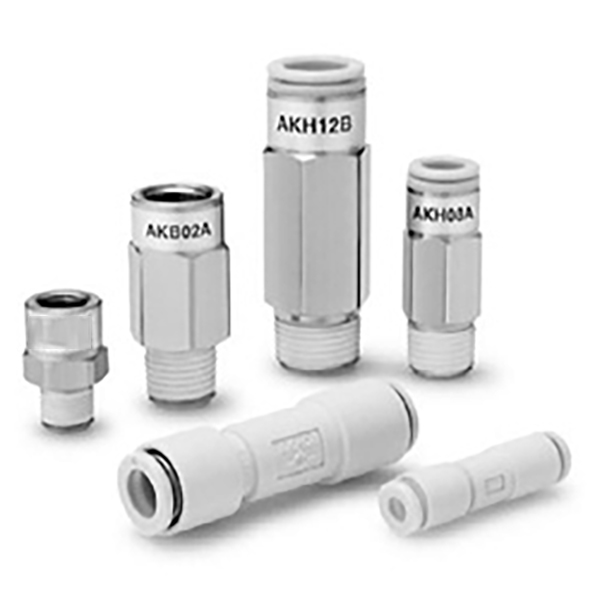

Spätný ventil série AKH / AKB s rýchlym pripojením

Rýchlospojný spätný ventil radu SOLH AKH / AKB (typ s objímkou)

Značka: SOLH by Richge Technology | Integrovaný jednosmerný ventil + nástrčná armatúra

1. Prehľad produktu

  Séria AKH / AKB je integrovaná kombinácia komponentovspätný ventil + rýchle zasúvanie, určený na zamedzenie spätného toku, udržiavanie tlaku a vypínanie vákua v pneumatických obvodoch. Kompaktná veľkosť, rýchla inštalácia a ultranízky tlak na praskanie.

  Základný rozdiel medzi AKH a AKB

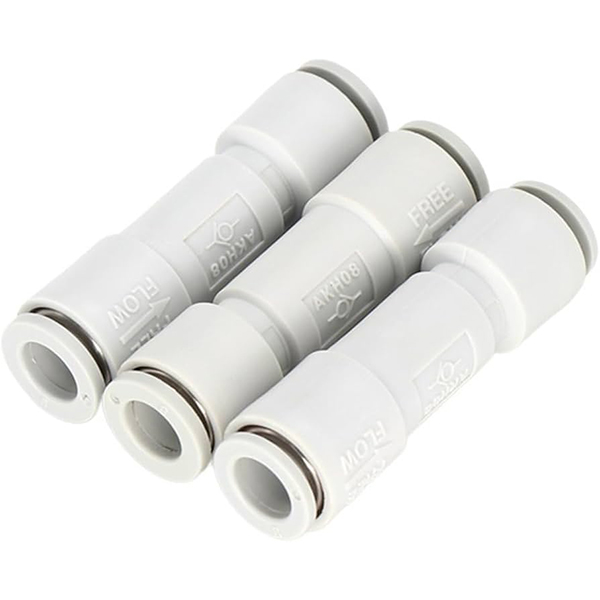

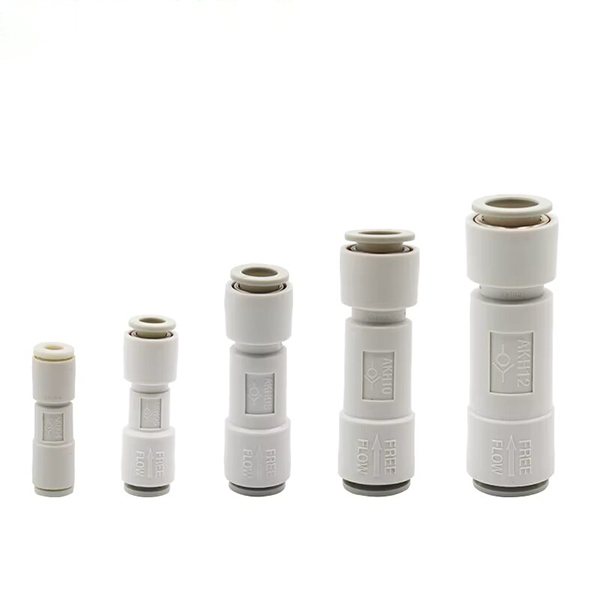

   AKH: Dvojitý zásuvný port s priamym puzdrom, obe strany pre vzduchovú hadičku (Φ4 ~ Φ12).

   AKB: Jeden vonkajší závit + jeden typ objímky s vnútorným závitom, pre ochranu proti spätnému toku medzi závitovými otvormi

• AKB‑A: Smer toku → Vonkajší závit → Vonkajší závit

• AKB‑B: Smer toku → Vonkajší závit → Vonkajší závit

2. Základné vlastnosti

  1. Ultranízky tlak na praskanie:0,005 MPa (5 kPa), vhodné pre vákuové systémy (-100 kPa ~ 1 MPa)

  2. Vysoký prietok: Veľká účinná plocha prierezu s nízkym prietokovým odporom

  3. Nasúvacia rýchla montáž: Kompatibilné s PU / PA nylon / mäkký nylonový hadicový systém; počuteľné „cvaknutie“, keď hadička zapadne na miesto

     • Materiál: Telo ventilu PBT / zliatina zinku; montáž poniklovanej mosadze; uchopovacie čeľuste SUS304 nerez

     • Maximálny pracovný tlak: 1,5 MPa

     • Prevádzková teplota: -5℃ ~ +60℃ (bez námrazy)

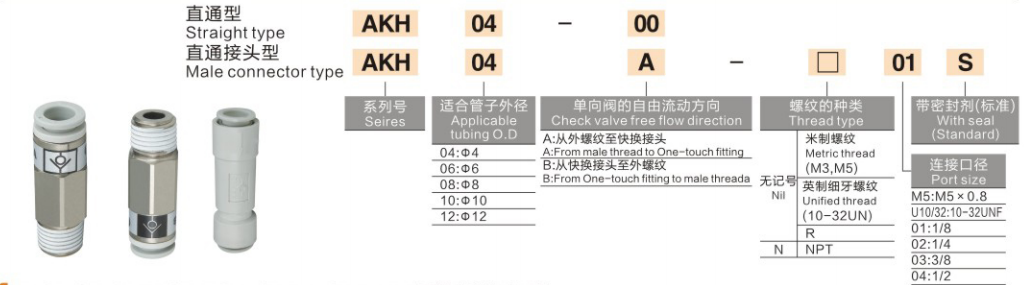

3. Definícia kódu modelu a príklady

 1. AKH (Typ s dvojitým zasúvaním)

      • AKH06-00: séria AKH, trubica Φ6, dva zasúvacie porty (-00 = bez závitu)

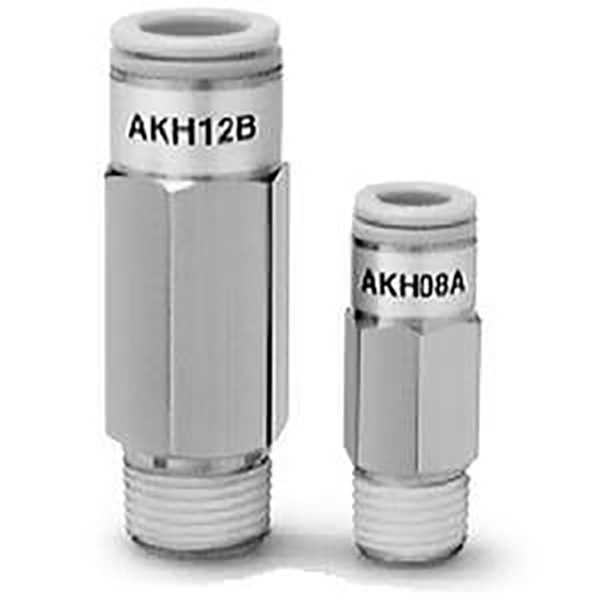

      • AKH08A‑02S: séria AKH, rúrka Φ8, vonkajší závit R1/4, vopred nanesený závitový tmel S

  2. AKB (Typ so závitom)

     • AKB02A‑02S: séria AKB, závit R1/4, smer prúdenia typu A (samec → samica), prednáterový tmel S

4. Štandardné špecifikácie

 1. AKH – Dual Push-in spätný ventil

  2. AKB – Spätný ventil so závitom

5. Typické aplikácie

     • Udržiavanie tlaku vo valci: Zabráňte klesaniu alebo unášaniu záťaže

     •. Vákuový okruh: Zabráňte úniku vákua (ideálne pre nízky tlak praskania)

     •. Dvojité blokovanie čerpadla: Chráňte nízkotlakové čerpadlo pred vysokotlakovým spätným tokom

     • Proti spätnému toku odbočného okruhu: Nezávislé udržiavanie tlaku pre viacero pohonov

6. Porovnanie s inými spätnými ventilmi

     • AKH / AKB: Integrovaný dizajn rýchleho zasunutia / objímky, kompaktná a rýchla montáž, priame pripojenie hadičiek

     • AK2000 / AK4000: Typ závitovej rúry, vyššia prietoková kapacita, bez zasúvacích portov

     • AKP: S uvoľnením zvyškového tlaku, určený pre bezpečnostné pneumatické obvody
