Bezpiestnicový valec s magnetickou spojkou série RM | Kompaktný typ Airtac s dlhým zdvihom

Značka: SOLH by Richge Technology

RMT
RMTL

Prehľad produktov

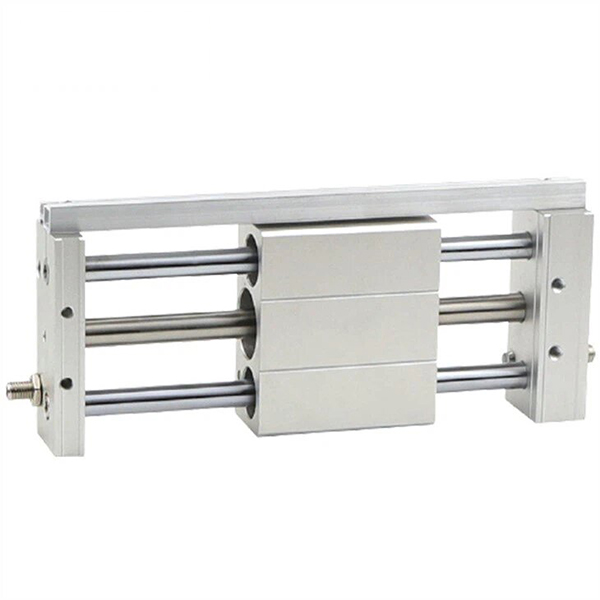

     Séria SOLH RM je bežný bezpiestový valec s magnetickou spojkou v štýle Airtac navrhnutý pre požiadavky na kompaktné, dlhé zdvihy a riadené lineárne pohony. Prijatím bezkontaktného magnetického synchrónneho prenosu medzi vnútorným piestom a vonkajším posuvným stolom, plne uzavretá konštrukcia dosahuje úplné nulové úniky a bezprašnú prevádzku. Pokrývajú štyri modely jadra vrátane základného typu a typu vedenej tyče, veľkosť otvoru sa pohybuje od φ10 do φ40 mm s maximálnym zdvihom 2000 mm. Vďaka vstavanému navádzaniu, širokej teplotnej prispôsobivosti a vysokému nákladovému výkonu sa dokonale hodí pre scenáre lineárneho prenosu s dlhým zdvihom a automatizácie čistého priestoru, pričom slúži ako preferovaná domáca alternatíva k sérii SMC CY1/CY3.

Klasifikácia základných modelov a štrukturálne prvky

1. Kompletná klasifikácia modelu rodiny RM

• Základný typ RMS: Ultra-minimalistická konštrukcia bez zabudovaného vodiaceho systému. Na inštaláciu sú potrebné vonkajšie nosné konzoly a lineárne vodiace lišty. Vyznačuje sa najnižšími nákladmi a je ideálny pre projekty citlivé na rozpočet s vyhradenými vodiacimi štruktúrami.

• RMT štandardný typ s vedením: Vybavené dvojitými vodiacimi tyčami a klznými ložiskami pre integrovanú funkciu vedenia. Znesie bočné a excentrické zaťaženie bez vonkajších vodiacich líšt, čo umožňuje jednoduchú a rýchlu inštaláciu pre bežné pracovné podmienky.

• RMTL presne navádzaný typ: Prijíma rozšírené vysoko presné vodiace tyče a ložiská s vysokou tuhosťou na zvýšenie presnosti lineárneho pohybu. Presnosť opakovaného polohovania dosahuje ±0,1 mm, čím spĺňa požiadavky na vysoko presné polohovanie zdvihu a prenos na mikrovzdialenosť.

• Typ RMH s vysokým zaťažením: Optimalizované so zosilnenými klznými koľajnicami a vysoko pevnou konštrukciou vodiacej tyče, vyznačujúce sa vynikajúcou nosnosťou a výkonom proti vychýleniu. Dá sa priamo použiť ako samostatný posuvný stôl pre scenáre s vysokým zaťažením a vysokou stabilitou.

2. Hlavné štrukturálne výhody

• Pohon magnetickej spojky a čistý výkon s nulovým únikom: Vstavané vysoko pevné magnetické pole realizuje nemechanický synchrónny prenos. Plne uzavretý valec valca úplne izoluje vnútorné vzduchové okruhy od vonkajšieho prostredia, čím sa dosahuje nulový únik vzduchu a bezprašná prevádzka. Plne vyhovuje hygienickým normám pre potravinárske, elektronické a medicínske čisté dielne.

• Kompaktný dizajn bez tyče a úspora miesta: Žiadna predlžovacia konštrukcia piestnej tyče znižuje inštalačný priestor o 50 % v porovnaní s tradičnými valcami s ojnicou. Udržuje stabilnú lineárnu prevádzku bez ohýbania aj pri maximálne 2000 mm dlhých podmienkach zdvihu, dokonale podporuje kompaktný dizajn zariadenia.

• Izolovaná prachotesná konštrukcia a predĺžená životnosť: Piestová komora a posuvný stôl sú úplne izolované, aby sa zabránilo vniknutiu vonkajšieho prachu, nečistôt a nečistôt do vnútra valca. Optimalizovaná kombinácia krúžku odolného proti opotrebeniu a krúžku odolného voči prachu účinne znižuje straty trením a predlžuje celkovú životnosť.

• Integrovaný dizajn s dvoma vodiacimi tyčami (RMT/RMTL/RMH): Samostatná vodiaca konštrukcia eliminuje potrebu vonkajších klzných koľajníc. Účinne odoláva bočnej sile a rušeniu excentrického zaťaženia, čím zaisťuje hladký a stabilný vratný pohyb s vyššou účinnosťou inštalácie.

• Konfigurácia viacerých vyrovnávacej pamäte pre stabilnú prevádzku: Štandardné pevné gumené nárazníky s dvojitým koncom absorbujú prevádzkové nárazy a znižujú hluk pri chode. Voliteľné nastaviteľné nárazníky a hydraulické nárazníky podporujú stabilnú prevádzku pri maximálnej rýchlosti 500 mm/s, čím zabraňujú tuhým nárazom počas vysokorýchlostného cyklického pohybu.

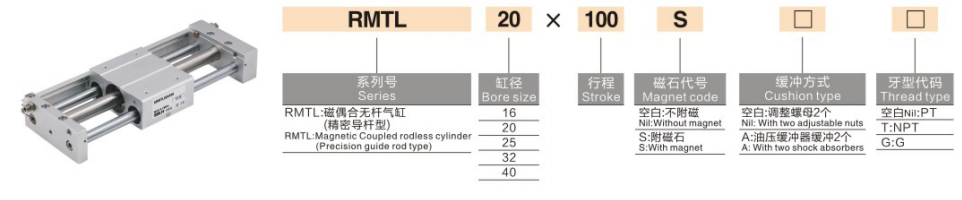

Kompletné pravidlo kódovania modelu

1.Príklady modelov: RMT20-500 | RMS16-300-S

2.Referenčné príklady štandardných objednávok

• RMS16-300: vŕtanie 16 mm, zdvih 300 mm, základný nevedený typ bez magnetického spínača

• RMT20-500-S: 20 mm vŕtanie, 500 mm zdvih, štandardný vedený typ s magnetickým príslušenstvom

• RMTL25-800: 25 mm vŕtanie, 800 mm zdvih, vysoko presný vedený typ

Základné technické špecifikácie (20℃ štandardný stav)

1. Základné všeobecné špecifikácie

• Prevádzkový režim: Dvojčinná magnetická spojka bezkontaktný synchrónny prenos

• Pracovná kvapalina: Filtrovaný stlačený vzduch (40μm filtrácia, dostupná bezolejová prevádzka)

• Teplota okolia: -20 ℃ ~ 70 ℃ (priemyselná kvalita pre ultraširokú teplotu)

• Rozsah pracovného tlaku: 0,15 ~ 0,7 MPa; Dôkazný tlak: 1,0 MPa

• Štandardná prevádzková rýchlosť: 50~500 mm/s

• Režim vyrovnávacej pamäte: Štandardný dvojitý pevný gumový nárazník; voliteľný nastaviteľný nárazník / hydraulický nárazník

• Magnetická prídržná sila: 55~1400N (postupne sa zvyšuje s veľkosťou otvoru)

2. Tabuľka kľúčových parametrov výkonu (@0,5 MPa)

Základné pokyny pre konfiguráciu a výber

1. Výber veľkosti otvoru podľa zaťaženia a ťahu

• φ10~φ16 (Micro Light Duty): Vhodné pre záťaže ≤ 2 kg, určené na presun komponentov s krátkym zdvihom a operácie mikropolohovania v miniatúrnych elektronických automatizačných zariadeniach.

• φ20~φ25 (Všeobecná ľahká prevádzka): Zladené s ľahkým zaťažením 4 ~ 6 kg, ideálne pre konvenčné operácie tlačenia a ťahania s dlhým zdvihom (≤ 1000 mm) vo všeobecných automatizovaných výrobných linkách.

• φ32~φ40 (stredné zaťaženie): Použiteľné pre scenáre stredného zaťaženia 10 ~ 16 kg, dokonale prispôsobené na manipuláciu s materiálom s dlhým zdvihom a vysokofrekvenčné cyklické pracovné podmienky v baliacich a logistických automatizačných zariadeniach.

2. Výber modelu a vodiaceho systému

• Základný typ RMS: Mimoriadne lacné riešenie bez vstavaného vedenia. Vhodné pre rozpočtové projekty a zariadenia s predinštalovanými vonkajšími lineárnymi vodiacimi koľajnicami, ktoré vyžadujú obojstrannú fixáciu konzoly.

• RMT štandardný typ s vedením: Dizajn dvojitej vodiacej tyče všetko v jednom so zabudovaným vedením ložísk. Dokáže odolať konvenčným bočným zaťaženiam bez vonkajšieho vodiaceho príslušenstva, vyznačuje sa jednoduchou inštaláciou a širokou prispôsobivosťou pre štandardné pracovné podmienky.

• RMTL presne navádzaný typ: Predĺžené vysoko presné vodiace tyče optimalizujú stabilitu lineárneho pohybu a dosahujú presnosť opakovaného polohovania až do ±0,1 mm. Najlepšia voľba pre presné polohovanie, presnú montáž a scenáre s vysokým lineárnym dopytom.

• Typ RMH s vysokým zaťažením: Zosilnená posuvná koľajnica a vysoko pevná štruktúra vodiacej tyče výrazne zlepšujú schopnosť proti vychýleniu a nosnosť. Môže nahradiť nezávislé posuvné stoly na dokončenie náročných úloh jazdy s dlhým zdvihom.

3. Výber prostredia a funkčnej konfigurácie

• Aplikácia čistého prostredia: Bezdotykový magnetický prenos s nulovým únikom a bezprašný zabraňuje sekundárnemu znečisteniu. Samonavádzacie modely RMT a RMTL sú preferované pre dlhodobú stabilnú prevádzku v potravinárskych, lekárskych a elektronických čistých dielňach.

• Vysokorýchlostný upgrade pracovných podmienok: Vybavené externými hydraulickými nárazníkmi na elimináciu koncového nárazu, stabilne podporujúce nepretržitú vysokorýchlostnú prevádzku až do 500 mm/s pre vysokofrekvenčné cyklické výrobné linky.

• Spätná väzba presnej polohy: Add -S magnetická konfigurácia, kompatibilná s magnetickými spínačmi série D-M9, realizujúca viacbodové polohovanie zdvihu a spätnú väzbu elektrického signálu v reálnom čase pre automatizované riadenie spojenia.

Typické scenáre priemyselných aplikácií

• Elektronický prenos materiálu v čistej miestnosti: Bezprašná magnetická spojovacia štruktúra s nulovým znečistením sa široko používa na manipuláciu s materiálom na dlhé vzdialenosti v bezprašných dielňach na výrobu polovodičov a LCD, čím účinne chráni čisté výrobné prostredie.

• Posunutie baliacej linky pre potraviny a liečivá: Samonavádzaný integrovaný dizajn zjednodušuje inštaláciu a každodennú údržbu, dokonale spĺňa požiadavky na tlačenie a ťahanie obrobku s dlhým zdvihom ľahkých a stredne ťažkých baliacich zariadení s hygienickým a spoľahlivým výkonom.

• Automatické ovládanie dverí a štítov zariadení: Beztyčová kompaktná konštrukcia šetrí 50% inštalačného priestoru, vhodná na stabilné otváranie a zatváranie ochranných dverí zariadení s dlhým zdvihom, protiprachových štítov a bezpečnostných krytov.

• Presné polohovanie montážnej linky s dlhým zdvihom: Vysoko presný model s vedením RMTL zaisťuje vynikajúcu linearitu a presnosť opakovaného polohovania, pričom spĺňa požiadavky výrobných liniek na presné polohovanie na ultra dlhé vzdialenosti a cyklickú dopravu.

• Renovácia kompaktných zariadení a úspora miesta: Slúži ako ideálna náhrada za tradičné valce tiahla v scenároch s dlhým zdvihom (> 500 mm), výrazne optimalizuje usporiadanie zariadenia a realizuje kompaktný automatizovaný dizajn zariadenia.

Porovnanie základných parametrov série RM vs CY1 / CY3

Sprievodca rýchlym výberom v troch krokoch

1. Potvrdenie veľkosti otvoru: Vypočítajte požadovaný ťah na základe skutočnej hmotnosti nákladu s bezpečnostným faktorom ≥2. Odporúčané pravidlá: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Potvrdenie typu modelu: Vyberte si RMS pre mimoriadne nízky rozpočet; RMT pre štandardné všeobecné pracovné podmienky; RMTL pre požiadavky na vysoko presné polohovanie; RMH pre scenáre s veľkým zaťažením a proti vychýleniu.

3. Potvrdenie špecifikácie zdvihu: Vyberte štandardný zdvih 50~1000 mm pre bežné použitie; voliteľný predĺžený zdvih až do 2000 mm pre potreby jazdy na stredne dlhé vzdialenosti.

Zhrnutie jednej vety

     Beztyčnicový valec s magnetickou spojkou v štýle Airtac série SOLH RM integruje diverzifikované samonavádzacie štruktúry, extrémne širokú teplotnú adaptabilitu a čistý výkon s nulovým únikom, ktorý slúži ako vysoko nákladovo výkonné domáce riešenie lineárneho pohonu s dlhým zdvihom pre stredne rozpočtové automatizované zariadenia.
