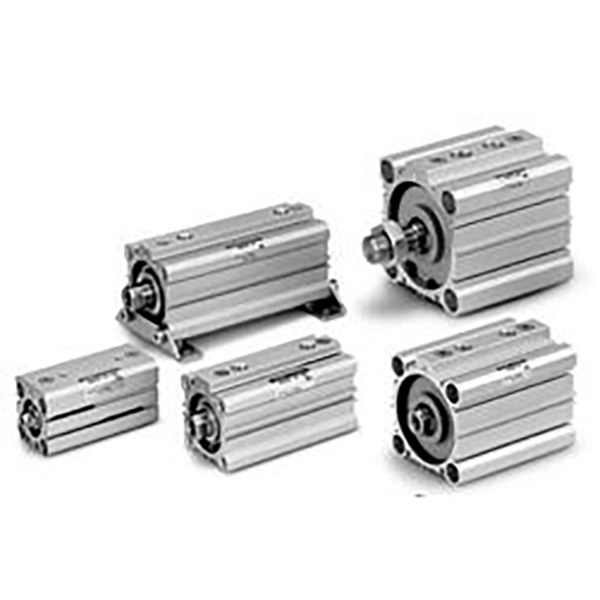

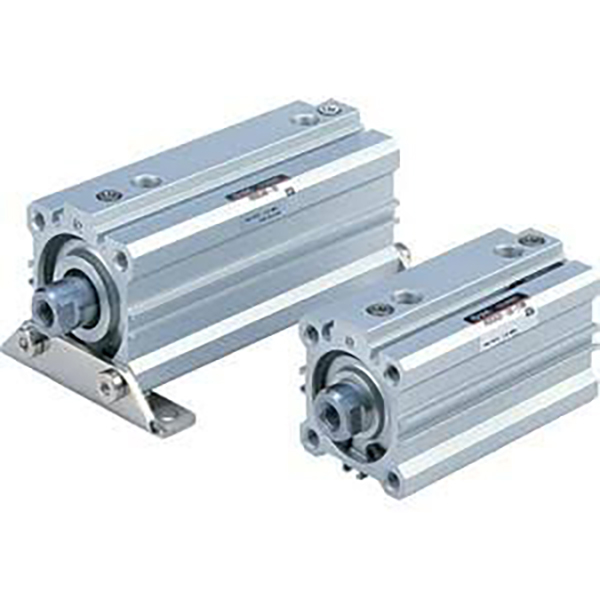

Tenký pneumatický valec série RQ s vysokovýkonným vzduchovým vankúšom

Značka: SOLH by Richge Technology

Prehľad produktov

     Vysokovýkonný tenký valec radu SOLH RQ je zameniteľný s SMC RQ/RDQ. Prijíma inovatívnu bezkrúžkovú vstavanú štruktúru vzduchového vankúša. Kapacita absorpcie energie je 3-násobok gumového nárazníka CQ2, hlučnosť znížená o 50%. Ultra tenké telo, kratšie ako obyčajný vzduchový vankúš tenký valec o 20%. Priama náhrada za CQ2/CQS na zlepšenie výkonu vankúša. Široko používaný pre vysokocyklové, vysoko zaťažené, nízkohlučné automatické polohovanie, upínanie a manipuláciu s materiálom.

Štruktúra a hlavné vlastnosti

     -- Ultratenký štvorcový hliníkový valec, integrovaný vzduchový vankúš bez prstenca;

     - Tvrdý eloxovaný valec, chrómovaná piestna tyč, silný výkon proti deformácii;

     -- Varianty: RQ (nemagnetický), RDQ (vybavený magnetom), RLQ (typ zámku pre vertikálne zaťaženie);

     - Výkonný vzduchový vankúš vhodný na nepretržitý vysokorýchlostný vratný pohyb 50 ~ 500 mm / s;

     -- RDQ vstavaný magnet pre detekciu magnetického spínača, viacstranné sloty pre senzory;

     -- Montážny rozmer kompatibilný so sériami CQ2 a CQS.

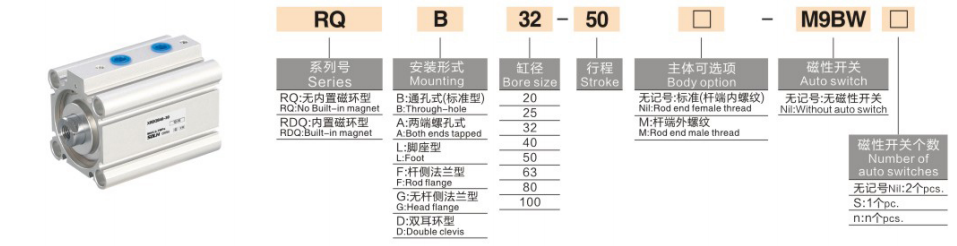

Pravidlo kódovania modelu

   1. Príklad: RDQB32-50-M9B

     -- R/RD: Nemagnetické / Vstavaný magnet

     -- Otázka: Kód série

     -- B/A/L/F/G/D: Spôsob montáže

     -- 32: Veľkosť otvoru:20/25/32/40/50/63/80/100 mm

     -- 50: Dĺžka zdvihu

     -- M9B: Možnosť magnetického spínača

Technické špecifikácie

Teoretická sila ťahu a ťahu a maximálna povolená kinetická energia @ 0,5 MPa

Zhrnutie jednej vety

      Vysokorýchlostný tenký pneumatický valec série SOLH RQ so zabudovaným vzduchovým vankúšom bez krúžku, vynikajúcim tlmením nárazov a nízkou hlučnosťou, ideálny aktualizačný pohon pre vysokocyklovú automatizáciu vysokého zaťaženia, zameniteľný so štandardným tenkým valcom CQ2.
