Štandardný valec s profilom bez spojovacej tyče série SAI ISO15552

Značka: SOLH by Richge Technology

Prehľad produktov

     Dvojčinný profilový valec série SOLH SAI vyhovuje medzinárodnej norme ISO 15552 (originál ISO6431) / VDMA 24562. Rovnaké montážne rozmery ako série SI, SE a FESTO DNC pre priamu výmenu. Vyznačuje sa vysokým nákladovým výkonom, stabilným výkonom a dlhou životnosťou a je to najpoužívanejší valec strednej triedy podľa normy ISO pre automatizačné zariadenia.

Základná štruktúra a funkcie dizajnu

   1. Štandardná zhoda: ISO15552 / VDMA24562, plne vymeniteľné montážne rozmery a príslušenstvo.

   2. Konštrukcia: Integrovaná štvorhranná hliníková profilová hlaveň v tvare M bez odhalených spojovacích tyčí, vysoká tuhosť a antikorózna ochrana. Obojstranné senzorové drážky pre magnetické spínače CMSE / DMSE / CS1.

   3. Varianty prevádzky

     -- SAI: Jednotyčový dvojčinný štandardný model

     -- POVEDANÉ: Dvojitá dvojčinná, vynikajúca odolnosť proti krúteniu

     -- SAIJ: Dvojitá tyč s nastaviteľným zdvihom

     -- PLACHTA: Uzamykateľný valec, držanie nákladu pri strate prívodu vzduchu

     -- SAIF: Integrovaný valec solenoidového ventilu

     -- Prípona -S: Vstavaný magnetický krúžok pre snímač polohy (bez -S = nemagnetický)

   4. Systém vankúšov: Štandardný obojstranný nastaviteľný vzduchový vankúš + elastická nárazníková podložka PPV, účinne znižuje náraz a hluk pri vysokej rýchlosti a veľkom zaťažení.

   5. Tesnenie: Dvojité jednosmerné kompenzačné tesnenie typu Y s drážkou na uchovávanie oleja, nízky štartovací tlak (0,1 MPa), bezolejová prevádzka. Tvrdo chrómovaná 45# oceľová piestna tyč, odolná voči opotrebovaniu a hrdzi.

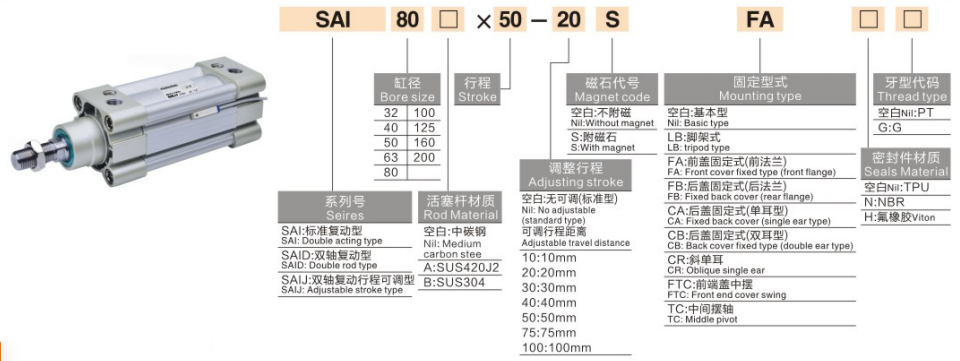

Kompletné pravidlo kódovania modelu

  1. Príklad modelu：SAI50×150-S-FA

   2. Príklady štandardných objednávok

     -- SAI63×200-S: Bore63, stroke200, vstavaný magnet, základný typ

     -- SAID40×100-FB: Vŕtanie 40, zdvih 100, dvojitá tyč, zadná príruba

     -- SAIL80×300-S-LB: Bore80, stroke300, uzamykateľný typ, montáž na nohu

Základné technické špecifikácie

Teoretická sila ťahu a ťahu @0,6 MPa (jedna tyč, jednotka:N, bezpečnostný faktor ≥2)

Typy montáže a odvodené modely

   1. Možnosti montáže

     -- Základný typ, LB pätka, FA/FB príruba, CA/CB vidlica, TC/TCM čap. Voliteľné príslušenstvo: Plávajúci kĺb, oko tyče, I/Y/U/F konektor.

   2. Hlavný odvodený rad

     -- POVEDAL: Dvojtyč dvojčinný

     -- SAIJ: Dvojitá tyč s nastaviteľným zdvihom

     -- PLACHTA: Uzamykateľný valec pre držanie v strednej polohe

     -- SAIF: Valec integrovaného solenoidového ventilu

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah podľa zaťaženia, rezerva ≥50% bezpečnostná rezerva; upgrade 1~2 veľkosti pod offsetovým zaťažením/konzolovým zaťažením.

   2. Potvrdenie zdvihu: Pridajte 20 ~ 50 mm bezpečnostnú rezervu k efektívnemu pohybu; maximálny štandardný zdvih 1000 mm, prispôsobený až do 2000 mm.

   3. Párovanie konfigurácií

     -- Spätná väzba polohy: Vyberte model magnetu -S, zhodujte sa s magnetickými spínačmi CMSE/DMSE;

     -- Montáž: LB držiak na nohy pre horizontálne ťažké zaťaženie; FA príruba preferovaná pre vertikálnu inštaláciu;

     -- Špeciálna funkcia: Vyberte SAID pre dvojitú tyč, SAIJ pre nastaviteľný zdvih, SAIL pre uzamknutie polohy, SAIF pre kompaktné usporiadanie.

Zhrnutie jednej vety

     SOLH SAI ISO15552 profilový valec bez spojovacej tyče môže priamo nahradiť FESTO série DNC, SE a SI, vybavené nastaviteľným PPV nárazníkom a bohatými variantmi, cenovo výhodným všeobecným lineárnym pohonom pre automatizáciu exportu, balenie a vybavenie obrábacích strojov.
