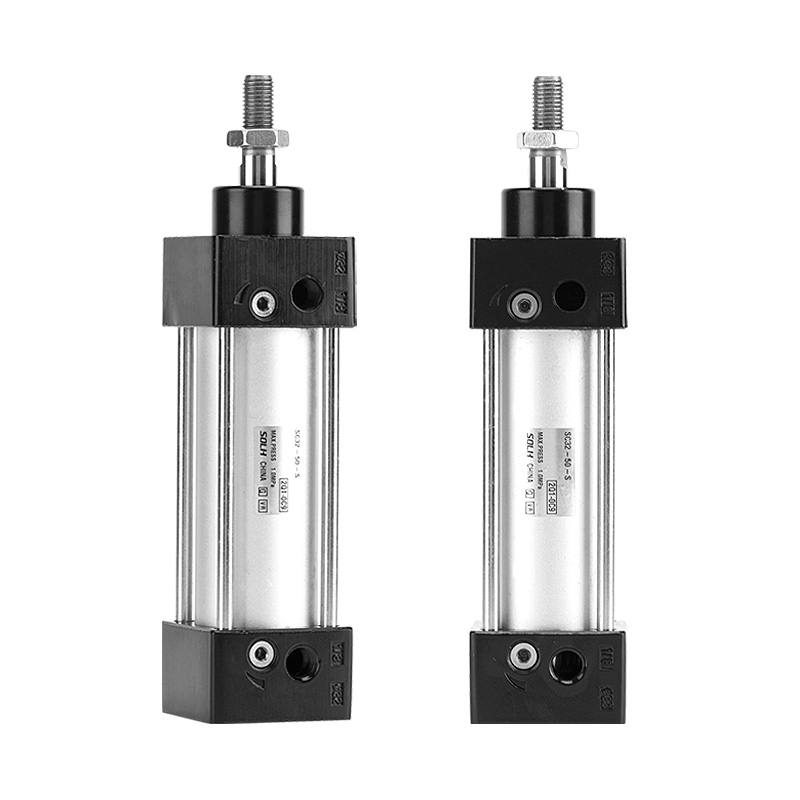

Štandardný vzduchový valec série SC (dvojčinný typ spojovacej tyče)

Značka: SOLH by Richge Technology

Prehľad produktov

     Štandardný valec so spojovacími tyčami série SOLH SC, základný model je jednočinný dvojčinný typ. Štyri spojovacie tyče uzamykajú predné a zadné koncovky pre pevnú konštrukciu, kompletné montážne príslušenstvo, široký rozsah zdvihu. Široko používaný na tlačenie, manipuláciu s materiálom a polohovanie v automatizačných linkách, čo je najpopulárnejší ekonomický štandardný pneumatický valec.

Základná štruktúra a funkcie dizajnu

     -- Štruktúra: Štyri spojovacie tyče spájajú hliníkovú hlaveň a koncové uzávery, vysoká tuhosť, odolná proti nárazu, stabilná dlhodobá prevádzka.

     -- Typ pôsobenia: Jednotyčový dvojčinný, obojsmerná výstupná sila.

     -- Materiál: Tvrdý eloxovaný hliníkový valec, obojsmerné tesnenie piestu; tvrdo chrómovaná 45# oceľová piestna tyč.

     -- Vankúš: Nastaviteľný vzduchový vankúš na oboch koncoch na zníženie nárazového a prevádzkového hluku.

     -- Inštalácia snímača: Drážky snímača v oblasti spojovacej tyče pre magnetické spínače CMSG/DMSG/EMSG na detekciu polohy piestu.

     -- Výhoda: Kratšia dĺžka tela pri rovnakej veľkosti otvoru v porovnaní s profilovým valcom ISO15552, cenovo konkurencieschopná.

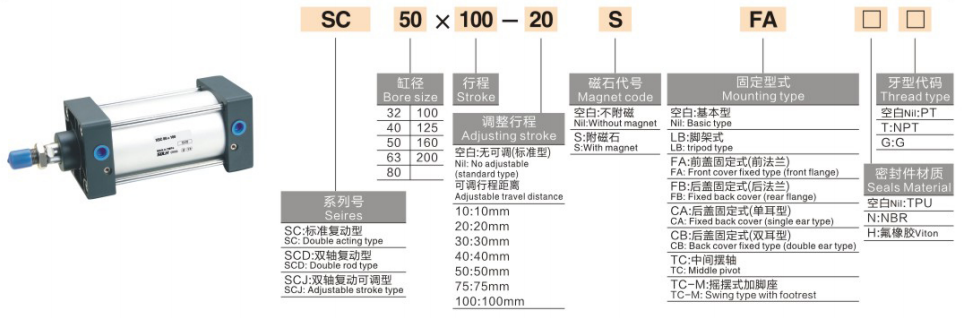

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：SC50×100-S

   2. Odvodené modely

     -- SCD: Dvojitá dvojčinná, antikrútená

     -- SCJ: Dvojitá tyč s nastaviteľným zdvihom

     -- SCF: Valec integrovaného solenoidového ventilu

     -- SCL: Uzamykateľný valec, držanie záťaže pri prerušení prívodu vzduchu

   3. Príklady štandardných objednávok

     -- SC63×150-S: Bore63, zdvih 150, vstavaný magnet, základný typ

     -- SCJ40×200-S: Vŕtanie40, zdvih 200, nastaviteľný zdvih, s magnetom

Základné technické špecifikácie

Teoretický ťah @0,5 MPa (jedna tyč, jednotka:N, bezpečnostný faktor ≥2)

Typy montáže a príslušenstvo

   1. Možnosti montáže

     --  Základný typ, príruba FA/FB, vidlica CA/CB, montáž na pätku LB, čap TC/TCM1.

   2. Voliteľné príslušenstvo

     -- Plávajúci kĺb, oko tyče, konektor I/Y/U/F, magnetické spínače CMSG/DMSG/EMSG.

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah na základe zaťaženia, rezerva ≥50% bezpečnostná rezerva; veľkosť rozšírenia pre konzolové / offsetové zaťaženie.

   2. Potvrdenie zdvihu: Pridajte 10 ~ 20 mm bezpečnostnú rezervu na efektívnu dráhu; maximálny štandardný zdvih 1000 mm.

   3. Zhoda konfigurácie

     -- Spätná väzba polohy: Vyberte si model magnetu -S a priraďte magnetické spínače;

     -- Montáž: Vyberte prírubu / pätku / vidlicu podľa usporiadania stroja;

     -- Špeciálna funkcia: SCD pre dvojitú tyč, SCJ pre nastaviteľný zdvih, SCL pre uzamknutie záťaže.

Zhrnutie jednej vety

     Ekonomický štandardný valec spojovacej tyče radu SOLH SC s nastaviteľným vzduchovým vankúšom a bohatými možnosťami montáže, ideálny nízkonákladový lineárny pohon pre všeobecné úlohy automatizácie tlačenia, prenášania a polohovania.
