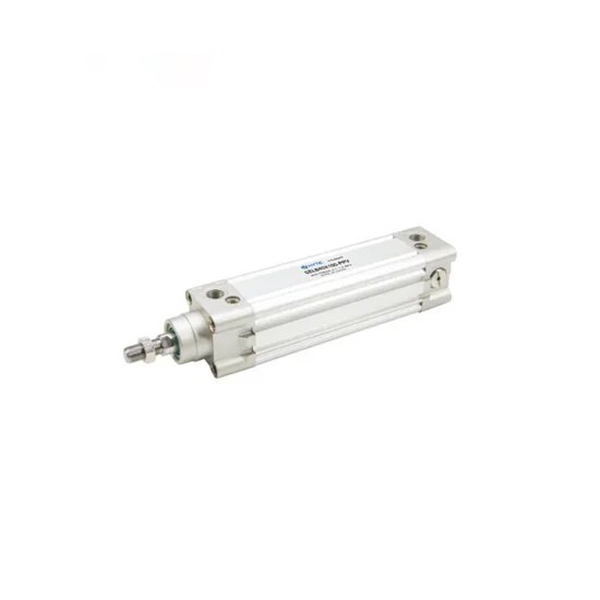

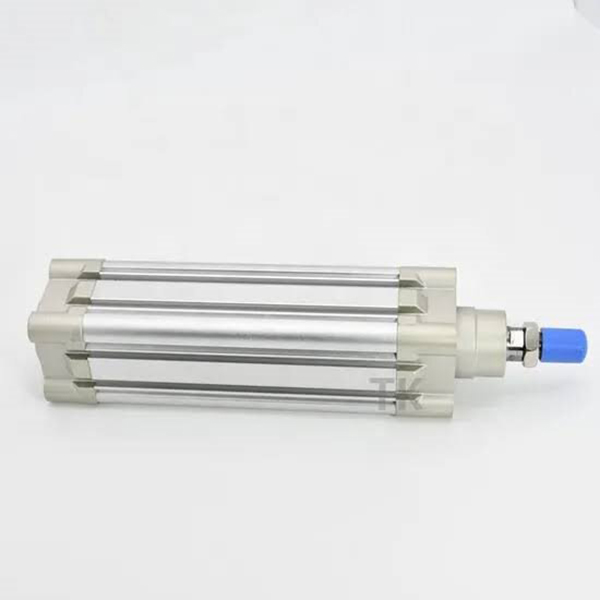

Séria SE ISO15552 Štandardný štvorcový valec bez spojovacej tyče

Značka: SOLH by Richge Technology | Exportovať verziu katalógu

Prehľad produktov

     Štvorcový štandardný valec bez spojovacej tyče série SOLH SE vyhovuje medzinárodnej norme ISO 15552 / VDMA 24562. Prijmite integrovaný štvorcový hliníkový valec s nastaviteľnou obojstrannou vzduchovou poduškou a 3-strannými montážnymi drážkami snímača. Vhodné pre všeobecnú automatizáciu, aplikácie s dlhým zdvihom, vysokofrekvenčné cyklovanie a stredne veľké zaťaženie. Priama mechanická výmena s radom SMC CP96S a FESTO DNC.

Základná štruktúra a funkcie dizajnu

   1. Konštrukcia: Integrovaná štvorcová hliníková hlaveň bez spojovacích tyčí, zladená s prednými a zadnými koncovkami, nastaviteľný vzduchový vankúš na oboch koncoch, vysoká tuhosť a kompaktné usporiadanie.

   2. Materiál: Tvrdý eloxovaný hliníkový valec, vysokopevnostné liate koncovky, tvrdo chrómovaná 45# oceľová piestna tyč, ľahká a odolná voči opotrebovaniu.

   3. Varianty prevádzky

     -- SE: Jednotyčový dvojčinný štandardný model

     -- SED: Dvojčinná dvojčinná tyč na ochranu proti krúteniu

     -- SEJ: Dvojitá tyč s nastaviteľným zdvihom

     -- BSE: Uzamykateľný valec pre držanie v medzipolohe

     -- Prípona -S: Vstavaný magnetický krúžok pre magnetický spínač (bez -S = žiadny magnet)

   4. Tesnenie: NBR+PA kompozitné dvojité tesnenie typu Y s kompenzáciou skladovania oleja, nízkym štartovacím tlakom a dlhou životnosťou.

   5. Vankúš: Nezávisle nastaviteľný vzduchový vankúš na oboch koncoch absorbuje náraz, znižuje vibrácie a hluk.

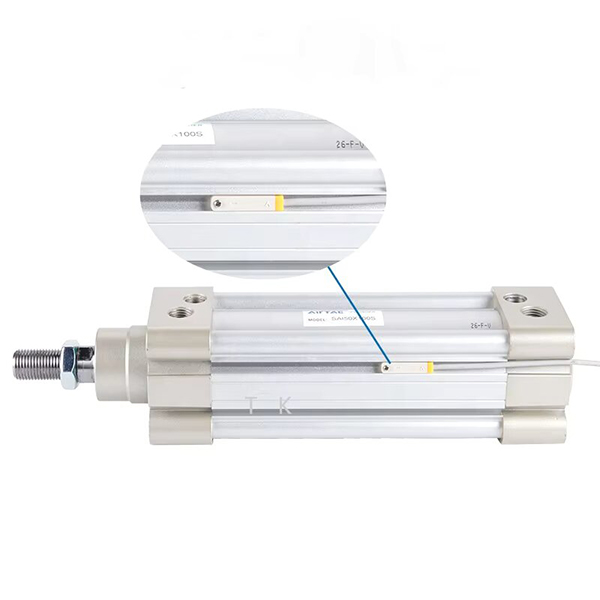

   6. Rozloženie snímača: Trojstranné montážne drážky (hore / vľavo / vpravo) pre magnetické spínače CMSE / DMSE, flexibilný uhol inštalácie.

   7. Zameniteľnosť: štandardný rozmer ISO15552, priama náhrada za SMC CP96S a FESTO DNC.

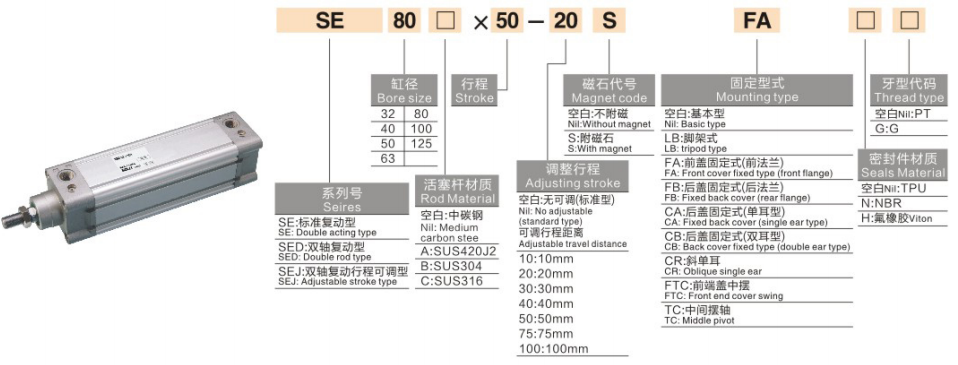

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：SE50-200-S-FA

   2. Príklady štandardných objednávok

     -- SE63-150-S-LB: Bore63, zdvih 150, vstavaný magnet, montáž na nohu

     -- SED40-100-FB: Vŕtanie 40, zdvih 100, dvojitá tyč, montáž na zadnú prírubu

     -- BSE80-300-S: Bore80, stroke300, uzamykateľný typ so vstavaným magnetom

Základné technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

   1. Dvojčinná SE jednoduchá tyč

Typy montáže a odvodené modely

   1. Možnosti montáže

     -- Základný typ: Priama inštalácia cez otvory koncového uzáveru

     -- LB Foot Mount: Uprednostňuje sa pre horizontálne stredne ťažké zaťaženie

     -- Príruba FA/FB: Predná/zadná príruba pre vertikálnu inštaláciu príslušenstva

     -- Vidlica CA/CB: Jednoduchá/dvojitá vidlica pre sklopný výkyvný pohyb

   2. Hlavný odvodený rad

     -- SE / SED / SEJ: Jednoduchá tyč, dvojitá tyč, nastaviteľný zdvih dvojitá tyč

     -- BSE: Uzamykateľný cylindrický valec pre ľubovoľný doraz medzipolohy

     -- Verzia prispôsobená vysokej teplote: Špeciálne tesnenie pre -20 ~ + 150 ℃

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah, rezerva ≥50% bezpečnostná rezerva; uprednostňujte SE pre veľké zaťaženie a dlhý zdvih.

   2. Potvrdenie zdvihu: Pridajte 10 ~ 20 mm bezpečnostnú rezervu; štandardný maximálny zdvih 1000 mm, prispôsobený až do 1800 mm.

   3. Zhoda konfigurácie

     -- Spätná väzba polohy: Vyberte model magnetu SE-S, zhodujte sa s magnetickými spínačmi CMSE/DMSE;

     -- Montáž: LB držiak pre horizontálne zaťaženie, FA príruba pre vertikálnu inštaláciu;

     -- Požiadavka na stredné uzamykanie: Vyberte uzamykateľnú vložku BSE.

Zhrnutie jednej vety

     Štvorcový bezťažný valec SOLH SE ISO15552 môže priamo nahradiť FESTO DNC a SMC CP96S, vybavený nastaviteľným vzduchovým vankúšom a bohatými montážnymi formami, dokonalým lineárnym pohonom s dlhým zdvihom pre stredne ťažké automatizačné zariadenia.
