Štandardný valec s voľným profilom spojovacej tyče série SI | Pneumatický valec ISO 15552

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

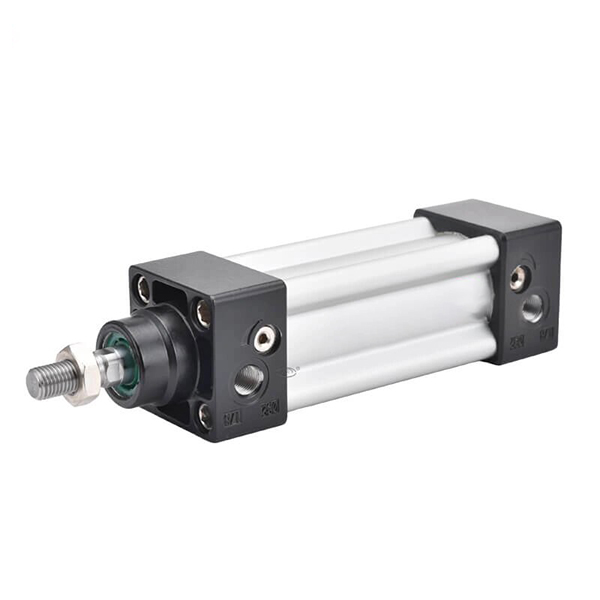

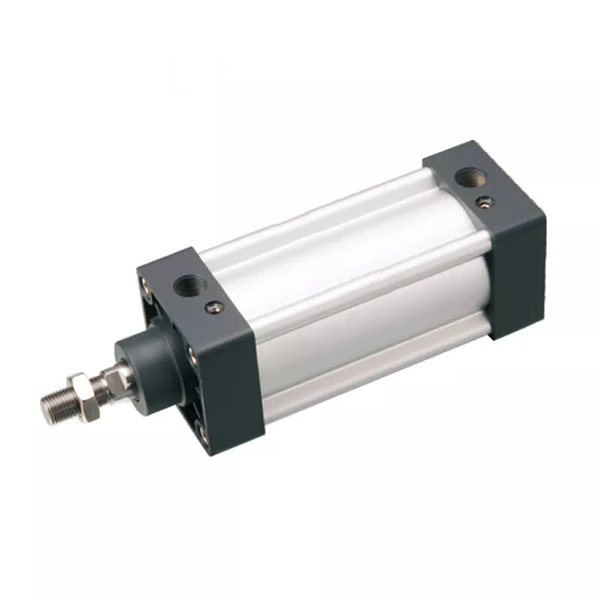

     Séria SOLH SI je vysoko presný dvojčinný štandardný valec plne vyhovujúciISO 15552 (predtým ISO 6431 / VDMA 24562) medzinárodné štandardy, porovnávané so sériou Festo DNC. Používa hliníkovú profilovú valcovú rúrku v tvare hviezdy bez spojovacích tyčí, neobsahuje žiadne odkryté spojovacie tyče, vstavané drážky pre magnetické spínače, obojstranne nastaviteľný vzduchový nárazník a plnú kompatibilitu príslušenstva ISO. Vďaka vynikajúcej tuhosti, odolnosti proti skrúteniu, dlhej životnosti a čistému vzhľadu slúži ako hlavný valec strednej triedy podľa normy ISO, ktorý nahrádza tradičné valce SC so spojovacou tyčou, dokonale vhodné pre zariadenia určené na export a štandardizované automatizované stroje.

  1.1 Štandardná kompatibilita

     Plne vyhovuje priemyselným normám ISO 15552 a VDMA 24562. Všetky montážne rozmery, rozhrania a príslušenstvo sú úplne zameniteľné s globálnymi bežnými ISO cylindrami, ako sú DNC, SE a DSBA, čo podporuje výmenu bez úprav a štandardizovanú dávkovú montáž.

  1.2 Optimalizovaná štruktúra profilu

     Prijíma integrovanú štvorcovú rúrku valca z hliníkovej zliatiny v tvare hviezdy bez odkrytých spojovacích tyčí. Celková konštrukcia poskytuje vysokú tuhosť, vynikajúcu odolnosť proti krúteniu, elegantný vzhľad odolný voči korózii. Vyhradené štandardné drážky pre magnetické spínače na oboch stranách umožňujú priamu inštaláciu snímačov série CMSE, DMSE a CS1 bez ďalších držiakov.

  1.3 Diverzifikovaný pohyb a funkčné deriváty

     • Štandard SI: Jednotyčový dvojčinný vratný pohyb, univerzálny štandardný model pre väčšinu automatizovaných scenárov

     • Dvojitá tyč SID: Dvojitý výstup tyče, realizujúci synchrónny chod a zvýšenú stabilitu proti krúteniu

     • SIJ Nastaviteľný zdvih: Štruktúra s dvojitou tyčou s nastaviteľnými koncovými maticami pre presné jemné doladenie zdvihu

     • Uzamykateľný typ SIL: Vybavené koncovým alebo ľubovoľným pozičným blokovacím zariadením pre bezpečné udržanie tlaku a fixáciu polohy

     • Typ s integrovaným ventilom SIF: Integrovaný solenoidový ventil série 4M, integrovaný dizajn ventil-valec na úsporu miesta na inštaláciu

     • Typ SIQ Anti-Torsion: Štvorcová piestna konštrukcia pre ultra vysokú presnosť polohovania proti krúteniu

  1.4 Vysokovýkonný systém vyrovnávacej pamäte

     Štandardne vybavenáobojstranne nastaviteľný vzduchový tlmič + PPV elastický vankúš. Zdvih nárazníka sa zvyšuje úmerne s vŕtaním valca, čím sa účinne znižuje náraz a hluk počas vysokorýchlostnej a vysoko zaťaženej prevádzky, čím sa zabezpečuje stabilný cyklický pohyb s nízkymi vibráciami.

  1.5 Odolné tesnenie a konfigurácia materiálu

     Prijíma dvojitú jednosmernú kompenzačnú tesniacu štruktúru v tvare Y, vyznačujúcu sa ultra nízkym štartovacím tlakom (0,1 MPa), stabilnou bezolejovou prevádzkou a predĺženou životnosťou. Piestna tyč je vyrobená z ocele 45# s tvrdým chrómovaním, ktorá poskytuje vynikajúcu odolnosť proti opotrebeniu, odolnosť proti hrdzi a štrukturálnu stabilitu.

  1.6 Konfigurácia magnetickej indukcie

     Štandardne podporuje vstavaný magnetický krúžok (konfigurácia -S), kompatibilný s magnetickými spínačmi série AirTAC CMSE, DMSE, CS1-B/F/U, čím sa dosahuje detekcia polohy piestu v reálnom čase a automatizované prepojenie signálu.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typický kód modelu: SI 50×150-S-FA

 2. Vysvetlenie kódu odvodenej série

     • SID: Dvojčinná dvojčinná tyč s dvojitým koncom pre synchrónny chod a odolnosť proti krúteniu

     • SIJ: Dvojtyčový typ s nastaviteľným zdvihom s jemne dolaďovacími maticami pre flexibilnú kalibráciu zdvihu

     • SIL: Uzamykateľný typ s koncovou polohou alebo blokovaním ľubovoľnej polohy pre bezpečné polohovanie

     • SIF: Integrovaný typ solenoidového ventilu, integrovaná konštrukcia ventil-valec pre úsporu miesta

  3. Príklad štandardnej objednávky

     SI 63×200-S: vŕtanie 63 mm, zdvih 200 mm, s magnetickým prstencom, štandardne nastaviteľný vzduchový nárazník

3. Základné technické parametre (štandardný typ)

4. 0,6MPa teoretická tabuľka ťahu a napätia (jedna tyč, bezpečnostný faktor ≥2)

5. Montážne príslušenstvo a odvodené modely

  5.1 Štandardné univerzálne montážne typy ISO (plne zameniteľné s DNC/SE)

     • FA/FB: Predná príruba / Montáž zadnej príruby pre plochú pevnú inštaláciu

     • CA/CB: Jednoduchá vidlicová / Dvojitá vidlicová montáž pre sklopné kyvné ovládanie

     • LB: Montáž nožnej konzoly pre bočnú pevnú inštaláciu

     • TC/TCM: Čap / Magnetická montáž na čap pre stredné polohovanie výkyvu

     • L: Bočná montáž pre kompaktné usporiadanie priestoru

     Univerzálne príslušenstvo: I/Y/U/F kĺby, plávajúce kĺby, ložiská na konci tyče, plne kompatibilné so všetkými valcami podľa normy ISO 15552.

  5.2 Výhody série základných derivátov

     • Dvojitá tyč SID: Dvojitý synchrónny výstup, zvýšená štrukturálna stabilita a schopnosť proti vychýleniu

     • SIJ Nastaviteľný zdvih: Flexibilné jemné doladenie zdvihu na prispôsobenie sa požiadavkám na variabilný pracovný zdvih

     • Uzamykateľný typ SIL: Spoľahlivé uzamknutie a udržiavanie tlaku, aby sa zabránilo odchýlke polohy pri vypnutí alebo zmene zaťaženia

     • Typ s integrovaným ventilom SIF: Dizajn integrovaného solenoidového ventilu, zjednodušený vzduchový okruh, znížený inštalačný priestor a náklady na montáž

     • Typ SIQ Anti-Torsion: Špeciálna konštrukcia štvorcovej piestnice pre vysoko presné polohovanie proti krúteniu

6. Aplikačné scenáre a porovnanie výberu (SI vs. SC vs DNC)

  6.1 Prioritné aplikačné scenáre pre sériu SI

     • Exportné zariadenia a európske štandardné automatizované stroje vyžadujúce zameniteľnosť rozhrania ISO 15552

     • Automatizované výrobné linky vyžadujúce čistý vzhľad bez spojovacích tyčí a kompaktnú inštaláciu vedľa seba

     • Pracovné podmienky vyžadujúce vyššiu tuhosť, odolnosť proti krúteniu a dlhšiu životnosť ako valce SC, s lepším nákladovým výkonom ako valce DNC

     • Univerzálne scenáre lineárneho tlačenia, lisovania, polohovania, manipulácie, montáže, balenia a obrábacích strojov

  6.2 Porovnanie základného modelu

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber veľkosti otvoru: Vyberte priemer otvoru podľa aktuálneho horizontálneho/vertikálneho zaťaženia a požiadavky na ťah, rezerva nie je menšia ako 50% bezpečnostná rezerva; upgrade 1 ~ 2 veľkosti otvoru pre excentrické zaťaženie a konzolové pracovné podmienky.

     2. Výber zdvihu: Pridajte 20 ~ 50 mm bezpečnostnú rezervu na základe skutočného pracovného zdvihu; maximálny konfigurovateľný zdvih do 2000 mm.

     3. Funkčná konfigurácia: Štandardná konfigurácia s -S magnetickým krúžkom + PPV nastaviteľný vzduchový nárazník; vyberte SID pre dvojitú tyč, SIJ pre nastaviteľný zdvih, SIL pre blokovaciu funkciu a FA/FB/CA/CB/LB/TC pre zodpovedajúce spôsoby montáže.

Zhrnutie jednej vety

     Štandardný valec ISO 15552 bez spojovacej tyče série SOLH SI sa vyznačuje profilovou integrovanou štruktúrou, vysokou tuhosťou, nastaviteľným vzduchovým tlmičom a úplnou univerzálnou zameniteľnosťou, pričom je cenovo výhodnou náhradou strednej triedy za tradičné valce SC a importované DNC valce, široko použiteľné pre štandardizované a exportné automatizované zariadenia.
