Triaxiálny valec vodiacej tyče série TC | Vysokopevnostný pneumatický valec TCL/TCM s ochranou proti skrúteniu

Značka: SOLH by Richge Technology

Prehľad produktu a základné štrukturálne funkcie

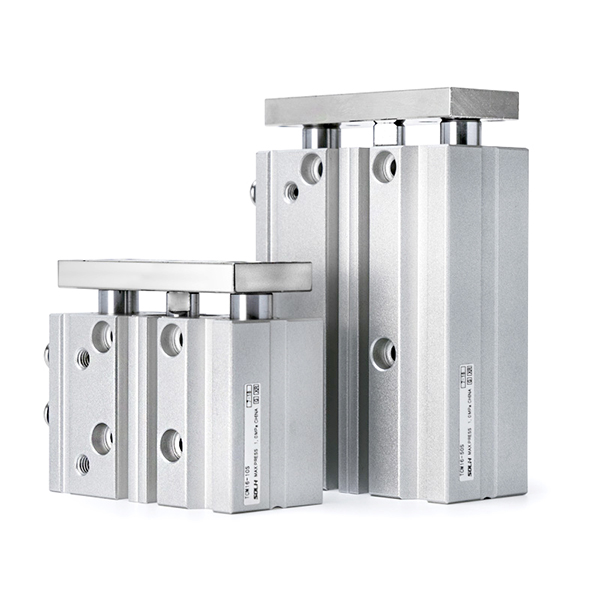

     Séria SOLH TC je vysoko výkonný trojosový valec vodiacej tyče s integrovanou duálnou vodiacou tyčou + štruktúrou centrálnej piestnice. Táto séria sa vyznačuje ultra vysokou tuhosťou, vynikajúcou odolnosťou proti prekrúteniu, silnou odolnosťou voči bočnému zaťaženiu a presnou presnosťou polohovania a pokrýva celý rozsah vŕtania od φ6 mm do φ100 mm, vrátane dvoch modelov jadra: typu presného guľôčkového ložiska a typu klzného ložiska pre veľké zaťaženie TCM. Je široko používaný pre kompaktné tlačné, zdvíhacie, zastavovacie a presné prekladacie stanice, pričom slúži ako dokonalá náhrada za rad SMC MGP v štandardných scenároch automatizácie.

Kľúčové štrukturálne výhody

• Triaxiálna štruktúra s mimoriadne vysokou tuhosťou: Integrovaná trojosová konštrukcia, vybavená dvoma vysokopevnostnými oceľovými vodiacimi tyčami a jednou centrálnou piestnicou, poskytuje viac ako dvojnásobnú odolnosť voči krúteniu a bočnú nosnosť ako bežné valce. Účinne zabraňuje ohýbaniu a odsadeniu, prispôsobuje sa excentrickému zaťaženiu a pracovným podmienkam s priečnym nárazom s vynikajúcou stabilitou.

• Konfigurácie dvoch ložísk pre úplné scenáre

￮ TCL (guličkové ložisko): Ultra nízke trenie, ultra plynulý zdvih a stabilná vysokofrekvenčná prevádzka, ideálne pre presné zdvíhanie, vysokorýchlostné cyklovanie a požiadavky na pohyb s nízkym trením.

￮ TCM (klzné ložisko): Používa klzné puzdro z mosadznej zliatiny, vyznačuje sa vynikajúcou odolnosťou proti opotrebeniu, odolnosťou proti nárazu a toleranciou bočného zaťaženia, dokonale vhodné pre pracovné podmienky s vysokým zaťažením, prašnosťou a brzdením.

• Integrovaný tenký a kompaktný dizajn: Pohonná jednotka a vodiaca jednotka sú vysoko integrované, aby sa minimalizoval celkový inštalačný priestor. Dvojité prívody vzduchu na hornom a bočnom povrchu podporujú flexibilné usporiadanie potrubia, ktoré sa prispôsobuje rôznym smerom potrubia na mieste a kompaktným štruktúram zariadení.

• Vysoko presné opakované polohovanie: Presné polohovacie otvory sú vyhradené na základni, zadnom koncovom čele a upevňovacej doske, aby sa zabezpečila ultra vysoká presnosť opakovaného polohovania. Štvorstranné drážky magnetického spínača podporujú viacsmernú inštaláciu spínača, čím sa realizuje flexibilná a komplexná detekcia polohy zdvihu.

• Štandardná prémiová konfigurácia: Vstavaný magnetický krúžok (štandardný magnet S), gumové nárazníky s dvojitým koncom a bezolejový bezúdržbový dizajn, v súlade s normami čistej dielne. Dvojčinný dizajn so štandardným zdvihom v rozsahu od 5 mm do 500 mm pokrýva takmer všetky bežné jazdné zdvihy automatizácie.

Vyplňte pravidlá pre pomenovanie modelov

Príklady modelov: TCM20-50S | TCL16-30J-20S-T

Referenčné príklady štandardných objednávok

• TCM25-75S: vŕtanie 25 mm, zdvih 75 mm, typ klzného ložiska so vstavaným magnetom

• TCL20-50J-20S: 20 mm vŕtanie, 50 mm štandardný zdvih, 20 mm nastaviteľný zdvih, presný typ guľôčkového ložiska s magnetom

• TCM32-100S-T: vŕtanie 32 mm, zdvih 100 mm, typ klzného ložiska s odolnosťou voči vysokej teplote

Štandardné základné technické parametre

(Štandardné testovacie podmienky: 20 ℃ normálna teplota, 0,5 MPa menovitý tlak)

1. Všeobecné parametre výkonu

• Prevádzkový režim: Dvojčinný vratný pohyb

• Rozsah pracovného tlaku: 0,1 až 1,0 MPa; Dôkazný tlak: 1,5 MPa

• Teplota okolia: -20 ℃ ~ 70 ℃ (konvenčné prostredie bez ľadu); -20 ℃ ~ 120 ℃ (-T vysokoteplotná verzia)

• Prevádzková rýchlosť piestu: 50~500mm/s (φ6~63 malý a stredný otvor); 50~400 mm/s (φ80/100 veľký otvor)

• Režim vyrovnávacej pamäte: Štandardný dvojitý gumový nárazník; voliteľný tlmič vzduchového vankúša pre scenáre s vysokým dopadom

• Režim mazania: Bezolejová bezúdržbová prevádzka, vhodná pre čisté priemyselné prostredie

2. Údaje teoretického ťahu (@0,5 MPa, jednotka: N)

3. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Porovnanie výberu jadra TCL vs. TCM

Spôsoby montáže a typické aplikačné scenáre

1. Flexibilný viacmontážny dizajn

• Priama montáž na telo: Vyhradené otvory pre skrutky na spodnej, bočnej a koncovej ploche pre priame upevnenie bez potreby ďalších konzol, čo umožňuje rýchlu montáž a demontáž pre inštaláciu na mieste.

• Voliteľné prídavné príslušenstvo: K dispozícii je montážne príslušenstvo príruby (F) a nožnej konzoly (L), ktoré podporuje flexibilné horizontálne a vertikálne usporiadanie na prispôsobenie rôznym konštrukčným návrhom zariadení.

2. Hlavné priemyselné aplikácie

• Automatizácia dopravných liniek: Zastavenie obrobku, zdvíhanie materiálu a umiestnenie paliet; silná odolnosť proti nárazu a anti-offsetový výkon zaisťujú stabilnú dopravu a obmedzujúcu prevádzku.

• 3C elektronické presné spracovanie: Manipulácia s DPS, polohovanie krimpovania koncoviek a posúvanie ľahkého obrobku; vysoká presnosť proti rotácii zaručuje presnosť montáže a spracovania s nulovým vychýlením.

• Baliace stroje: Poháňanie usmerňovača materiálu, spínanie brány sila a tlačenie materiálu na krátku vzdialenosť; kompaktné telo sa dokonale prispôsobí vysoko integrovanému usporiadaniu baliaceho zariadenia.

• Všeobecná priemyselná automatizácia: Zdvíhanie prípravku, vyhadzovanie dielov a excentrické pohony nákladu; integruje funkcie valca a vedenia, čím nahrádza tradičné kombinácie deleného valca a vodiacej tyče, čím zjednodušuje štruktúru zariadenia a znižuje náklady.

Porovnanie výmeny série TC vs SMC série MGP

Sprievodca rýchlym výberom v troch krokoch

1. Výber veľkosti otvoru: Vypočítajte požadovaný ťah podľa skutočného pracovného zaťaženia; vyberte veľkosť otvoru s teoretickým ťahom ≥ skutočné zaťaženie × 1,5, pričom rezervujte 50% bezpečnostnú rezervu, aby ste sa vyhli preťaženiu.

2. Výber typu ložiska: Vyberte si guľôčkové ložisko TCL pre presné polohovanie a scenáre plynulého vysokofrekvenčného cyklovania; vyberte si klzné ložisko TCM pre vysoko zaťažené, prašné a vysoko nárazové pracovné podmienky.

3. Výber funkčnej konfigurácie

￮ Požiadavka na jemné nastavenie zdvihu: Vyberte nastaviteľný zdvih typu J (nastaviteľný rozsah 0~50 mm)

￮ Požiadavka na detekciu polohy: Vyberte konfiguráciu magnetu S + viacsmerové magnetické spínače (inštalovateľné na štyroch stranách)

￮ Pracovné prostredie pri vysokej teplote: Vyberte možnosť -T odolná voči vysokej teplote (-20 ℃ ~ 120 ℃)

Zhrnutie jednej vety

      Triaxiálny valec vodiacej tyče radu SOLH TC integruje vysokú tuhosť, odolnosť voči super bočnému zaťaženiu a vysoko presný výkon proti rotácii, s možnosťami dvoch ložísk a nastaviteľným zdvihom a voliteľnými funkciami pri vysokej teplote, ktoré slúžia ako cenovo najefektívnejšia priama náhrada za sériu SMC MGP pre plnohodnotné automatizované zdvíhanie, zastavovanie a polohovanie jazdy.
