Dvojitý valec série TN

Dvojhriadeľový valec série TN | Kompaktný lacný dvojtyčový pneumatický valec

Značka: SOLH by Richge Technology

Prehľad produktu a základná štruktúra

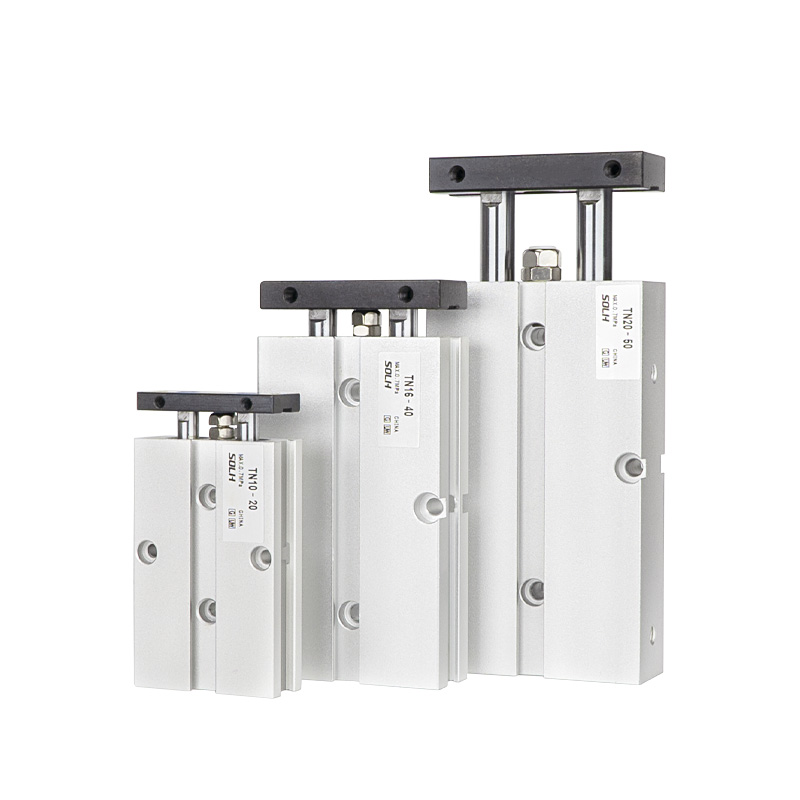

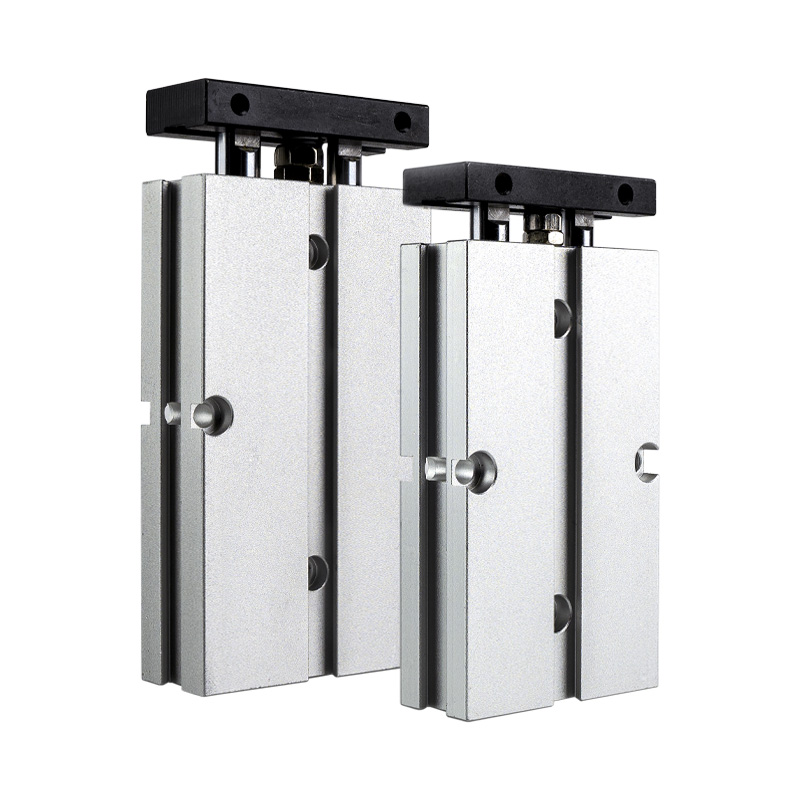

     Séria SOLH TN je cenovo výhodný kompaktný dvojhriadeľový valec s jednopiestovou konštrukciou s dvojitou tyčou a klzným ložiskovým vedením. Je navrhnutý pre priestorovo úspornú inštaláciu a všestrannú montáž, dodáva sa so štandardnými vstavanými magnetickými krúžkami a nastaviteľným tlmičom zdvihu. S presnosťou ±0,2° proti rotácii a vynikajúcim výkonom proti vychýleniu sa valec TN široko používa v scenároch automatizácie s malým zaťažením vrátane presného polohovania, lisovania obrobkov, blokovania materiálu a lineárneho prenosu, čo poskytuje vynikajúcu univerzálnosť a cenové výhody pre štandardné automatizované stanice.

1. Základné štrukturálne výhody

• Stabilná dvojtyčová synchrónna prevádzka: Prijíma konfiguráciu jednopiestovej a dvojitej paralelnej tvrdochrómovej tyče s predĺženým posuvným puzdrom. Synchrónna štruktúra s dvoma tyčami účinne odoláva krúteniu a kývaniu, čím sa dosahuje spoľahlivý výkon proti vychýleniu s toleranciou otáčania ± 0,2° pre úlohy vedenia s malým zaťažením.

• Jemné doladenie nastaviteľnej vyrovnávacej pamäte a zdvihu: Vybavený prednou nastaviteľnou gumenou protikolíznou podložkou pre presné jemné doladenie zdvihu a mäkké tlmenie; zladené s pevným zadným nárazníkom na zníženie prevádzkového nárazu a hluku, čím sa zabezpečí stabilný vratný pohyb.

• Priestorovo úsporná 3-stranná montáž: Konštrukcia vstavaného telesa podporuje flexibilnú inštaláciu zo spodného, ​​horného a bočného smeru. Vyhradené bočné drážky umožňujú priamu montáž magnetického spínača bez ďalších držiakov, čím sa maximalizuje využitie priestoru zariadenia.

• Štandardná magnetická konfigurácia: Vstavaný magnetický krúžok (prípona S) je štandardne vybavený pre všetky modely série TN bez dostupnej nemagnetickej verzie, čo umožňuje pohodlnú detekciu polohy zdvihu pre univerzálne automatizované aplikácie.

2. Diferenciácia základných produktov (referencia pre výber kľúčov)

• Séria TN vs TR: TN prijíma podnikový štandard s kompaktnejšou veľkosťou, nižšími nákladmi a bez možnosti otvoru φ6; TR sa riadi priemyselným štandardom JIS s vyššou tuhosťou, odolnosťou voči veľkému zaťaženiu a kompletnými veľkosťami otvorov vrátane φ6.

• Séria TN vs CXS / CXSJ: TN má jednopiestovú štruktúru so štandardným výstupom s jedným ťahom, cenovo dostupnejšie a úspornejšie; CXS a CXSJ využívajú dvojpiestový dizajn s dvojitým výstupným ťahom a vynikajúcim vysokorýchlostným výkonom, ktorý je vhodný pre scenáre s veľkým zaťažením a vysokou presnosťou.

Klasifikácia základnej podsérie (typ tyče)

Séria TN zahŕňa dva hlavné typy tyčí, aby vyhovovala prevádzke s jedným koncom a požiadavkám na obojstranný priechodný typ pohybu pre rôzne automatizačné stanice s malým zaťažením.

Vyplňte pravidlá pre pomenovanie modelov

Príklad modelu: TN20×50S

1. Definícia kódu pomenovania

1. Kód série: TN (jednostranná tyč) / TNW (dvojitá tyč)

2. Veľkosť otvoru: 10 / 16 / 20 / 25 / 32 mm (otvor φ6 nie je k dispozícii, odlišný od série TR)

3. Štandardný zdvih: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maximálny zdvih: 200 mm)

4. Konfigurácia magnetického krúžku: S (štandardný vstavaný magnetický krúžok, povinná konfigurácia, žiadna nemagnetická verzia)

5. Typ vlákna: Predvolený závit PT (Rc); voliteľný závit G (prípona G) / závit NPT (prípona T)

6. Magnetický spínač: Voliteľné modely CS1-J, CS1-G, D-M9B a ďalšie, priamo inštalované na bočných vyhradených drážkach

Všeobecné štandardné technické parametre

(Štandardné testovacie podmienky: 20℃ normálna teplota, suchý vzduch)

• Prevádzkový režim: Dvojčinný jednopiestový pohon

• Rozsah pracovného tlaku: 0,15 ~ 1,0 MPa

• Dôkazný tlak: 1,5 MPa

• Teplota okolia: -20 ℃ ~ 70 ℃ (prostredie bez ľadu)

• Prevádzková rýchlosť: 30~500 mm/s

• Presnosť proti rotácii: ±0,2° (stabilná presnosť vedenia pri slabom zaťažení)

• Režim vyrovnávacej pamäte: Predná nastaviteľná gumená protikolízna podložka + zadný pevný gumený nárazník (bez možnosti vzduchového nárazníka)

• Veľkosť potrubného portu

￮ φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Spôsob montáže: Zabudovaná inštalácia karosérie + 3-stranná montáž (spodná / horná / bočná), ultra-priestorovo úsporný dizajn

Teoretické údaje o ťahu a napätí (@0,5 MPa, jednotka: N)

Jednopiestová konštrukcia so štandardným výstupom s jedným ťahom, nákladovo efektívna pre bežné scenáre s nízkou záťažou

Sprievodca rýchlym výberom

1. Rozpočet a výber priestoru: Vyberte si sériu TN pre ultra kompaktný priestor a nízke náklady na nízku záťaž; vyberte sériu TR pre štandard JIS, prevádzku s vysokým zaťažením a požiadavky na vŕtanie φ6.

2. Výber ťahu a výkonu: Prijať dvojpiestové valce CXS/CXSJ pre dvojitý ťahový výkon a vysokorýchlostné scenáre typu pick-and-place; vyberte jednopiestové valce TN/TR, ak štandardný jednoduchý ťah spĺňa pracovné požiadavky.

3. Výber typu tyče: Vyberte štandardnú TN tyč s jedným koncom pre konvenčnú jednosmernú prevádzku; vyberte TNW dvojitú priechodnú tyč pre obojstrannú montáž a obojsmerný synchrónny pohyb.

4. Poznámka k magnetickej konfigurácii: Všetky valce série TN sú štandardne vybavené magnetickým krúžkom S (povinná konfigurácia), nevyžaduje sa žiadny ďalší výber.

Zhrnutie jednej vety
