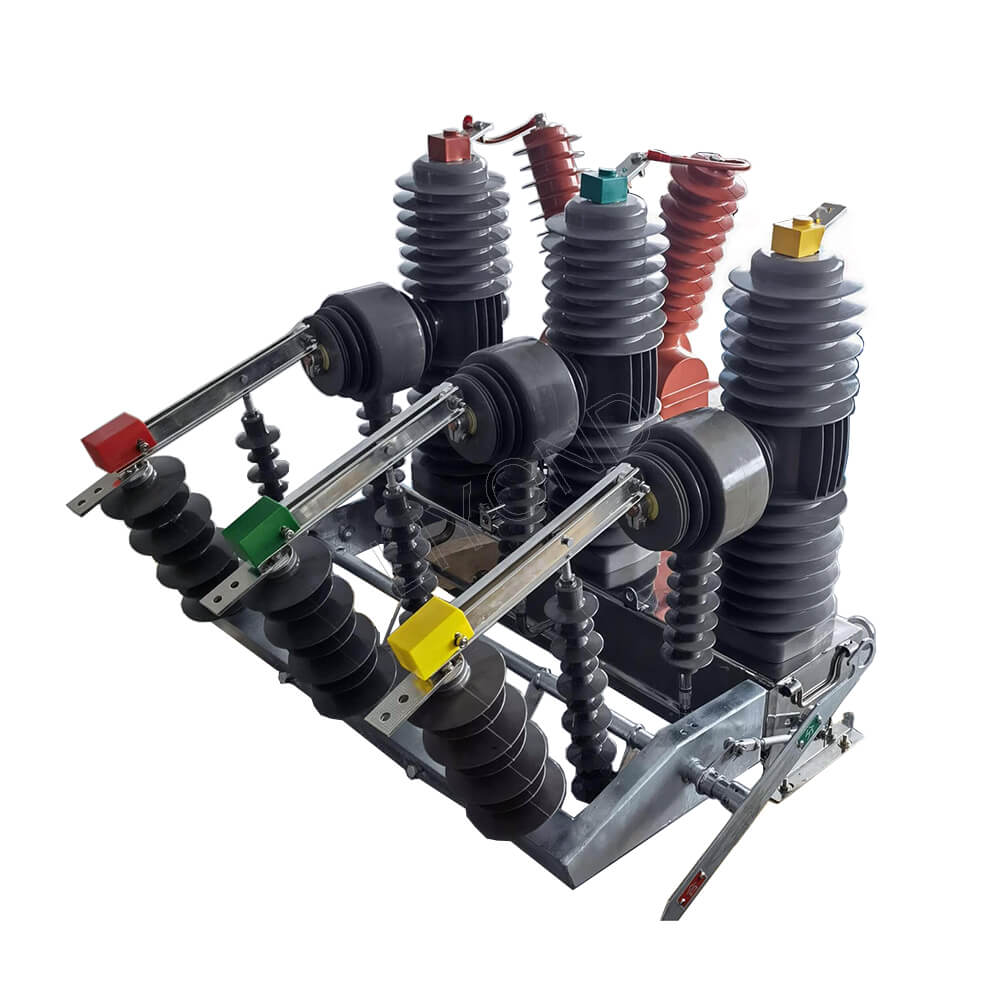

24 kV vonkajší vysokonapäťový inteligentný trojfázový pól namontovaný na vákuový istič automatický reklosár

24 kV vonkajší vysokonapäťový inteligentný trojfázový pól namontovaný na vákuový istič automatický reklosár

Vonkajší vákuový vákuový vákuový vákuový prielomový prielomový rozlomovač ZW32-24 sa používa v AC 50Hz, menovité napätie 24 kV trojfázovému napájaciemu systému na uzavretie/rozbitie prúdu zaťaženia, nadprúdového a skratového prúdu. Breaker sa môže vybaviť regulátorom regulátora na prelomenie identity a dosiahne viac automatických izolácií alebo izolácie porúch. Samostatne poskytovaný PT ako zdroj energie sa stáva inteligentným ističom schopným ovládačom pomocou signa výstupu napätia a prúdu. Elektronický PT poskytuje napájacie napájanie a môže dokončiť trojstupňovú kompozitnú ochranu nadprúdového oneskorenia oneskorenia prúdu a skrat a rýchle prelomenie.

Môže byť vybavený prevádzkovým mechanizmom pružiny, ktorý má základné funkcie, ako je lámanie a zatváracie zaťaženie, prúd preťaženia a prúd skratového obvodu. Je to základný typ série ZW32-24. Pireč a izolačný spínač sa môžu kombinovať tak, aby sa vytvoril „kombinovaný istič“ (ďalej len „kombinovaný istič“) s výraznou zlomeninou. Na izolačnom prepínači sa môže užívateľ rozhodnúť použiť silikónový gumový izolačný plášť, ktorý má vlastnosti dažďa, snehu, piesku a znečistenia a korózie a môže sa účinne vyhnúť zmrazeniu a oxidácii izolačného spínača.

Pútač sa môže vylievať so zadkom blesku a bleskový zadok môže byť nainštalovaný na ktorejkoľvek strane prichádzajúcich a odchádzajúcich riadkov podľa požiadaviek používateľa;

Pi ističa môže byť vybavený ovládačom prúdového prúdu, ktorý má funkciu únikového toku a nadmerného rozbitia: istič môže byť vybavený meraním alebo meraním transformátorov 2 až 3.

Ovládač reklofratora môže byť nakonfigurovaný ako inteligentný istič typu rekloferového typu. Základný typ typu a regulátor reklácie sú vhodné na príležitosť ľahko prístupného napájacieho zdroja. Typ PT a ovládač náhody sú vhodné na príležitosť bez napájania. Inteligentný istič je vhodný pre zdroj napájania typu žiarenia a systém napájania siete Ring, ktorý pomáha systému eliminovať prechodné poruchy a automaticky obnoviť zdroj napájania a tiež izolovať chyby na dosiahnutie automatizácie distribučnej siete

ZW32-24 Outdoorový AC Vysoko napätý vákuový istič (ďalej len sa označuje ako istič), je menené napätie 24 kV, 50 Hz trojfázové zariadenia na distribúciu energie AC. Používa sa hlavne na otvorenie a zatvorenie prúdového prúdu, preťaženia prúdu a prúdu skratu v napájacom systéme. Preťaženie prúdu a skratu prúdu. Vhodné pre rozvodne a priemyselné a banské podniky v distribučnom systéme na účely ochrany a riadenia, viac je vhodné pre vidiecku siete a miesto častej prevádzky.

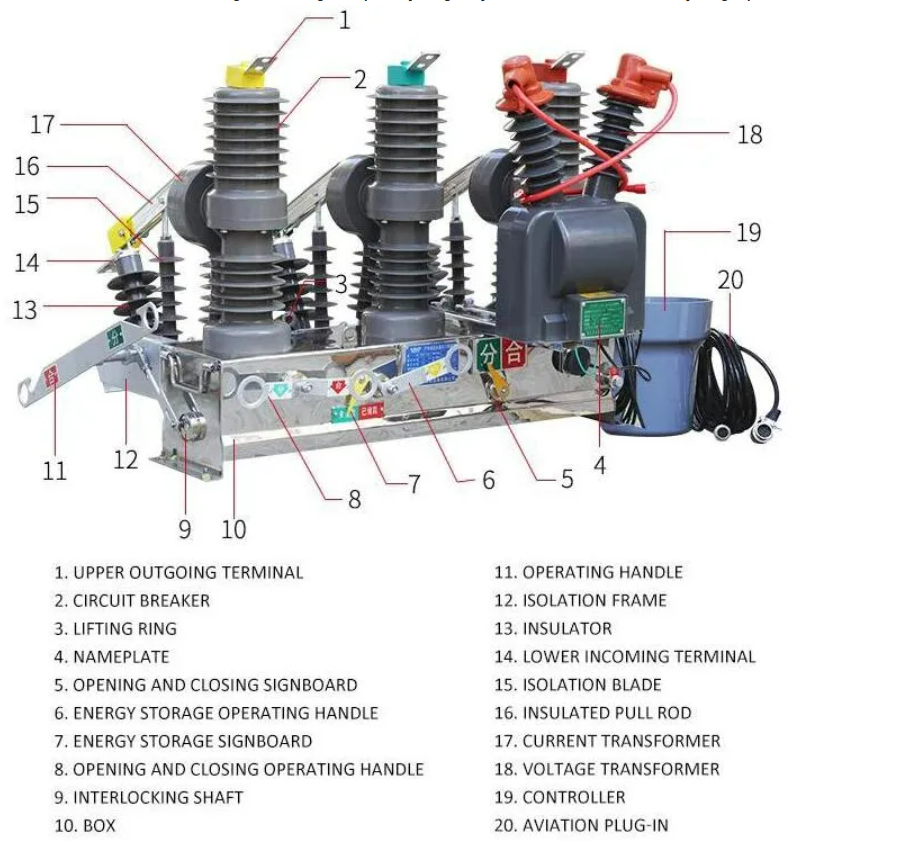

Vlastnosti štruktúry produktu

1. Služba je vyrobená z vysoko kvalitnej nehrdzavejúcej ocele alebo obyčajnej oceľovej dosky, ktorá je postriekaná lakom odolným voči UV žiareniu po procese ošetrenia antirustom DACROMET. Produkt má vynikajúce proti trením, anti soľnou hmlou a ďalšie vlastnosti antivironmentálneho prostredia.

2. APG fixovaný izolovaný stĺp je zapuzdrený silikónovým gumou (ako izolácia a pufri), s malým objemom, vynikajúcim kondenzačným výkonom, dlhým pracovným životom a spoľahlivým výkonom.

3. Prevádzkový mechanizmus je prevádzkový mechanizmus pružiny, ktorý môže byť manuálny alebo elektrický. Ak je to potrebné, je možné pridať operačné zariadenie diaľkového ovládača a zariadenie, ktoré sa vyhnú zatváraniu prúdu. Požadovaná sila externého napájacieho zdroja nie je viac ako 70 W, čo je ľahké vybavené záložným napájaním. Bufferové zariadenie s jedinečným dizajnom má vynikajúci výkon, malý rebound a nízky hluk.

4. Oblúk hasiace komory prijíma špeciálnu technológiu spájkovania z nehrdzavejúcej ocele bez elektrotechniky s vysokou kvalitou zvárania, stabilitou a spoľahlivosťou a nízkou rýchlosťou úniku vzduchu. Vo výrobnom procese sa používajú špeciálny keramický recept na metalizáciu a pokročilý proces keramiky na keramiku, aby sa zabezpečila vzduchová tesnosť produktu a pevnosť v ťahu je 130 MPA kompletné primárne tesnenie.

5. Súčasný transformátor je vyrobený z vysoko kvalitného magnetického vodivého materiálu a kompozitnej izolácie epoxidovej živice a silikónovej gumy. Má výhody veľkej kapacity, vysokej dynamickej tepelnej stability, vysokej úrovne presnosti, bez údržby a vysokej spoľahlivosti.

Funkcie

1. Pirener prijíma štruktúru trojfázovej pilierov, ktorá má charakteristiky prelomenia výkonu, stability a spoľahlivosti, žiadne nebezpečenstvo spaľovania a výbuchu, bez údržby, malej veľkosti, ľahkej hmotnosti a dlhej životnosti.

2. Pirener prijíma plne uzavretú štruktúru s dobrým tesniacim výkonom, ktorá pomáha zlepšovať vlhkosť a antikondenzačný výkon a je obzvlášť vhodný na použitie v ťažkých chladných alebo vlhkých oblastiach.

3. Trojfázové stĺpy a prúdové transformátory sú izolované importovanými tuhými látkami z vonkajšej epoxidovej živice, ktoré majú charakteristiky vysokej a nízkej teploty odporu, ultrafialového odporu a odolnosti proti starnutiu.

4. Prevádzkový mechanizmus prijíma miniaturizovaný vyskakovací operačný mechanizmus, ktorý má nízku spotrebu energie na otváranie a zatváranie; Prenos mechanizmu prijíma priamy prenosový režim s menším počtom otvorov a zatvárania častí a vysokou spoľahlivosťou. Prevádzkový mechanizmus je v zapečatenej mechanizme, ktorá rieši problém mechanizmu korózie a zlepšuje spoľahlivosť mechanizmu.

5. Otváracie a zatváracie operácie ističa sa môžu prevádzkovať ručne alebo elektricky alebo na diaľku. Môže sa porovnávať s ovládačom, aby sa dosiahla automatizácia distribúcie výkonu a dá sa tiež kombinovať s regulátorom reklofratora, aby sa vytvoril reklosár.

6. istič môže byť vybavený dvojfázovým alebo trojfázovým CT pre automatickú ochranu pred vypínaním a inteligentnú kontrolu pre analýzu informácií. .

7. Pi ističa môže byť vybavený izolačným spínačom a trojfázovým prepojením. Keď je izolačný spínač v stave, je zrejmé viditeľné zlomeniny a má anti-miskeke blokovanie s telom ističa. Môže byť spojený s izolátorom prepätia, aby sa uľahčila a bezpečná údržba.

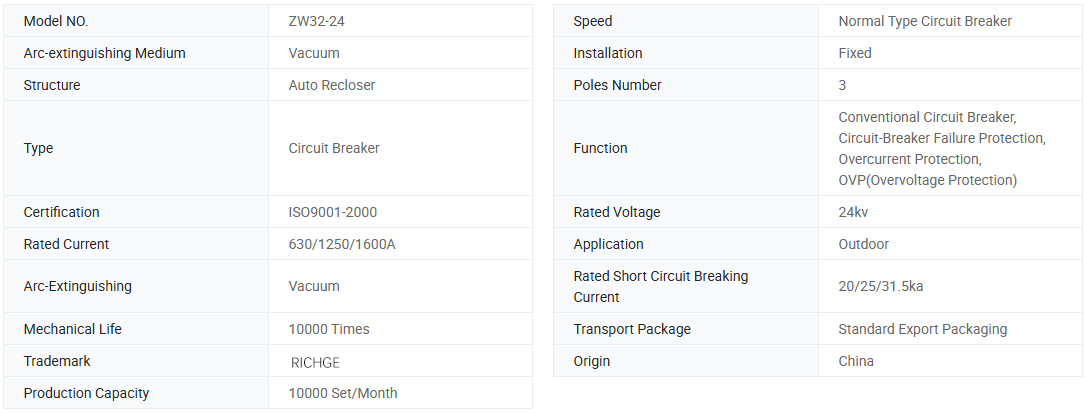

Základné informácie.

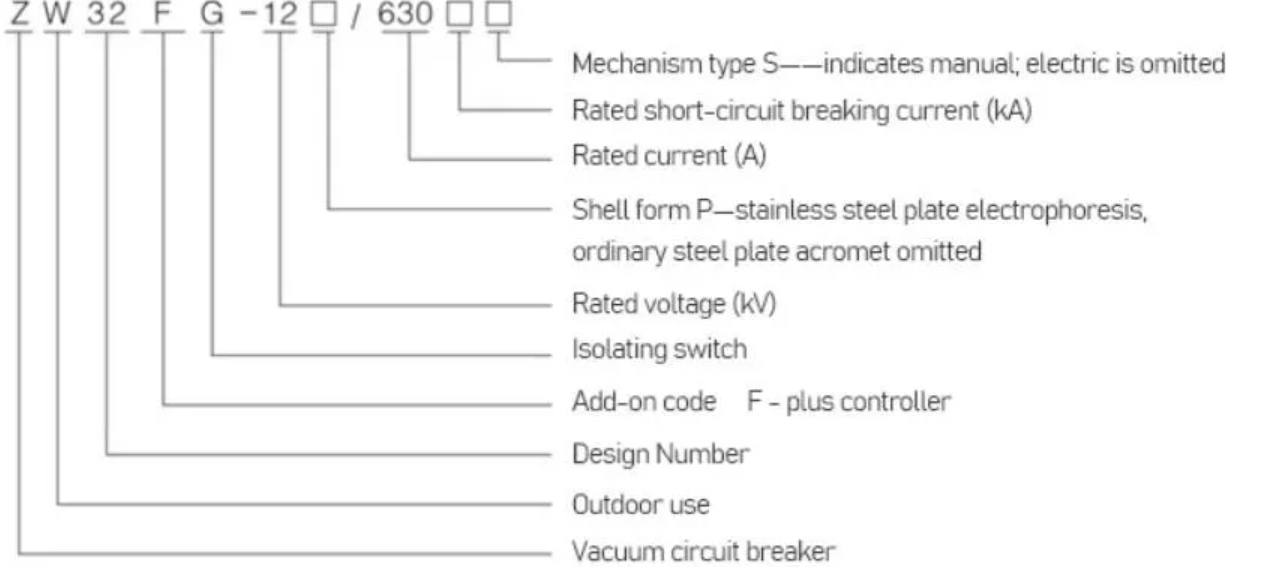

Popis modelu

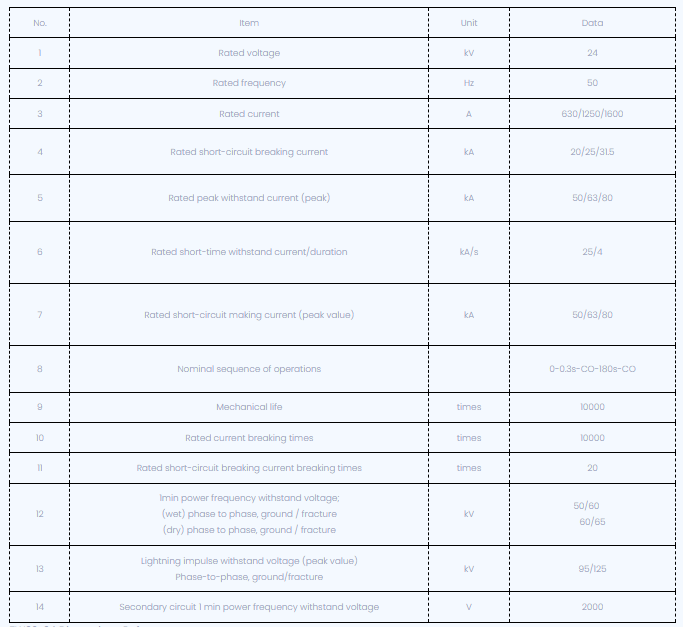

Technický parameter

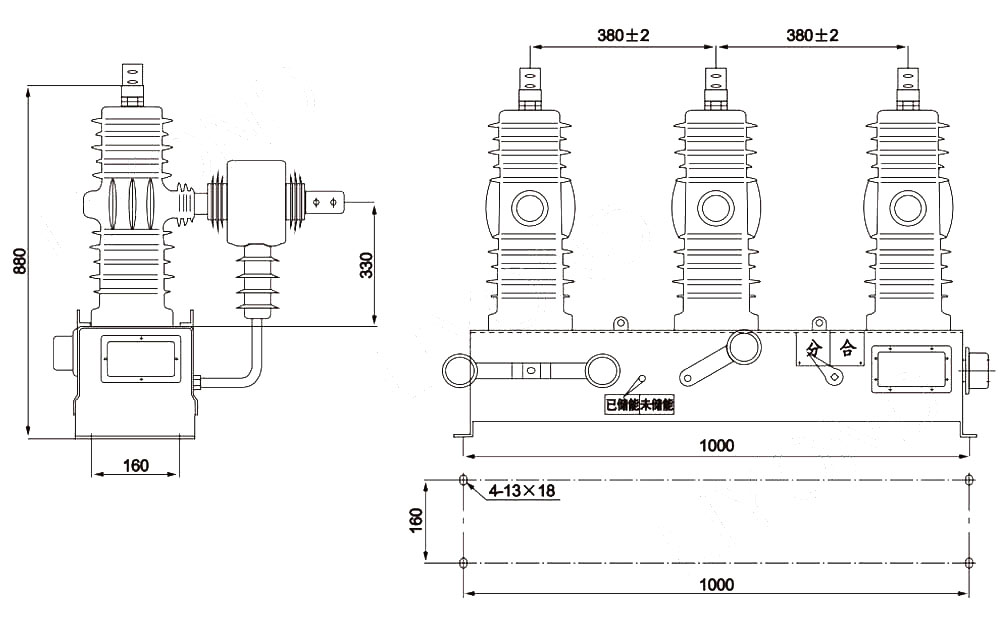

Výkres

ZW32-24 Referencia rozmerov

Pri objednávaní uveďte typ produktu, názov, množstvo, menovité prúd, menovité skratovacie prúdenie, prúdový pomer prúdového transformátora, prevádzkový režim a prevádzkové napätie atď.

Pracovné podmienky

1. Nadmorská výška 1 000 m;

2. Teplota okolitého vzduchu je 45 ° C ~+65 ° C; Denný teplotný rozdiel je 25 ° C;

3. Rýchlosť vetra nie je väčšia ako 35 m/s;

4. Intenzita zemetrasenia nepresahuje 8 stupňov;

5. Úroveň znečistenia: úroveň IV;

6. Miesto inštalácie: Žiadne horľavé nebezpečenstvo suchého výbuchu, miesto chemickej korózie.
