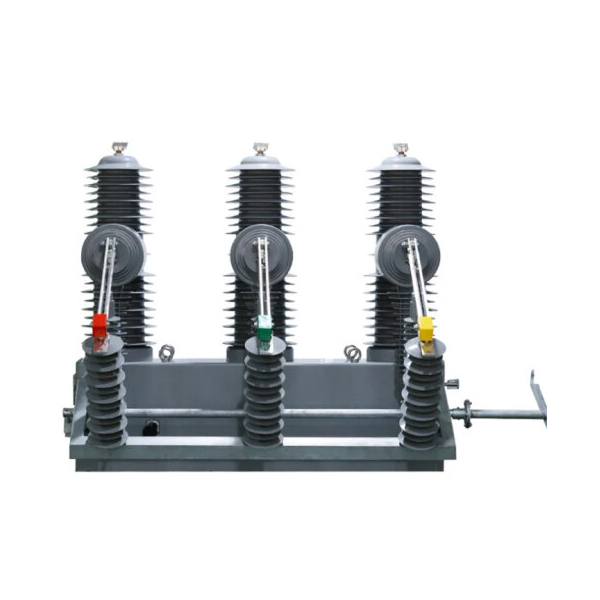

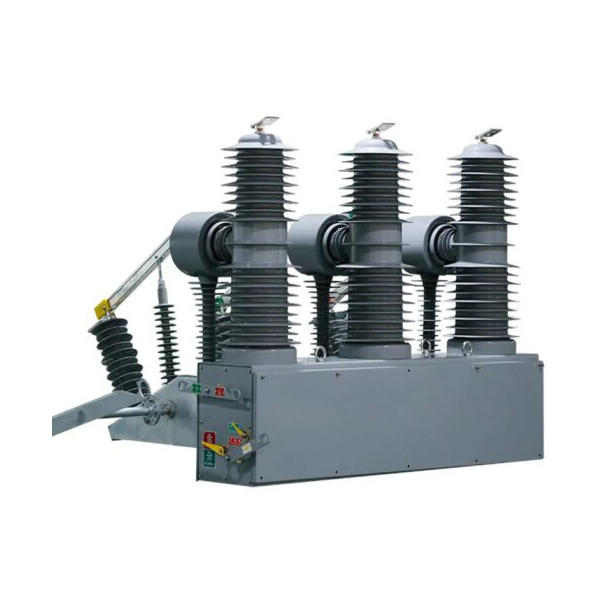

ZW32-40.5KV Vonkajší pól namontovaný vákuový istič 35 kV automatický reklosár

ZW32-40.5KV Vonkajší pól namontovaný vákuový istič 35 kV automatický reklosár

ZW32-40.5 Series Outdoor Vysoko napäté vákuové ističe sa používajú v trojfázových výkonových systémoch s AC 50Hz a menovité napätie 35 kV, ako prostriedok na oddelenie a kombináciu zaťaženia prúdu, preťaženia prúdu a skratového prúdu. Pi ističa môže byť vybavený regulátorom reklonovania na identifikáciu súčasných charakteristík a dosiahnutie viacnásobného automatického opätovného prepracovania, samostatne poskytovaného PT ako zdroja energie, aby sa stal inteligentným ističom s výstupom napätia a prúdového signálu a je možné ho ovládať; Elektronickým PT na zabezpečenie energie a môže dokončiť nadprúdové oneskorenie, oneskorenie prúdu, skrat rýchlej trojstupňovej kompozitnej ochrany.

ZW32-40.5 Outdoorový vákuový rozruch s vysokým napätím sa skladá hlavne z integrovaného zapečateného pólu, prúdového transformátora, mechanizmu operácie a tela. Tento typ ističa je miniaturizovaný a jeho škrupina je vyrobená z vysoko kvalitnej oceľovej skrinky. Trarentné trasformátory je možné vybrať podľa potrieb používateľov. ZW32-40.5 Outdoorový vysokoriadený vákuový obvod a zodpovedajúca inteligentná riadiaca kombinácia.On-off Prevádzku prepínača je možné realizovať lokálne a môže sa tiež ovládať diaľkovým ovládaním prostredníctvom komunikačného rozhrania. Iné informácie o ističi obvodu, GPRMS, GPRMS/CDMA, GPRMS, GPRMS/CDMA, GRSM, etc.

Funkcie

(1) ZW32-40.5 Séria produktov celkovo pre typ stĺpu, trojfázový spoločný namontovaný na mechanizmovom skrinke, dynamický koniec prerušovacej miestnosti cez inflexné rameno, izolované kravaty pre výstupný hriadeľ mechanizmu pripojeného. Mechanizmus a spojovacia tyčinka spojená s ističom sú vo vodotesnej škatuli. Mechanizmus prenosu ističa sa skladá z spojovacej tyče a ramena barla a dynamický koniec prerušovacej komory je pripojený k výstupnému hriadeľu operačného mechanizmu cez rameno barle, izolovanú kravatu, spojovaciu tyč a operačný mechanizmus. Rotácia výstupného hriadeľa je poháňaná, aby si uvedomila dynamický kontakt hasiacej komory oblúka, aby sa uskutočnila štiepenie a záverečná akcia.

(2) Produkty série ZW32-40.5 sú vybavené prúdovým transformátorom, každá fáza môže brať štyri vinutia, z ktorých dva sa používajú na meranie, dva na ochranu. Podľa potreby zákazníka, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 je možné nainštalovať aktuálny transformátor.

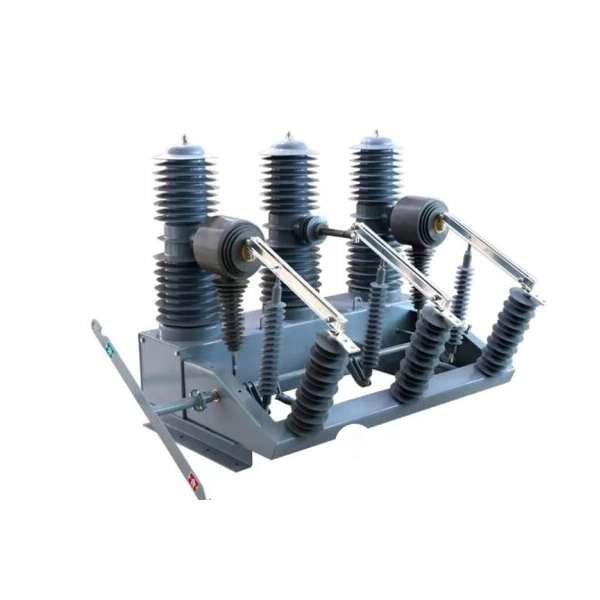

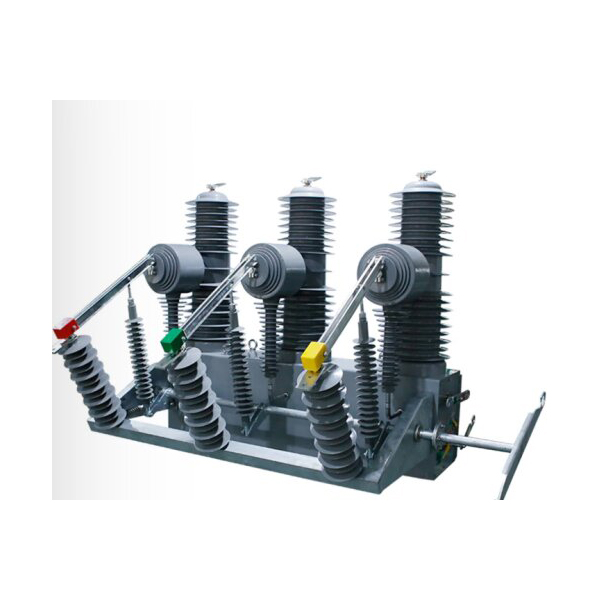

(3) Na stranu ističa sa môžu pridať odpojovacie spínače za vzniku vonkajšieho vysokorovnatého vákuového ističa a vonkajšieho kombinovaného zariadenia na prepojenie s vysokým napätím, ktoré zvyšuje viditeľné odpojovacie zlomy a má spoľahlivú interlockú prevádzku.

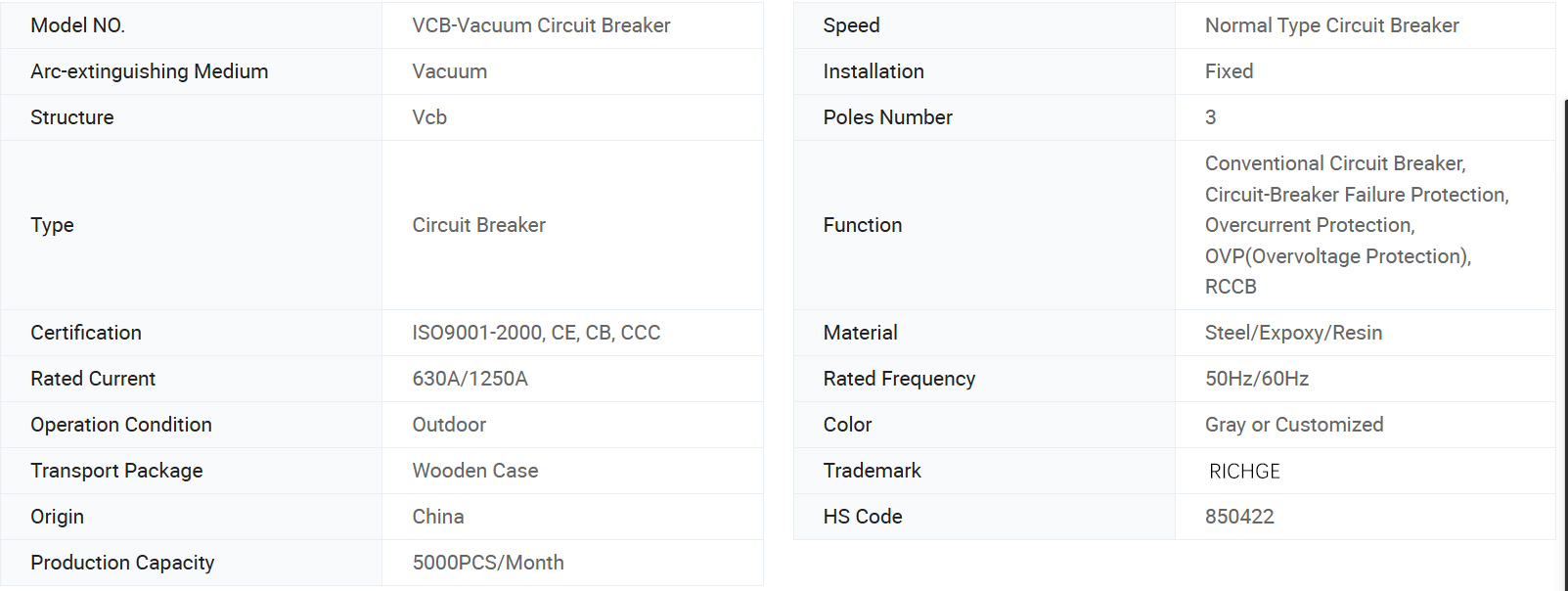

Základné informácie.

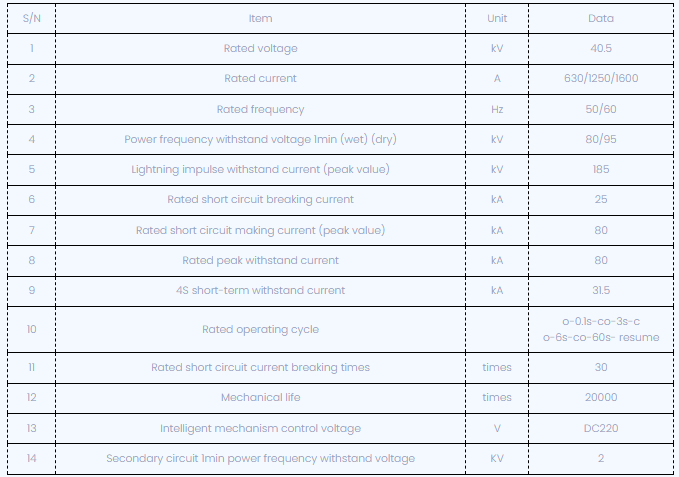

Technický parameter

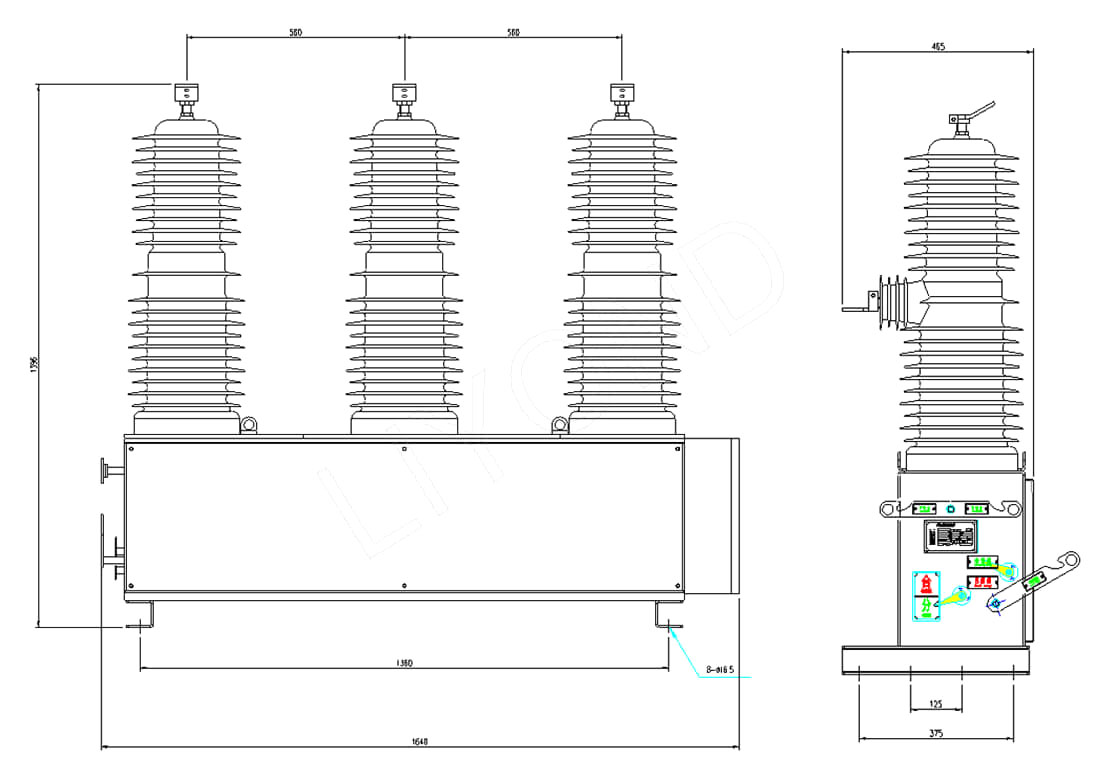

Dimenzionálny výkres:

ZW32-40.5Dimensions Reference

Pri objednávaní uveďte typ produktu, názov, množstvo, menovité prúd, menovité skratovacie prúdenie, prúdový pomer prúdového transformátora, prevádzkový režim a prevádzkové napätie atď.

Pracovné podmienky

1. Teplota okolitého vzduchu: -30 ℃ ~+60 ℃;

2. Nadmorská výška: nie viac ako 2 000 metrov;

3. Rýchlosť vetra nepresiahne 34 m/s;

¨ vibrácie alebo pohyby zeme zvonka rozvádzacie a riadiace zariadenia sú zanedbateľné;

4. Úroveň znečistenia: úroveň IV;

5. Teplota skladovania -40 ℃ ~+85 ℃.

Často

Otázka: Ste výrobca alebo obchodník?

A1: Sme popredný profesionálny výrobca.

Q2: Aký dlhý je váš dodací cyklus?

A2: Závisí to od požiadaviek a množstva vášho produktu. Všeobecne platí, že na doručenie je potrebných 5 až 10 pracovných dní

Otázka 3: Aká je vaša služba po predaji?

A3: Môžeme odpovedať na otázky používateľov vyriešiť ich problémy 24 hodín denne a okamžite poskytnúť komplexnú technickú podporu pre všetky naše výrobky.

Otázka 4: Ako riešite problémy s kvalitou?

A4: Uveďte podrobné fotografie problémov s kvalitou. Naše technické a kvalitné inšpekčné oddelenia ich budú analyzovať. Do 2 dní poskytneme uspokojivé riešenie.

Otázka 5: Prijímate služby prispôsobené?

A5: Poskytujeme služby OEM/ODM a môžeme vytlačiť vaše logo na výrobky. Náš tím profesionálnych technických a úvodzoviek môže poskytnúť uspokojivé projekty podľa vašich výkresov a parametrov.
