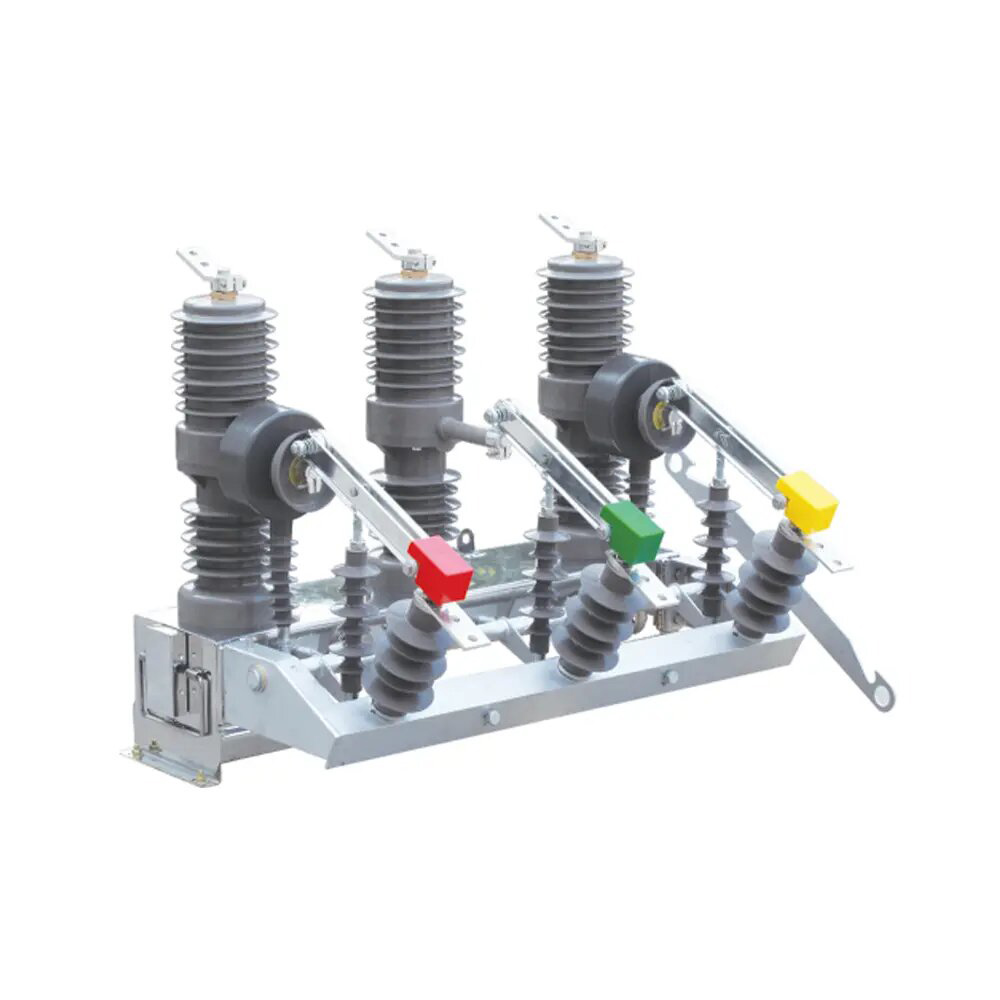

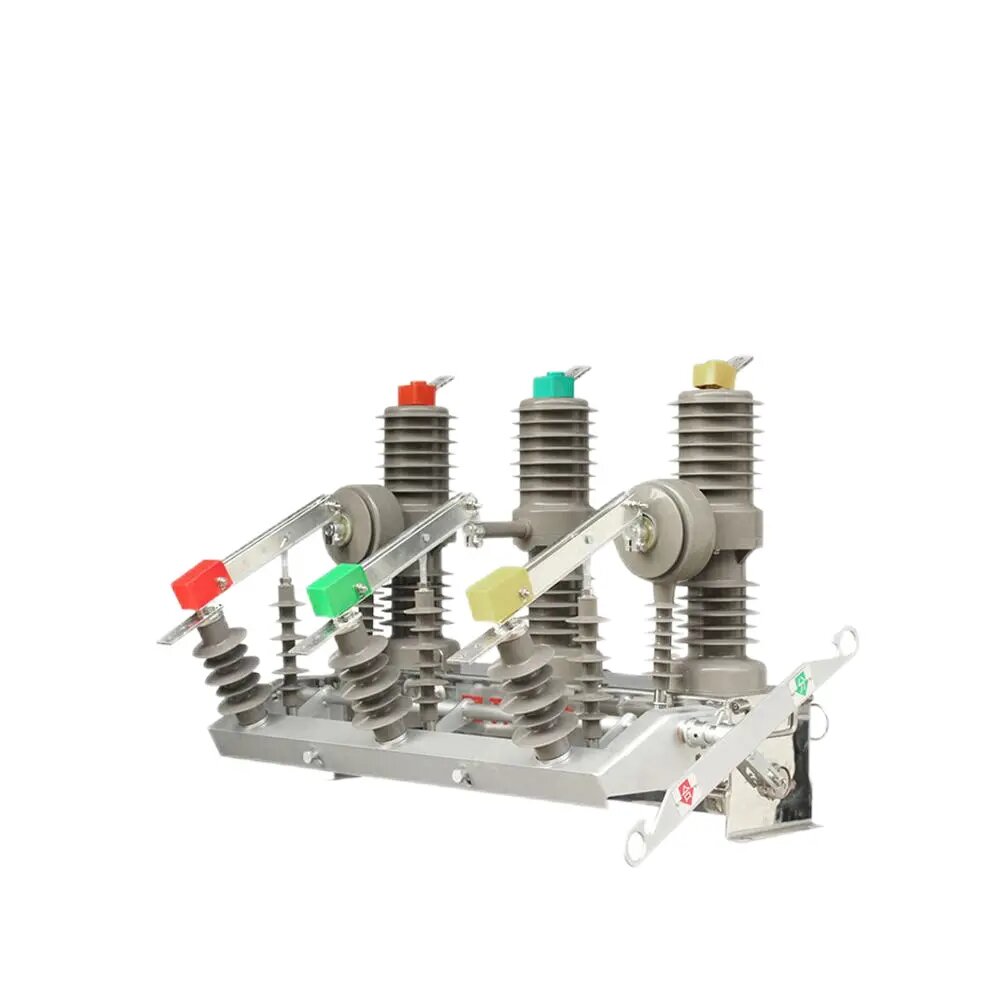

ZW32-12 Vonkajší vákuový istič s automatickým rekloserom ovládača

ZW32-12 Vonkajší vákuový istič s automatickým rekloserom ovládača

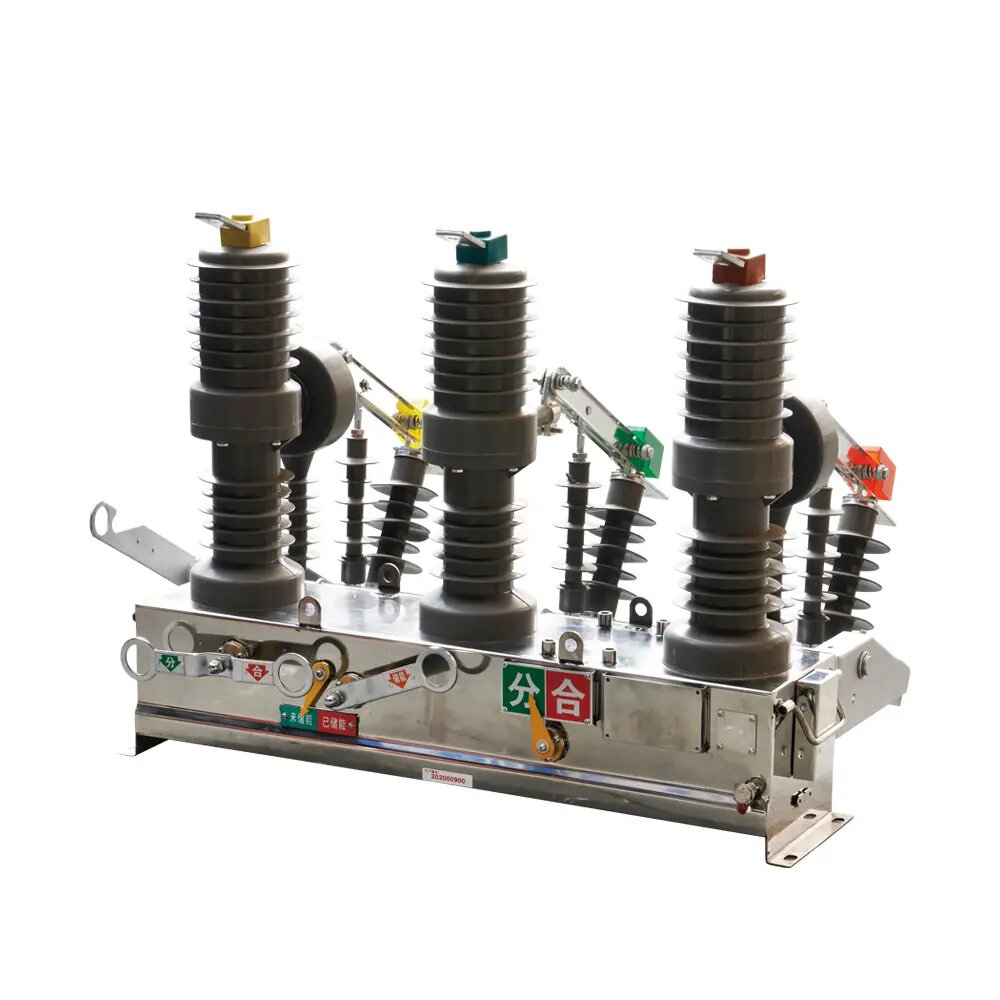

ZW32-12 Outdoor Vákuový istič (ďalej len sa označuje ako isseň) je vonkajšie zariadenie na distribúciu energie s menovitým napätím 12 kV a trojfázovým AC 50Hz. Používa sa hlavne na prelomenie a zatvorenie prúdového prúdu, preťaženia prúdu a prúdu skratu v napájacom systéme. Je vhodný na ochranu a kontrolu v systémoch podnikových rozvodní a priemyselných a ťažobných podnikových rozvodní a miesta, kde vidiecke energetické siete fungujú často.

ZW32-12 Series Outdoor AC Vysoké vákuové vákuové ističe sú v súlade s GB 1984 „AC vysokorovné ističe“ a Medzinárodná elektrotechnická komisia IEC 60056 „Vysoko napätia rozpačových obvodov AC“ a ďalšie štandardy.

Pireč má charakteristiky malej veľkosti, ľahkej hmotnosti, antikondenzácie a bez údržby a môže sa prispôsobiť tvrdým poveternostným podmienkam a špinavým prostrediam.

ZW32-12 Outdoor MV vákuový istič je vonkajším distribučným zariadením s menovité napätie 12 kV, trojfázové AC 50 Hz. Používa sa v distribučnom systéme rozvodní a priemyselných a ťažobných podnikových podnikov na ochranu a kontrolu používania. Používa sa tiež vo vidieckych miestach energie s častou prevádzkou na prelomenie a zatváranie záťažového prúdu a cez prúdový prúd a prúdový prúdový prúd systému skratov.

Izolácia prerušovača vákua prijíma silikónové gumové puzdro s dlhšou životnosťou, vyššou spoľahlivosťou, dobrým odporom počasia, vhodnou pre prepravu, dobré hodnotenie. Prevádzkový mechanizmus prijíma miniaturizáciu, vysoko spoľahlivý mechanizmus prevádzky na pružine, má výhody jednoduchej štruktúry, mechanickej životnosti až do 10000 -krát.

Tento issenník a ovládač môžu tvoriť kompletnú sadu ako rekloara, realizovať diaľkové ovládanie, telemetriu, diaľkovú komunikáciu, vzdialenú úpravu štyri diaľkové funkcie. Funkcie produktu: Žiadne spaľovanie a výbuch, bez rizík, bez údržby, malá veľkosť, ľahká hmotnosť (menej ako 100 kg), dlhá životnosť (milión), bezpečnosť a spoľahlivosť, jednoduchá prevádzka, jednoduchá údržba a inštalácia. Môže byť vybavený elektronickou elektronikou PT pre diaľkové ovládanie na krátke vzdialenosti, môže byť vybavený duálnym napájacím zdrojom

prepínanie zariadenia a inteligentAutomatický systém automatizácie predplatenia reklostra a systém automatizácie.

Štandard: IEC 62271-100

Funkcie

1. Pirener prijíma trojfázovú vzperu štruktúru, ktorá má charakteristiky prelomenia výkonu, žiadne nebezpečenstvo spaľovania a výbuchu, bez údržby, malú veľkosť, ľahkú hmotnosť a dlhú životnosť.

2. Pirener prijíma plne uzavretú štruktúru s dobrým tesniacim výkonom, ktorá pomáha zlepšovať výkonnosť a antikondenzáciu odolná voči vlhkosti a je obzvlášť vhodná na použitie v chladných alebo vlhkých oblastiach.

3. Trojfázové stĺpy a prúdové transformátory používajú dovoznú izoláciu epoxidovej živice tuhá izolácia alebo používajte domácu izoláciu kremíkovej gumy outsourcingu domácej epoxidovej živice; Má charakteristiky vysokej a nízkej teploty odporu, ultrafialového odporu a odolnosti proti starnutiu.

4. Prevádzkový mechanizmus prijíma miniaturizovaný pružinový operačný mechanizmus, výkon motora na ukladanie energie je malý a spotreba energie pri otváraní a zatváraní je nízka; Prenos mechanizmu prijíma režim priameho prenosu, počet častí je malý a spoľahlivosť je vysoká. Prevádzkový mechanizmus je umiestnený v zapečatenej mechanizme, ktorá rieši problém korózie operačného mechanizmu a zlepšuje spoľahlivosť mechanizmu.

5. Otváracia a zatváracia prevádzka ističa sa môže prevádzkovať ručne alebo elektricky a diaľkovým ovládaním. Môže sa zladiť s inteligentným radičom, aby sa dosiahla automatizácia distribúcie výkonu a dá sa tiež kombinovať s rekloferom, aby sa vytvoril automatický reklosár a sekčný.

6. istič môže byť vybavený dvojfázovými alebo trojfázovými prúdovými transformátormi pre nadmernú alebo skratovú ochranu a môže tiež poskytnúť súčasné akvizičné signály inteligentnému radiču; Aktuálne transformátory pre meranie je možné pridať podľa požiadaviek používateľa.

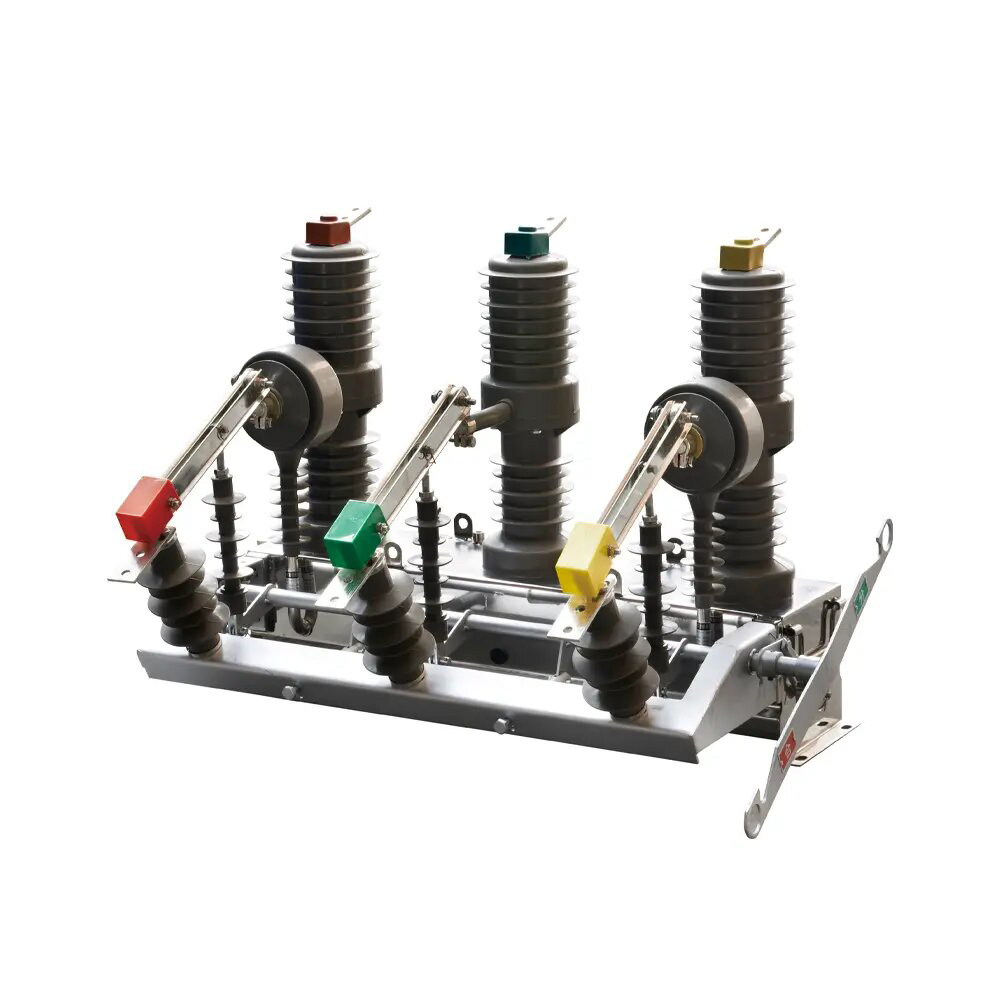

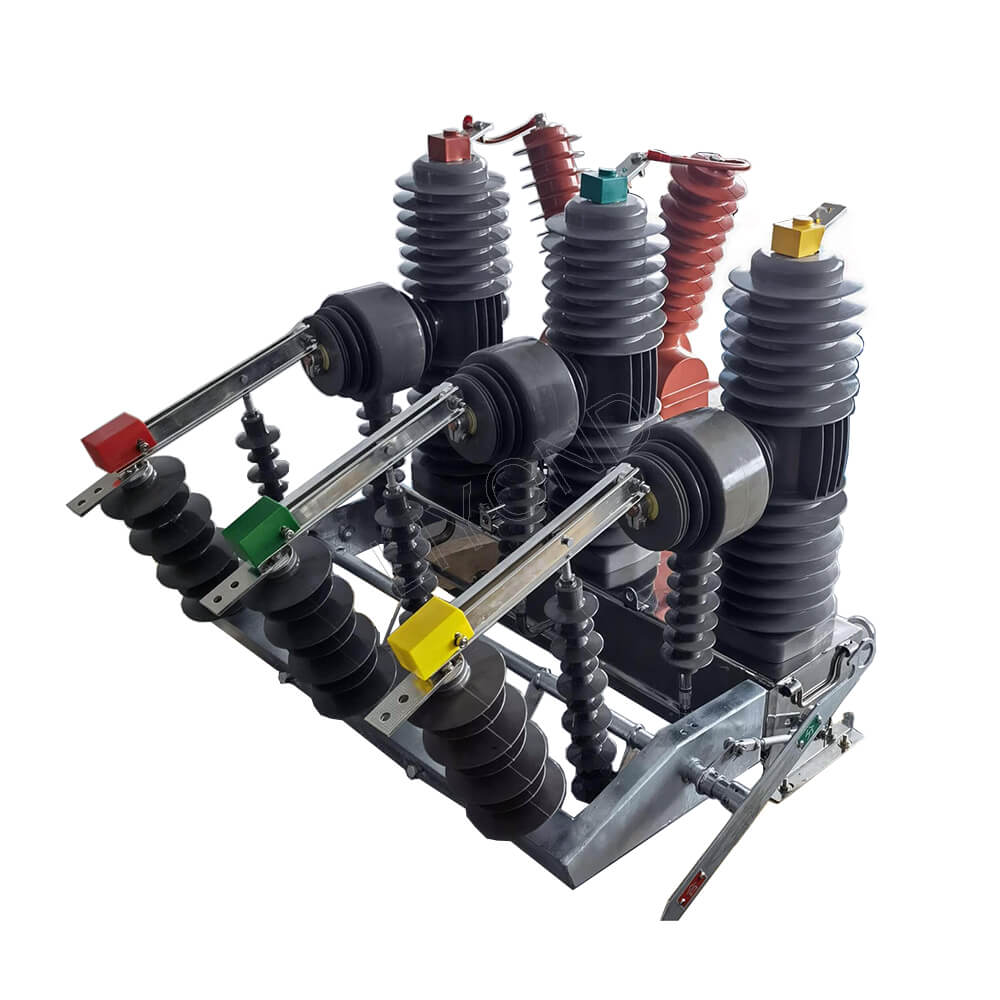

7. Pireč môže byť vybavený trojfázovým izolujúcim spínačom spojenia a pri otvorení izolačného spínača je viditeľná zlomenina a je vybavený anti-mistake interlowingovým zariadením s telom ističa. Ak je istič v zatváracej polohe, izolačný spínač sa nemôže otvoriť alebo zatvoriť; Pi ističa je možné prevádzkovať iba vtedy, keď je izolačný nôž úplne zatvorený alebo úplne otvorený. Izolátory stĺpika na stĺpcový stĺp môžu byť spojení pre ľahkú údržbu.

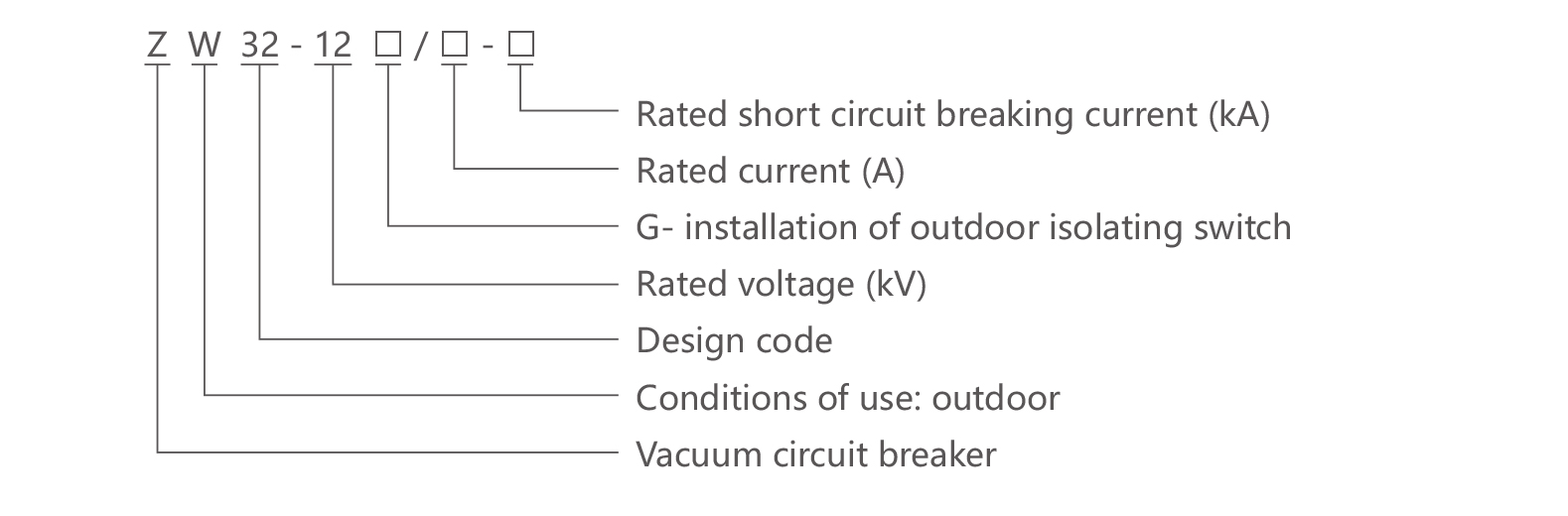

Výber

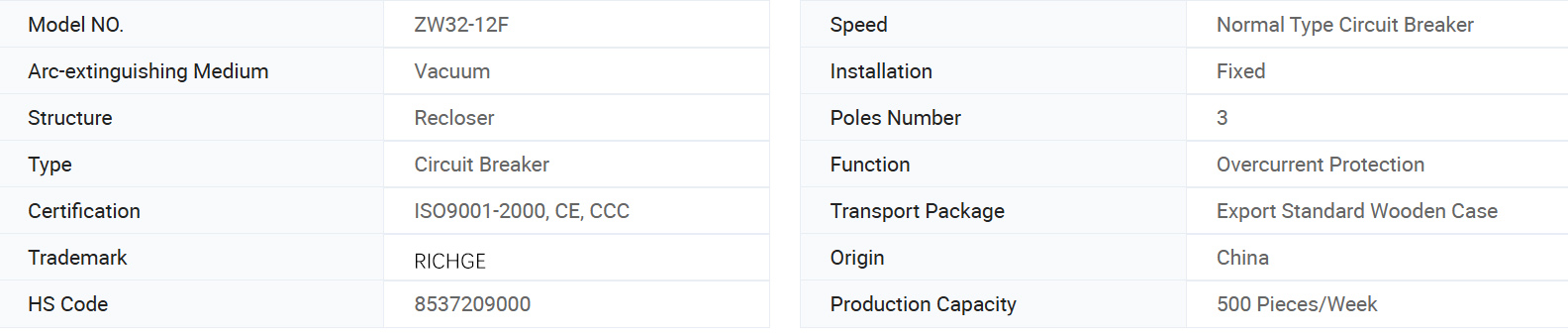

Základné informácie.

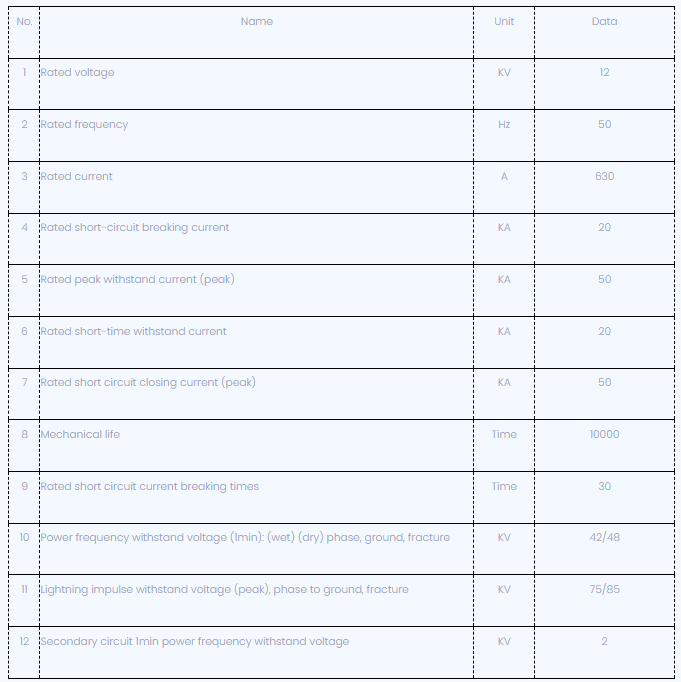

Technický parameter

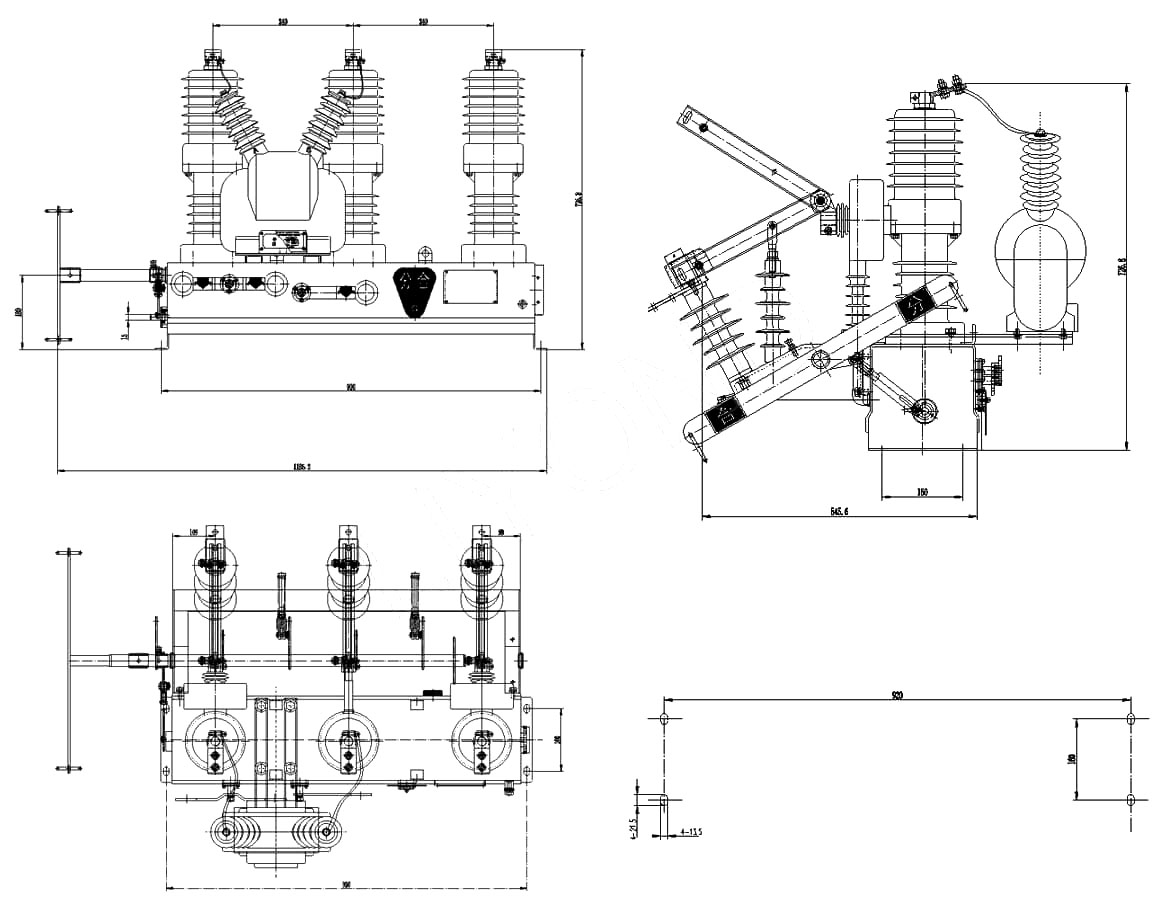

Dimenzionálny výkres:

ZW32-12 Referencia rozmerov

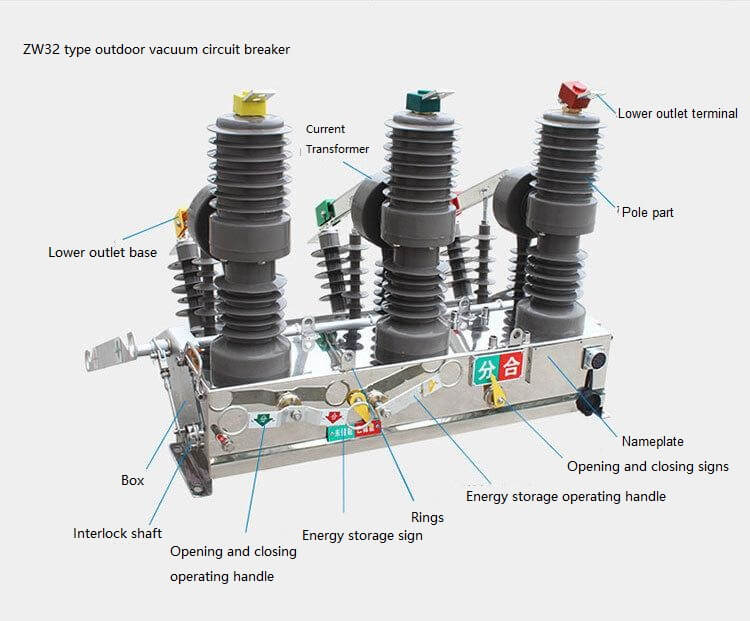

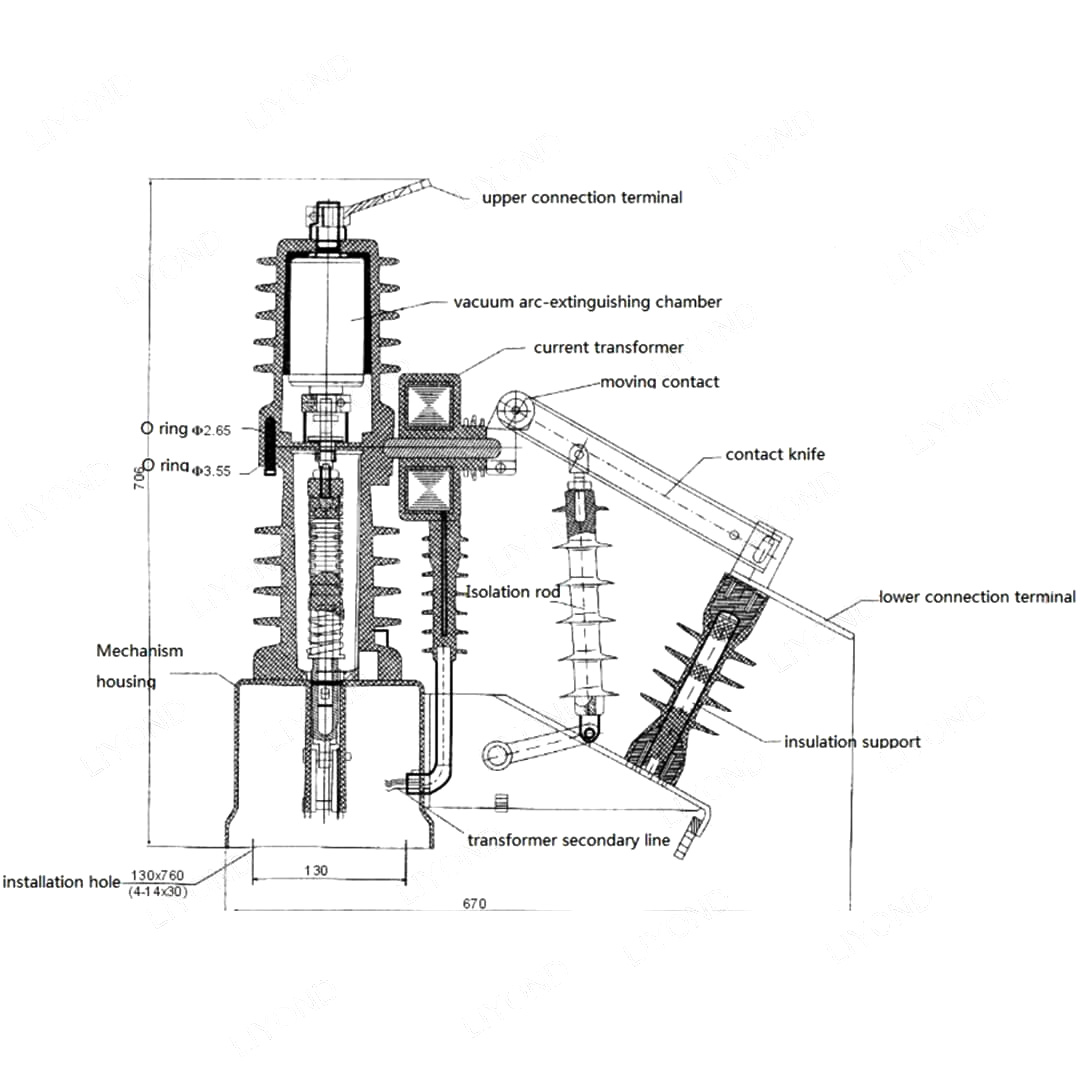

ZW32-12 Referencia o štruktúre

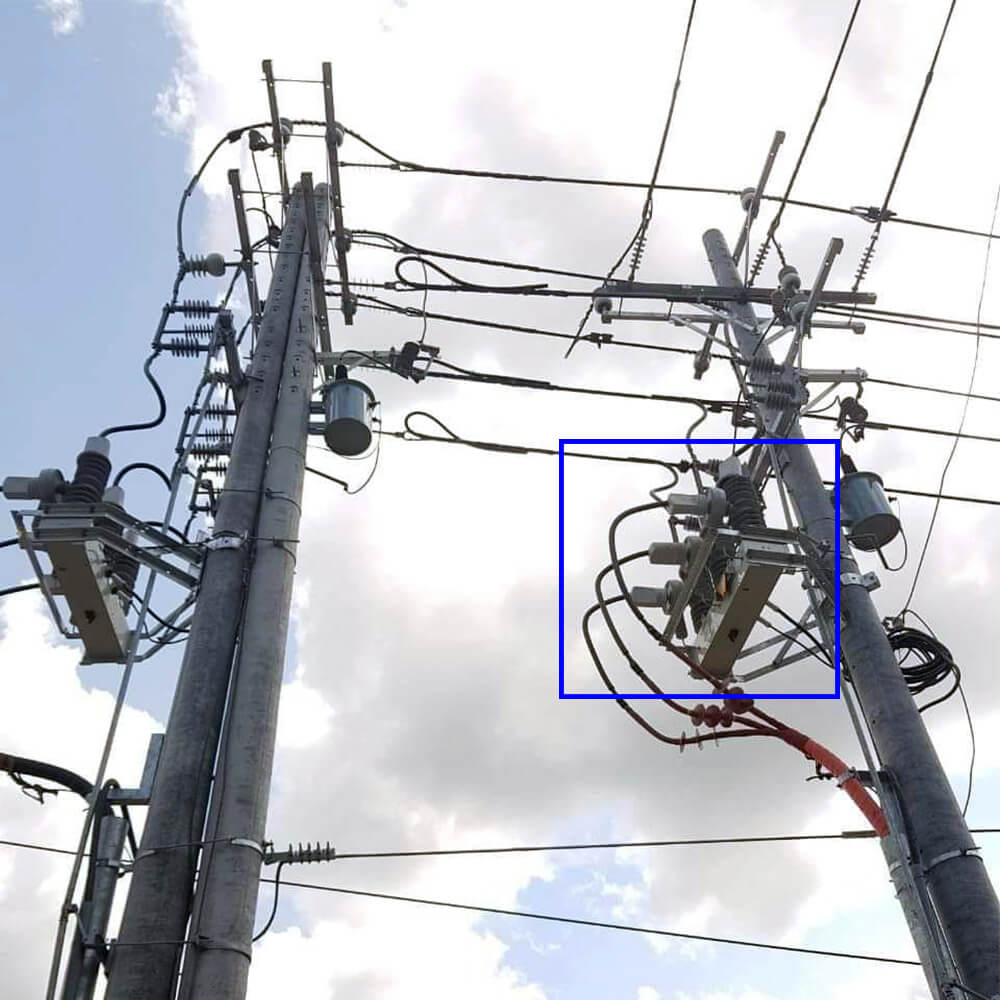

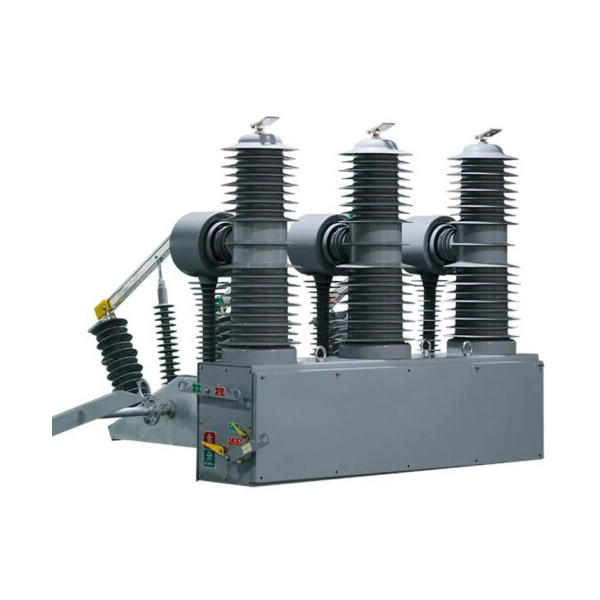

ZW32 Automatická reklosár

Pracovné podmienky

1. Teplota okolitého vzduchu: -40 ℃ ~+40 ℃;

2. Nadmorská výška: nie viac ako 2000 m;

3. Okolitý vzduch môže byť znečistený prachom, dymom, korozívnym plynom, parou alebo soľným sprejom;

4. Rýchlosť vetra nepresiahne 34 m/s (na valcovom povrchu 700Pa);

5. Vibrácie alebo pohybový pohyb z rozvádzacieho a riadiaceho zariadenia sa môžu ignorovať;

6. Úroveň znečistenia: ⅲ
