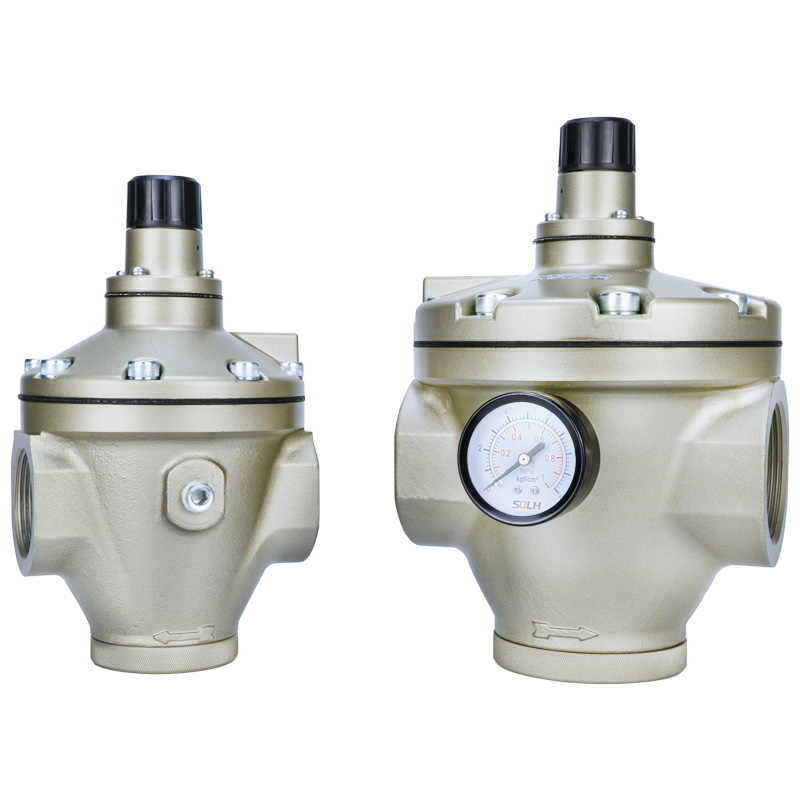

Regulátor tlaku riadený pilotom série AR (SOLH by Richge Technology)

Značka:SOLH od Richge Technology (睿其格科技)

Umiestnenie produktu

     Pilotne ovládané regulátory SOLH AR pokrývajú celé modely AR425/435/625/635/825/835/925/935. Táto séria, ktorá prijala vnútornú pilotnú reliéfnu štruktúru, sa zameriava na stredne vysoké tlakové, veľké prietokové, diaľkové a vysoko presné hlavné vzduchové potrubia. V porovnaní so štandardnými priamo pôsobiacimi regulátormi poskytuje vynikajúcu presnosť regulácie, väčší výkon a silnejší výkon proti kolísaniu tlaku.

Štruktúra a pracovný princíp

     Štruktúra: Typ s vnútorným odľahčením pilota s konštantným odvzdušňovaním pilotného vzduchu

     1. Vstupný stlačený vzduch sa rozdeľuje na hlavný prietokový kanál a nezávislý pilotný riadiaci obvod.

     2. Tlak riadiaceho vzduchu tlačí membránu, aby sa nastavil otvor hlavnej cievky pre stabilný výstupný tlak.

     3. Zabudovaná funkcia odľahčenia automaticky odčerpáva prebytočný sekundárny tlak, aby sa udržal konštantný výstupný tlak.

     4. Konštantný prietok vzduchu okolo 5 l/min zaisťuje ultra rýchlu odozvu a vynikajúcu presnosť regulácie.

Kľúčové vlastnosti produktu

     1. Veľký prietok a vysoký tlak

     Maximálny pracovný tlak dosahuje 1,0 MPa s 1,5 MPa skúšobným tlakom. Veľkosti portov sa pohybujú od 1/4" do 2", dokonale sa zhodujú s hlavnými kmeňovými líniami továrne a centralizovanými systémami prívodu vzduchu.

     2. Ultra vysoká presnosť regulácie

     Hysterézia ≤0,02 MPa a opakovateľnosť ≤0,01 MPa. Výstupný tlak zostáva stabilný aj pri prudkých zmenách vstupného tlaku alebo pri okamžitých rázoch prietoku.

     3. Dvojitý rozsah tlaku v rámci jedného identického telesa

     Model 3.1 Suffix 25: 0,05–0,83 MPa pre všeobecné vysokotlakové priemyselné aplikácie

     3.2 Model s príponou 35: 0,02–0,20 MPa pre scenáre presného riadenia pri nízkom tlaku

     4.Integrované automatické uvoľnenie pretlaku

     Nevyžaduje sa žiadny ďalší externý poistný ventil. Vstavaná odľahčovacia štruktúra stabilizuje výstup tlaku a zabraňuje vplyvu tlaku na následné pneumatické komponenty.

     5. Stabilná konštrukcia nenáročná na údržbu

     Prevádzková teplota sa pohybuje od -5 ℃ do +60 ℃. Telo z hliníkovej zliatiny pod tlakom podporuje prevádzku bez mazania a ľubovoľnú montážnu orientáciu.

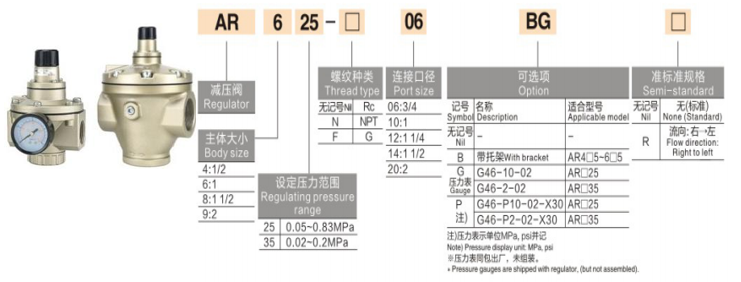

Tabuľka modelov a špecifikácií

Všeobecné technické parametre

     1. Použiteľné médium: Suchý alebo mazaný stlačený vzduch

     2. Maximálny vstupný tlak: 1,0 MPa

     3. Konštantná spotreba krvácania: cca. 5 l/min (ANR)

     4. Port štandardného rozchodu: 1/4" závit

     5. Typ konštrukcie: Interný pilot, reliéfny dizajn s konštantným odvzdušňovaním

Typické aplikácie

     1. Hlavné vzduchovody továrne a stanice centralizovaného zásobovania vzduchom

     2. Veľkoprietokové zariadenia vybavené valcami s veľkým priemerom, vzduchovými motormi, zariadeniami na fúkanie a sušenie vzduchu

     3. Presné pneumatické ovládanie: testovacie prípravky, polohovacie zariadenia, ovládanie napätia a hydraulické lisy

     4. Potrubia so silným kolísaním tlaku a prenosom vzduchu na veľké vzdialenosti

     5. Dvojstupňové systémy znižovania tlaku od vysokotlakových vzduchojemov až po stredotlakové výrobné zariadenia

Hlavné zhrnutie

     Pilotná séria AR integruje vnútornú odľahčovaciu pilotnú štruktúru, veľkú prietokovú kapacitu, vysokú presnosť, duálne voliteľné tlakové rozsahy a funkciu konštantného automatického odvzdušňovania. Slúži ako optimálne riešenie na reguláciu tlaku pre hlavné vzduchové kanály, zariadenia s vysokým prietokom a vysoko presné vysokotlakové pneumatické okruhy.

Porovnanie výberu: Direct AR / Pilot AR / VEX1

     1. Priamočinný AR (AR20~60): Malý prietok, ekonomické náklady, štandardná presnosť regulácie pre malé odbočovacie okruhy

     2. Pilot AR (AR425~935): Stredný až veľký prietok, vysoká presnosť, určený pre hlavné vzduchové potrubia továrne

     3. Séria VEX1: Mimoriadne veľký výkon, 3-portový dizajn výfuku, viacstupňové nastavenie tlaku a ultrarýchly odľahčovací výkon
