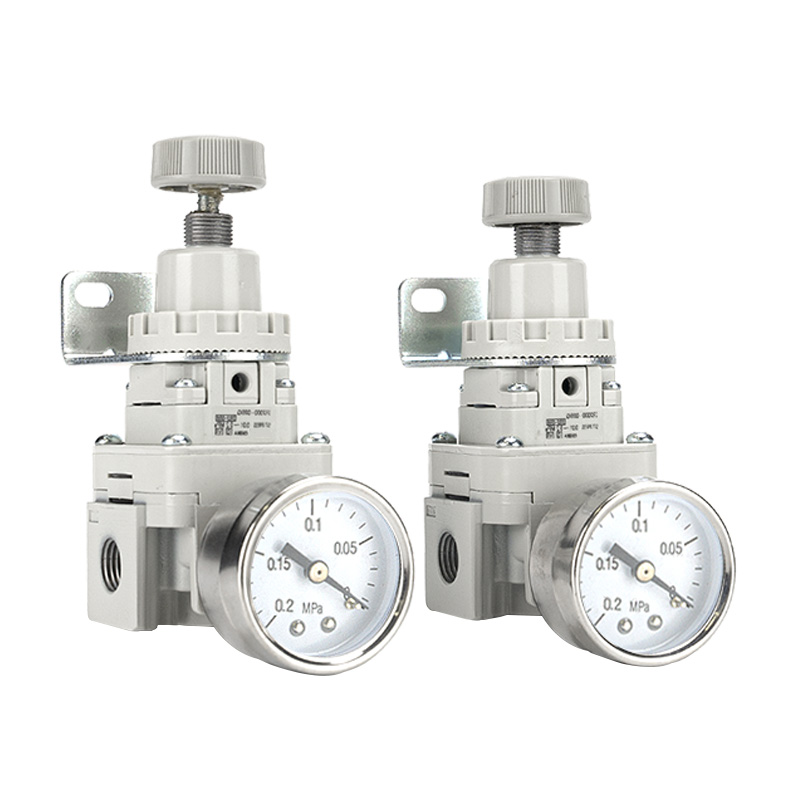

Presný pilotný regulátor série IR | SOLH od Richge Technology

Značka:SOLH od Richge Technology (睿其格科技)

Krátke zhrnutie:Interné pilotné presné regulátory série IR poskytujú 0,2% ultra vysokú presnosť, vysoký prietok, rýchlu odozvu a ultra nízku spotrebu vzduchu, čím poskytujú stabilné riadenie tlaku na mikrónovej úrovni pre špičkovú presnú automatizáciu.

Prehľad produktov

     Presné pilotné regulátory série SOLH IR využívajú pokročilú vnútornú riadiacu štruktúru pilota a klapky trysky, ktorá je určená na ultrastabilnú reguláciu pneumatického tlaku. Na rozdiel od štandardných mechanických regulátorov sa táto séria vyznačuje vynikajúcou presnosťou, opakovateľnosťou a výkonom proti rušeniu, pričom udržuje konštantný výstupný tlak napriek kolísaniu vstupného tlaku, prietoku a okolitej teploty. S energeticky úsporným dizajnom, kompaktnou konštrukciou a flexibilnou inštaláciou je to preferované riešenie pre polovodičové, elektronické testovanie, lekárske vybavenie a vysoko presné systémy riadenia napätia.

Základné vlastnosti

1. Ultra-vysoko presné ovládanie

     Dosahuje citlivosť ≤0,2 % F.S. a opakovateľnosť ± 0,5 % F.S. Udržiava extrémne stabilný výstupný tlak, čím sa eliminuje kolísanie tlaku spôsobené kolísaním zdroja vzduchu a zmenami zaťaženia.

2. Vysoký prietok a rýchla odozva

     Optimalizovaná pilotná štruktúra tryska-klapka umožňuje rýchle nastavenie tlaku. Maximálny prietok dosahuje 6 000 l/min a odľahčovacia kapacita je 5-krát vyššia ako u konvenčných regulátorov, čo podporuje vysokocyklové dynamické pracovné podmienky.

3. Ultra nízka spotreba energie

     Spotreba vzduchu v ustálenom stave je len 1–3 l/min, čím sa ušetrí až 90 % objemu vzduchu v porovnaní s bežnými regulátormi, čím sa výrazne znížia dlhodobé prevádzkové náklady.

4. Kompaktná a flexibilná štruktúra

     Nezávislá konštrukcia pilotného a hlavného výfuku podporuje reverzibilnú inštaláciu. Ľahká konštrukcia znižuje objemovú hmotnosť o 27%, so zabudovanou bezpečnostnou funkciou odľahčenia pre ochranu proti pretlaku.

5. Manuálne a pneumatické dvojité ovládanie

     Podporuje manuálne nastavenie gombíka a diaľkové ovládanie vzduchového pilota, kompatibilné s automatickým prepojením a diaľkovou presnou reguláciou tlaku.

Technické špecifikácie

     • Pracovné médium: Vyčistite filtrovaný stlačený vzduch

     • Maximálny vstupný tlak: 1,0 MPa

     • Rozsah nastavenia tlaku: 0,005 – 0,2 MPa / 0,01 – 0,4 MPa / 0,01 – 0,8 MPa

     • Prevádzková teplota: -5℃～+60℃

     • Veľkosť portu: Rc 1/8, 1/4, 3/8, 1/2

     • Typ ovládania: Manuálne nastavenie / Diaľkové ovládanie Air Pilot

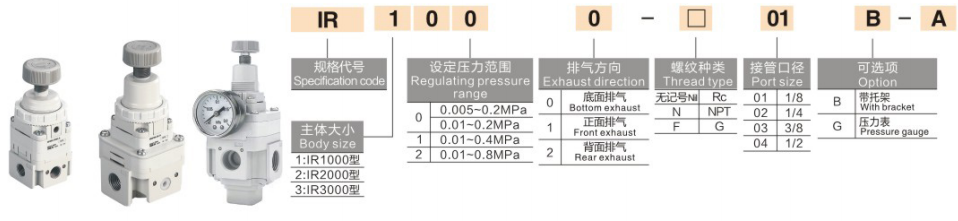

Klasifikácia produktovej série

     • IR1000: Mini typ s 1/8” portom pre mikro presné ovládanie

     • IR2000: Štandardný 1/4” port pre všeobecnú presnú automatizáciu

     • IR3000: Port s veľkým prietokom 3/8”–1/2” pre zariadenia s veľkým objemom

     • Séria IR□100: Model diaľkového ovládania Air Pilot pre automatické prepojenie systému

Aplikačné odvetvia

     Presné meranie tlaku a testovanie úniku vzduchu, zariadenia na lepenie polovodičov a elektronických lisovníc, kontrola napätia fólií a textílií, kalibrácia tlačového tlaku, robotické presné polohovanie a uchopenie, lekárske laboratórne prístroje, automobilové presné striekacie a upínacie systémy.
