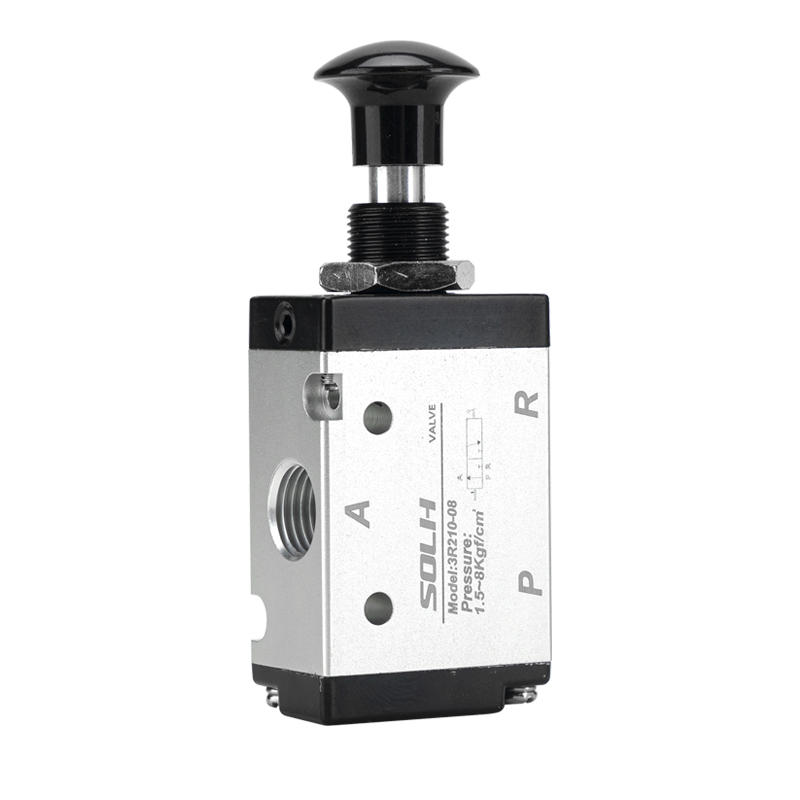

SOLH 3L séria 3/2-cestných ručných ťahových smerových ventilov sa riadi štandardnými priemyselnými špecifikáciami s predvolenou normálne uzavretou (NC) štruktúrou vybavenou automatickým návratom pružiny. Tento ručný pneumatický ventil, ovládaný priamočiarym axiálnym pohybom rukoväte push-pull, nevyžaduje žiadne elektrické časti ani signály pneumatického pohonu, čo z neho robí skutočne bezpečný ručný spínací komponent pre pneumatické obvody. Je široko používaný pre jednočinné ovládanie valcov, zapínanie a vypínanie okruhu, uvádzanie do prevádzky a bezpečnostné blokovacie systémy, zvlášť ideálne pre ladenie v teréne, núdzové vypnutie a pracovné prostredia náchylné na výbuch. Usporiadanie s tromi otvormi je v súlade s univerzálnymi priemyselnými štandardmi: P pre hlavný prívod stlačeného vzduchu, A pre pracovný výstupný otvor spájajúci jednočinné valce a R pre výfukový otvor kompatibilný so štandardnými tlmičmi na zníženie hluku výfuku. V normálnom uvoľnenom stave vstavaná vratná pružina stlačí presnú cievku, aby utesnila vstup P; port A sa pripája k R na uvoľnenie tlaku, aby sa udržal uzavretý bezpečný stav. Ručné potiahnutie rukoväte posúva cievku tak, aby sa pripojili porty P a A na prívod vzduchu na poháňanie pohybu valca. Po uvoľnení pružina okamžite resetuje ventil, preruší prívod vzduchu a vypustí zvyškový tlak, aby sa zabránilo neúmyselnej nepretržitej prevádzke. Ventil skonštruovaný z robustných krytov z hliníkovej zliatiny a presných cievok s nízkym trením podporuje prevádzku bez mazania so stabilným tesniacim výkonom. Štyri triedy veľkostí od kompaktných 3L100 až po vysokovýkonné 3L400 so špecifikáciami závitu krytu M5, G1/8, G1/4, G3/8 a G1/2; Na uspokojenie globálnych požiadaviek na inštaláciu sú k dispozícii možnosti závitov PT, NPT a G. Ventil podporuje montáž na panel a montáž na základňu, pričom má rovnaké inštalačné rozmery ako vzduchom ovládané ventily 3A pre bezproblémovú výmenu medzi manuálnym a pneumatickým režimom ovládania. Bez akýchkoľvek elektrických komponentov poskytuje beziskrovú prevádzku vhodnú do horľavých, prašných a vlhkých dielní, bežne sa používa na ručné upínanie, ovládanie vyhadzovacieho valca, bezpečnostné blokovanie údržby zariadení a kombinované manuálne-pneumatické logické riadiace systémy spárované s 3A pilotnými ventilmi.

3/2-cestný ručný ťahací ventil série 3L | Pneumatický ventil s manuálnou pružinou

Značka: SOLH by Richge Technology


1. Prehľad produktu a základná štruktúra

     Séria SOLH 3L je štandardom AirTAC3/2-cestný manuálny push-pull smerový regulačný ventil s normálne uzavretým (NC) dizajnom. Priamo spína pneumatické okruhy pomocou axiálnej rukoväte tlače a ťahania. Ako čisto ručný pneumatický komponent bez elektrických alebo pneumatických zdrojov pohonu sa špeciálne používa na jednočinné ovládanie valcov, zapnutie a vypnutie vzduchového okruhu, krokovanie a bezpečnostné blokovacie systémy zariadení, ktoré sa široko používajú pri ladení, núdzovom zastavení a pracovných scenároch odolných voči výbuchu.

  1.1 Štandardná definícia 3-portového rozhrania

     • P Port: Hlavný vstupný port stlačeného vzduchu

     • Prístav: Pracovný výstupný port, pripojený k jednočinným valcom

     • R Port: Výfukový port, podpora inštalácie tlmiča na zníženie hluku

     • Režim jazdy: Axiálne priame manuálne ovládanie push-pull

     • Štrukturálna vlastnosť: Presná štruktúra cievky, telo z vysokopevnostnej hliníkovej zliatiny, vstavaný pružinový mechanizmus automatického resetovania


2. Princíp fungovania 3/2

     • Normálny stav resetovania: Vnútorná pružina napína cievku, vstup P je zatvorený, pracovný port komunikuje s výstupným otvorom R na uvoľnenie tlaku.

     • Pracovný stav ťahania: Ručne potiahnite axiálnu rukoväť, aby ste obrátili jadro ventilu, port P komunikuje s portom A pre prívod vzduchu, výstup R je zatvorený, aby poháňal činnosť valca.

     • Uvoľnite Reset: Uvoľnite rukoväť, ventil sa silou pružiny automaticky resetuje, preruší prívod vzduchu a vypustí zvyškový tlak.

     • Základná logika: Štandardná normálne uzavretá štruktúra NC s funkciou manuálneho resetovania, ktorá účinne zabraňuje nesprávnej prevádzke a zaisťuje bezpečnosť zariadenia.


3. Štandardné pravidlá kódovania modelov a bežné modely

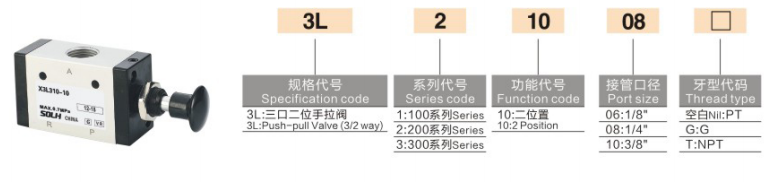

 1. Logika kódovania: 3L [Kód veľkosti] 10 - [Veľkosť portu] [Typ závitu]

Segment kódu

Podrobná definícia

3L

Séria 3/2-cestných ručných ručných ventilov

Kód veľkosti

1 = 100 (M5/G1/8"); 2 = 200 (G1/4"); 3=300(G3/8"); 4=400(G1/2")

10

Opravený kód pre 3/2-cestnú štruktúru resetovania pružiny

Veľkosť portu

06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

Typ vlákna

Prázdny = štandardný závit PT; T=závit NPT; G=G závit

 2. Bežné modely hlavného prúdu

     • 3L110-06: Port G1/8, mini ručný ťahací ventil pre mikropneumatické systémy

     • 3L210-08: Port G1/4, najuniverzálnejší model, dokonale zladený so štandardnými jednočinnými valcami

     • 3L310-10: Port G3/8, dizajn s veľkým prietokom pre zariadenie valcov s vysokým ťahom

     • 3L410-15: Port s veľkým otvorom G1/2, vhodný pre vysokovýkonné pneumatické okruhy s veľkým prietokom


4. Univerzálne základné technické parametre

Položka parametra

Špecifikácia

Pracovné médium

Filtrovaný stlačený vzduch (presnosť filtrácie ≥40μm)

Rozsah pracovného tlaku

0.15~0,8 MPa

Dôkazný tlak

1,2 MPa

Rozsah pracovnej teploty

-20 ℃~+70 ℃

3L110-06 Parameter prietoku

Efektívna plocha 10,2 mm², Cv=0,6

3L210-08 Parameter prietoku

Efektívna plocha 17,0 mm², Cv=1,0

3L310-10 Prietokový parameter

Efektívna plocha 28,0 mm², Cv=1,65

Požiadavka na mazanie

Dizajn bez mazania (voliteľné mazanie pre špeciálne podmienky)

Spôsob inštalácie

Montáž na panel / montáž na základňu, viacpolohová pevná inštalácia

Materiál tela

Vysoko pevná hliníková zliatina


5. Hlavné výhody produktu

     • Čistý manuálny bezpečnostný dizajn odolný proti výbuchu: Žiadne elektrické komponenty a zdroje ovládania vzduchu, nulové riziko iskier. Vhodné pre núdzové zastavenie, ladenie zariadení a prašné prostredie odolné voči výbuchu s mimoriadne vysokou prevádzkovou bezpečnosťou.

     • Axiálna prevádzka Push-Pull šetriaca prácu: Priamy lineárny pohyb rukoväte s jasnou spätnou väzbou a ostrým cúvaním, stabilný pocit z ruky a nie je ľahké zaseknúť.

     • Pružinový automatický reset a NC bezpečnosť: Predvolený normálne zatvorený stav, automaticky sa resetuje a preruší prívod vzduchu po uvoľnení rukoväte, čím sa účinne zabráni nepretržitej činnosti spôsobenej nesprávnou obsluhou.

     • Kompaktná a odolná konštrukcia: Integrované telo z hliníkovej zliatiny s dizajnom cievky s nízkym trením, spoľahlivým tesnením, odolnosťou proti opotrebovaniu a dlhou životnosťou.

     • Profesionálne prispôsobenie jednočinného valca: 3/2-cestná vyhradená logika vzduchového okruhu, dokonale prispôsobená pre jednočinné valce s vratnou pružinou, ako sú upínacie a vyhadzovacie mechanizmy.

     • Vysoká kompatibilita a zameniteľnosť: Konzistentná veľkosť inštalácie s pneumatickými regulačnými ventilmi série 3A, ktoré podporujú priamu výmenu a prepínanie manuálnych/pneumatických režimov ovládania.


6. Typické aplikačné scenáre

     • Manuálne ovládanie jednočinných valcov pre systémy upínacieho, vyhadzovacieho a vratného pohybu pružiny

     • Ovládanie zapnutia a vypnutia pneumatického okruhu, ladenie krokovania zariadenia a bezpečnostný spínač údržby

     • Manuálne pneumatické ovládanie pre zóny chránené proti výbuchu, neelektrické a prašné priemyselné prostredia

     • Pneumatické logické systémy zladené s 3A pneumatickými ventilmi pre manuálne/pneumatické kompozitné ovládanie


Zhrnutie jednej vety

     Séria SOLH 3L je klasický 3/2 cestný NC normálne uzavretý ručný push-pull ventil s pružinovým automatickým resetom. Ide o kompaktný, bezpečný a odolný štandardný komponent manuálneho ovládania špeciálne navrhnutý pre pneumatické systémy jednočinného valca.
