Solenoidový ventil série 3V | 3/2 cesta

3/2-cestné pneumatické solenoidové smerové ventily série SOLH 3V sú skonštruované s priamo pôsobiacou aj pilotnou prevádzkou, prispôsobené na pohon jednočinných valcov s vratnou pružinou a spínanie vákuových pneumatických obvodov. Táto séria, ktorá je k dispozícii v konfiguráciách normálne zatvorená (NC) a normálne otvorená (NO), využíva vysoko pevné telá ventilov z ľahkej hliníkovej zliatiny s kompaktným usporiadaním, rýchlou odozvou a stupňom ochrany proti prachu a vode IP65, ktoré fungujú ako štandardný ovládací prvok jadra pre malé a stredne veľké pneumatické automatizačné systémy. Usporiadanie otvorov sa riadi univerzálnymi priemyselnými štandardmi: P pre hlavný prívod vzduchu, A pre realizáciu pracovného portu spájajúceho valce alebo vákuové prísavky, R pre výfukový otvor zladený s tlmičmi na zníženie prevádzkovej hlučnosti. Priamočinné varianty 3V1 a 3V2 podporujú spoľahlivé spúšťanie pri nulovom tlaku v rozmedzí 0~0,8 MPa so spínacou odozvou pod 0,05 s, perfektne sa hodia pre nízkotlakové plynovody a scenáre podtlakového riadenia vákua. Pilotne riadená séria 3V100/3V200/3V300 sa vyznačuje väčšou prietokovou kapacitou a nižšou spotrebou energie cievky, čo si vyžaduje minimálny vstupný tlak 0,15 MPa pre stabilné spínanie, aby sa uspokojili konvenčné pneumatické slučky s vysokým prietokom. Celá séria je vybavená tlačidlom ručného ovládania v štýle náprstku pre pohodlné ladenie na mieste počas inštalácie a údržby a podporuje bezolejovú prevádzku so stabilným tesniacim výkonom. Špecifikácie viacerých závitov vrátane M5, G1/8, G1/4 a G3/8 sú voliteľné, spárované s bežným globálnym striedavým a jednosmerným napätím a dvoma režimami zapojenia zásuvky DIN a pohyblivých vodičov. Môže priamo nahradiť tradičné 3A vzduchové riadiace ventily a 3L ručné ťažné ventily bez štrukturálnych úprav, široko nasadené v mechanizmoch na upínanie obrobkov, prepínanie vákuovej adsorpcie, pneumatická ochrana blokovania a ovládanie posúvania malých akčných členov.

3/2 cestný pneumatický solenoidový ventil série 3V | Priamo a pilotne ovládaný NC/NO regulačný ventil

Značka: SOLH by Richge Technology


1. Prehľad produktu a štrukturálne rozhranie

     Séria SOLH 3V je štandardom3/2 cestný elektricky ovládaný smerový solenoidový ventil dostupné vpriamo pôsobiace apilotne ovládané štruktúry. Navrhnutý špeciálne pre jednočinné ovládanie valcov, spínanie pneumatického okruhu a reguláciu vákuového systému, poskytuje dve konfigurácie jadra: normálne zatvorené (NC) a normálne otvorené (NO). S odolným telom z hliníkovej zliatiny, kompaktnou konštrukciou, rýchlou odozvou a voliteľným spúšťaním bez tlaku slúži ako štandardný univerzálny regulačný ventil pre miniatúrne pneumatické automatizačné systémy.

  1.1 Definícia štandardného 3/2-cestného portu

     • P Port: Hlavný prívod vzduchu

     • Prístav: Pracovný port, pripojený k jednočinným pneumatickým valcom alebo vákuovým tryskám

     • R Port: Otvor na výfuk vzduchu, nainštalujte tlmič na zníženie hluku

  1.2 Klasifikácia pohonu a konštrukcie

     • Režim jazdy: Elektromagnetické priamo pôsobiace / pilotne ovládané voliteľné

     • Typ série: Priamočinné (3V1/3V2); Pilotne ovládané (3V100/3V200/3V300)

     • Materiál tela: Vysoko pevná hliníková zliatina, ľahká a odolná


2. Princíp činnosti 3/2 cestného ventilu

     Séria 3V využíva dizajn riadenia s jednou cievkou, rozdelený na typy NC a NO s úplne nezávislou pracovnou logikou, široko používaný na automatické resetovanie valca a ovládanie vákuového okruhu.

  2.1 Normálne uzavretý (NC) – najbežnejší typ

  Použiteľné modely: 3V110, 3V210, 3V310

     • Stav resetovania pri vypnutí: Reset pružiny utesňuje vstupný port P; Port A komunikuje s portom R pre výfuk, žiadny výstupný tlak.

     • Pracovný stav zapnutia: Elektromagnetická sila ťahá jadro ventilu k prepnutiu; Vstup P sa spája s pracovným portom A pre prívod vzduchu; R výfukový otvor je úplne uzavretý.

  2.2 Normálne otvorený (NO) typ

  Použiteľné modely: 3V120, 3V220, 3V320

     • Stav resetovania pri vypnutí: Vstup P komunikuje s pracovným portom A pre nepretržitý prívod vzduchu; R výfukový otvor je uzavretý.

     • Pracovný stav zapnutia: Vstupný port P je utesnený; Pracovný port komunikuje s portom R na uvoľnenie tlaku a výfuk.


3. Klasifikácia série a parametre špecifikácie

  3.1 Séria s priamym pôsobením (3V1 / 3V2) – Spustenie s nulovým tlakom

  Hlavná výhoda: Podporuje 0MPa štartovanie pri nulovom tlaku, ultra rýchla odozva (<0,05 s), stabilný výkon pre nízkotlakové a podtlakové pracovné podmienky.

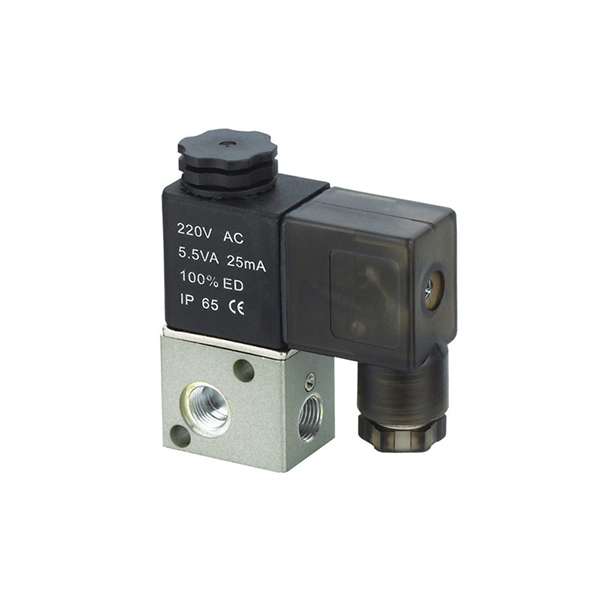

  • Séria 3V1 Micro

○ Veľkosť portu: M5, G1/8 (06)

○ Prietoková plocha: 10,2 mm² (CV=0,6)

○ Typický model: 3V1-06, 3V1-M5

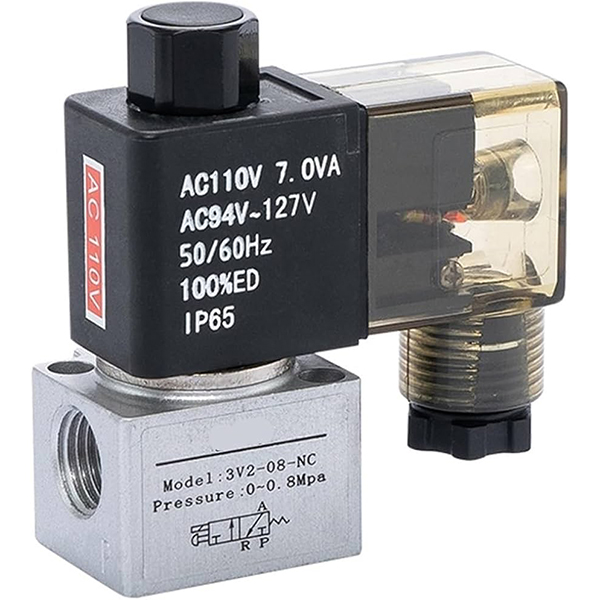

  • Séria 3V2 Mini

○ Veľkosť portu: G1/8 (06), G1/4 (08)

○ Prietoková plocha: 17,0 mm² (CV=1,0)

  3.2 Rad riadený pilotom (3V100 / 3V200 / 3V300) – Veľký prietok

  Hlavná výhoda: Veľká prietoková kapacita a nízka spotreba energie; vyžaduje minimálny spúšťací tlak pre stabilné spínanie, vhodné pre štandardné tlakové pneumatické obvody.

  • Séria 3V100: Veľkosť portu M5, G1/8 (06)

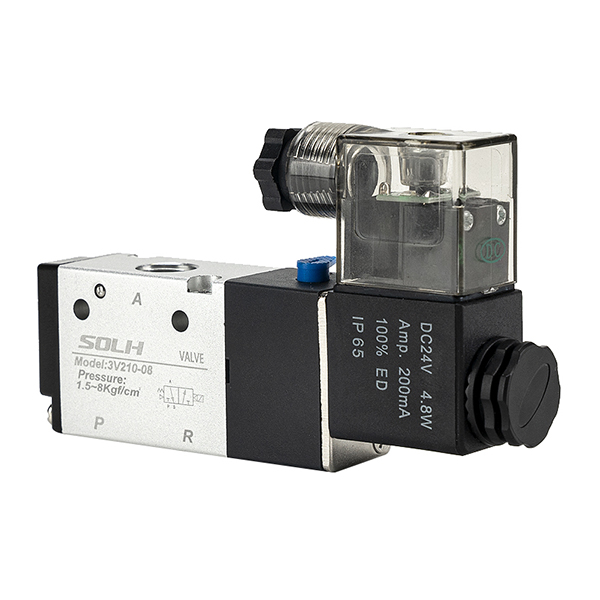

  • Univerzálna séria 3V200

○ Veľkosť portu: G1/4 (08)

○ Prietoková plocha: 17,0 mm² (CV=1,0)

○ Typický model: 3V210-08

  • Séria 3V300 s veľkým prietokom

○ Veľkosť portu: G3/8 (10)

○ Prietoková plocha: 28,0 mm² (CV=1,65)


4. Vyplňte pravidlá kódovania modelov a príklady objednávok

  1. Logika kódovania: 3V [Kód série] [Kód funkcie] - [Veľkosť portu] [Kód napätia] [Kód zapojenia]

Segment kódu

Podrobná definícia

3V

Séria 3/2 cestných pneumatických elektromagnetických smerových ventilov

Kód série

1=3V1, 2=3V2, 100=3V100, 200=3V200, 300=3V300

Kód funkcie

10 = normálne zatvorené (NC), 20 = normálne otvorené (NIE)

Kód veľkosti portu

06=G1/8", 08=G1/4", 10=G3/8"

Kód napätia

B=DC24V, A=AC220V, C=AC110V

Kód zapojenia

F=Typ zásuvky DIN, predvolený=typ vodiča

 2. Príklady štandardných objednávok

     • 3V210-08-B: 3/2 cesta, typ NC, port G1/4, DC24V, pripojenie do zásuvky DIN

     • 3V1-06-A: 3/2 cesta, typ NC, port G1/8, AC220V


5. Základné technické parametre

Položka parametra

Špecifikácia

Pracovné médium

Filtrovaný stlačený vzduch (presnosť filtrácie ≥40μm)

Rozsah pracovného tlaku

Priamočinné (3V1/2): 0~0,8 MPa (k dispozícii je nulový tlak)
Pilotne riadené (3V100/200/300): 0,15~0,8 MPa

Dôkazný tlak

1,2 MPa

Pracovná teplota

-20 ℃ ~ +70 ℃

Stupeň ochrany

IP65 (odolný voči prachu a vode)

Tolerancia napätia

AC ±15%, DC ±10%

Manuálne ladiace zariadenie

Ručné testovacie tlačidlo typu náprstku pre pohodlnú inštaláciu a údržbu

Požiadavka na mazanie

Prevádzka bez mazania


6. Hlavné výhody produktu

     • Vyhradený 3/2 Way Design: Dokonale zladené s jednočinnými valcami s vratnou pružinou, exkluzívne na upínanie, zdvíhanie a resetovanie pneumatického vykonávania.

     • Duálne pracovné režimy: Voliteľné typy Normálne zatvorené (reset pri vypnutí) a Normálne otvorené (fungovanie pri vypnutí) na prispôsobenie sa rôznym procesným logikám.

     • Možnosti duálneho disku: Priamočinný typ podporuje spúšťanie pri nulovom tlaku pre scenáre podtlaku/nízkeho tlaku; pilotný typ zabezpečuje stabilnú prevádzku s veľkým prietokom a nízkym výkonom.

     • Kompaktný a odolný: Mini integrovaná štruktúra, vynikajúci tesniaci výkon, dlhá životnosť a dizajn bez mazania.

     • Flexibilná elektrická konfigurácia: Viacnásobné špecifikácie napätia (AC220V/110V/24V, DC24V/12V) a režimy dvojitého zapojenia spĺňajú globálne požiadavky na prispôsobenie.

     • Vysoká kompatibilita: Rovnaká inštalačná veľkosť ako 3A pneumatické ovládacie ventily a 3L ručné ťahové ventily, podporujúce priamu výmenu a upgrade.


7. Typické aplikačné scenáre

     • Automatické ovládanie jednočinných valcov (upínanie, zdvíhanie, mechanizmus resetovania pružiny)

     • Prepínanie systému vákuového generátora a vákuovej sacej dýzy (priamočinný typ podporuje podtlakovú reguláciu)

     • Ovládanie zapnutia a vypnutia pneumatického okruhu, bezpečnostné blokovanie zariadenia, kroková prevádzka malého ovládača

     • Priama náhrada za 3A vzduchom riadené ventily a 3L ručne ovládané ventily v štandardných pneumatických systémoch


Zhrnutie jednej vety

     Séria SOLH 3V je štandardný 3/2 cestný elektromagnetický smerový ventil s duálnymi režimami NC/NO a priamymi/pilotnými duálnymi pohonnými štruktúrami, profesionálne aplikovaný na jednočinný pohon valca a ovládanie vákuového okruhu, ktorý slúži ako hlavný ovládací prvok pre miniatúrne pneumatické automatizačné systémy.
