1. Prehľad produktu a základná štruktúra

     Séria SOLH 4A je štandardom AirTAC5/2 cestný a 5/3 cestný externý pneumatický smerový regulačný ventil, považovaný začisto pneumatická verzia solenoidových ventilov série 4V. Plne poháňaný vzduchovými signálmi bez akýchkoľvek elektrických komponentov alebo elektromagnetických cievok poskytuje skutočne bezpečný výkon pneumatického spínania. Navrhnutý pre pneumatické obvody bez napájania a bezpečnostného blokovania odolné voči výbuchu, vyznačuje sa štruktúrou cievkového typu, spoľahlivým tesnením a telom z vysokopevnostnej hliníkovej zliatiny, čím sa dosahuje dokonalá kompatibilita a zameniteľnosť s bežnými ventilmi série 4V.

  1.1 Štandardná definícia 5-portového rozhrania

     • P Port: Hlavný vstupný port stlačeného vzduchu

     • Pracovné porty A/B: Výstupné porty na pripojenie dvojčinných valcov na ovládanie vysúvania a zasúvania

     • R/S výfukové porty: Pretlakové výfukové otvory, kompatibilné so štandardnou inštaláciou tlmiča

     • Režim jazdy: Externé pneumatické ovládanie, vstup vzduchových signálov z obojstranných ovládacích portov

     • Funkcia štruktúry: Presný dizajn posuvnej cievky, odolné telo z hliníkovej zliatiny, stabilný tesniaci výkon s dlhou životnosťou

2. 5/2 cestný pneumatický regulačný ventil (základný reverzný)

  2.1 Jednoduché pneumatické ovládanie (4A110/210/310/410)

     • Pracovný princíp: Tlak vzduchu aplikovaný na jeden bočný ovládací port pre reverzáciu ventilu; automatický reset pružiny po uvoľnení tlaku.

     • Základné charakteristiky: Bezpečný resetovací dizajn s odpojením vzduchu, jednoduchou štruktúrou a vysokou prevádzkovou stabilitou.

     • Typický model: 4A210-08 (port G1/8, jednoduché ovládanie vzduchu, 5/2 cesta)

  2.2 Dvojité pneumatické ovládanie (4A120/220/320/420)

     • Pracovný princíp: Striedavé natlakovanie obojstranných otvorov na ovládanie vzduchu; žiadna resetovacia pružina, udržiava aktuálnu polohu ventilu po vypnutí vzduchu pomocoufunkcia blokovania pamäte.

     • Základné charakteristiky: Vysoká presnosť polohovania, energeticky úsporná prevádzka (nie je potrebný nepretržitý prívod vzduchu), stabilné držanie polohy vypnutého vzduchu.

     • Typický model: 4A220-08 (port G1/8, dvojité ovládanie vzduchu, 5/2 cesta)

3. 5/3-cestný dvojitý pneumatický regulačný ventil (presné medziľahlé ovládanie)

  Všetky 5/3-cestné modely série 4A (4A130/230/330/430) využívajú dvojité pneumatické ovládanie, vybavené tromi profesionálnymi funkciami strednej polohy, aby spĺňali pokročilé požiadavky na pneumatické ovládanie.

     • Uzavreté centrum (typ C): Všetky porty sú úplne zatvorené v strednej polohe. Realizuje blokovanie valcov, udržiavanie tlaku a ochranu proti pádu pre vertikálne a závesné stanice.

     • Stred výfuku (typ E): Pracovné porty A/B komunikujú s výfukovými otvormi v strednej polohe. Systém úplne uvoľní tlak, čo umožňuje voľné plávanie valca, manuálne ladenie a bezpečnostnú ochranu zariadenia.

     • Stred tlaku (typ P): Vstup vzduchu P komunikuje s oboma portami A/B v strednej polohe. Konvertuje dvojčinný valec na jednočinný výstup, vhodný na synchrónne upínanie a kontrolu vyváženia sily.

4. Štandardné pravidlá kódovania modelov a bežné modely

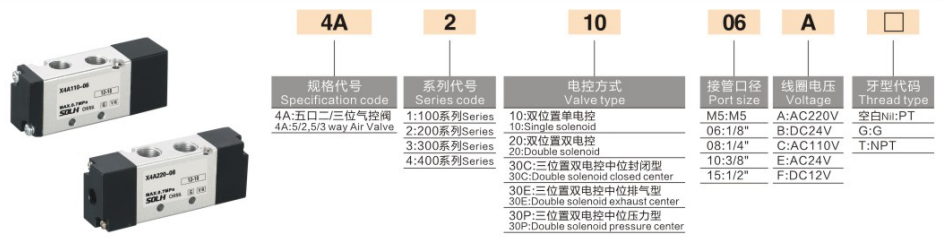

 1. Logika kódovania: 4A [Kód veľkosti] [Kód ovládania/strednej funkcie] - [Veľkosť portu]

  2. Hlavné bežné modely

     • 4A210-08: Jednoduché pneumatické ovládanie, 5/2 cestné, port G1/4

     • 4A220-08: Dvojité pneumatické ovládanie, 5/2 cesta, port G1/4

     • 4A230C-08: Dvojité pneumatické ovládanie, 5/3 uzavretý stred, port G1/4

     • 4A310-10: Jednoduché pneumatické ovládanie, 5/2 cesty, veľký prietokový port G3/8

5. Univerzálne základné technické parametre (AirTAC Standard)

6. Hlavné výhody produktu

     • Vlastná výbušnosť a bezpečnosť: Čistá pneumatická štruktúra bez elektrických komponentov a iskier. Plne prispôsobiteľné prašnému, vlhkému, horľavému a výbušnému pracovnému prostrediu, čím sa realizuje bezpečná prevádzka s nulovým rizikom.

     • Funkcia pamäte Dual Control: Modely s dvojitým pneumatickým ovládaním udržujú polohu ventilu po vypnutí vzduchu, podporujú dlhodobé polohovanie a udržiavanie tlaku bez nepretržitého prívodu vzduchu, šetria energiu a sú stabilné.

     • Všestranné trojpolohové stredné funkcie: Vybavené tromi strednými režimami C/E/P na pokrytie požiadaviek na uzamykanie valcov, uvoľnenie tlaku, voľne plávajúce a synchrónne upínanie.

     • 100% univerzálna zameniteľnosť: Konzistentné inštalačné rozmery a prietokové parametre so 4V solenoidovými ventilmi, umožňujúce priamu výmenu a upgrade elektrických riadiacich systémov na čisto pneumatické systémy.

     • Stabilný a odolný výkon: Presná štruktúra cievky s nízkym trecím odporom, nízkym štartovacím tlakom, vynikajúcou vzduchotesnosťou a dlhou životnosťou s prevádzkou bez mazania.

7. Typické aplikačné scenáre

     • Pneumatické ovládanie spätného chodu dvojčinného valca a bezpečnostné blokovacie systémy zariadení

     • Nevýbušná zóna, neenergetické zariadenia, pneumatické riadiace obvody banského, chemického a náterového priemyslu

     • Bezpečnostné pneumatické obvody vyžadujúce reset prerušenia vzduchu alebo dlhodobé držanie polohy

     • Čisto pneumatické logické systémy zložené z ručných ventilov, mechanických riadiacich ventilov a pneumatických pojazdových ventilov

Zhrnutie jednej vety

  Séria SOLH 4A je univerzálny 5/2 a 5/3 cestný čistý pneumatický smerový ventil s jednoduchým/dvojitým ovládaním vzduchu a tromi strednými funkciami C/E/P. Vďaka vnútornej bezpečnosti a vymeniteľným rozmerom série 4V je preferovaným základným komponentom pre nevýbušné, neelektrické a vysoko bezpečné pneumatické riadiace obvody.
