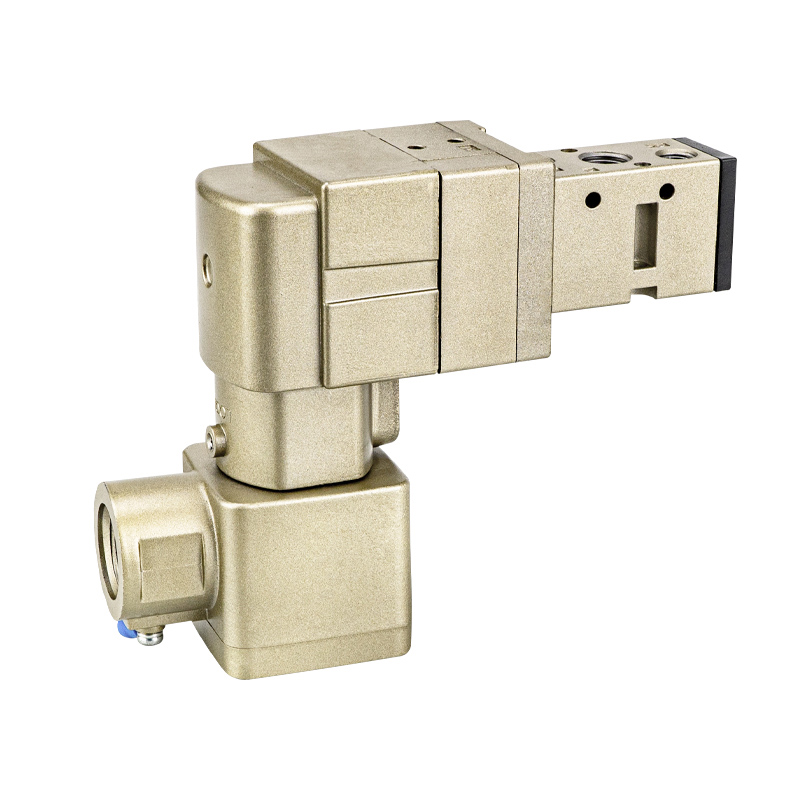

Nevýbušné solenoidové ventily série 50-VFE / 50-VPE riadené pilotom

Značka:SOLH od Richge Technology

 I. Prehľad produktu

     Séria SOLH 50 je nevýbušný pilotný riadený elektromagnetický ventil odolný voči výbuchu rozdelený do dvoch základných modelov:

     --50-VFE: 5/2-cestný ohňovzdorný solenoidový ventil

     --50-VPE: 3/2-cestný ohňovzdorný solenoidový ventil

     Celá séria je certifikovaná certifikáciou Ex d Ⅱ BT4 nehorľavá, povinnou certifikáciou China Ex-CCC proti výbuchu a medzinárodným schválením TIIS na ochranu proti výbuchu s vodotesnosťou a prachotesnosťou IPX6. Je vhodný pre horľavé a výbušné plyny v zóne 1 a 2, vrátane náterov, lítiových batérií, chemikálií, atramentu, prachových obalov a podporných zariadení pre olej a plyn.

     Všetky cievky zdieľajú jednotnú spotrebu energie 3,5 W, dizajn bez mazania a podporujú dve formy inštalácie: individuálnu montáž so závitom a ostrovček ventilového rozdeľovača s viacerými stanicami.

Základný rozdiel medzi dvoma modelmi

     --50-VFE: Pre obojsmerný pohon dvojčinných valcov

     --50-VPE: Kompatibilné s vákuovými podtlakovými a jednočinnými okruhmi valcov

     Kryt a cievky odolné voči výbuchu sú medzi týmito dvoma modelmi plne zameniteľné, zatiaľ čo vzduchové kanály ventilov a základne rozdeľovača sú úplne nezameniteľné.

2. Univerzálne štandardné špecifikácie odolné voči výbuchu (platí pre oba modely)

2.1: Parametre bezpečnosti proti výbuchu

     -- Značka výbuchu: Ex d Ⅱ BT4 Gb (Max. povrchová teplota T4: 135 °C); voliteľné nízkoteplotné verzie T5 / T6

     - Trieda ochrany: IPX6, odolný voči striekajúcej vode, stabilný vo vlhkom a prašnom prostredí dielne

     --Certifikácie: Čína povinná Ex-CCC, japonský TIIS, medzinárodná norma proti výbuchu IEC, environmentálna zhoda RoHS

     --Nebezpečné zóny: Výbuch plynu Zóna 1, Zóna 2; kompatibilný s pracovným prostredím s etylénom, propylénom, rozpúšťadlom na farby a horľavým prachom

     --Možnosti zapojenia: Kovová nehorľavá káblová vývodka typu T, krabica na vedenie ohňovzdorných zásuviek typu L, aby sa zabránilo úniku elektrickej iskry

     --Napätia cievky: DC24V / DC12V, AC220V / AC110V; konštantný výkon cievky 3,5 W, nízka tvorba tepla pre bezpečnosť pri výbuchu

2.2 Všeobecné mechanické parametre

     -- Pracovné médium: Suchý čistý stlačený vzduch, inertný plyn; vákuová prevádzka je k dispozícii len pre 50-VPE

     -- Mazanie: Bez mazania, zladené s bezolejovou vzduchovou kombinovanou jednotkou AFC; Trojité jednotky olejovej hmly AC/BC sú pre vákuové okruhy zakázané

     --Manuálne ovládanie: Tlačný ručný kolík, uzamykateľný / nezamykateľný voliteľný na testovanie obvodu vo vypnutom stave

     - Inštalácia: Ventil je možné namontovať v akomkoľvek uhle bez obmedzenia gravitácie

     --Max spínacia frekvencia: 1Hz cyklus; Doba odozvy ≤45 ms (testované pri štandardnom prívode vzduchu 0,5 MPa)

     --Prevádzková teplota: verzia T4: -10 ℃ ~ +50 ℃; Nízkoteplotná verzia T6: -10 ℃ ~ +40 ℃ (nie je povolená vnútorná námraza)

3.  5-portový elektromagnetický ventil odolný proti výbuchu série 50-VFE (séria 50-VFE3000 / 5000)

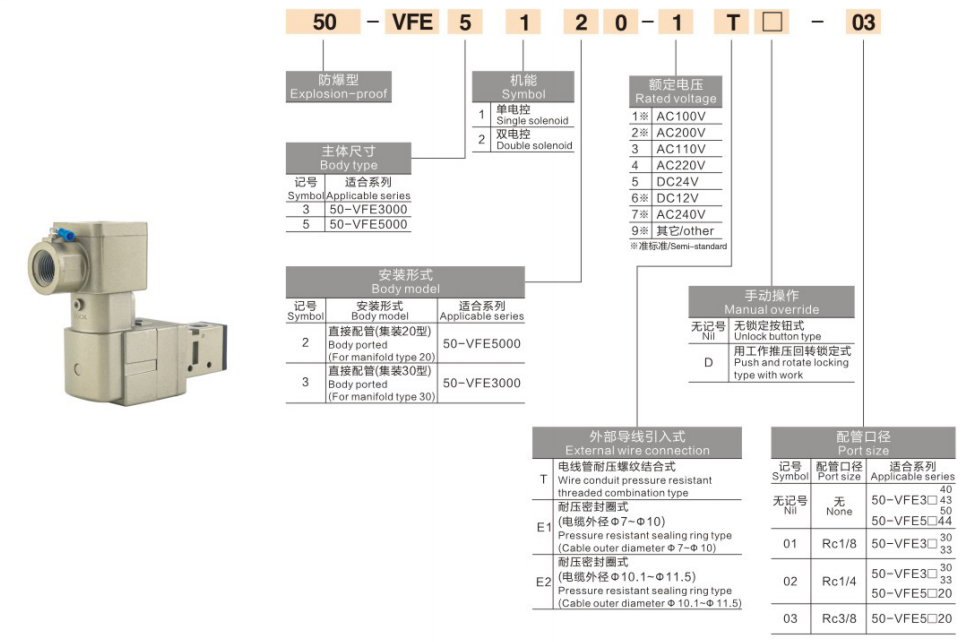

3.1 Definícia kódu modelu (Príklad: 50-VFE51201T)

     --50: Nehorľavý kód série

     --VFE: 5/2-cestný ventil s elastickým tesnením

     --5: špecifikácia vysokého prietoku 5000

     --1: Spätná pružina jedného solenoidu

     --2: Priama montáž so závitom

     --0: Štandardná konfigurácia

     --1: Závit portu G1/4

     --T: Kovová nehorľavá káblová vývodka

Podšpecifikácie modelu

     --50-VFE3000:Kompaktný nízky prietok, efektívna plocha prierezu 18 mm², Cv=1,0, port G1/8

     --50-VFE5000:Štandardný prietok hlavného prúdu, efektívna plocha prierezu 45 mm², Cv=2,5, hlavný port G1/4

3.2 Štruktúra a logika vzduchového okruhu (5/2 cesta)

    --Definícia portu:P prívodný vstup, A výstup, B výstup, R1/R2 dva nezávislé výfukové otvory; hlavný ventil + centrálny výfukový ventil pilotného ventilu, nie je potrebné žiadne samostatné potrubie pilotného výfuku na zjednodušenie usporiadania zapojenia

     --Štruktúra cievky:Elastické tesnenie pilotnej cievky; minimálny tlakový rozdiel 0,15 MPa potrebný na pohon cievky, nemôže sa posunúť pod podtlakom vákua

Funkčné režimy

    --Spievajtele solenoid (prípona 1):Energizované -> P->A, B->R2; reset pružiny vypnutia → P→B, A→R1, jednosmerný reset valca

    --Dvojitý solenoid (prípona 2):Funkcia aretačnej pamäte, udržiava polohu ventilu po výpadku prúdu, ideálne pre upínacie stanice s dlhodobým udržiavaním tlaku

3.3 Zodpovedajúce inštalačné príslušenstvo

     --Montáž na závit:Priame závitové pripojenie G1/8, G1/4, kompatibilné s nástrčnými fitingami KQ2 a PU/PA pneumatickými hadicami

     --Ostrovček rozdeľovacieho ventilu:Vyhradená 5-portová základňa rozdeľovača 50-VV5FE3 (pre sériu 3000) / 50-VV5FE5 (pre sériu 5000), podporuje centralizované zásobovanie vzduchom až 10 staníc; vzduchové kanály rozdeľovača sú vhodné len pre ventily VFE, zmiešaná montáž s 3-cestnými ventilmi VPE je zakázaná

3.4 Typické aplikácie (iba pre obvody dvojčinného valca)

     --Dvojčinný prenos, zátka, lisovacie upínacie valce na výrobných linkách odolných voči výbuchu

     -- Ovládanie spínania ovládača pneumatického guľového ventilu / klapky NAMUR pre chemické potrubia

     --Centralizovaná automatizácia ventilových ostrovčekov pre dielne na nanášanie náterov a lítiových batérií

     --Všetky pneumatické systémy odolné voči výbuchu vyžadujúce obojsmerný pohyb valca na vysúvanie a zasúvanie

3.5 Obmedzenie Poznámka

     Vákuové okruhy sú prísne zakázané. Bez dostatočného tlakového rozdielu pod podtlakom sa cievka nemôže posunúť, čo vedie k strate prísavky a poruche valca. Kompatibilné iba so štandardným 0,2~0,9MPa prívodom vzduchu s kladným odporom.

4. 3-portový elektromagnetický ventil odolný proti výbuchu série 50-VPE (séria 50-VPE500 / 700)

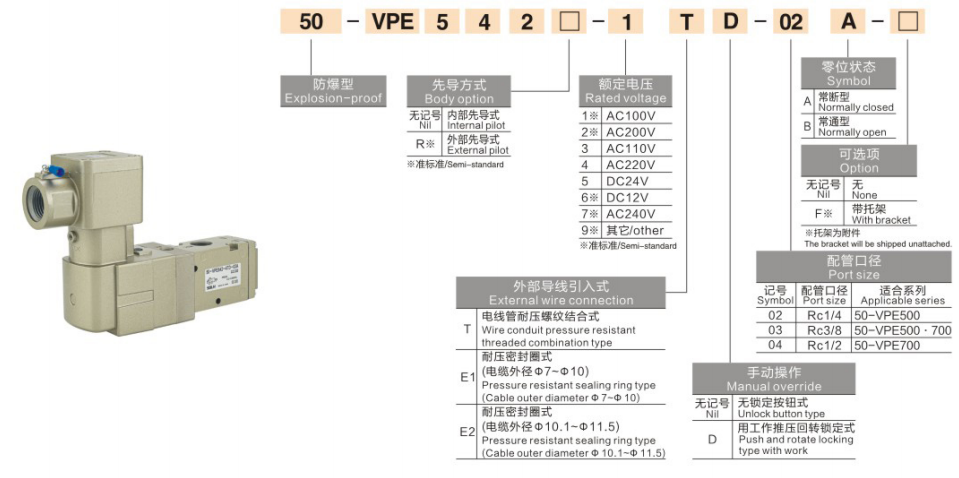

4.1 Definícia kódu modelu (Príklad: 50-VPE54201T)

     --50: Nehorľavý kód série

     --VPE: 3/2-cestné elastické tesnenie riadiaceho tanierového ventilu

     --542: Špecifikácia VP500, závitové normálne uzavreté NC

     --0: Štandardná konfigurácia

     --1: Závit portu G1/4

     --T: Kovová nehorľavá káblová vývodka

Podšpecifikácie modelu

     --50-VPE500: Štandardný prietok, efektívna plocha prierezu 41,4 mm², Cv=2,3, pre konvenčnú vákuovú manipuláciu

     --50-VPE700: Vysoký prietok, efektívna plocha prierezu 72 mm², Cv=4,0, pre vákuovú prepravu veľkých listov a kartónov s viacerými otvormi

4.2 Štruktúra a logika vzduchového okruhu (3/2 normálne uzavreté NC, NO konvertibilné)

     --Port Definícia: P prívodný vstup, A výstup, R jednoduchý výfuk; nezávislý pilotný výfukový otvor PE. V oblastiach s vysokou prašnosťou v nevýbušnom prevedení môže vonkajšie potrubie viesť výfukové plyny do bezpečných oblastí

     - Štruktúra cievky: Pilotný typ s pevným tesnením, spúšťanie s nulovým rozdielovým tlakom, stabilná prevádzka pri plnom vákuu až do -101,2 kPa, vyhradený ohňovzdorný ventil pre vákuové okruhy

Pracovná logika NC (žiadne prepínateľné funkcie)

     -- Pod napätím: P pripojený k A pre prívod vzduchu, R zatvorené; vákuový generátor vytvára podtlak, jednočinný valec sa vysúva

     --Vypnutie: P odpojený, A automaticky pripojený k R na uvoľnenie tlaku; prísavka okamžité prerušenie vákua, jednočinná valcová pružina sa automaticky zatiahne. Obrobky sa uvoľnia, keď sa zariadenie s ochranou proti výbuchu vypne, aby sa zvýšila prevádzková bezpečnosť

4.3 Zodpovedajúce inštalačné príslušenstvo

     - Priama montáž so závitom: závitové porty M5, G1/8, G1/4, inštalované priamo pred vákuovými generátormi

     --Vyhradený ostrovček vákuového rozdeľovača: 3-portová exkluzívna základňa 50-VV3PE s nezávislými vzduchovými kanálmi, nie je možné kombinovať s 5-portovými VFE ventilmi

4.4 Hlavné výhody (iba vyhovujúci nehorľavý ventil pre vákuové obvody s ochranou proti výbuchu)

     - Spustenie s nulovým rozdielom tlaku, kompatibilné s podtlakovými a štandardnými pracovnými podmienkami pre pretlak

     --Automatické uvoľnenie tlaku pri strate energie; obrobky sa uvoľnia, keď sa zariadenie s ochranou proti výbuchu zastaví, aby sa predišlo nebezpečenstvu zranenia alebo pádu

     - Tesnenie tanierového taniera s veľmi nízkym únikom, žiadne tlmenie sania počas dlhotrvajúcej vákuovej adsorpcie

4.5 Typické aplikácie

     --Vákuová manipulácia s ochranou proti výbuchu: vákuový generátor ZU/ZB + prísavka na vyrovnávaciu pamäť ZPT pre lítiovú batériu, náter a zber materiálu odolného voči výbuchu potravín

     --Jednočinné vratné pružinové valce na zdvíhanie, upínanie a vyhadzovanie jednoduchých nástrojov

     -- adsorpčný prenos fólií, kartónov a sklenených tabúľ pod negatívnym tlakom v horľavých a výbušných dielňach

     -- Obvody na odpojenie prívodu vzduchu a údržbu pretlakových obvodov pre zariadenia odolné voči výbuchu

5. Porovnávacia tabuľka: 50-VFE VS 50-VPE

6. Štandardné kompletné prispôsobenie pneumatických obvodov s ochranou proti výbuchu

     --Okruh1: Vákuová manipulácia s ochranou proti výbuchu (50-VPE54201T):  Bezolejová kombinácia vzduchu odolná proti výbuchu AFC2000 → 50-VPE54201T → hadica PU6 → priamy vákuový generátor ZU + prísavka na vyrovnávaciu nádrž ZPT

    --Okruh 2: Dvojvalcový prevod s ochranou proti výbuchu (50-VFE51201T):  Vzduchová trojitá jednotka AC2000 do výbušného prostredia → 50-VFE51201T 5-cestný ventilový ostrovček → hadička PU8 → dvojčinný valec do výbušného prostredia SC/SDA

    --Okruh 3: Jednočinný upínací prípravok s ochranou proti výbuchu:  Nevýbušný regulátor tlaku AR → 50-VPE500 → PU4 mikrohadička → MAL mini jednočinný valec

7. Výber a špecifikácie bezpečnostnej prevádzky v nevýbušnom prevedení

    --Vákuové obvody musia prijať iba 50-VPE:  Štruktúra cievky 50-VFE sa nemôže posunúť bez tlakového rozdielu; jeho použitie vo vákuových obvodoch vedie k úplnému zlyhaniu a bezpečnostným rizikám pádu obrobku. Trojité jednotky AC/BC s generátormi olejovej hmly sú prísne zakázané pre vákuové systémy, pretože kontaminácia oleja zablokuje ventil VPE a spôsobí únik.

    --Dvojčinné valce musia mať 5-cestný ventil 50-VFE:  3-portový VPE poskytuje iba jeden výstup vzduchu a nedokáže realizovať obojsmerný pohyb vysunutia a zasunutia valca; nemôže nahradiť 5-cestné ventily.

     --Zmiešaná montáž podstavcov je zakázaná:  5-portová VFE základňa a 3-portová VPE základňa majú nezávislé otvory vzduchových kanálov. Krížová inštalácia spôsobí únik vzduchu z celého okruhu a poruchu zariadenia.

    --Mazákladné pravidlá zapojenia do výbušného prostredia:  Originálne továrenské kovové nevýbušné káblové vývodky typu T sa musia použiť s tesne utesnenými káblami; žiadne odkryté kovové kontakty vo vnútri elektroinštalačných krabíc. Neoprávnená výmena za bežné plastové zásuvky je zakázaná. Ak pilotný PE výfukový otvor potrebuje externú drenáž, potrubie musí viesť výfukové plyny do určených bezpečných zón odolných voči výbuchu, aby sa zabránilo hromadeniu horľavých plynov.

    --Požiadavka na prednú filtráciu prívodu vzduchu:  Vzduchový filter AF/AFC (s presnosťou 5 μm) musí byť nainštalovaný pred ventilmi odolnými proti výbuchu. Prach a vodná para, ktorá sa dostane do tela ventilu, spôsobí zaseknutie cievky, čo môže vyvolať nebezpečenstvo horenia a výbuchu v nevýbušných pracovných podmienkach.

     --Predpisy pre údržbu a generálne opravy:  Pred demontážou kvôli údržbe vypnite predradený ručný guľový ventil HSV a vypustite zvyškový tlak v potrubí. Demontáž krytu odolného proti výbuchu pod napätím alebo pod tlakom je zakázaná; Poškodené nehorľavé spojovacie povrchy stratia platnosť všetkých certifikátov odolných voči výbuchu.

8. Oblasti priemyselných aplikácií

     Lítiové batérie odolné proti výbuchu náterové a montážne linky, automatizácia striekania farieb, automatické ovládanie ventilov chemických potrubí, atramentové tlačové dielne, výrobné linky na výrobu obalov odolných voči výbuchu potravín, pneumatické pohony podporujúce olej a plyn, farmaceutické čisté zariadenia odolné voči výbuchu, manipulátory odolné voči výbuchu na triedenie prachových materiálov.

Zhrnutie jednej vety

     Nehorľavé pilotné solenoidové ventily série SOLH 50 rozdelené na 50-VFE 5-portový typ cievky pre dvojčinné valce a 50-VPE 3-portový typ tanierového ventilu pre vákuové a jednočinné valce, certifikované Ex d II BT4 / CCC / TIIS s krytím IPX6, slúžiace ako certifikované bezpečné pneumatické spínacie linky pre priemyselnú výrobu 1 a výbušniny Zomm Zone2
