Kompaktný pretlakový ventil série AP100

Značka:SOLH od Richge Technology (睿其格科技)

Umiestnenie produktu

     Séria AP100 je priamočinný pružinový kompaktný poistný ventil pre miniatúrne pneumatické obvody. Keď tlak prekročí prednastavenú hodnotu, automaticky vypustí prebytočný vzduch, aby stabilizoval tlak v systéme. Vďaka miniveľkosti a jednoduchému ladeniu tlaku slúži ako ochrana proti pretlaku a komponent riadenia horného limitu tlaku pre kompaktné pneumatické zariadenia.

Štruktúra a pracovný princíp

     - Štruktúra: Priamo pôsobiaca konštrukcia odľahčenia vratnej pružiny bez pilotného ovládania

     --Pracovná logika Zatvorený stav: Systémový tlak nižší ako nastavená hodnota Otvorený stav: Systémový tlak dosiahne alebo prekročí nastavenú hodnotu, vzduch sa vypustí do okolia Stav obnovenia: Ventil sa znova zatvorí, keď tlak klesne pod prednastavenú prahovú hodnotu

     - Jednoduchá mechanická zostava zložená z nastavovacieho gombíka, pružiny a cievky

     --Pripomienka: Nie je certifikovaný ako štandardný poistný ventil JIS, len na reguláciu tlaku a kontrolu pretlaku okruhu

Hlavné kľúčové vlastnosti

1. Ultra-kompaktná ľahká samostatná jednotka

     Celkový rozmer 69×40 mm, čistá hmotnosť iba 0,12 kg. Nezávislý dizajn s jedným telom podporuje priamu inštaláciu, dokonale sa hodí pre úzke a vstavané usporiadanie zariadení.

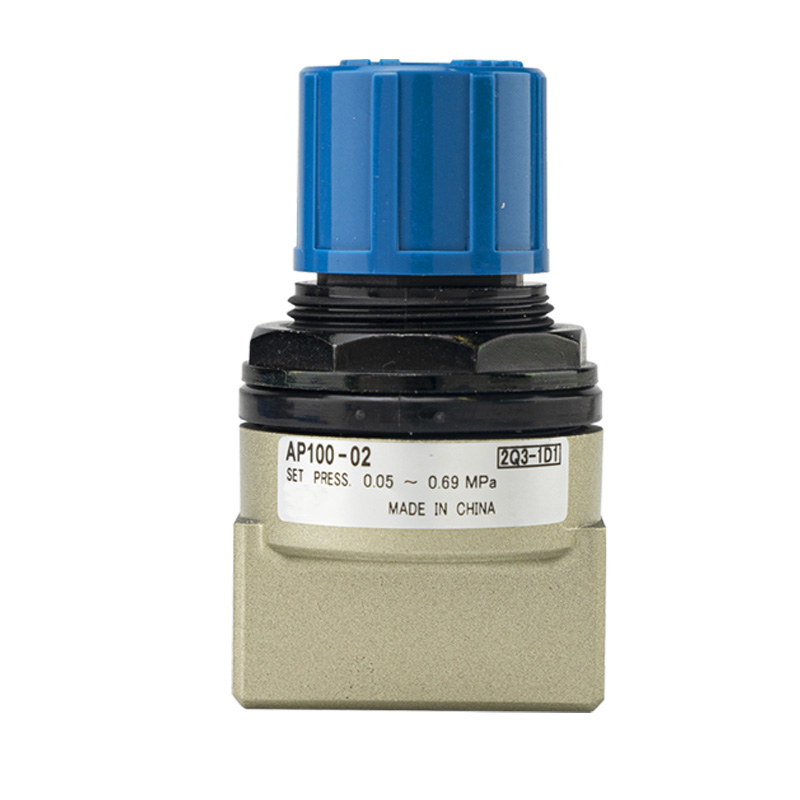

2. Uzamykateľný nastavovací gombík bez použitia náradia

     Modrý horný gombík umožňuje priame nastavenie tlaku bez ďalších nástrojov. Uzamykacia štruktúra zabraňuje neúmyselnému posunu tlaku spôsobenému vibráciami alebo nesprávnou prevádzkou pre stabilnú dlhodobú prevádzku.

3. Dva nastaviteľné rozsahy tlaku a vysoký odľahčovací prietok

     Nastaviteľný rozsah štandardného modelu: 0,05–0,69 MPa Verzia X201 pre nízky tlak: 0,02–0,2 MPa Maximálny povolený pracovný tlak dosahuje 1,0 MPa; veľký vnútorný prietokový kanál zaisťuje rýchle uvoľnenie tlaku.

4. Rôzne možnosti závitov a flexibilná montáž

     Dostupné veľkosti portov: 1/8"(01), 1/4"(02) Prispôsobiteľné štandardy závitov: Rc, NPT, G závit Dva spôsoby inštalácie: priama montáž so závitom alebo upevnenie konzoly Jasné označenie IN/OUT zaisťuje inštaláciu s jednosmerným prúdením vzduchu.

5. Odolnosť voči korózii a stabilná dlhá životnosť

     Teleso ventilu z hliníkovej zliatiny odlievané pod tlakom so širokou teplotnou toleranciou od -5 ℃ do +60 ℃. Navrhnuté pre suchý stlačený vzduch, prevádzka bez mazania znižuje náklady na údržbu.

Tabuľka technických špecifikácií

Definícia kódu modelu

Príklad: AP100-02-B-N

     --AP100: Základná séria produktu

     --01 / 02: Zodpovedajúci rozmer portu

     --B: Vybavené montážnou konzolou; prázdne = bez zátvorky

     --N: závit NPT; polotovar = štandardný Rc závit; F = G závit

     --Suffix X201: Verzia s nastavením nízkeho tlaku

Typické aplikačné scenáre

     Tlmič nárazov valca a koncová poloha tlmenie nárazov Ochrana proti pretlaku pre nadradené regulátory tlaku Kompaktné prípravky a malé automatizačné zariadenia pre 3C, elektronický a medicínsky priemysel Uzamykanie horného limitu tlaku pre všeobecné pneumatické vzduchové okruhy Laboratórne testovacie a experimentálne potrubia vyžadujúce horný limit konštantného tlaku。

Zhrnutie jednej vety

     Nezávislý kompaktný poistný ventil AP100 integruje uzamykateľné nastavenie gombíka, nastaviteľný rozsah 0,05–0,69 MPa a priamu montážnu štruktúru, čo je optimálne riešenie pre ovládanie horného limitu tlaku miniatúrnych pneumatických systémov.
