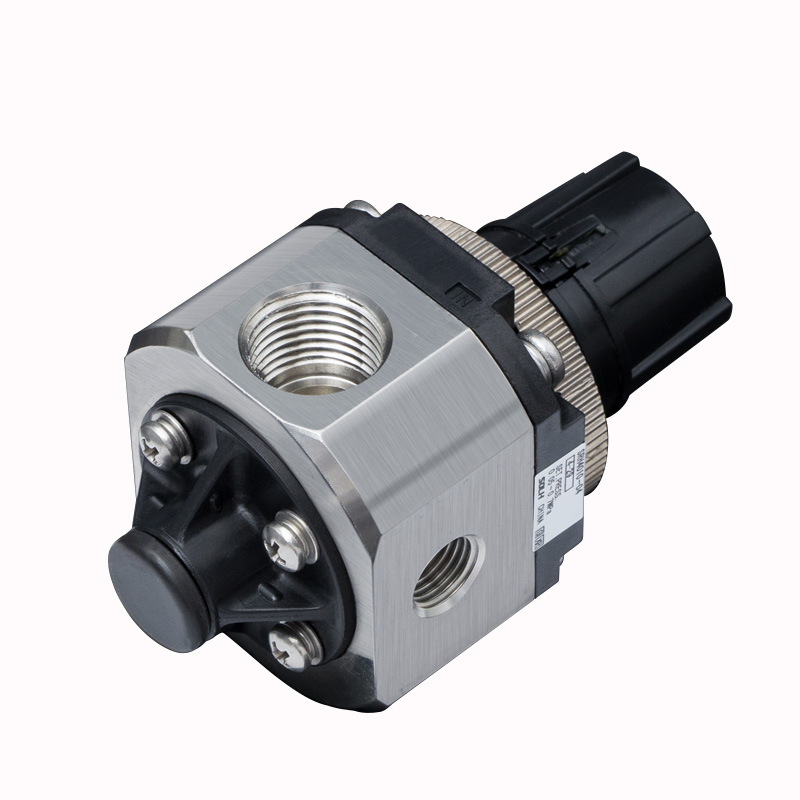

Tlakový regulačný ventil čistého typu série SRH | Technológia Richge

Značka:Séria SRH od Richge Technology (睿其格科技)

Umiestnenie produktu

     Séria SRH je presný regulátor tlaku z nehrdzavejúcej ocele s vysokou čistotou navrhnutý pre ultračisté scenáre riadenia tekutín, ktoré sú odolné voči korózii a s nízkou kontamináciou. Tento ventil vyrobený podľa prísnych štandardov čistoty Richge poskytuje stabilné a presné riadenie tlaku pre čistý vzduch, dusík, argón, oxid uhličitý a čistenú vodu. Slúži ako štandardný vysoko čistý regulačný komponent pre polovodičové, fotovoltaické, LCD a biofarmaceutické špičkové výrobné linky.

Vlastnosti základnej čistoty

     • Kompletne zmáčané časti z nehrdzavejúcej ocele: Prijíma materiál SUS316/316L pre všetky kontaktné povrchy, vyznačuje sa odolnosťou voči kyselinám a korózii s nulovým zrážaním iónov a bez sekundárneho znečistenia.

     • Striktná bezolejová výroba: Vyrába sa v čistých priestoroch triedy 100 a čistí sa 16MΩ·cm ultračistou vodou, aby sa zaistila účinnosť s nízkym obsahom častíc a zvyškov.

     • Optimalizovaná čistá štruktúra: Dizajn s minimálnym mŕtvym objemom s membránou izolovanou štruktúrou pružiny, aby sa zabránilo vnútornej kontaminácii a hromadeniu zvyškov.

     • Druhy duálnej membrány Voliteľné: Membrána PTFE triedy A pre ultračisté polovodičové prostredie; Membrána FKM triedy B pre všeobecné pracovné podmienky odolné voči korózii.

     • Verzie s dvoma funkciami: K dispozícii sú odľahčovacie a bezreliéfne typy, ktoré sa prispôsobujú dodávke plynu s vysokou čistotou a požiadavkám na riadenie vákuového systému.

Technické parametre

     • Typ konštrukcie: Priamočinný presný regulátor tlaku

     • Zmáčané materiály: SUS316/316L, PTFE / FKM membrána

     • Použiteľné médiá: Čistý vzduch, N₂, Ar, CO₂, čistá voda

     • Maximálny vstupný tlak: 1,0 MPa

     • Nastaviteľný rozsah tlaku: 0,02–0,2 MPa / 0,05–0,7 MPa

     • Veľkosť portu: Rc1/8, 1/4, 3/8, 1/2

     • Prevádzková teplota: 0℃～60℃

     • Presnosť kontroly: Hysterézia ≤0,01 MPa; Opakovateľnosť ≤ 0,005 MPa

     • Normy zhody: RoHS, CE, SEMESCO

Modelová séria

     • SRH3000: Kompaktný typ, použiteľný pre veľkosti portov 1/8"–1/4".

     • SRH4000: Stredný typ, použiteľný pre veľkosti portov 1/4"–1/2".

Aplikačné odvetvia

     Polovodičové leptanie a riadenie procesných plynov CVD, fotovoltaická a LCD výroba, biofarmaceutické systémy so sterilným plynom a čistou vodou, ochrana potravín a elektronických inertných plynov, laboratórna chromatografia a presné vákuové zariadenia.

Hlavné zhrnutie

     Regulátor čistého tlaku série SRH sa vyznačuje úplnou bezolejovou štruktúrou SUS316L, nízkym obsahom častíc a nízkym obsahom zvyškov, výberom membrány dvojitej triedy a vysoko presným riadením tlaku. Je to štandardný ultračistý kvapalinový regulačný ventil pre špičkový priemysel s presnou výrobou.
