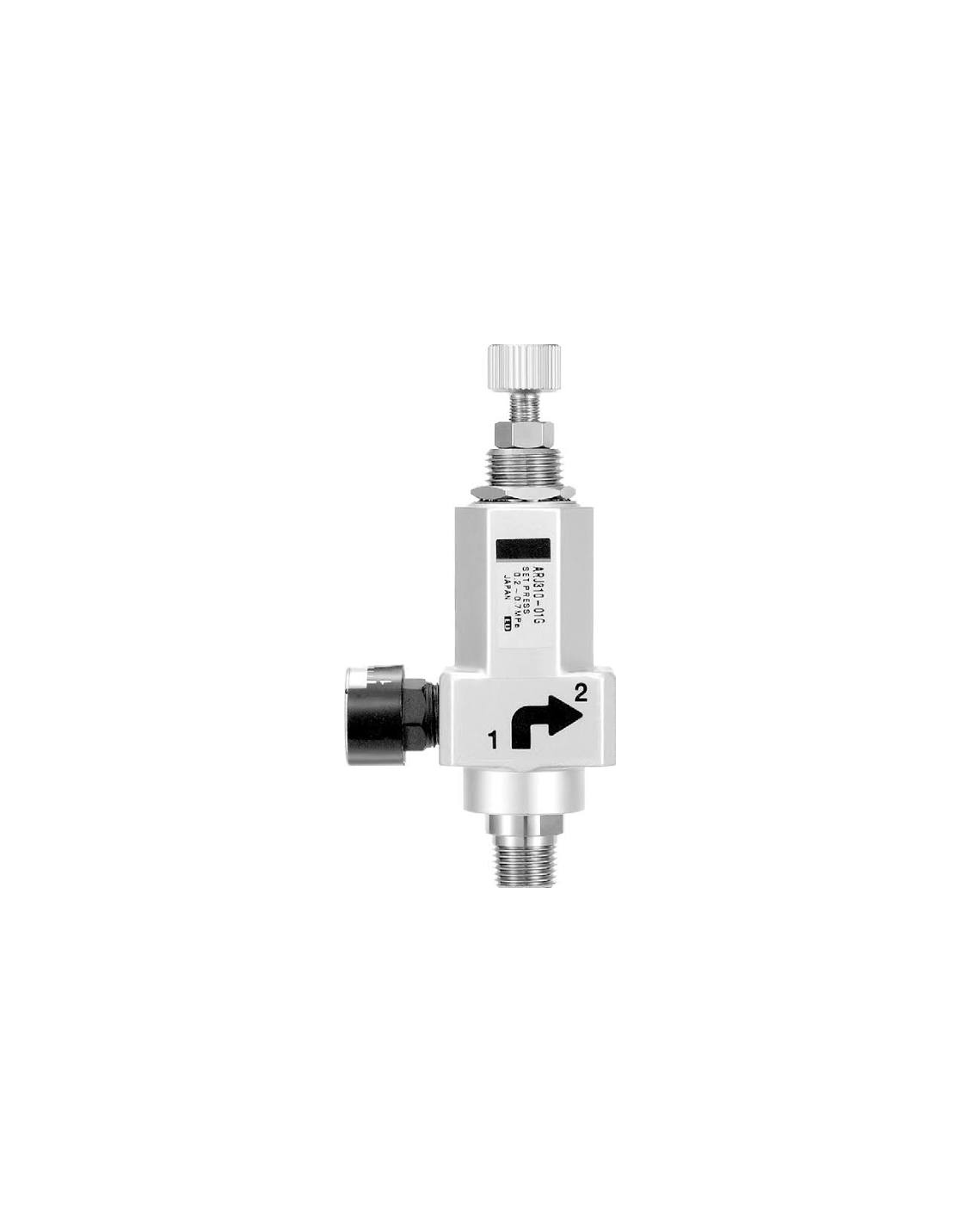

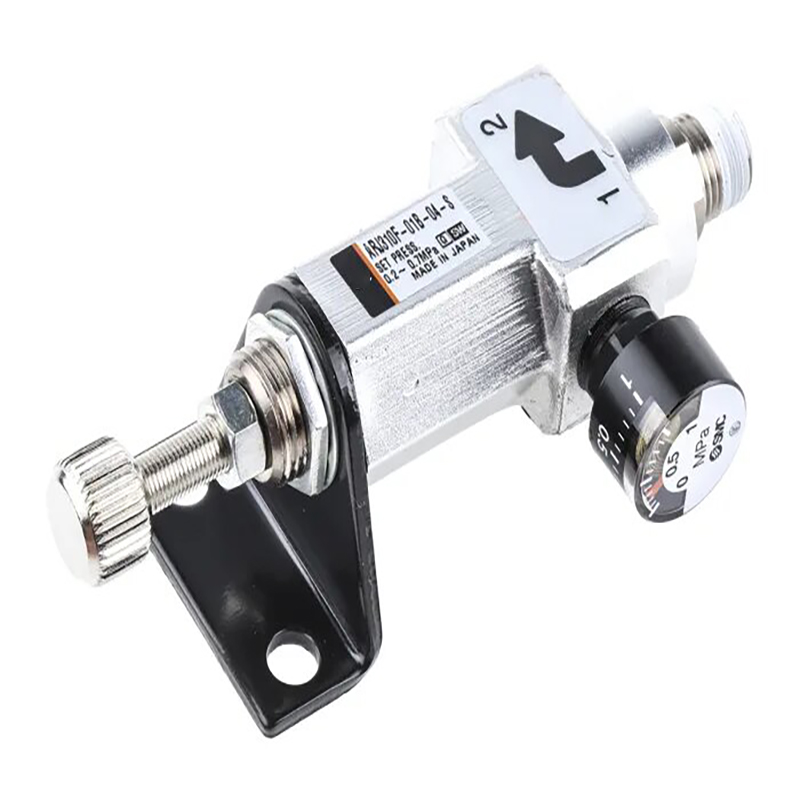

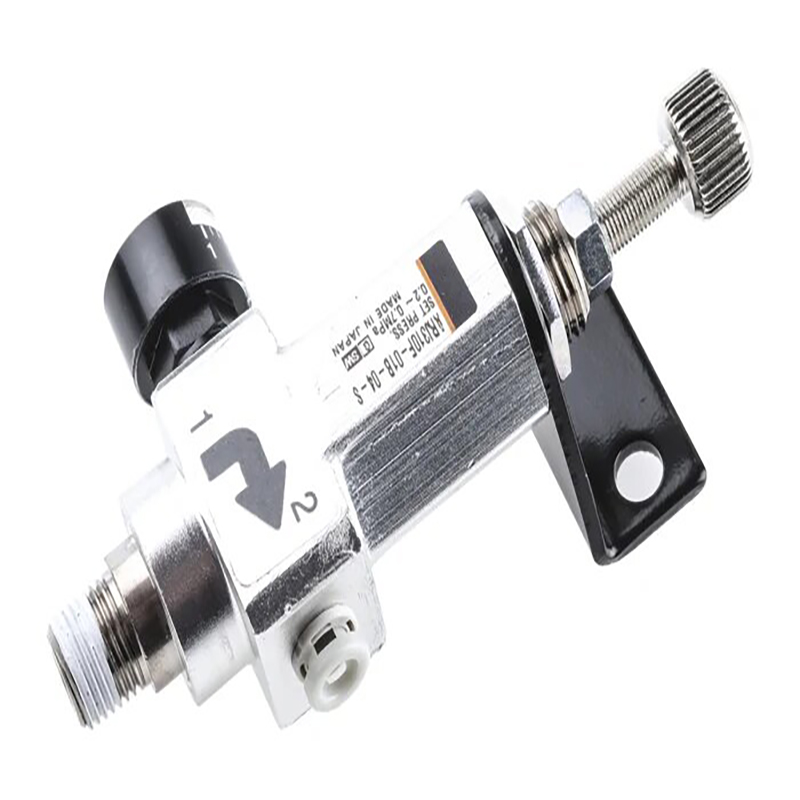

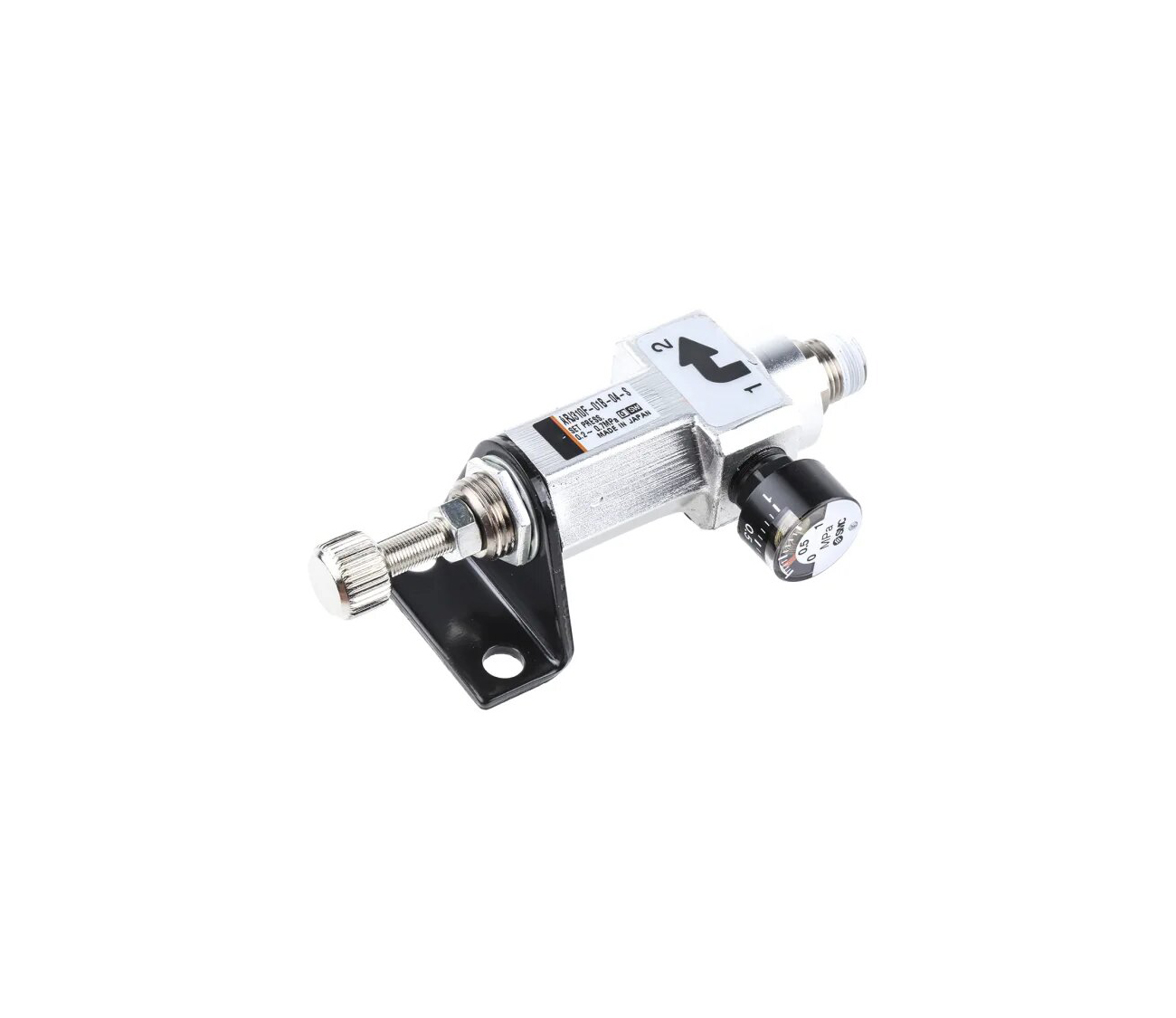

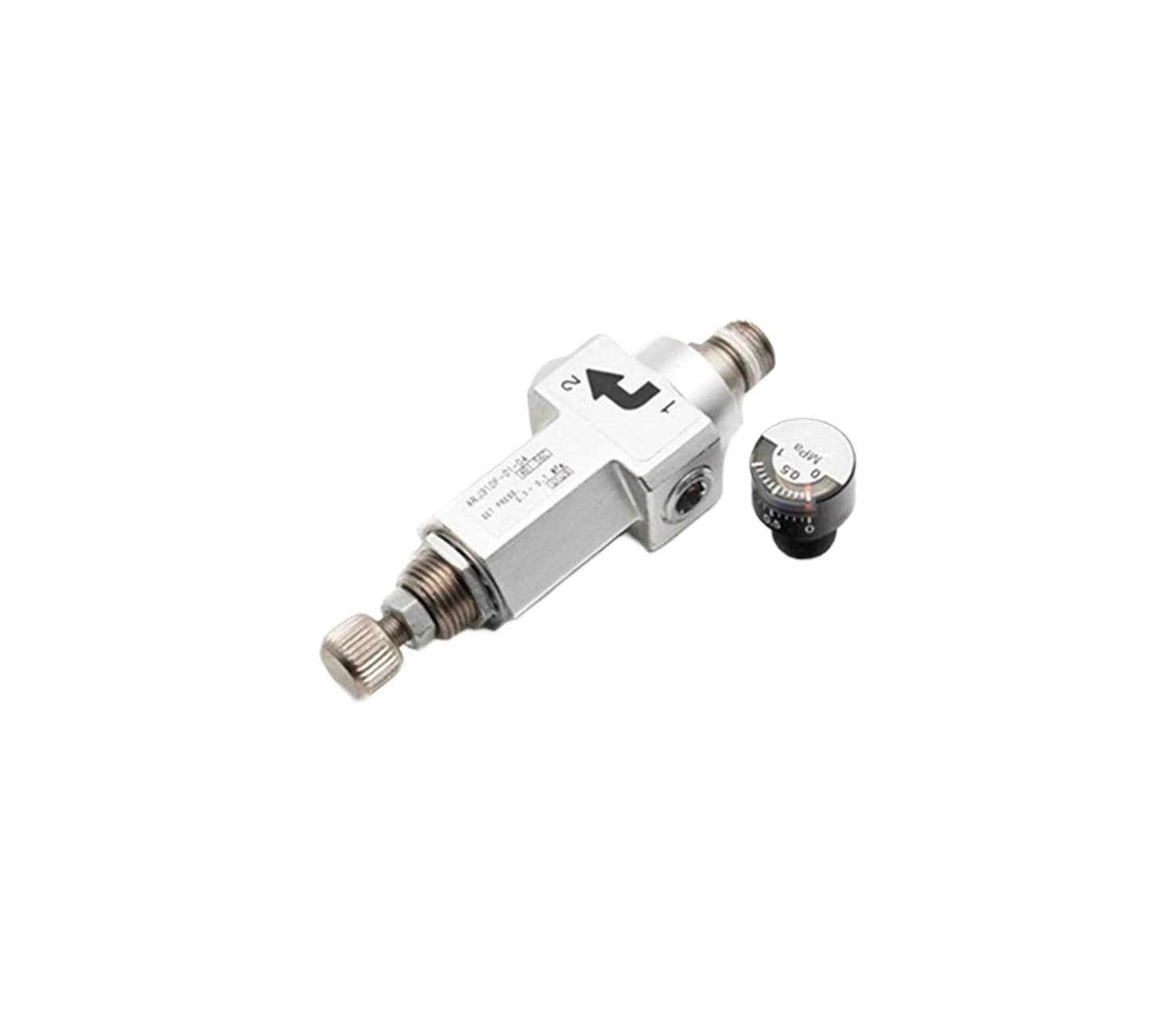

Miniatúrny regulátor tlaku série ARJ310 (priamo ovládaný odľahčením)

Značka:SOLH od Richge Technology (睿其格科技)

Prehľad produktov

     Séria SOLH ARJ310 je priamo pôsobiaci odľahčovací ultrakompaktný presný regulátor tlaku pre úzke inštalačné priestory a nízkoprietokové vysoko presné riadenie tlaku. Jeho celkové rozmery a výkon sú plne zameniteľné s originálnymi regulátormi SMC ARJ310 pre priamu výmenu zariadenia.

Štruktúra a základné funkcie

     --Štruktúra: Priamočinný piestový typ so zabudovaným odvzdušňovacím ventilom

     --Rozloženie dvoch portov (IN / OUT); nadmerný tlak sa automaticky odvádza cez vnútorný odľahčovací kanál

     --Funkcia: Neustále znižujte tlak vstupného vzduchu na prednastavenú výstupnú hodnotu, potláčajte kolísanie tlaku a ponúka ochranu proti pretlaku

     --Integrovaný dizajn s jednodotykovým zasúvacím výstupom a duálnymi voliteľnými vstupnými závitmi pre flexibilné zapojenie

Technické špecifikácie

     -- Pracovné médium: Čistý a všeobecný priemyselný stlačený vzduch

     --Max. prevádzkový tlak: 0,8 MPa

     --Kontrolný tlak: 1,2 MPa

     - Nastaviteľný rozsah tlaku

     --Štandardný rozsah: 0,2–0,7 MPa

     --Nízkotlaková verzia: 0,05–0,2 MPa

     --Okolitá a stredná teplota: -5 ℃ ~ +60 ℃ (bez vnútorného mrazenia)

     -- Čistá hmotnosť: Pribl. 65 g

     --Šírka tela: 18,5 mm, vhodné na husté stohovanie rozdeľovačov

     - Stupeň ochrany: IP65

Konfigurácia portu

Vstupný port (dva voliteľné štýly)

     --Vnútorný závit M5×0,8

     --Rc1/8 vonkajší závit

Výstupný port

     Vnútorný závit Rc1/8 s integrovaným nástrčným konektorom, kompatibilný s metrickými hadičkami φ4/φ6, 5/32" a 1/4" imperiálnymi hadicami

Gauge Port

     Vnútorný závit Rc1/8, hodí sa k mini tlakomerom série G15

Definícia kódu modelu (Príklad: ARJ310F-01-04)

     --ARJ310: Základná séria mini regulátora

     --F: Vybavené vstavaným nástrčným kovaním; vynechané pre verziu s plnou závitom

     --01: Štandard závitu Rc1/8

     --04: Pre potrubie φ4; 06 predstavuje hadičku φ6

     --N01: možnosť závitu NPT1/8

Hot predajné modely

     --ARJ310-01: Plne závitová verzia bez zasúvacieho portu

     --ARJ310F-01-04: Integrovaný nástrčný pre hadicu φ4

     --ARJ310F-01-06: Integrovaný nástrčný pre hadicu φ6

     --ARJ310F-N01-03: Vstup so závitom NPT1/8

Hlavné výhody produktu

     - Ultra malý ľahký dizajn: hmotnosť 65 g a 18,5 mm úzke telo sa hodí pre veľmi kompaktné usporiadanie zariadení

     --Možnosti dvojitého vstupného závitu (M5 / Rc1/8) na prispôsobenie rôznych usporiadaní potrubí

     --Továrensky zabudovaný nástrčný výstup eliminuje ďalšie konektory a skracuje čas montáže

     --Vstavaný odľahčovací mechanizmus automaticky uvoľňuje pretlak pre stabilný výstupný tlak

     --Podporuje dvojité spôsoby montáže panelovej matice a externej konzoly

     --Priamo pôsobiaca konštrukcia umožňuje nízky štartovací tlak až do 0,05 MPa

Typické aplikačné scenáre

     Mini vzduchové valce, malé pneumatické chápadlá, presné dýzy na fúkanie vzduchu Montáž elektroniky, lekárske prístroje, zariadenia na výrobu polovodičov a kontrolné zariadenia Dávkovače tekutín, prístroje na testovanie úniku vzduchu Kompaktné automatizačné stroje, ventilové ostrovčeky a mini FRL jednotky na úpravu vzduchu

Porovnanie modelov: ARJ310 VS ARJ210

Zhrnutie jednej vety

     Odľahčovací mini regulátor tlaku ARJ310 sa vyznačuje ultra kompaktným telom, vstupom s dvojitým závitom, integrovaným zasúvacím konektorom a vysokou presnosťou, čo slúži ako optimálne riešenie riadenia tlaku pre kompaktné pneumatické systémy s nízkym prietokom.
