Kompaktný regulátor tlaku série ARX

Značka:SOLH od Richge Technology (睿其格科技)

Umiestnenie produktu

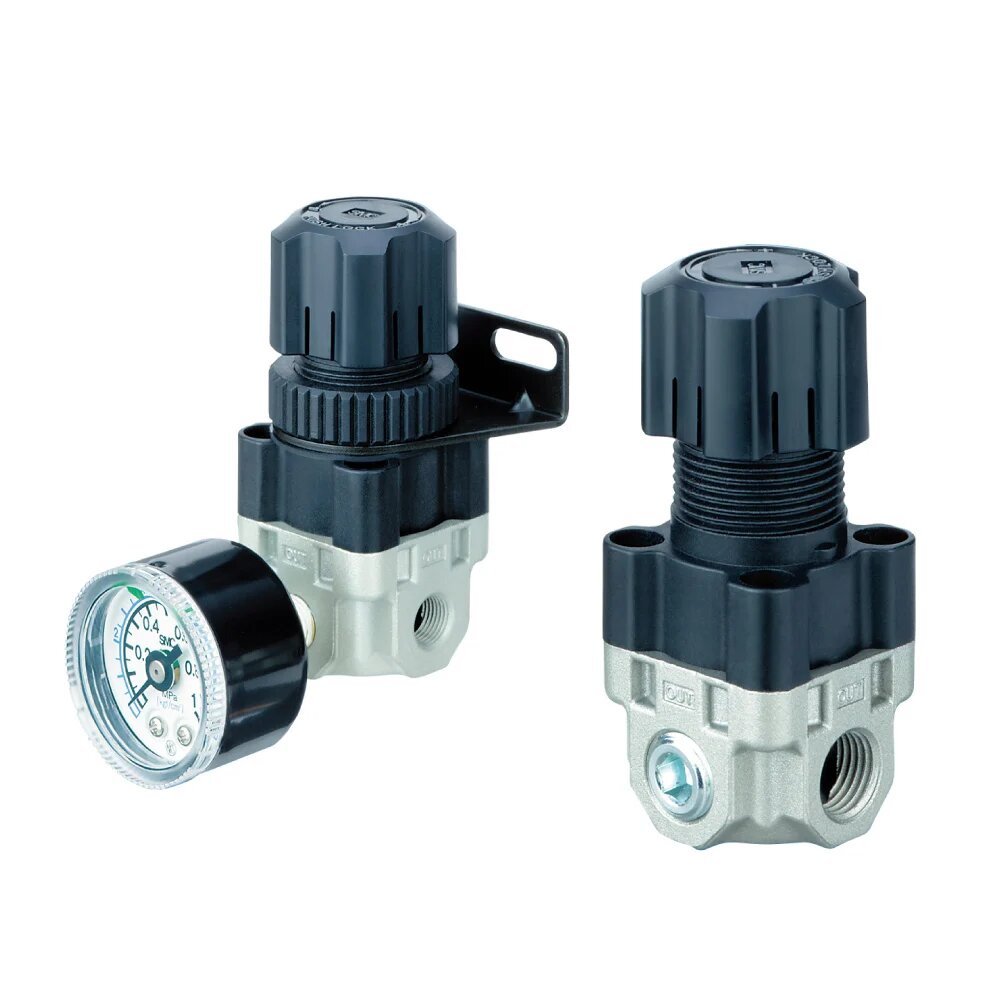

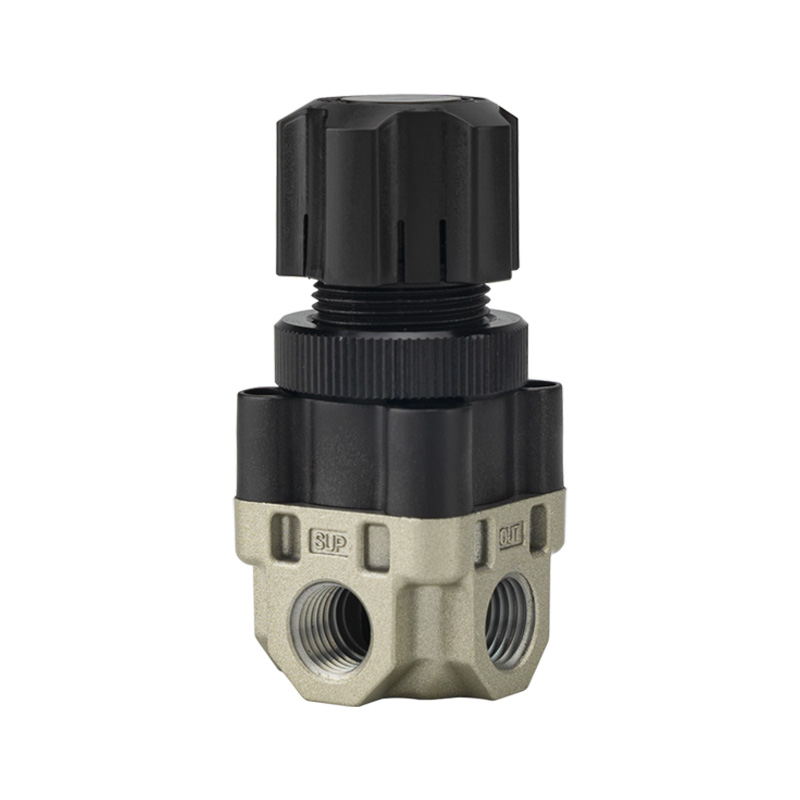

     Séria ARX, ktorej dominuje model ARX20, je mini piestový odľahčovací regulátor podporujúci maximálny vstupný tlak 2,0 MPa. Zameriava sa na kompaktné zariadenia s vysokotlakovým prívodom vzduchu a scenármi presného nastavenia malého prietoku, integruje malé rozmery, nulové nepretržité vypúšťanie vzduchu, veľkú prietokovú kapacitu a flexibilné rozloženie potrubia s viacerými otvormi.

Štruktúra a pracovný princíp

     --Priamočinná piestová konštrukcia so vstavanou funkciou odľahčenia

     --Maximálny vstupný pracovný tlak dosahuje 2,0 MPa, čo prekračuje limit 1,0 MPa bežných regulátorov AR

     --Nulová stála spotreba vzduchu bez trvalého odvzdušňovania

     -- Jeden prívodný vstup zladený s tromi nezávislými výstupnými portami pre diverzifikované potrubie

     --Miniatúrny celkový rozmer: šírka 35 mm, dĺžka 80 mm, čistá hmotnosť iba 110 g

Hlavné kľúčové vlastnosti

1. Odolnosť voči vysokému vstupnému tlaku (hlavná výhoda)

     Maximálny pracovný tlak: 2,0 MPa; skúšobný tlak: 3,0 MPa. Dostupné sú dve verzie s nastaviteľným tlakom: ARX20 pre široký rozsah 0,05–0,85 MPa, ARX21 pre presnú reguláciu nízkeho tlaku 0,05–0,30 MPa.

2. Ultra kompaktné a ľahké telo

    Celková veľkosť 35 mm × 80 mm, hmotnosť iba 110 g, dokonale zabudované do úzkych inštalačných priestorov a integrované automatizačné vybavenie.

3. Zero Air Loss & Elevated Flow Output

     Nulová nepretržitá spotreba vzduchu pre vynikajúci energeticky úsporný výkon. Jeho prietoková kapacita je dvojnásobná oproti bežným regulátorom v rovnakej veľkostnej triede.

4. Trojité výstupné porty pre flexibilné usporiadanie

     Tri výstupné porty podporujú viackanálovú distribúciu plynu, inštaláciu tlakomeru alebo zaslepenie zátky. Port meradla Rc1/8 je vyhradený a voliteľná montážna konzola umožňuje viacsmernú inštaláciu.

5. Stabilná a bezúdržbová prevádzka

     Použiteľný teplotný rozsah: -5℃ ~ +60℃. Automatické odľahčenie uvoľňuje nadmerný tlak na ochranu okruhu. Vnútorná štruktúra bez mazania znižuje každodennú pracovnú záťaž pri údržbe.

Tabuľka technických špecifikácií

Vysvetlenie kódu modelu

Príklad: ARX20-01GB

     --ARX: Kód série produktov

     --20: Štandardný rozsah tlaku; 21: Rozsah nízkeho tlaku

     --01: Veľkosť portu 1/4"

     --G = G závit / N = Rc závit / F = NPT závit

     --B: Vybavené montážnou konzolou; P: Typ montáže na panel

     --Suffix G: Dodáva sa so zodpovedajúcim tlakomerom

Typické aplikačné scenáre

     Malé 2,0 MPa vysokotlakové vzduchové kompresory Presné zariadenia na fúkanie vzduchu a dávkovanie tekutín Zabudované kompaktné pneumatické automatizačné zariadenia Vysokotlakové vzduchové testovacie okruhy Laboratórne analytické prístroje vyžadujúce nulový únik a stabilný tlakový výstup.

Zhrnutie jednej vety

     Kompaktný piestový regulátor ARX podporuje vysoký vstupný tlak 2,0 MPa s nulovou spotrebou vzduchu, trojité výstupné porty a zväčšený prietok, čo slúži ako optimálne riešenie pre malé vysokotlakové nízkoprietokové pneumatické riadenie tlaku.
