Rýchlovýfukový škrtiaci ventil série ASV
  • Rýchlovýfukový škrtiaci ventil série ASVRýchlovýfukový škrtiaci ventil série ASV

Rýchlovýfukový škrtiaci ventil série ASV

Rýchly výfukový škrtiaci ventil série SOLH ASV 4 v 1, plne zameniteľný s SMC ASV. Integruje rýchlovýfuk, nastavenie škrtiacej klapky, vstavaný tlmič a jednodotykové upevnenie. 2× prietoková plocha, antivibračný gombík push-lock, puzdro spomaľujúce horenie UL94 V-0. K dispozícii sú štýly kolena a T, ideálne pre vysokorýchlostné, vysokofrekvenčné a nízkohlučné systémy automatizácie pneumatických valcov.

Rýchlovýfukový škrtiaci ventil série ASV | Vysokorýchlostný pneumatický regulačný ventil rýchlosti 4 v 1 s tlmičom a montážou na jeden dotyk

Značka: SOLH by Richge Technology | Plne kompatibilná náhrada za originálnu sériu SMC ASV


1. Prehľad produktu

     Séria SOLH ASV je aIntegrovaný vysokorýchlostný pneumatický riadiaci ventil 4 v 1 ktorý kombinuje funkciu rýchleho výfuku, reguláciu škrtenia výfuku, zabudovaný tlmič a jednodotykové upevnenie. Na rozdiel od konvenčných jednofunkčných ventilov na reguláciu rýchlosti má séria ASV dvojitú efektívnu prietokovú plochu, ktorá umožňuje rýchle vysúvanie valca a nastaviteľné tiché zaťahovanie. Dokonale rieši rozpor medzi vysokorýchlostným chodom valca a stabilnou reguláciou otáčok, pričom slúži ako hlavný preferovaný ventil pre scenáre vysokofrekvenčnej, vysokorýchlostnej a nízkohlučnej pneumatickej automatizácie, plne zameniteľný s originálnou sériou SMC ASV.


2. Základný pracovný princíp a funkcie

     • Sací zdvih (IN → OUT / Predĺženie valca): Vnútorný spätný ventil sa úplne otvorí s nulovým prietokovým odporom, čím sa dosiahne priame nasávanie vzduchu s veľkým prietokom. Výrazne zlepšuje rýchlosť vysúvania valca a spĺňa požiadavky na rýchlu akciu pri vysokej rýchlosti.

     • Zdvih výfuku (OUT → EXH / Zatiahnutie valca): Spätný ventil sa automaticky zatvára. Odpadový vzduch prechádza cez presné škrtenie ihlovým ventilom pre plynulé nastavenie rýchlosti, zatiaľ čo vstavaný tlmič hluku eliminuje hluk výfuku. Dosahuje nastaviteľnú rýchlosť zaťahovania a tichý chod.

     • Špičkový výkon s vysokým prietokom: Účinná plocha prierezového prietoku je približne2-krát viac ako bežné ventily na reguláciu rýchlosti série AS, ktorá poskytuje výkonnú podporu prietoku pre vysokorýchlostný pohyb valca a vysokofrekvenčnú cyklickú prevádzku.


3. Pravidlá kódovania modelov a definícia parametrov

  Typický modelový príklad: ASV310F-01-06A

     • ASV: Sériový kód pre rýchly výfukový škrtiaci ventil 4 v 1 s tlmičom a jednodotykovou montážou

     • Kód veľkosti (120/220/310/410/510): Zodpovedá špecifikáciám portov M3/M5/G1/8/G1/4/G3/8

     • F: Vybavený jednodotykovým rýchlym konektorom pre rýchlu inštaláciu hadičiek

     • Kód vlákna (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kód vonkajšieho priemeru rúry: Prispôsobiteľné pre pneumatické rúrky φ4/φ6/φ8/φ10/φ12

     • Definícia prípony: A= ručné koleso so zatlačením;S=závitový vopred potiahnutý tmel;N=bezelektrické niklovanie

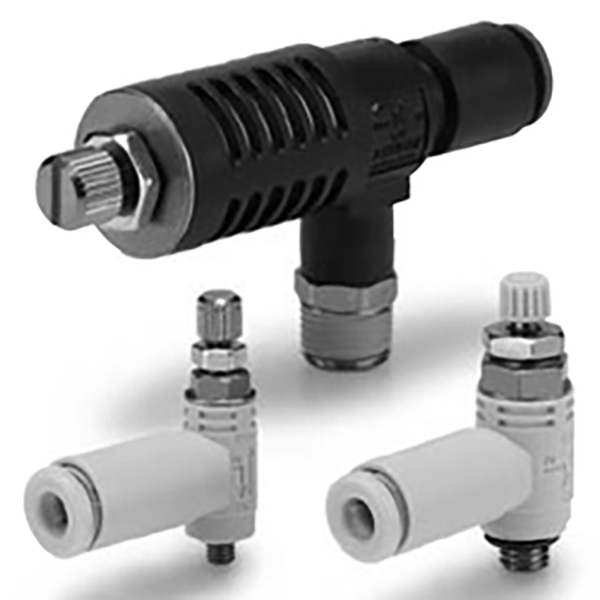

4. Dva konštrukčné typy a aplikačné charakteristiky

 4.1 Typ kolena (ASV120F / ASV220F)

     • Štruktúra riadenia 90°, rovnaký vzhľad ako ventil na reguláciu rýchlosti kolena série AS, kompaktný a priestorovo úsporný.

     • Asymetrický dizajn rozhrania: na jednej strane port so závitom M3/M5, na druhej strane jednodotykový port pre rýchle pripojenie.

     • Ideálne pre miniatúrne a malé valce a scenáre usporiadania zariadení v úzkom priestore.

  4.2 T-Type Priamy (ASV310F / 410F / 510F)

     • Trojpriechodová konštrukcia s priamym priechodom: vstup vzduchu so závitom IN, výstup vzduchu s rýchlou montážou OUT, zabudovaný tichý výfukový otvor EXH.

     • Väčšia efektívna prietoková plocha a nižší prietokový odpor, maximalizujúce prevádzkovú rýchlosť valca.

     • Preferovaná štruktúra pre štandardné, stredné a veľké vŕtanie vysokootáčkových valcov.


5. Tabuľka štandardných špecifikácií celej série

Model

Veľkosť závitu

Rúrka OD

Použiteľný scenár

ASV120F-M3-04

M3 × 0,5

φ4

Mikro valce, ultra-malé presné vybavenie

ASV220F-M5-06

M5 × 0,8

φ6

Malé valce (φ12–φ20)

ASV310F-01-06A

R1/8

φ6

Štandardné valce (φ25–φ40)

ASV410F-02-08A

R1/4

φ8

Stredné a veľké valce (φ50–φ80)

ASV510F-03-10A

R3/8

φ10

Valce s veľkým priemerom (φ100 a viac)


6. Základné technické parametre a konfigurácia materiálu

Položka parametra

Špecifikácia

Použiteľná kvapalina

Vyčistite stlačený vzduch

Rozsah pracovného tlaku

0,1–1,0 MPa

Dôkazný tlak

1,5 MPa

Rozsah pracovnej teploty

-5 ℃~+60 ℃ (nemrznúce prostredie)

Materiál tela ventilu

PBT spomaľujúci horenie (UL94 V-0 ohňovzdorná trieda)

Materiál konektora

Mosadz s poniklovaním, antikorózna a odolná

Materiál čeľuste

Nerezová oceľ SUS304, pevné upínanie

Kompatibilné hadičky

PU trubica, nylonová trubica, mäkká nylonová trubica, PTFE trubica


7. Rozdiel vo výbere: ASV oproti bežnému rýchlostnému ventilu série AS

Porovnávacia položka

Séria ASV

Séria AS (ventil s bežnými otáčkami)

Funkčná konfigurácia

4 v 1: Rýchly výfuk + škrtenie + tlmič + montáž jedným dotykom

Základné 2 v 1: len jednosmerné + škrtenie

Prietoková kapacita

2-násobná prietoková plocha série AS, ultra vysoká rýchlosť

Štandardný konvenčný prietok, bežná rýchlosť

Prevádzkový hluk

Zabudovaný tlmič, tichý výfuk

Žiadny tlmič, hlasný hluk výfuku

Aplikačné scenáre

Vysokorýchlostné, vysokofrekvenčné a nízkohlučné automatizačné zariadenia

Všeobecné konvenčné pneumatické pracovné podmienky

Umiestnenie nákladov

Vysokovýkonný typ, vyšší nákladový výkon

Ekonomický základný typ, nízke náklady


8. Profesionálne pokyny na inštaláciu a prevádzku

     • Smerová inštalácia: Inštalujte presne podľa šípky na tele ventilu. PripojteV prístave k solenoidovému ventilu aOUT port k valcu, aby sa zabránilo spätnej inštalácii spôsobujúcej abnormálnu reguláciu rýchlosti.

     • Rýchle pripojenie hadičiek: Pneumatickú hadicu odrežte naplocho a vložte ju úplne do jednodotykovej spojky, kým nezačujete „cvaknutie“, ktoré potvrdzuje pevné a vzduchotesné spojenie.

     • Uzamykacia prevádzka odolná voči vibráciám: Otáčaním ručného kolieska upravte prietok výfukových plynov a otáčky valca.Pre uzamknutie stlačte ručné koliesko a zabrániť kolísaniu rýchlosti spôsobenému vibráciami zariadenia;potiahnutím ručného kolesa odomknite na sekundárnu úpravu.


Zhrnutie jednej vety

     Séria SOLH ASV je profesionálny vysokorýchlostný pneumatický regulačný ventil 4 v 1, ktorý integruje rýchly výfuk, škrtenie výfuku, tichú redukciu hluku a jednodotykovú montáž. Vďaka dvojitej prietokovej ploche, antivibračnej štruktúre push-lock a ohňovzdornému odolnému materiálu dokonale spĺňa požiadavky na vysokorýchlostnú, vysokofrekvenčnú a tichú prevádzku pneumatických valcov a je optimálnou náhradou za bežné ventily na reguláciu rýchlosti série AS.
