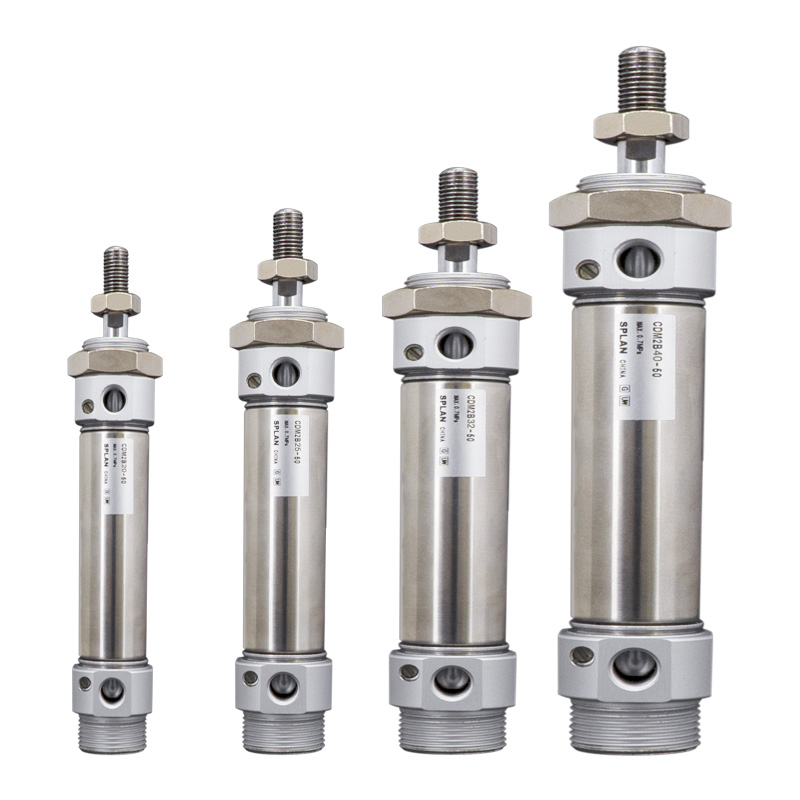

Minivalec z nehrdzavejúcej ocele série CM2 / CDM2 (dvojčinný / jednočinný)

Značka: SOLH by Richge Technology

Prehľad produktov

     SOLH CM2 / CDM2 sú štandardné okrúhle valce z nehrdzavejúcej ocele JIS B 8356, veľkosť otvoru φ20/25/32/40 mm. Výkon umiestnený medzi mikro mini valcami a štandardnými valcami. Hlavné výhody: odolnosť proti korózii, dlhá životnosť, rozmanité možnosti montáže, kompaktný stredný ťahový výkon. Široko používaný pre potravinárske, farmaceutické, elektronické, baliace a čistené automatizačné stanice so stredným zaťažením.

Základná štruktúra a funkcie dizajnu

   1. Štandard: Vyhovuje JIS B 8356, okrúhle telo s univerzálnymi montážnymi rozmermi.

   2. Materiál: valec z nehrdzavejúcej ocele 304, piestna tyč a koncové uzávery, nehrdzavejúce, odolné voči vlhkosti, slabým kyselinám, slabým zásadám a čistému prostrediu.

   3. Štruktúra: Koncovky zaistené závitmi, rovný okrúhly obrys, vysoká mechanická pevnosť a jednoduchá údržba.

   4. Varianty prevádzky

     -- Dvojčinný CM2B: Prívod vzduchu na oboch koncoch, najobľúbenejší štandardný model

     -- CM2S / CM2T Jednočinné: S=Pružina; T = Vysunutie pružiny, automatický reset po prerušení prívodu vzduchu

     -- CM2W Double Rod: Prút obojstranne predĺžený, synchrónny pohyb, efektívny zdvih zdvojený

     -- Nerotujúca tyč CM2K: Šesťhranná piestna tyč, proti skrúteniu pre presné umiestnenie

   5. Vankúš: Štandardný gumený vankúš; vzduchový vankúš (prípona A) voliteľný na zníženie nárazového hluku pri vysokej rýchlosti.

   6. Tesnenie: Obojsmerné tesnenie s nízkym trením s drážkou olejovej nádrže. Nízky štartovací tlak, prevádzka bez oleja, životnosť ≥8 miliónov cyklov.

   7. Detekcia polohy: Verzia CDM2 vybavená vstavaným magnetickým krúžkom, kompatibilná s magnetickými spínačmi M9B/A93/Z73 pre spätnú väzbu polohy piestu.

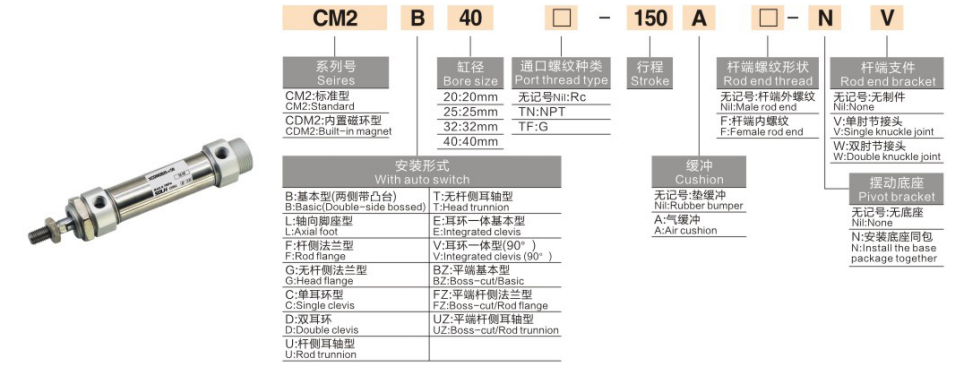

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: CDM2B20-100A-B

   2. Referenčné príklady štandardných objednávok

     -- CDM2B25-50-B：Vŕtanie 25, zdvih 50, dvojčinné, vstavaný magnet, gumená poduška

     -- CDM2S32-75-B：Vŕtanie32, zdvih 75, jednočinná vratná pružina

     -- CDM2K40-100-B：Vŕtanie 40, zdvih 100, neotáčavá šesťhranná piestna tyč

Univerzálne základné technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

   1. Dvojčinné CM2B

   2. Jednočinný CM2S (pružný návrat @ 0,5 MPa)

Montážne formy a odvodené modely

   1. Možnosti montáže

     -- B Základný typ: Priama inštalácia pomocou závitov koncovky (najbežnejšie)

     -- L Nožný držiak: Axiálne upevnenie nožnej konzoly

     -- F/G príruba: príruba na strane tyče / príruba na strane hlavy

     -- C/D vidlica: Jednoduchá vidlica / dvojitá vidlica

     -- E Trnnion: Hlavový čap pre výkyvný pohyb

   3. Hlavný odvodený rad

     -- CDM2B: Štandardný dvojčinný so zabudovaným magnetom

     -- CDM2S/T: Jednočinná vratná pružina/vysunutie pružiny

     -- CDM2W: Dvojitá dvojčinná

     -- CDM2K: Nerotujúca šesťhranná piestna tyč

     -- CDM2R: Tenká verzia s priamou montážou pre obmedzený axiálny priestor

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah a horizontálne zaťaženie, rezerva ≥50% bezpečnostná rezerva; vyberte CM2 prednostne pre aplikácie so stredným zaťažením.

   2. Potvrdenie zdvihu: Pridajte 10 ~ 20 mm extra cestovnú rezervu; Maximálny zdvih: dvojčinný ≤ 300 mm, jednočinný ≤ 100 mm.

   3. Zhoda konfigurácie

     -- Prevádzka: Dvojčinný → B; jednočinná vratná pružina → S; požiadavka proti skrúteniu → K

     -- Vankúš: Pridajte príponu A (vzduchový vankúš) pre vysokorýchlostný vratný pohyb

     -- Spätná väzba polohy: Vyberte si model vybavený magnetom CDM2, zhodujte sa s magnetickými spínačmi M9B/A93

Zhrnutie jednej vety

     SOLH CM2/CDM2 JIS štandardný okrúhly pneumatický valec z nehrdzavejúcej ocele je plne zameniteľný s importovanou sériou CM2, dostupný v dvojčinných, jednočinných, dvojtyčových a neotočných tyčových variantoch, s viacerými možnosťami montáže, ideálny stredný ťahový lineárny pohon pre potravinárske, medicínske, elektronické a obalové čisté automatizačné zariadenia.
