Krátky mini valec z nehrdzavejúcej ocele série CM3 | Ultra-kompaktný pneumatický valec novej generácie

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

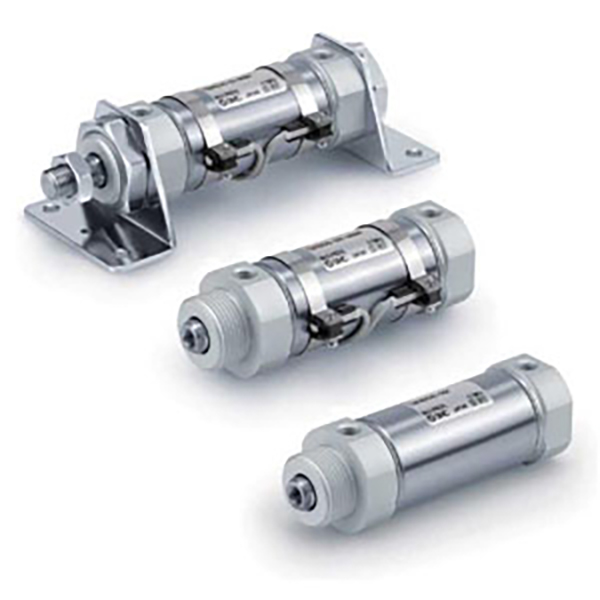

     Séria SOLH CM3/CDM3 je mini fľaša krátkeho typu z nehrdzavejúcej ocele novej generácie optimalizovaná ako vylepšená náhrada za tradičnú sériu CM2. Pokrýva veľkosti otvorov od φ20 do φ40, s maximálnou redukciou celkovej dĺžky o 29 mm a o 21 % ľahšou hmotnosťou v porovnaní s CM2. Vďaka ultra kompaktnému telu, úplnej konštrukcii z nehrdzavejúcej ocele 304, bezolejovej prevádzke a 4-cestnému dizajnu potrubia sa dokonale prispôsobí priestorovo obmedzeným, vlhkým, slabým kyselinám a zásadám a čistým pracovným podmienkam. Široko používaný v potravinárskom, lekárskom, elektronickom a baliarenskom priemysle pre úlohy s presným lineárnym pohybom so stredným zaťažením.

  1.1 Štandardná a prémiová konštrukcia materiálu

     Plne v súlade s vymeniteľnými normami JIS B 8356. Celá rúrka valca, piestnica a koncové kryty sú vyrobené z vysoko kvalitnej nehrdzavejúcej ocele 304, ktorá poskytuje vynikajúcu odolnosť proti hrdzi a korózii. Stabilne funguje vo vlhkom prostredí, v pracovných podmienkach so slabou kyselinou/slabými zásadami a v čistých výrobných dielňach so silnou prispôsobivosťou k životnému prostrediu.

  1.2 Integrovaná ultrakompaktná štruktúra

     Prijatím zaistenia závitu koncového krytu a integrovanej štruktúry valcovej rúrky je celková veľkosť výrazne minimalizovaná. Inovatívny dizajn 4-cestného potrubia (interval 90°) poskytuje mimoriadne vysokú voľnosť pri montáži, rieši dilemu inštalácie s úzkym priestorom zariadenia a realizuje flexibilné usporiadanie automatizovaných staníc.

  1.3 Diverzifikované typy pohybu pre úplné pokrytie scenára

     • Dvojité pôsobenie (CM3B) : Dvojitý vratný pohyb nasávania vzduchu, najuniverzálnejší typ pre štandardnú automatizovanú lineárnu jazdu.

     • Jednočinný (CM3S/T) : S = Spätná pružina, T = Vysunutie pružiny; automatický reset po vypnutí pre scenáre s prioritou bezpečnosti.

     • Dvojitá tyč (CM3W) : Dvojitý výstup tyče, synchrónny stabilný pohyb a zdvojnásobený efektívny zdvih pre špeciálne spojovacie mechanizmy.

     • Nerotujúca tyč (CM3K) : Šesťhranná piestna tyč proti skrúteniu, nulová rotácia počas prevádzky pre požiadavky na vysoko presné polohovanie.

  1.4 Špičkové tesnenie a dlhá životnosť

     Valec je vybavený obojsmerným tesniacim krúžkom s nízkym trením a vstavanou drážkou na skladovanie oleja, vyznačuje sa ultra nízkym štartovacím tlakom a stabilnou prevádzkou. Štandardný dizajn bezolejového mazania spĺňa čisté priemyselné štandardy. Optimalizovaná štruktúra odolná voči opotrebovaniu zaisťuje životnosť viac ako 8 miliónov cyklov, čím sa výrazne znižuje frekvencia údržby zariadenia.

  1.5 Flexibilná konfigurácia vyrovnávacej pamäte a indukcie

     Štandardný gumený nárazník pre základné tlmenie nárazov a zníženie hluku; voliteľný vzduchový nárazník typu A pre vysokorýchlostnú častú prevádzku, aby sa eliminoval koncový náraz. Model CDM3 sa dodáva so vstavaným magnetickým krúžkom, kompatibilným s magnetickými spínačmi série M9B/A93/Z73 pre spätnú väzbu signálu polohy v reálnom čase a automatické riadenie prepojenia PLC; Nemagnetická verzia CM3 pre jednoduchý cyklický pohyb.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typická štruktúra modelu: CDM3B25-100Z

 2. Príklady štandardných objednávok

     • Magnetický dvojčinný model: CDM3B32-50Z (vŕtanie φ32, zdvih 50 mm, vstavaný magnetický krúžok, dvojčinný)

     • Jednočinný model jarného návratu: CDM3S20-25Z (vŕtanie φ20, zdvih 25 mm, reset pružiny)

     • Nerotujúci presný model: CDM3K40-100Z (vŕtanie φ40, zdvih 100 mm, šesťhranná tyč proti skrúteniu)

3. Základné technické parametre (štandardný typ)

4. 0,5MPa teoretické údaje o ťahu a napätí

 4.1 Dvojčinná tabuľka ťahu a napätia (CM3B).

  4.2 Jednočinná (CM3S Spring Return) Tabuľka výkonnosti

5. Typy montáže a odvodené modely

  5.1 Rôzne spôsoby montáže

     • Základný typ B: Priama inštalácia cez závity koncového krytu, najuniverzálnejšia a cenovo najefektívnejšia montážna metóda.

     • L Držiak na nohy: Upevnené pomocou axiálnej nožnej konzoly pre stabilnú horizontálnu inštaláciu.

     • Prírubový držiak F/G: Inštalácia bočnej príruby na strane tyče / bez tyče pre vertikálne pevné umiestnenie.

     • C/D Clevis Mount: Spojenie s jednou vidlicou / dvojitou vidlicou pre scenáre výkyvu a spojenia.

     • E Trunnion Mount: Štruktúra bočného čapu bez tyče pre flexibilný pohyb.

  5.2 Séria základných derivátov

     • CDM3B: Magnetický dvojčinný typ (štandardný mainstreamový model)

     • CDM3S/T: Magnetický jednočinný typ (vratná pružina / vysúvanie pružiny)

     • CDM3W: Magnetický dvojtyčový dvojčinný typ

     • CDM3K: Magnetický nerotačný šesťhranný tyčový typ

     • CDM3R: Priamy ultratenký typ montáže pre extrémne priestorovo obmedzené stanice

6. Porovnanie výberu CM3 vs CM2

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber otvoru: Potvrďte veľkosť otvoru podľa skutočnej hmotnosti nákladu, rezerva nie je menšia ako 50% bezpečnostná rezerva. Uprednostňujte sériu CM3 pre pracovné podmienky so stredným ťahom, čisté a odolné voči korózii.

     2. Výber zdvihu: Skutočný pracovný zdvih plus 10 ~ 20 mm bezpečnostná rezerva. Dodržujte štandardné pravidlá zdvihu: dvojčinný ≤300 mm, jednočinný ≤100 mm.

     3. Funkčná konfigurácia: Zvoľte B pre konvenčný dvojčinný vratný pohyb; S pre bezpečnostné scenáre s jednočinnou pružinou; K pre požiadavky na vysoko presné polohovanie proti krúteniu.

Zhrnutie jednej vety

     Krátky mini valec z nehrdzavejúcej ocele novej generácie SOLH CM3 sa vyznačuje ultrakompaktným ľahkým telom, úplnou odolnosťou proti korózii z nehrdzavejúcej ocele 304, bezolejovou prevádzkou s dlhou životnosťou a rozmanitými spôsobmi montáže, ktoré poskytujú vysoko stabilné a priestorovo úsporné riešenia lineárneho pohybu so stredným ťahom pre potravinárske, medicínske, elektronické a obalové čisté automatizačné zariadenia.
