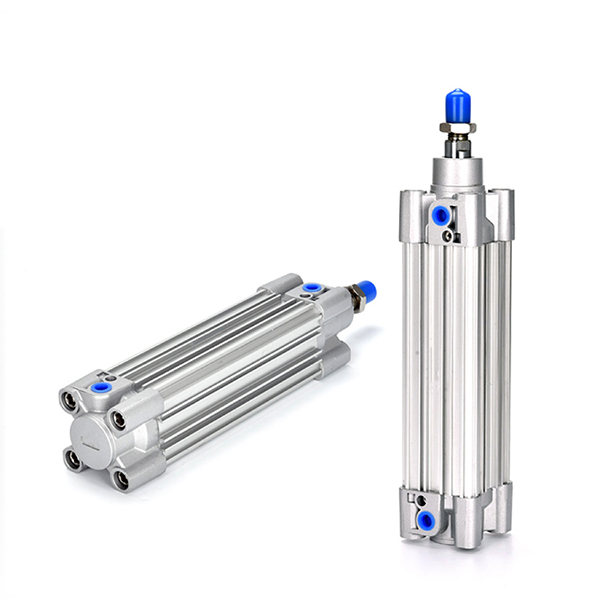

Štandardný pneumatický valec ISO15552 série CP96S (dvojitý ťažký vankúš)

Značka: SOLH by Richge Technology

Prehľad produktov

     Valec spojovacej tyče série SOLH CP96S je v súlade s medzinárodnou normou ISO15552 / VDMA24562. Prijíma hlaveň z hliníkového profilu vybavenú systémom dvojitého vankúša (nastaviteľný vzduchový vankúš + gumená podložka). Vyznačuje sa nízkou hlučnosťou, vysokou tuhosťou, vhodný pre vysokorýchlostné, vysokofrekvenčné vratné a vysokozdvižné aplikácie v ťažkej automatizácii. Priama mechanická výmena s originálnou sériou CP96S.

Základná štruktúra a funkcie dizajnu

   1. Konštrukcia: Profilová hlaveň so zabudovanými spojovacími tyčami, o 15 % ľahšia ako tradičné valce spojovacích tyčí. Dvojitý vankúš výrazne absorbuje koncový náraz a znižuje prevádzkový hluk.

   2. Materiál: Hlaveň z tvrdého eloxovaného hliníka, vysokopevnostné koncovky, tvrdo chrómovaná piestna tyč. Odolný voči opotrebovaniu a dlhá životnosť.

   3. Varianty prevádzky

     -- CP96S: Jednotyčový dvojčinný štandardný model

     -- CP96SD (prípona W): Dvojčinná tyč, vynikajúca odolnosť proti krúteniu

     -- Prípona -S: Vstavaný magnetický krúžok pre magnetický spínač

   4. Systém vankúšov: Vzduchový vankúš + tlmič z gumového kompozitu, ideálny pre vysokorýchlostné bicykle 50 ~ 1000 mm/s.

   5. Vysoká tuhosť: Presne opracované koncové uzávery, malé vychýlenie piestnej tyče, silná odolnosť proti posunutiu zaťaženia.

   6. Drážka snímača: Vyhradené sloty pre magnetické spínače série M9B, A93.

   7. Zameniteľnosť: štandardný rozmer ISO15552, kompatibilný s príslušenstvom série SE, SAI, DNC.

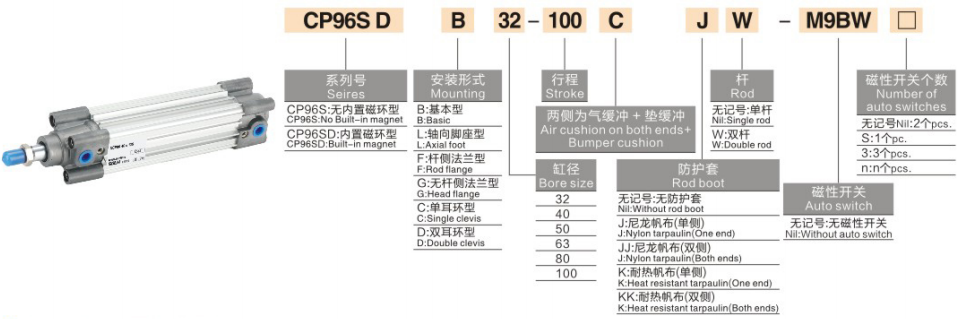

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：CP96SB40-100W-S

   2. Príklady štandardných objednávok

     -- CP96SB50-200-S: Vŕtanie50, zdvih 200, jednoduchá tyč, základný typ s magnetom

     -- CP96SF63-150W: Vŕtanie 63, zdvih 150, dvojitá tyč, montáž na bočnú prírubu tyče

Základné technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

Typy montáže a odvodené modely

   1. Možnosti montáže

     -- Základné, pätka, predná/zadná príruba, jednoduchá/dvojitá vidlica.

   2. Hlavný odvodený rad

     -- CP96S / CP96SD: Model s jednou a dvojitou tyčou

     -- CP96SK: Valec prispôsobený vysokej teplote

     -- CP96SR: Piestna tyč z nehrdzavejúcej ocele pre prostredie miernej korózie

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah, rezerva ≥50% bezpečnostná rezerva; uprednostnite CP96S pre vysokú rýchlosť a nízku hlučnosť.

   2. Potvrdenie zdvihu: Pridajte 10 ~ 20 mm bezpečnostnú rezervu; maximálny štandardný zdvih 800 mm, prispôsobený až do 2000 mm.

   3. Zhoda konfigurácie

     -- Spätná väzba polohy: Vyberte si model magnetu -S s magnetickými spínačmi M9B/A93;

     - Montáž: L pätka pre horizontálne ťažké zaťaženie; F príruba pre vertikálnu inštaláciu;

     -- Špeciálne prostredie: Vyberte CP96SK pre vysokú teplotu, CP96SR pre korozívne podmienky.

Zhrnutie jednej vety

     Valec spojovacej tyče SOLH CP96S ISO15552 vybavený dvojitým vzduchovým a gumeným vankúšom, vysokorýchlostný nízky hluk, silná zaťažiteľnosť proti posunu, ideálny lineárny pohon pre vysoké zaťaženie pre vysokofrekvenčné zariadenia na automatizáciu exportu.
