Tenký pneumatický valec s vedením série CQM

Značka: SOLH by Richge Technology

Prehľad produktov

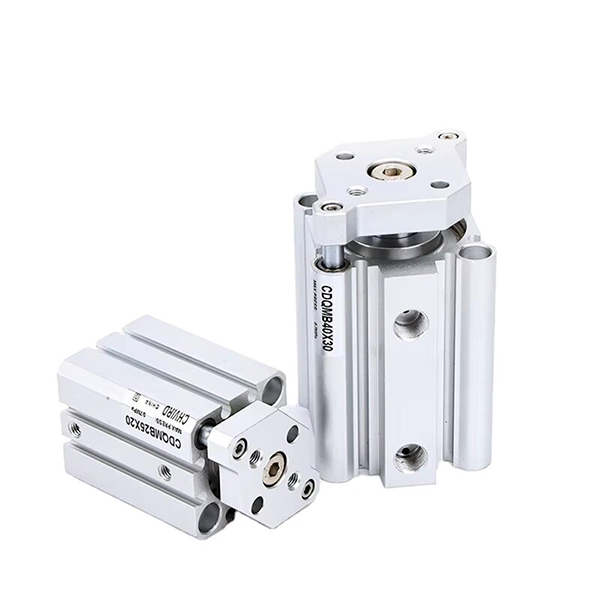

     SOLH CQM séria s vysokou tuhosťou vedený tenký valec, zameniteľný s importovaným CQM/CDQM. Vstavaná dvojitá vodiaca tyč založená na štruktúre tenkého valca CQ2. Výrazne zlepšuje odolnosť proti bočnému zaťaženiu a odolnosť proti rotácii. Rovnaká dĺžka tela ako CQ2, nie je potrebné žiadne ďalšie vonkajšie vedenie. Montážna veľkosť kompatibilná s CQ2/CQS, široko používaná na presné polohovanie, upínanie a tlačenie s bočným zaťažením.

Štruktúra a hlavné vlastnosti

     -- Integrované tenké telo valca + paralelné dvojité vodiace tyče, nosná doska na prednom konci;

     -- Tvrdý eloxovaný hliníkový valec, chrómovaná piestna tyč a vodiace tyče;

     -- Varianty: CQM (nemagnetické), CDQM (vybavené magnetom), CQM-XB24 verzia s dlhou životnosťou;

     - Bočná nosnosť 2~4 krát vyššia ako štandardný valec CQ2, tolerancia otáčania ≤±0,2°;

     - Štandardný gumový nárazník na oboch koncoch, bez možnosti vzduchového vankúša;

     -- CDQM vstavaný magnet pre detekciu magnetického spínača, flexibilná inštalácia snímača.

Pravidlo kódovania modelu

   1. Príklad: CDQMB20-50-M9B

     -- C: Vstavaný magnet (CDQM); prázdny = nemagnetický (CQM)

     -- DQM: Kód série pre vedený tenký valec

     -- B/A: Typ montáže; B = priechodný otvor; A = otvor so závitom na konci

     -- 20: Veľkosť otvoru: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Dĺžka zdvihu 5~100 mm

     -- M9B: Možnosť magnetického spínača

Technické špecifikácie

Teoretická ťahová a ťahová sila a maximálne bočné zaťaženie @0,5 MPa

Zhrnutie jednej vety

     Tenký pneumatický valec s dvojitou vodiacou tyčou integrovaný v rade SOLH CQM s vynikajúcou odolnosťou proti skrúteniu a vysokou bočnou zaťažiteľnosťou, perfektne presný pohon, ktorý nahrádza štandardný valec CQ2 pre automatizačné upínacie a polohovacie aplikácie.
