Rotačný valec s ozubnicou a pastorkom série CRA1 | Stredný a ťažký otočný valec s vysokým krútiacim momentom

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

     Séria SOLH CRA1 je profesionálny stredný a ťažký rotačný valec s ozubeným kolesom a pastorkom skonštruovaný pre oscilačný pohyb s vysokým krútiacim momentom. Tento valec obsahuje dvojpiestovú ozubenú prevodovku, voliteľný nastaviteľný vzduchový vankúš, viacero štýlov montáže a rôzne typy výstupných hriadeľov a pokrýva veľkosti otvorov od φ30 do φ100. Dokonale sa prispôsobuje scenárom vysokého zaťaženia 10–50 kg vrátane preklápania obrobku, riadenia priemyselných ventilov a indexovania ťažkých staníc, pričom slúži ako hlavné rotačné riešenie s vysokou tuhosťou pre ťažké automatizované výrobné linky.

  1.1 Pohon s ozubeným hrebeňom a pastorkom s vysokou tuhosťou

     Vďaka dvojpiestovej synchrónnej konštrukcii ozubeného kolesa a pastorka poskytuje valec vysoký krútiaci moment a výnimočnú tuhosť konštrukcie. Celková vôľa je riadená v rozmedzí ≤1°, zatiaľ čo verzia s vŕtaním φ30 dosahuje nulovú vôľu. Zaisťuje ultra vysokú presnosť opakovaného polohovania a stabilný rotačný pohyb pri vysokom zaťažení.

  1.2 Výstupný super vysoký krútiaci moment

     Optimalizovaná štruktúra prevodovky zabezpečuje špičkový krútiaci moment v odvetví. Model s maximálnym priemerom vŕtania φ100 poskytuje krútiaci moment 108 N·m pri tlaku vzduchu 0,5 MPa, čo plne spĺňa požiadavky na vysoký krútiaci moment pri ťažkej rotácii obrobku, pohone veľkých ventilov a indexovaní zariadení pre veľké zaťaženie.

  1.3 Voliteľný nastaviteľný vzduchový vankúš

     Typ Z vybavený dvojstrannou nastaviteľnou vzduchovou tlmiacou štruktúrou, ktorá účinne absorbuje zotrvačný náraz počas vysokofrekvenčnej prevádzky štart-stop, znižuje mechanické vibrácie a hluk pri chode a chráni zariadenia a obrobky a zároveň zlepšuje celkovú stabilitu prevádzky a životnosť.

  1.4 Rôzne možnosti montáže a hriadeľa

     • Štýly montáže: Základné (B), pätka (L), príruba (F) voliteľné, podporujúce flexibilnú inštaláciu pre rôzne štruktúry zariadení a rozmiestnenie priestorov.

     • Typy hriadeľov: Jeden hriadeľ (S), dvojitý hriadeľ (W), k dispozícii hriadeľ s kľúčom (Y), kompatibilný s rôznymi spôsobmi pripojenia záťaže a požiadavkami na prenos krútiaceho momentu proti preklzávaniu.

  1.5 Kompaktná a odolná konštrukcia

     Vylepšená optimalizovaná konštrukcia znižuje šírku karosérie o 14 % v porovnaní s tradičnými starými modelmi, čím výrazne šetrí priestor na inštaláciu. Navrhnuté s obojstrannými drážkami snímača pre flexibilnú montáž magnetických spínačov série D-M9. Tvrdé eloxované telo valca a vysoko odolné tesniace komponenty zaručujú dlhodobú stabilnú prevádzku.

  1.6 Bezolejová a dlhá životnosť

     Štandardný dizajn bezolejovej prevádzky sa prispôsobí čistým dielňam a všeobecným priemyselným pracovným podmienkam bez dodatočnej údržby mazania. Prémiové tesnenia odolné voči opotrebovaniu a antikorózne telo valca výrazne predlžujú nepretržitú životnosť pri častej cyklickej prevádzke.

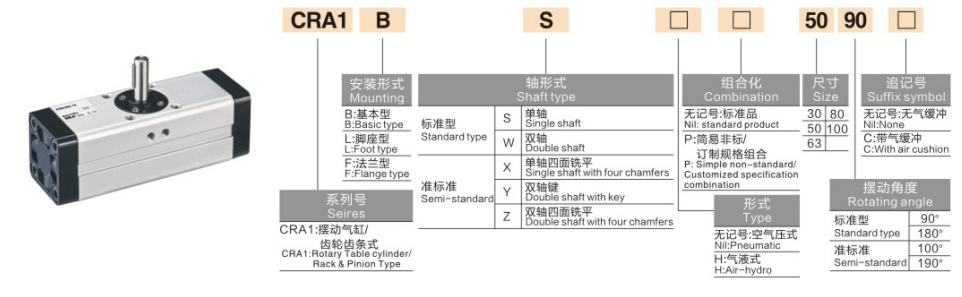

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typické modelové príklady: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Príklady štandardných objednávok

     • Štandardný model bez vyrovnávacej pamäte: CRA1BS50-90 (otvor φ50, výkyv 90°, jednoduchý hriadeľ, základný typ, bez magnetického krúžku)

     • Heavy-Duty Buffer Model: CDRA1BL80-180Z (vrtanie φ80, otočka 180°, dvojitý hriadeľ, upevnenie na nohu, magnetický krúžok a dvojitý vzduchový vankúš)

3. Všeobecné technické parametre (20 ℃, 0,5 MPa štandardný stav)

  3.1 Základné špecifikácie

     • Prevádzkový režim: Dvojčinný hrebeňový pohon

     • Pracovná kvapalina: Stlačený vzduch (bezolejová prevádzka)

     • Teplota okolia: 0℃~60℃ (prostredie bez ľadu)

     • Rozsah pracovného tlaku: 0,1 až 1,0 MPa; Dôkazný tlak: 1,5 MPa

     • Vôľa: ≤1° (vŕtanie φ30 dosahuje nulovú vôľu)

     • Tolerancia uhla výkyvu: 0~+4°

     • Režim vyrovnávacej pamäte: Beznárazník / nastaviteľný vzduchový vankúš s dvoma koncami (typ Z)

     • Magnetický spínač: Kompatibilné so sériou D-M9, montáž do obojstrannej drážky

  3.2 Tabuľka kľúčových parametrov výkonu (@0,5 MPa)

4. Základné pokyny pre konfiguráciu a výber

  4.1 Výber veľkosti otvoru (na základe krútiaceho momentu a zaťaženia)

     • φ30: Výstupný krútiaci moment 3,5 N·m, vhodný pre aplikácie so strednou záťažou (≤ 10 kg), ako je prepínanie malých ventilov a indexovanie miniatúrnych staníc.

     • φ50: Výstupný krútiaci moment 9,3 N·m, ideálny pre ľahké až stredné zaťaženie (10–20 kg) obrobku preklápanie o 90° a smerové polohovanie.

     • φ63: Výstupný krútiaci moment 17,0 N·m, dokonale vyhovujúci úlohám riadenia a otáčania komponentov pri strednom zaťažení (20–30 kg).

     • φ80: Výstupný krútiaci moment 32,0 N·m, použiteľný pre stredne ťažké zaťaženie (30–40 kg), veľké otočné polohovanie nástrojov a prípravkov.

     • φ100: 108 N·m super vysoký krútiaci moment, určený pre veľké zaťaženie (40–50 kg) mechanickú rotáciu a scenáre riadenia veľkých priemyselných ventilov.

  4.2 Výber uhla výkyvu

     • Štandardný uhol 90°: Navrhnuté pre preklápanie v pravom uhle a vertikálne riadenie, široko používané pri nakladaní/vykladaní obrobku a ortogonálnom prepínaní staníc.

     • 180° štandardný uhol: Vhodné pre polcyklové otáčanie a úplné prevrátenie obrobku, realizovanie obojsmerného polohovania stanice a reverznej prevádzky.

     • Špeciálny uhol 100° / 190°: Vlastné neštandardné uhly pre špeciálne vybavenie a prispôsobené požiadavky na pohyb stanice.

  4.3 Výber vyrovnávacej pamäte a funkčnej konfigurácie

     • Vzduchový vankúš Z: Povinné pre vysokofrekvenčné a ťažké pracovné podmienky, efektívne eliminuje koncový náraz, stabilizuje presnosť polohovania a znižuje prevádzkový hluk.

     • Verzia magnetického krúžku CDRA1: Vstavaný magnetický krúžok pre inštaláciu spínača série D-M9, ktorý podporuje spätnú väzbu signálu polohy v reálnom čase a automatizované riadenie prepojenia PLC.

     • Zhoda typu hriadeľa: Jeden hriadeľ (S) pre všeobecné univerzálne aplikácie; dvojitý hriadeľ (W) pre obojsmerný synchrónny pohon; drážkovaný hriadeľ (Y) pre vysoké nároky na krútiaci moment a protišmykové spojenie.

5. Typické aplikačné scenáre

     • Prevracanie ťažkého obrobku: Spoľahlivé 90°/180° preklápanie a polohovanie pre 10–50 kg obrobky na obrábacích strojoch a automatizovaných dopravníkových linkách, s vysokou tuhosťou a nízkou vôľou pre presný opakovaný pohyb.

     • Priemyselný pohon ventilov: Používa sa na automatické otváranie a zatváranie a diaľkové ovládanie potrubných ventilov s veľkým priemerom, ako sú škrtiace ventily a guľové ventily, ktoré poskytujú stabilnú hnaciu silu s vysokým krútiacim momentom.

     • Heavy-Duty automatizované indexovanie: Používa sa na presné indexovanie 90°/180° a pevné polohovanie ťažkých otočných stolov a nástrojov v montážnych a detekčných staniciach.

     • Ťažké robotické kĺby: Slúži ako rotačná hnacia jednotka pre ťažké kĺby robotov a koncové efektory, spĺňajúce požiadavky na vysokú tuhosť a vysoké zaťaženie presného otáčania.

     • Logistické a baliace zariadenia: Ideálne pre riadenie boxov a paliet s ťažkým materiálom, stohovanie a polohovanie, prispôsobenie sa dlhodobým vysokofrekvenčným cyklickým pracovným podmienkam s vysokým zaťažením.

6. Sprievodca rýchlym výberom v 3 krokoch

     1. Potvrdenie vŕtania: Vypočítajte skutočný krútiaci moment na základe hmotnosti obrobku a polomeru otáčania s bezpečnostným faktorom ≥2. Zvoľte φ30 pre ≤10 kg, φ50 pre 10–20 kg, φ63 pre 20–30 kg, φ80 pre 30–40 kg, φ100 pre 40–50 kg.

     2. Potvrdenie uhla: Vyberte si 90° pre riadenie/preklápanie v pravom uhle, 180° pre polovičné cúvanie a 100°/190° špeciálne uhly pre prispôsobené požiadavky na pohyb.

     3. Potvrdenie funkcie: Vzduchový vankúš Equip Z pre vysokofrekvenčnú prevádzku s vysokým zaťažením; vyberte magnetickú verziu CDRA1 pre riadenie spätnej väzby signálu; prijať hriadeľ s Y pre protišmykové spojenie s vysokým krútiacim momentom.

Zhrnutie jednej vety

     Rotačný valec s ozubeným kolesom a pastorkom série SOLH CRA1 poskytuje super vysoký krútiaci moment, ultra nízku vôľu a voliteľný výkon vzduchového nárazníka, čím poskytuje vysokú tuhosť, stabilné a odolné presné rotačné riešenia pre 10–50 kg stredné a ťažké priemyselné aplikácie s preklápaním, indexovaním a pohonom ventilov.
