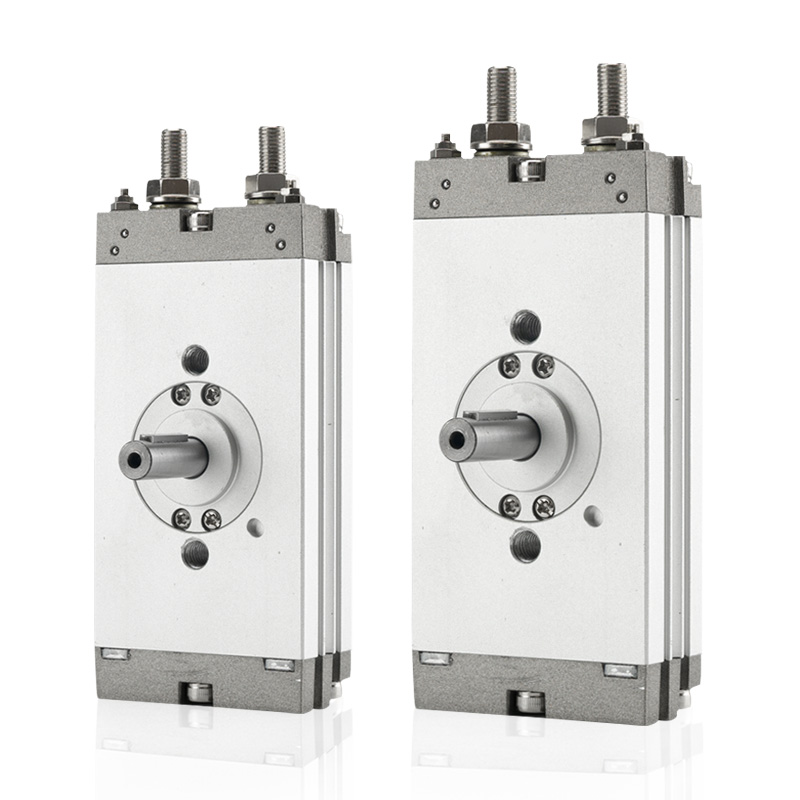

Ultratenký rotačný valec s ozubeným hrebeňom a pastorkom série CRQ2 | Kompaktný výkyvný valec s nulovou vôľou

Značka: SOLH by Richge Technology

1. Prehľad produktu a hlavné výhody

     Séria SOLH CRQ2 je ultratenký plochý rotačný valec s ozubenou tyčou a pastorkom s dvojpiestovou štruktúrou s nulovou vôľou. S ultra nízkou výškou tela a integrovanou prírubovou montážou podporuje široký rozsah uhlov výkyvu 90°/180°/360° a pokrýva veľkosti otvorov od φ10 do φ40. Tento valec, optimalizovaný pre priestorovo obmedzené usporiadanie zariadení, poskytuje vysoko presný a stabilný rotačný výkon pre ľahké a stredne náročné indexovacie, preklápacie a rotačné stanice, pričom slúži ako preferované kompaktné rotačné riešenie pre 3C, baliace a medicínske automatizačné zariadenia.

2. Kompletné technické špecifikácie

 2.1 Základné parametre

     • Veľkosť otvoru: φ10/φ15/φ20/φ30/φ40 (ultra tenká plochá konštrukcia)

     • Prevádzkový režim: Dvojčinný hrebeňový pohon

     • Rozsah pracovného tlaku: 0,15 ~ 0,7 MPa; φ20/φ30/φ40 do 1,0 MPa

     • Dôkazný tlak: 1,05 MPa

     • Teplota okolia: 0℃~60℃ (prostredie bez ľadu)

     • Mazanie: Bezolejová samomazná prevádzka

     • Konfigurácia vyrovnávacej pamäte: φ10/φ15 len so zabudovaným gumeným nárazníkom; φ20/φ30/φ40 s dvojitým gumeným tlmičom + voliteľný nastaviteľný vzduchový tlmič (prípona C)

     • Nastavenie uhla: Štandardné ±5° jemné nastavenie pomocou koncových skrutiek

     • Magnetická kompatibilita: Vstavaný magnetický krúžok CDRQ2, kompatibilný s prepínačmi série D-M9B / D-A93

  2.2 Tabuľka teoretického krútiaceho momentu (@0,5 MPa, N·m)

  2.3 Štandardný uhol výkyvu a nastaviteľný rozsah

     • Výkyv 90°: Nastaviteľný rozsah 80°~100°

     • Výkyv 180°: Nastaviteľný rozsah 170°~190°

     • Predĺžená otočka o 360°: Nastaviteľný rozsah 350°~370° pre špeciálne požiadavky na plnú rotáciu

  2.4 Špecifikácia veľkosti portu

     • φ10/φ15: M5 × 0,8

     • φ20/φ30/φ40: Standard Rc1/8; Voliteľný závit G1/8 a NPT

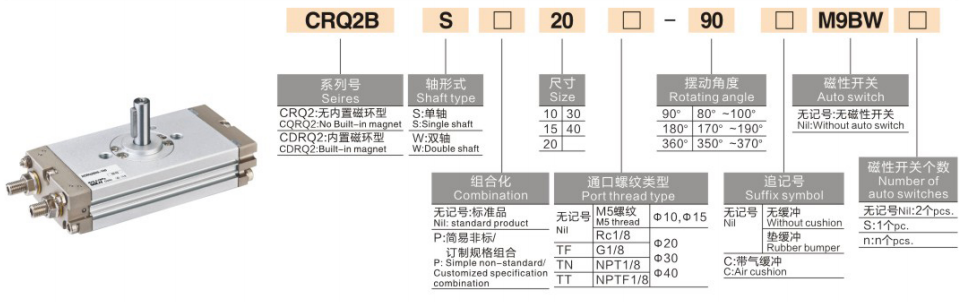

3. Pravidlá pomenovania modelov a príklady objednávok

  1. Kompletná štruktúra modelu: CDRQ2BS20-180C

  2. Typické príklady objednávok

     • Štandardný model bez vyrovnávacej pamäte: CRQ2BW15-90 (základný typ, dvojitý hriadeľ, vŕtanie φ15, výkyv 90°, nemagnetický, gumený nárazník)

     • Vysoko presný model vyrovnávacej pamäte: CDRQ2BS40-180C (vybavený magnetickým krúžkom, jeden hriadeľ, vŕtanie φ40, výkyv 180°, vzduchový nárazník)

4. Štrukturálny princíp a hlavné silné stránky

  4.1 Vnútorná štruktúra a pracovný princíp

     Séria CRQ2 využíva symetrickú dvojpiestovú štruktúru s dvojitým ozubením. Stlačený vzduch poháňa dvojité piesty pre synchrónny lineárny pohyb, ktorý tlačí ozubenú tyč, aby poskytoval stabilný rotačný krútiaci moment. Integrované ploché telo sa dodáva so vstavaným nárazníkovým mechanizmom, skrutkami na nastavenie koncového uhla, jednostranným potrubným rozhraním a obojstrannými drážkami pre magnetické spínače. Symetrická štruktúra sily eliminuje otrasy a vôľu počas prevádzky, čím sa dosahuje ultra stabilné vysoko presné rotačné polohovanie.

  4.2 Jedinečné hlavné výhody

     • Ultra tenké ploché telo: Extrémne nízka výška tela (17 ~ 37 mm), telo valca môže byť priamo použité ako príruba, čím sa eliminujú dodatočné montážne konzoly a výrazne sa šetrí vertikálny inštalačný priestor.

     • Dizajn s nulovou vôľou: Dvojitá konštrukcia plného záberu zabezpečuje rotáciu s nulovou vôľou, čím zaisťuje vysokú presnosť opakovaného polohovania a prevádzku štart-stop bez trhania.

     • Čisté potrubie a elektroinštalácia: Jednostranné vzduchové rozhranie a dvojité drážky prepínača na rovnakej strane zjednodušujú zapojenie na mieste a usporiadanie potrubia pre čistejšiu štruktúru zariadenia.

     • Presné jemné doladenie uhla: Štandardný ±5° nastaviteľný uhol výkyvu sa prispôsobí rôznym požiadavkám na presné polohovanie.

     • Možnosti diverzifikovaného hriadeľa: Voliteľný jednoduchý hriadeľ (univerzálny) a dvojitý hriadeľ (obojsmerné prepojenie), aby vyhovovali rôznym automatickým režimom pripojenia.

5. Pokyny pre inštaláciu a výber

  5.1 Režim inštalácie

      Základný typ B: Spodná časť tela valca podporuje priamu montáž s vyhradenými polohovacími otvormi. Integrovaný dizajn príruby nevyžaduje žiadne ďalšie upevňovacie príslušenstvo, vyznačuje sa rýchlou inštaláciou a vysokou presnosťou polohovania.

  5.2 Základné kritériá výberu

     • Priorita obmedzenia priestoru: Vyberte si ultratenkú sériu CRQ2 pre scenáre s obmedzenou vertikálnou výškou; vyberte sériu MSQ/HRQ pre dostatočný inštalačný priestor.

     • Požiadavka na presnosť a spätný chod: Hrebeň a pastorok CRQ2 pre vysoko presné polohovanie s nulovou vôľou; lopatkový typ CRB2 pre nízkonákladovú rotáciu s veľkým uhlom a ľahkým zaťažením.

     • Potvrdenie uhla výkyvu: Štandardné 90°/180° pre bežné preklápanie/polohovanie; Predĺžený typ o 360° pre pracovné podmienky otáčania v celom kruhu.

     • Buffer Matching: Vyberte vzduchový nárazník C pre vysokorýchlostnú a stredne silnú prevádzku; štandardný gumený nárazník spĺňa požiadavky na nízke otáčky a ľahké zaťaženie.

     • Dopyt po spätnej väzbe signálu: Vyberte si verziu magnetického krúžku CDRQ2 pre detekciu polohy PLC a automatizované riadenie prepojenia; Nemagnetická verzia CRQ2 pre jednoduchý rotačný pohyb bez spätnej väzby signálu.

6. Typické aplikačné scenáre

     • 3C a elektronický priemysel: Preklápanie dosky plošných spojov, triedenie čipov, malé otáčanie prípravku a presné polohovanie komponentov.

     • Baliace a tlačiarenské zariadenia: Otáčanie štítkov, polohovanie tesnenia krabice, vychýlenie usmerňovača a smerové prepínanie súvislej baliacej linky.

     • Kompaktné automatizačné stanice: Miniatúrne prepínanie ventilov, presné polohovanie indexovania a rotačná prevádzka v úzkom priestore zariadenia.

     • Lekárske a presné stroje: Malá rotácia manipulátora, presné preklápanie medicínskeho príslušenstva a mini automatizované rotačné plošiny.

7. Porovnávacia tabuľka CRQ2B vs CDRQ2B

Zhrnutie jednej vety

     Ultratenký rotačný valec s nulovou vôľou série SOLH CRQ2 sa vyznačuje plochým integrovaným prírubovým dizajnom, viacuhlovým nastaviteľným otáčaním a priestorovo úspornou inštaláciou, ktorá poskytuje vysoko presné, stabilné a kompaktné rotačné riešenia pre ľahké a stredne náročné úzkopriestorové automatické preklápacie a indexovacie stanice.
