Kompaktný dvojvalec radu CXSJ | Ultratenký dvojpiestový valec s dvojitou tyčou

Značka: SOLH by Richge Technology

Prehľad produktu a základná štruktúra

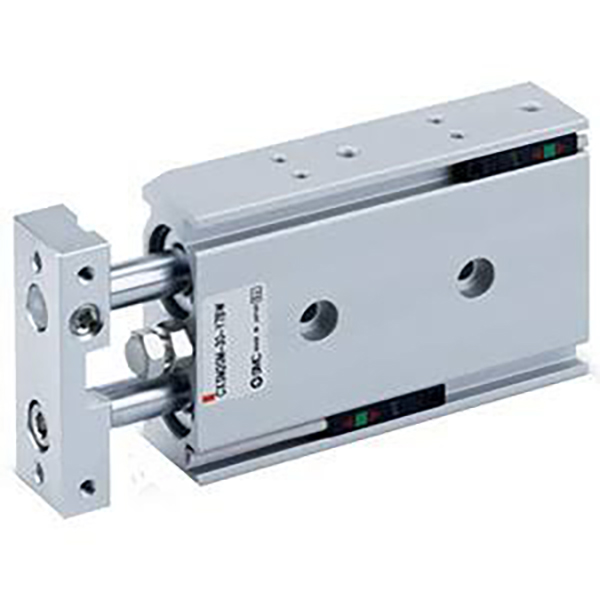

Séria SOLH CXSJ je modernizovaná ultrakompaktná verzia štandardného dvojvalca CXS. Vďaka integrovanej štruktúre s dvojitým piestom a dvojitou vodiacou tyčou to prinášadvojnásobný ťah v porovnaní s jednovalcami a dosahuje nulovú presnosť otáčania ±0,1°. Séria CXSJ, optimalizovaná kratšou dĺžkou, užšou šírkou a nižšou hmotnosťou ako tradičné modely CXS, ponúka flexibilnejšiu montáž a je špeciálne navrhnutá pre aplikácie typu pick-and-place, transfer materiálu, presné polohovanie a lisovanie s malým zaťažením v ultra stiesnených priestoroch automatizácie.

Hlavné štrukturálne výhody

• Integrácia dvojitého piestu a dvojitej vodiacej tyče: Voliteľné konfigurácie klzného ložiska (M) a guľôčkového ložiska (L) s univerzálnymi celkovými rozmermi, vyváženou odolnosťou, presnosťou a cenou pre rôzne pracovné podmienky.

• Základňa obojstranného magnetického spínača: Podporuje 4-smernú inštaláciu bez štrukturálneho rušenia, čo umožňuje flexibilnú detekciu polohy vo viacerých uhloch a symetrické prispôsobenie montáže vľavo/vpravo.

• Štandardná vyrovnávacia pamäť a magnetický dizajn: Vybavené obojstrannými gumenými nárazníkmi pre stabilné odpruženie; vstavaný magnetický krúžok (prípona Z) je vyhradený pre inštaláciu magnetického spínača. Bez možnosti vzduchového tlmiča (AZ), gumový tlmič slúži ako štandardné tlmenie nárazov.

• Dizajn s dvojitým portom pre malé otvory: Veľkosti otvoru φ6 a φ10 podporujú dvojité axiálne a bočné potrubie, čo výrazne optimalizuje usporiadanie potrubia v ultrakompaktnom usporiadaní zariadení.

Klasifikácia základnej podsérie (typ ložiska a tyče)

Séria CXSJ zahŕňa štyri hlavné modely, ktoré zodpovedajú nízkorýchlostným ťažkým nákladom, vysokorýchlostným presným pracovným scenárom a dvojitým výstupom, čím sa dosiahne úplné pokrytie požiadaviek kompaktnej automatizácie.

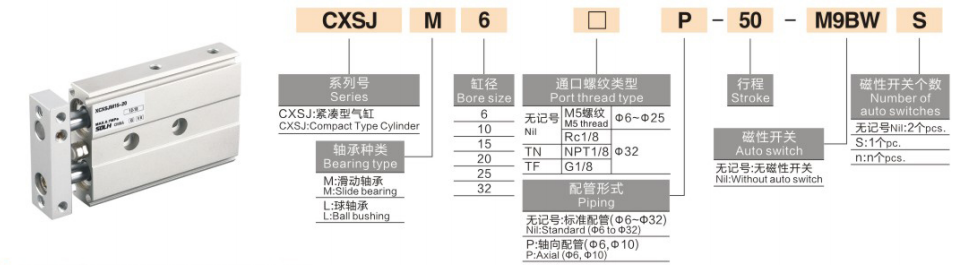

Vyplňte pravidlá pre pomenovanie modelov

Príklad modelu: CXSJL20-50Z-M9B

1. Definícia kódu pomenovania

1. Kód série: CXSJ + typ ložiska a tyče (M / L / WM / WL)

2. Veľkosť otvoru: 6 / 10 / 15 / 20 / 25 / 32 mm (celý štandardný rozsah vŕtania)

3. Štandardný zdvih: 5/10/15/20/25/30/40/50/75/100 mm (max. zdvih: 100 mm)

4. Konfigurácia vyrovnávacej pamäte a magnetického krúžku

￮ Z: Štandardná konfigurácia (vstavaný magnetický krúžok + dvojitý gumený nárazník, kompatibilný s inštaláciou magnetického spínača)

￮ Žiadna prípona Z: Nemagnetický typ (magnetický spínač nie je k dispozícii)

￮ Poznámka: Séria CXSJ podporuje iba gumený tlmič, bez možnosti vzduchového tlmiča (AZ).

5. Magnetický spínač: Voliteľné D-M9B, D-A93, D-M9N; priamo inštalované na bočné drážky s 4-smernou obojstrannou kompatibilitou základne

6. Uzamknúť zariadenie (voliteľné): R (zatiahnutie zámku), P (vysunutie zámku)

Všeobecné štandardné technické parametre

(Štandardné testovacie podmienky: 20℃ normálna teplota, suchý vzduch)

• Prevádzkový režim: Dvojčinný dvojpiestový pohon (dvojitý výstupný ťah)

• Rozsah pracovného tlaku: 0,1~0,7MPa (φ6: minimálne 0,15MPa; φ10~φ32: minimálne 0,1MPa)

• Dôkazný tlak: 1,05 MPa

• Teplota okolia: -10 ℃ ~ 60 ℃ (prostredie bez ľadu)

• Prevádzková rýchlosť: 30~800 mm/s (CXSJL vysokorýchlostný typ až do 800 mm/s; CXSJM 30~600 mm/s)

• Presnosť proti rotácii: ±0,1° (nulová presnosť krútenia, v súlade so štandardnou sériou CXS)

• Režim vyrovnávacej pamäte: Len gumený nárazník s dvojitým koncom (bez možnosti vzduchového nárazníka)

• Veľkosť potrubného portu

￮ φ6 / φ10: M5×0,8 (podpora axiálneho a bočného dvojitého potrubia)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (len bočné potrubie)

• Spôsob montáže: 3-stranná montáž (spodná / horná / bočná); obojstranná základňa podporuje symetrickú ľavú a pravú inštaláciu

Teoretické údaje o ťahu a napätí (@0,5 MPa, jednotka: N)

Dvojpiestová štruktúra poskytujedvojitá výstupná sila v porovnaní s jednopiestovými valcami s rovnakou veľkosťou otvoru

Porovnanie rozdielov medzi CXSJ a CXS

CXSJ je vylepšená ultra kompaktná verzia CXS, optimalizovaná špeciálne pre scenáre automatizácie v úzkom priestore.

Sprievodca rýchlym výberom

1. Výber typu ložiska a tyče: Vyberte si CXSJM pre vysoko zaťažené a prašné prostredie odolné voči opotrebovaniu; vyberte CXSJL pre vysokorýchlostný hladký a častý vratný pohyb; prijať CXSJWM / CXSJWL pre výstup tyče s dvoma koncami a obojstrannú synchrónnu prevádzku.

2. Výber verzie modelu: Pre mimoriadne kompaktný priestor a požiadavky na axiálne potrubie uprednostňujte CXSJ; vyberte štandardný CXS, ak sa vyžaduje vzduchový nárazník alebo veľká odolnosť proti nárazu.

3. Výber magnetickej konfigurácie: Vyberte príponu Z pre detekciu polohy pomocou magnetických spínačov; vynechajte Z pre nemagnetické scenáre a scenáre citlivé na magnetické rušenie.

4. Výber vŕtania a zdvihu: Určenie veľkosti otvoru na základe skutočného zaťaženia a požiadavky na ťah; štandardný rozsah zdvihu je 5~100 mm (maximálny limit zdvihu: 100 mm).

Zhrnutie jednej vety

     Ultrakompaktný dvojvalec série SOLH CXSJ sa vyznačuje vysokým ťahom s dvojitým piestom a dvojitou tyčou, presnosťou ±0,1° nulovej rotácie, ultratenkou optimalizovanou veľkosťou a 4-smerným flexibilným uložením, čo je optimálne pneumatické riešenie pre vysoko presné vyberanie a umiestňovanie, polohovanie a ľahké lisovanie v ultrastiesnených automatizovaných zariadeniach.
