Bezpiestnicový valec s magnetickou spojkou série CY1 | Klasický model ekonomickej základne

Značka: SOLH by Richge Technology

CY1S
CY1L

Prehľad produktov

     Séria SOLH CY1 je klasický a ekonomický bezpiestový valec s magnetickou spojkou, ktorý slúži ako základný predchodca modernizovanej série CY3. Prijíma bezkontaktnú magnetickú synchrónnu hnaciu štruktúru, kde sa vnútorný piest a vonkajší posuvný stôl pohybujú súčasne prostredníctvom silnej magnetickej sily. Vďaka plne uzavretej prevádzke s nulovým únikom, kompaktnej konštrukcii a nákladovo efektívnemu výkonu je určený pre aplikácie s nízkou až strednou záťažou a lineárnym pohonom so stredne dlhým zdvihom. S rozsahom vŕtania od φ6 do φ63 mm, štandardným zdvihom do 1 000 mm a maximálnym predĺženým zdvihom 1 500 mm, táto séria pokrýva rozmanité modely navádzania, aby splnila požiadavky viacerých scenárov, vďaka čomu je preferovaným cenovo výhodným beztyčovým pohonom čistej triedy pre všeobecné automatizované výrobné linky.

Umiestnenie jadra a štrukturálne prvky

• Pohon magnetickej spojky a čistý výkon s nulovým únikom: Vstavané vysoko pevné permanentné magnety na pieste a posuvnom stole realizujú nemechanický synchrónny prevod. Plne uzavretý valec eliminuje únik vzduchu a emisie prachu a úplne sa prispôsobí prísnemu čistému pracovnému prostrediu v elektronike, zdravotníckych zariadeniach a potravinárskom priemysle.

• Klasická základná štruktúra a vysoký nákladový výkon: Vďaka minimalistickej mechanickej štruktúre s menším počtom komponentov séria CY1 efektívne znižuje výrobné náklady a ponúka vyššiu nákladovú konkurencieschopnosť ako modernizovaná séria CY3. Základný model CY1B nemá integrovanú montážnu plochu a na inštaláciu vyžaduje obojstranné podporné konzoly. Vybavený základnou konfiguráciou krúžku odolného proti opotrebeniu a prachotesného krúžku, má minimálny pracovný tlak 0,18 MPa, s o niečo kratšou životnosťou, ale plne kompatibilný pre bežné štandardné pracovné podmienky.

• Diverzifikované modely derivátov pre úplné pokrytie: Kompletná produktová rada pokrýva viacero typov vedenia, aby vyhovovala rôznym požiadavkám na presnosť a zaťaženie:

• CY1B: Základný typ bez vodiacej konštrukcie a montážnej plochy, vyžadujúci vonkajšie vodiace lišty a obojstranné konzoly.

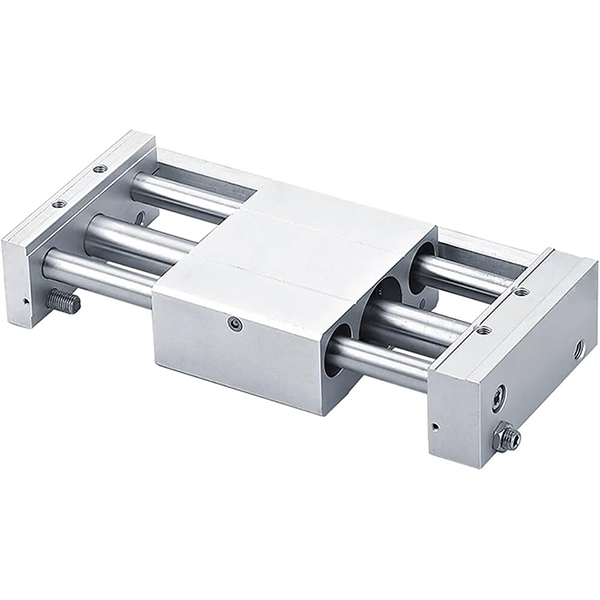

• CY1S: Typ klzného vedenia so zabudovaným klzným ložiskom, ktorý podporuje prevádzku s malým zaťažením bez vonkajších vedení.

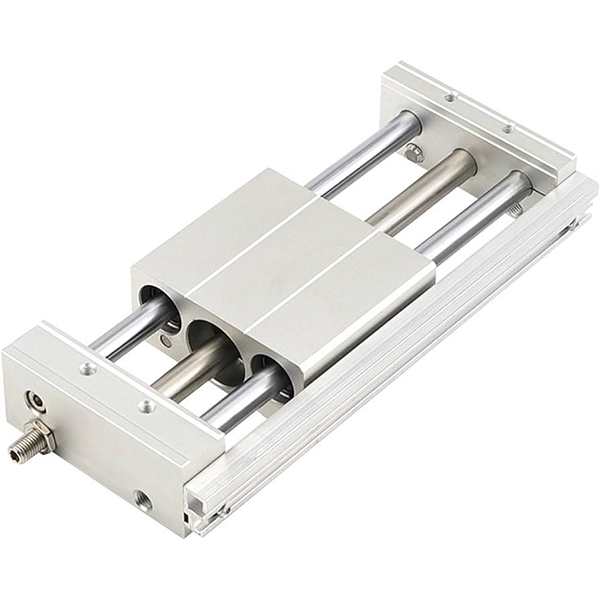

• CY1L: Typ vedenia s guľôčkovým ložiskom s mimoriadne hladkým posuvom a zvýšenou nosnosťou pre stabilný vysokofrekvenčný pohyb.

• CY1H: Vysoko presný typ vedenia s vynikajúcou presnosťou opakovaného polohovania pre scenáre presného prenosu.

• CY1F: Nízkoprofilový tenký typ s o 29 % zníženou celkovou výškou, perfektne sa hodí do ultra kompaktných priestorov na inštaláciu zariadení.


• Štandardná vyrovnávacia pamäť a voliteľná vysokorýchlostná konfigurácia: Štandardné gumené nárazníky s dvojitým koncom účinne absorbujú prevádzkové nárazy a znižujú hluk pri chode. Voliteľné externé hydraulické nárazníky podporujú stabilnú prevádzku pri maximálnej rýchlosti 500 mm/s pre stredne vysoké cyklické pracovné podmienky.

• Široká kompatibilita magnetických spínačov: Vyhradené drážky univerzálneho spínača na tele valca sú kompatibilné s magnetickými spínačmi série D-M9 a D-A9, čo umožňuje inštaláciu ľubovoľnej polohy a flexibilnú spätnú väzbu signálu zdvihu.

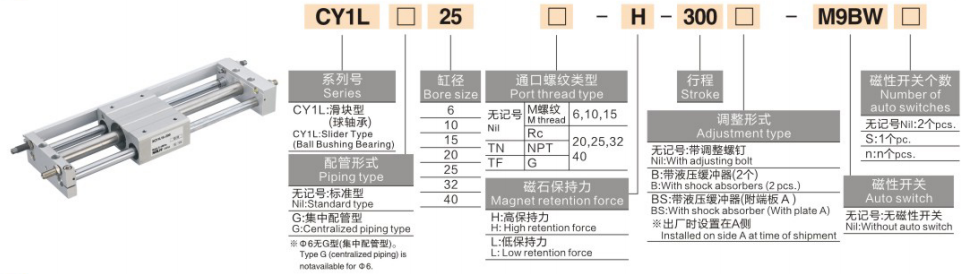

Kompletné pravidlo kódovania modelu

Príklady modelov: CY1B20-500 | CY1S40-800-M9PL

Referenčné príklady štandardných objednávok

• CY1B20-500: vŕtanie 20 mm, zdvih 500 mm, základný typ bez magnetického spínača

• CY1S40-800-M9PL: vŕtanie 40 mm, zdvih 800 mm, typ posuvného vedenia s magnetickým polohovým spínačom

Základné technické špecifikácie (20℃ štandardný stav)

1. Základné všeobecné špecifikácie

• Prevádzkový režim: Dvojčinná magnetická spojka bezkontaktný synchrónny prenos

• Pracovná kvapalina: Stlačený vzduch (štandard bezolejovej prevádzky)

• Teplota okolia: 5~60 ℃ (žiadne mrazivé pracovné prostredie)

• Rozsah pracovného tlaku: 0,18 ~ 0,7 MPa; Dôkazný tlak: 1,05 MPa

• Štandardná prevádzková rýchlosť: 50~500 mm/s

• Režim vyrovnávacej pamäte: Štandardný dvojitý gumový nárazník; voliteľný externý hydraulický nárazník pre vysokorýchlostné scenáre

• Magnetická prídržná sila: 49~2450N (progresívne sa zvyšuje s veľkosťou otvoru)

2. Tabuľka kľúčových parametrov výkonu (@0,5 MPa)

Základné pokyny pre konfiguráciu a výber

1. Výber veľkosti otvoru podľa zaťaženia a ťahu

• φ6~φ15 (Micro Light Duty): Vhodné pre záťaže ≤ 2,5 kg, určené na prenos presných komponentov s krátkym zdvihom v miniatúrnych elektronických presných zariadeniach.

• φ20~φ32 (Všeobecná ľahká prevádzka): Zladené s ľahkým zaťažením 4 ~ 10 kg, ideálne pre konvenčné operácie tlačenia a ťahania s dlhým zdvihom (≤ 1000 mm) vo všeobecných automatizovaných výrobných linkách.

• φ40~φ63 (stredné zaťaženie): Použiteľné pre scenáre stredného zaťaženia 16 ~ 40 kg, dokonale prispôsobené na manipuláciu s dlhým zdvihom a vysokofrekvenčné cyklické pracovné podmienky v baliacich a logistických automatizačných zariadeniach.

2. Výber modelu a vodiaceho systému

• Základný typ CY1B: Cenovo najefektívnejší model bez vstavanej vodiacej konštrukcie. Vonkajšie lineárne vodiace lišty sú povinné, vhodné pre projekty s obmedzeným rozpočtom a zariadenia s vyhradenými vodiacimi konštrukciami.

• Typ posuvného vedenia CY1S: Vybavený vstavaným vedením klzného ložiska, ktoré nevyžaduje žiadne vonkajšie pomocné vedenia pre ľahké zaťaženie (≤10 kg), vyznačuje sa jednoduchou inštaláciou a širokou univerzálnosťou.

• Typ vedenia s guľôčkovým ložiskom CY1L: Prijíma vysoko presnú štruktúru guľôčkových ložísk s ultra nízkym klzným odporom a predĺženou životnosťou, špeciálne navrhnutú pre vysokorýchlostné a vysokofrekvenčné cyklické pracovné podmienky.

• Vysoko presný typ CY1H: Konfigurovaný s presným lineárnym vodiacim mechanizmom, dosahujúcim presnosť opakovaného polohovania až do ±0,02 mm, použiteľný pre scenáre vysoko presného polohovania a prenosu na malé vzdialenosti.

• CY1F nízkoprofilový typ: Optimalizovaná tenká konštrukcia s 29% zníženou celkovou výškou, ktorá rieši problém obmedzeného vertikálneho inštalačného priestoru pre kompaktné automatizované zariadenia.

3. Výber prostredia a funkčnej konfigurácie

• Adaptácia na čisté prostredie: Bezdotykový dizajn magnetického prenosu s nulovým presakovaním a bezprašnosťou spĺňa hygienické výrobné normy; Modely CY1S a CY1L sú preferované pre dlhodobú prevádzku v čistých priestoroch.

• Vysokorýchlostný upgrade pracovných podmienok: Vybavené externými hydraulickými nárazníkmi na elimináciu koncového nárazu, stabilne podporujúce nepretržitú prevádzkovú rýchlosť až do 500 mm/s.

• Spätná väzba presnej polohy: Spojte sa s magnetickými spínačmi série D-M9 alebo D-A9, aby ste dosiahli viacbodové polohovanie zdvihu a výstup signálu v reálnom čase.

Typické scenáre priemyselných aplikácií

• Prenos materiálu v čistej miestnosti: Štruktúra magnetickej väzby s nulovým znečistením sa široko používa na manipuláciu s materiálom na veľké vzdialenosti v bezprašných dielňach na výrobu polovodičov a LCD, čím sa zabráni sekundárnej kontaminácii čistých pracovných prostredí.

• Baliaca linka Posun obrobku: Vysoko nákladovo-výkonný dizajn sa prispôsobuje tlačeniu a ťahaniu ľahkých a stredne ťažkých obrobkov v potravinárskych a farmaceutických baliacich zariadeniach s dlhým zdvihom, s nízkou poruchovosťou a jednoduchou každodennou údržbou.

• Automatizované ovládanie dverí zariadení: Beztyčová kompaktná konštrukcia šetrí vonkajší inštalačný priestor, vhodná na otváranie a zatváranie ochranných dverí zariadení a protiprachových štítov s dlhým zdvihom.

• Polohovanie montážnej linky s dlhým zdvihom: Spolupracuje so zodpovedajúcimi vodiacimi modulmi na dosiahnutie stabilného presného polohovania v rámci ultra dlhého zdvihu 1 ~ 1,5 m, čím spĺňa požiadavky na nepretržité cyklické polohovanie výrobných liniek.

• Ekonomické alternatívne riešenie: Ideálna náhrada za vysokú cenu série CY3 v projektoch automatizácie s obmedzeným rozpočtom, plne uspokojujúca základné požiadavky na lineárnu jazdu s dlhým zdvihom.

Porovnanie výkonu jadra radu CY1 vs

Sprievodca rýchlym výberom v troch krokoch

1. Potvrdenie veľkosti otvoru: Vypočítajte požadovaný ťah na základe hmotnosti nákladu s bezpečnostným faktorom ≥2. Odporúčané pravidlá: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potvrdenie typu modelu: Vyberte si CY1B pre ultranízky rozpočet; CY1S pre inštaláciu bez vedenia s malým zaťažením; CY1L pre vysokorýchlostnú vysokofrekvenčnú prevádzku; CY1H pre požiadavky na vysoko presné polohovanie.

3. Potvrdenie špecifikácie zdvihu: Vyberte štandardný zdvih 50~1000 mm pre bežné použitie; voliteľný predĺžený zdvih až do 1500 mm pre potreby jazdy na stredne dlhé vzdialenosti.

Zhrnutie jednej vety

     Beztyčnicový valec s klasickou magnetickou spojkou série SOLH CY1 je ekonomický čistý pohon s nulovým únikom s diverzifikovanými modelmi vedenia, ktorý slúži ako cenovo výhodné základné riešenie lineárneho pohonu s dlhým zdvihom pre všeobecnú automatizáciu s nízkou a strednou záťažou a vybavenie čistých priestorov.
