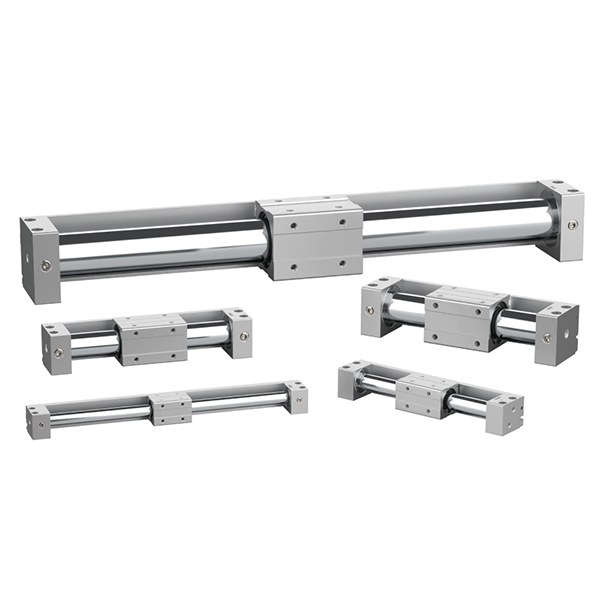

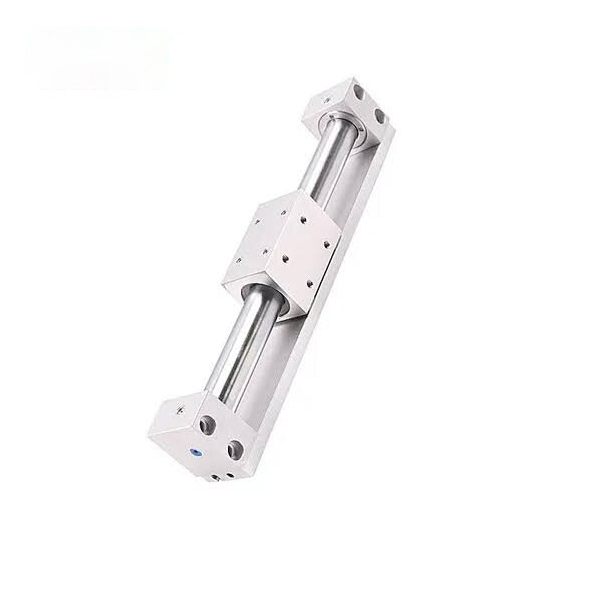

CY3R

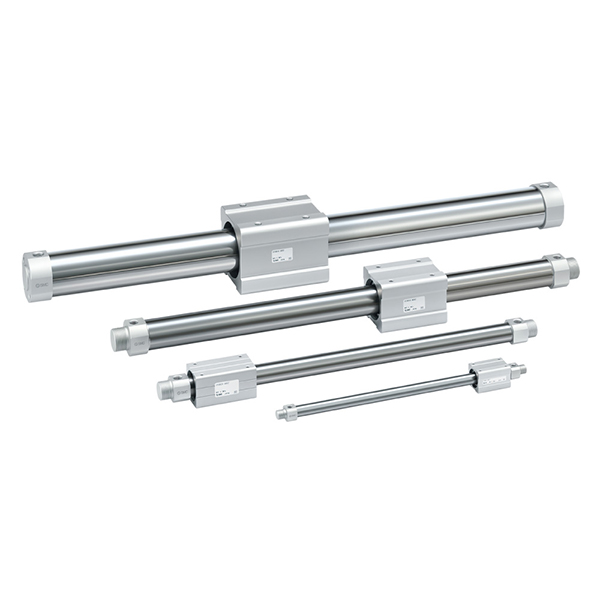

CY3B

Prehľad produktov

     Séria SOLH CY3 je modernizovaný beztyčnicový valec s magnetickou spojkou založený na klasickej sérii SMC CY1, rozdelený do dvoch bežných modelov: základný typ CY3B bez montážnej plochy a typ s priamou montážou CY3R. Prijíma úplne uzavretú magnetickú bezkontaktnú prenosovú štruktúru, ktorá realizuje synchrónny pohyb vnútorného piestu a vonkajšieho posuvného stola prostredníctvom silnej magnetickej spojky. Vďaka nulovým únikom, bezprašnej prevádzke bez znečistenia, mimoriadne dlhému zdvihu a kompaktnej inštalácii je široko použiteľný pre čisté, mierne až stredne zaťažené scenáre lineárnej jazdy na dlhé vzdialenosti. S rozsahom vŕtania od φ6 do φ63 mm a maximálnym zdvihom 5 000 mm šetrí 50 % inštalačného priestoru v porovnaní s tradičnými valcami so spojovacími tyčami a slúži ako preferované riešenie čistého pohonu s dlhým zdvihom pre vysoko štandardné automatizované výrobné linky.

Umiestnenie jadra a štrukturálne prvky

• Prevod magnetickej spojky a čistá prevádzka s nulovým únikom: Piest a posuvný stôl využívajú magnetický synchrónny pohon s úplne uzavretým valcovým dizajnom. Žiadna piestna tyč nevyčnieva smerom von, čím sa dosahuje úplná vzduchotesnosť, nulový únik a nulové znečistenie prachom. Dokonale sa hodí do prísnych výrobných prostredí, ako je spracovanie potravín, lekárske vybavenie a polovodičová elektronika.

• CY1 Vylepšená verzia so zvýšenou odolnosťou: V porovnaní s tradičnou sériou CY1 je dĺžka krúžku odolná voči opotrebovaniu zvýšená o 70%, čím sa účinne zlepšuje nosnosť a stabilita kĺzania. Zabudovaný držiak mazania prachotesného krúžku vytvára trvalý ochranný mazací film, ktorý znižuje minimálny pracovný tlak na 0,12 MPa a výrazne predlžuje životnosť. Okrem špecifikácie φ6 si všetky ostatné modely zachovávajú rovnaké montážne rozmery ako CY1 pre priamu výmenu a upgrade.

• Minimalistická štruktúra základného typu CY3B: Hladký valec nemá vyhradený montážny povrch a na upevnenie vyžaduje obojstranné podporné konzoly. Posuvný stôl nie je vybavený vstavanou vodiacou konštrukciou, takže externé lineárne vedenia alebo vodiace tyče sú povinné, aby sa zabránilo excentrickému zaťaženiu a zlyhaniu magnetického oddelenia.

• Štandardný gumený nárazník a vysokorýchlostná voliteľná špecifikácia: Vstavané gumené nárazníky s dvojitým koncom absorbujú prevádzkové nárazy a znižujú hluk pri chode pre stabilnú konvenčnú cyklickú prevádzku. Voliteľná špecifikácia vysokej rýchlosti X160 podporuje maximálnu prevádzkovú rýchlosť 1500 mm/s, aby sa prispôsobila vysokofrekvenčným rýchlo sa pohybujúcim pracovným podmienkam.

• Pohodlná inštalácia magnetického spínača: Vopred rezervované drážky spínačov na oboch stranách tela valca sú kompatibilné s magnetickými spínačmi série D-M9, čím sa realizuje flexibilná a presná spätná väzba polohy v reálnom čase pre polohovanie zdvihu.

Kompletné pravidlo kódovania modelu

1.Príklady modelov: CY3B20-500 | CY3B40-800-M9PL

2. Referenčné príklady štandardných objednávok

• CY3B20-500: vŕtanie 20 mm, zdvih 500 mm, základný typ bez magnetického spínača

• CY3B40-800-M9PL: vŕtanie 40 mm, zdvih 800 mm, základný typ s magnetickým polohovým spínačom

Základné technické špecifikácie (20℃ štandardný stav)

1 Základné všeobecné špecifikácie

• Prevádzkový režim: Dvojčinná magnetická spojka bezkontaktný prenos

• Pracovná kvapalina: Stlačený vzduch (štandard bezolejovej prevádzky)

• Teplota okolia: 5~60 ℃ (bez mrazivého prostredia)

• Rozsah pracovného tlaku: 0,12 ~ 0,7 MPa; Dôkazný tlak: 1,0 MPa

• Prevádzková rýchlosť: 50~500 mm/s (štandard); max 1500 mm/s (voliteľná vysokorýchlostná špecifikácia X160)

• Režim vyrovnávacej pamäte: Štandardný dvojitý gumový nárazník

• Magnetická prídržná sila: 19,6~2450N (zvyšuje sa s veľkosťou otvoru)

2 Tabuľka kľúčových parametrov výkonu (@0,5 MPa)

Základné pokyny pre konfiguráciu a výber

1 Výber veľkosti otvoru podľa zaťaženia a ťahu

• φ6~φ15 (Micro Light Duty): Vhodné pre zaťaženie ≤ 2,5 kg, určené na precízny prenos mini komponentov v elektronickom a medicínskom zariadení s krátkym zdvihom.

• φ20~φ32 (Všeobecná ľahká prevádzka): Zladené s ľahkým zaťažením 4 ~ 10 kg, ideálne pre bežné tlačenie a ťahanie s dlhým zdvihom (≤ 1000 mm) vo všeobecných automatizovaných výrobných linkách.

• φ40~φ63 (stredné zaťaženie): Použiteľné pre scenáre stredného zaťaženia 16 ~ 40 kg, ideálne pre manipuláciu s ťažkým dlhým zdvihom a vysokofrekvenčnú cyklickú prevádzku v potravinárskom a baliarenskom priemysle.

2 Výber zdvihu a vodiaceho systému

• Rozsah zdvihu: Štandardné kryty zdvihu 50~1000mm; predĺžený ultra dlhý zdvih až do 5000 mm pre špeciálne požiadavky na jazdu na dlhé vzdialenosti.

• Povinný dizajn externého vedenia: Základný typ CY3B nemá zabudovanú vodiacu konštrukciu. Vonkajšie lineárne klzné koľajnice alebo vodiace tyče musia byť vybavené tak, aby uniesli zaťaženie a zabránili magnetickému oddeleniu spôsobenému odchýlkou ​​excentrickej sily.

• Štandardný spôsob upevnenia: Upevnené voliteľnými obojstrannými podpornými konzolami so zaveseným telom valca a nulovým kontaktným trením, ktoré zaisťujú stabilnú prevádzku magnetickej spojky.

3 Výber prostredia a funkčnej konfigurácie

• Prioritou je čisté prostredie: Dizajn s nulovým únikom a bez znečistenia sa prispôsobuje prísnym bezprašným a sterilným pracovným podmienkam v potravinárskom, medicínskom a elektronickom polovodičovom priemysle.

• Vysokorýchlostný upgrade pracovných podmienok: Vyberte voliteľnú špecifikáciu vysokej rýchlosti X160 (max. 1500 mm/s), ktorá je vybavená externými hydraulickými nárazníkmi na elimináciu nárazov pri vysokej rýchlosti a zabezpečenie stabilnej prevádzky.

• Spätná väzba presnej polohy: Vybavené magnetickými spínačmi série D-M9 na realizáciu dvojbodového alebo viacbodového presného polohovania zdvihu a spätnej väzby signálu.

CY3B vs CY3R | Porovnanie rozdielov modelov

Typické scenáre priemyselných aplikácií

• Prenos materiálu v čistej miestnosti: Bezprašná magnetická spojovacia štruktúra s nulovým únikom je ideálna pre manipuláciu s materiálom na veľké vzdialenosti v elektronických, polovodičových a lekárskych bezprašných dielňach bez kontaminácie čistého prostredia.

• Linky na balenie potravín a nápojov: Nehrdzavejúci valec z nehrdzavejúcej ocele s ľahko čistiteľným povrchom sa prispôsobí hygienickým výrobným štandardom, vhodný pre dlhé zdvihy ľahkých a stredne ťažkých obrobkov v zariadeniach na spracovanie potravín.

• Vybavenie Pohon dverí a krytu: Konštrukcia bez predĺženia tyče šetrí vonkajší priestor, dokonale sa aplikuje na kompaktný pohon otvárania a zatvárania s dlhým zdvihom automatických zariadení, ochranných dverí a tieniacich krytov.

• Presná polohovacia platforma s dlhým zdvihom: Spolupracuje s externými vysoko presnými vodiacimi koľajnicami na dosiahnutie stabilnej opakovanej presnosti polohovania, vhodné pre presné polohovanie na 1 ~ 2 m na dlhé vzdialenosti a cyklickú dopravu montážnych liniek.

• Priestorovo úsporná náhrada valcov s tyčou: Rieši problém zaberania priestoru tradičnými valcami so spojovacími tyčami v scenároch s dlhým zdvihom (>500 mm), čím sa znižuje celkový priestor na inštaláciu zariadenia o 50 % pri kompaktnom dizajne zariadenia.

Sprievodca rýchlym výberom v troch krokoch

1. Potvrdenie veľkosti otvoru: Vypočítajte požadovaný ťah na základe hmotnosti nákladu s bezpečnostným faktorom ≥2. Odporúčané pravidlá: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potvrdenie špecifikácie zdvihu: Vyberte štandardný zdvih 50~1000 mm pre bežné požiadavky; vyberte rozšírenú špecifikáciu pre ultra dlhý zdvih až do 5000 mm.

3. Zhoda funkčnej konfigurácie: Výber priority pre čisté pracovné podmienky bez znečistenia; upgrade na X160 high-speed spec + hydraulický nárazník pre rýchlu prevádzku; pridajte magnetické spínače série D-M9 pre detekciu polohy v reálnom čase.

Zhrnutie jednej vety

     Beztyčnicový valec s magnetickou spojkou série SOLH CY3 je vylepšený bezolejový pohon čistej triedy CY1 s nulovým únikom, 5000 mm ultra dlhým zdvihom, nízkym štartovacím tlakom a dvojitým typom montáže, ktorý slúži ako optimálne priestorovo úsporné riešenie lineárneho pohonu s dlhým zdvihom pre ľahké a stredne zaťažené čisté automatizačné zariadenia.
