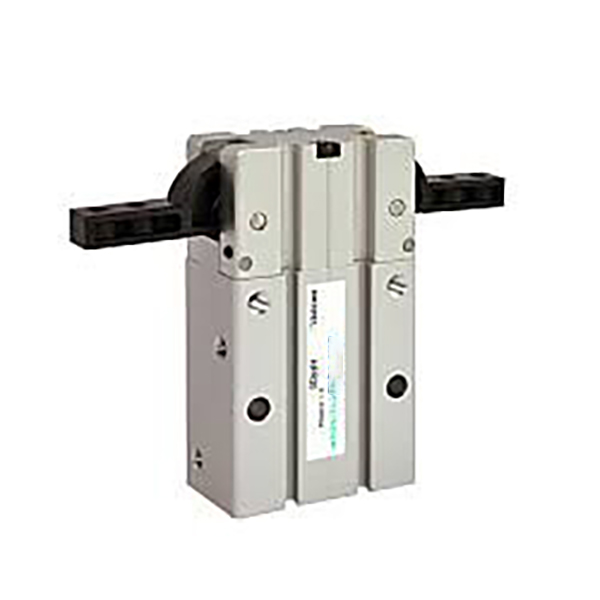

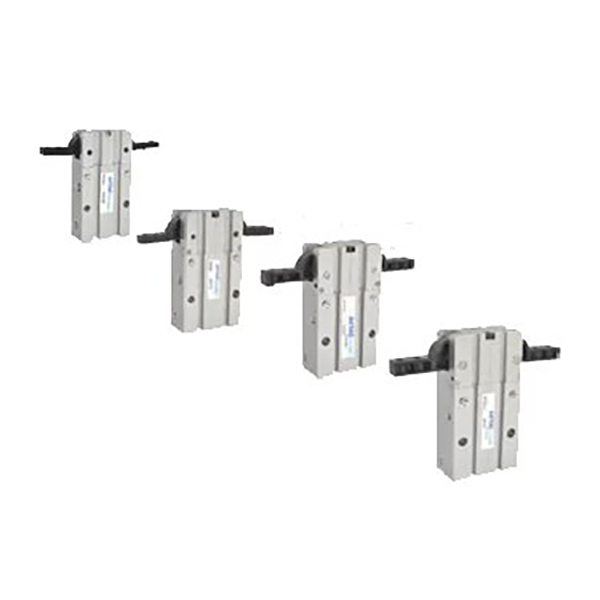

HFR Series 180° otočný typ so širokým otváraním pneumatickým uchopovačom

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH HFR je 2-čeľusťové pneumatické chápadlo poháňané otočným závesom o 180° širokom otváraní. Prednosti jadra: úplné 180° otvorenie čeľustí pre maximálnu vôľu, vynikajúca schopnosť mechanického vyhýbania sa, tri univerzálne montážne plochy, integrovaná prachotesná konštrukcia a predinštalovaný permanentný magnet. Je to hlavná voľba pohonu pre stanice s malým zaťažením, ktoré vyžadujú veľkú vôľu pri otáčaní, aby sa eliminovalo rušenie pri vyberaní a umiestňovaní a uchopenie obrobku v širokom rozsahu.

Základná štruktúra a pracovné funkcie

     -- Princíp činnosti: Piest tlačí zostavu otočného spojenia, aby poháňal dve čeľuste pre rotačný pohyb. Uhol výkyvu jednej čeľuste dosahuje 90°, čeľuste tvoria pri úplnom otvorení priamku, aby sa maximalizoval priestor na vyhýbanie sa.

     -- Charakteristika pôsobenia: Dvojité pôsobenie ako štandard; prívod vzduchu pre upnutie, spätný vzduch pre otvorenie. Maximálny uhol otvorenia 180°±2°, uhol uzavretia -2°~-5° pre stabilné umiestnenie.

     -- Ochrana proti prachu a opotrebovaniu: Optimalizovaná prachotesná štruktúra v časti čeľuste pre prašné prostredie. Kovové oddeľovacie platne izolujú trecie plochy, aby sa znížilo opotrebenie a predĺžila životnosť.

     -- Flexibilná montáž: Tri montážne plochy (bočná / spodná / zadná). Umiestnenie otvorov pre kolíky na spodnej základni zlepšuje presnosť montáže a konzistenciu opakovaného polohovania.

     -- Kompatibilita snímača: Permanentný magnet vybavený pre všetky špecifikácie. Kruhové drážky snímača na bočných stenách podporujú priamu inštaláciu magnetických spínačov CMSH/DMSH(S) bez ďalších držiakov.

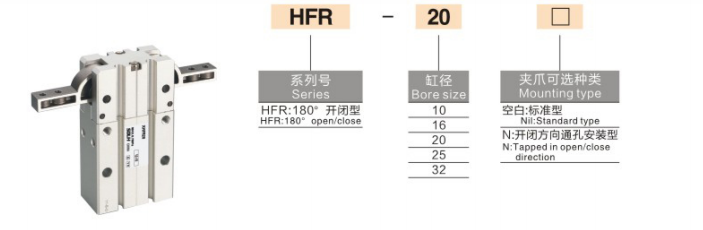

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: HFR20N+2CMSH

   2. Referenčné príklady štandardných objednávok

     -- HFR16：Vŕtanie 16, dvojčinný základný model bez magnetického spínača

     -- HFR25N：Vŕtanie 25, verzia s montážou cez otvor

     -- HFR32+2CMSH：Vŕtanie 32, vybavené dvoma magnetickými spínačmi CMSH

Univerzálne základné technické špecifikácie (dvojité pôsobenie @ 0,5 MPa)

Hlavné konkurenčné výhody

   1. 180° ultraširoký otvor pre úplné mechanické zamedzenie

     - Čeľuste sa pri plnom zdvihu vyrovnávajú v priamej línii a poskytujú maximálnu vôľu na vyriešenie problémov s interferenciou obrobku, ideálne na vyberanie komponentov do hlbokých dutín a úzkych otvorov.

   2. Ľahká a efektívna otočná spojovacia štruktúra

     -- Zjednodušený dizajn spojenia znižuje telesnú hmotnosť o 15 % v porovnaní s ekvivalentnými paralelnými uchopovačmi, rýchla odozva vhodná pre vysokofrekvenčné cykly s nízkou záťažou.

   3. Prachotesný a odolný voči opotrebovaniu pre drsné dielenské podmienky

     -- Špeciálne tesnenie čeľustí zabraňuje vniknutiu nečistôt; antifrikčné kovové separátory zaisťujú životnosť ≥5 miliónov krát.

   4. Trojstranná montáž plus polohovacie kolíky pre jednoduché uvedenie do prevádzky

     - Montážne otvory s viacerými orientáciami spolu so spodnými vodiacimi kolíkmi umožňujú rýchle centrovanie a konzistentné opakované umiestnenie pre komplexné usporiadanie nástrojov.

   5. Vstavaný magnet, pripravený na inštaláciu snímača

     - Štandardne integrovaný permanentný magnet a špeciálne posuvné drážky eliminujú dodatočné montážne prípravky, čím šetria náklady na komponenty a čas montáže.

Montážne formy a typické priemyselné aplikácie

   1. Možnosti montáže

   -- Bočná montáž: Horizontálne uchopenie so širokým otvorom pre veľký prenos obrobku na montážnych linkách

   - Spodná montáž: Vertikálne zdvíhanie plus vyhýbací sa pohyb pre hlboké dutiny formy a vyberanie kontajnerov

   -- Zadná montáž: Uchytenie s bočnou vôľou pre obmedzené stanice náchylné na mechanické rušenie

   2. Typické aplikačné scenáre

     -- 3C & Electronics: Uchopovacie stredné rámy mobilných telefónov, priehradky na batérie a veľké plastové kryty

     -- Automobilové komponenty: Prenášanie plášťov svetiel, vnútorných panelov a veľkých gumených častí

     -- Balenie a logistika: Vyhýbanie sa vyberaniu veľkých kartónov, paliet a vrecovaných materiálov

     -- Všeobecná automatizácia: Nakladacie/vykladacie, obracacie a montážne stanice vyžadujúce 180° voľný priestor

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru na základe hmotnosti obrobku a upínacieho momentu

     -- 10 ≤ 0,5 kg; 16 = 0,5 ~ 1 kg; 20 = 1 ~ 2 kg; 25 = 2 ~ 3 kg; 32 = 3 ~ 5 kg. Rezerva ≥30 % bezpečnostná rezerva.

   2. Potvrdenie zdvihu švihu

     -- Zvoľte HFR, ak sa vyžaduje úplné vyhnutie sa 180° vzdialenosti; zvoľte MHW2, ak ide len o širokouhlé upínanie bez vážneho rušenia.

   3. Zhoda konfigurácie

     - Ovládanie blokovania PLC: Nainštalujte dva spínače CMSH na monitorovanie stavu úplne otvoreného a zatvoreného.

     -- Požiadavka na montáž: Štandardná verzia s vodiacimi kolíkmi pre spodnú polohu; vyberte príponu N pre inštaláciu cez otvor.

Zhrnutie jednej vety

     SOLH HFR otočný typ 180° širokého otvárania pneumatického chápadla využíva kĺbový výkyvný mechanizmus s plnou 180° vôľou čeľustí, trojstrannú montáž, prachotesnú konštrukciu a vstavaný magnet; uprednostňovaný aktuátor s nízkou záťažou pre automatické vyberacie a otočné stanice vyžadujúce veľký mechanický priestor na vyhýbanie sa v 3C, automobilovom a baliacom zariadení.
