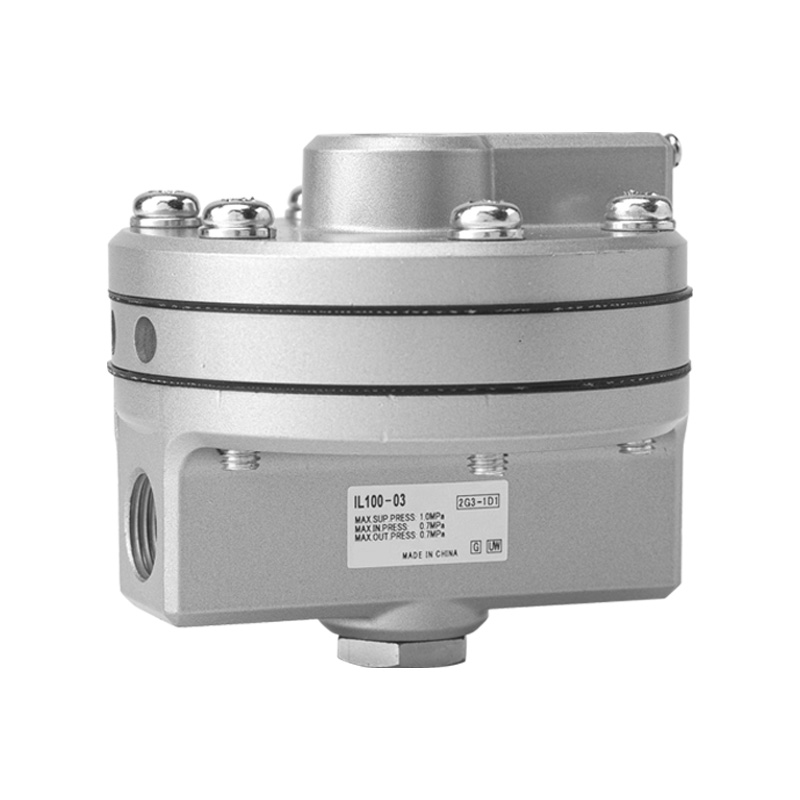

Presné posilňovacie relé série IL100 1:1 (pneumatický zosilňovač)

Značka: SOLH by Richge Technology

Umiestnenie produktu

     Séria IL100 je presné zosilňovacie relé 1:1 plne zameniteľné s originálnymi modelmi SMC, tiež známymi ako pneumatický zosilňovač signálu alebo zosilňovač hlasitosti. Jeho základnou funkciou je konvertovať riadiace signály nízkeho prietoku na vysokotlakový výstup vzduchu s rovnakým tlakom. Efektívne rieši problémy s pomalou odozvou spôsobené dlhými potrubiami a veľkoobjemovými pneumatickými pohonmi, vyznačujúce sa výnimočnou presnosťou, mimoriadne veľkou prietokovou kapacitou a ultrarýchlou rýchlosťou odozvy.

 Hlavná funkcia a pracovný princíp

  1. Základná definícia

       Pneumatický zosilňovač signálu a hlasitosti s presným sledovaním tlaku 1:1 (výstupný tlak sa presne rovná tlaku vstupného signálu).

  2. Logika prevádzky

     --SIG (Signal Port): Prijíma výstup riadiaceho tlaku s nízkym prietokom z polohovadiel alebo regulátorov tlaku

     --SUP (Supply Port): Pripojte k hlavnému prívodu stlačeného vzduchu, max. prívodný tlak 1,0 MPa

     --OUT (Výstupný port): Poskytuje vysoký prietok vzduchu pri rovnakom tlaku na pohon veľkých pohonov

     --EXH (výfukový port): Rýchlo vypustí zvyškový vzduch, keď tlak riadiaceho signálu klesne

 3. Základná hodnota

     Udržujte presný tlak signálu a zároveň zosilňujte výstupný tok, čím sa výrazne zrýchľuje pohyb ovládača.

Hlavné kľúčové vlastnosti

   1. Ultra-vysoký prietok a okamžitá odozva

     -- Maximálna prietoková kapacita: 6 000 l/min (ANR) pri vstupnom tlaku 0,7 MPa

     -- Koeficient prietoku Cv = 1,1

     -- Ideálne pre diaľkové potrubia, valce s veľkým priemerom a veľké membránové pohony

   2. Vysoko presné sledovanie tlaku 1:1

     -- Chyba linearity v rozsahu ± 1 % celého rozsahu

     --Hysterézia ≤ 1 % plného rozsahu

     --Presná replikácia tlaku s nulovým poklesom tlaku a bez dlhodobého posunu

   3. Možnosti viacerých portových vlákien

     --Veľkosti portov: 02 (Rc1/4), 03 (Rc3/8)

     --Štandardný závit: Rc; voliteľný NPT (prípona N), G paralelný závit (prípona F)

     --Štyri vyhradené porty: signál SIG, napájanie SUP, výstup OUT, výfuk EXH

   4. Široká teplota a špeciálne prispôsobené verzie

     --Štandardný model: -5 ~ +60 ℃

     --Nízkoteplotná verzia L: -30 ~ +60 ℃

     --Vysokoteplotná verzia T: -5 ~ +100 ℃

     - Verzia S bez obsahu medi: Kompatibilná s výrobou polovodičov a vysoko čistým inertným plynom

   5. Odolná kompaktná štruktúra

     --Hlavné telo: hliníková zliatina so strieborným antikoróznym náterom

     --Čistá hmotnosť: 0,56 kg

     --Dva spôsoby montáže: Priama inštalácia so závitom; voliteľná kovová montážna konzola (prípona B)

Kompletná tabuľka technických špecifikácií

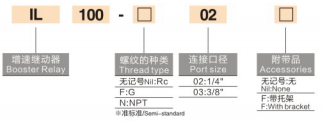

Vysvetlenie kódu modelu (IL100-□-□-□-□)

   Príklad: IL100-02-N-L-B

     --IL100: Kód základnej série

     --02 / 03: Veľkosť portu (1/4" / 3/8")

     --Prípona závitu: N=závit NPT; žiadna prípona = Rc; Závit F=G

     --Prípona špeciálnej verzie: L=nízka teplota; T = vysoká teplota; S = bez medi

     --B: Vybavené montážnou konzolou (bez prípony = bez konzoly)

   Bežné štandardné modely

     --IL100-02: Port Rc1/4, štandardná teplota, bez držiaka

     --IL100-03-B: Port Rc3/8, štandardná teplota, s montážnou konzolou

     --IL100-N03-L: závit NPT 3/8, variant odolný voči nízkym teplotám

Typické aplikačné scenáre

     – Procesné riadiace ventily: Pneumatické regulačné ventily a membránové pohony, spárované s polohovadlami na zvýšenie rýchlosti pohonu

     – Diaľkové vzduchové potrubia prístrojov: Eliminujte pomalú odozvu spôsobenú dlhými hadičkami medzi vysielačmi a ovládačmi

     --Veľkoobjemové pneumatické valce: Zdvíhacie, upínacie a mechanické pohony s veľkým zdvihom

     - Vysoko presné polohovacie slučky: Pneumatické systémy vyžadujúce presné sledovanie tlaku a rýchlu odozvu

     -- Polovodičové a vysoko čisté plynové zariadenia: Variant S bez obsahu medi pre čisté procesné prostredie

Zhrnutie jednej vety

     Vymeniteľné posilňovacie relé SOLH IL100 poskytuje presné sledovanie tlaku 1:1, maximálny prietok 6 000 l/min a ± 1 % vysokú linearitu s ultrarýchlou odozvou, špeciálne navrhnuté tak, aby eliminovalo pomalé oneskorenie spustenia v dlhých potrubiach a veľkoobjemových pneumatických systémoch.
