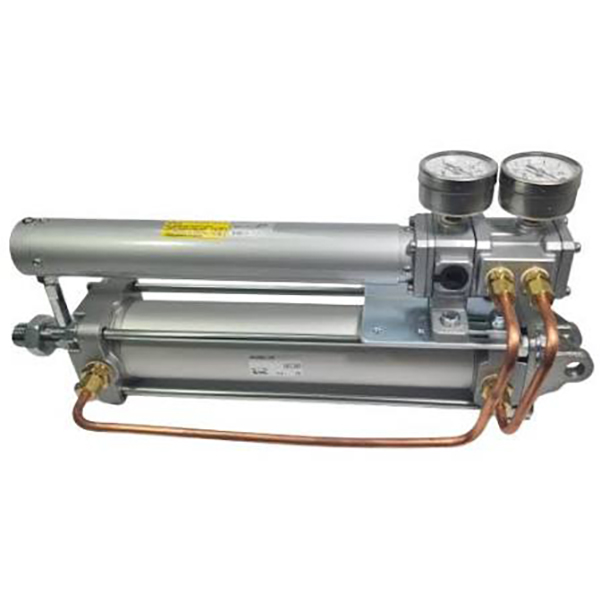

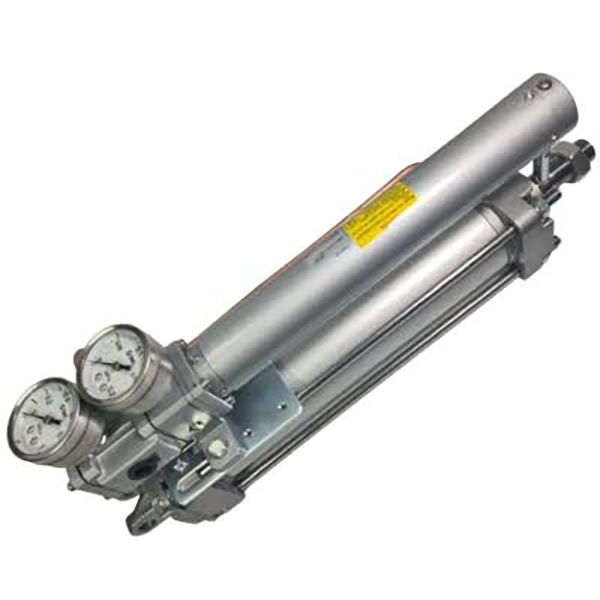

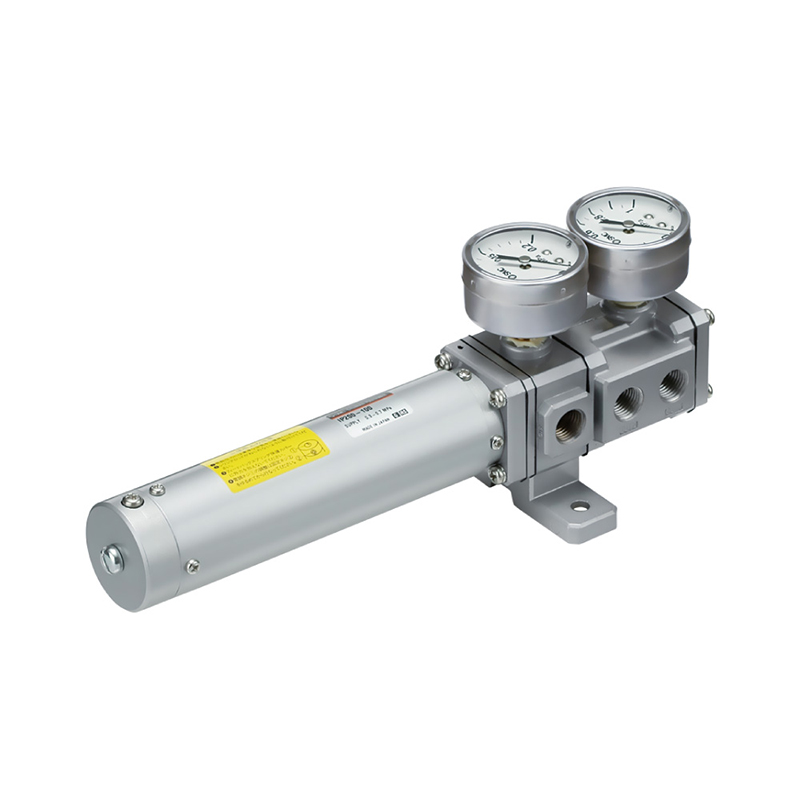

Pneumatický pilotný servopolohovač valca série IP200

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria IP200 uvedená na trh pod značkou SOLH od Richge Technology je pneumatický pilotný polohovač servo valca. Poskytuje vysoko presné proporcionálne riadenie polohy pre štandardné valce, lineárne prevádza pneumatický riadiaci signál 0,02~0,1MPa na presné posunutie piestnice valca. Plne poháňaný vzduchom bez napájania, ide o skutočne bezpečné polohovacie riešenie pre priemyselné prostredia náchylné na výbuch.

Základné technické špecifikácie

    1. Základné parametre

     -- Kompatibilné valce: Vŕtanie ≥ Ø50 mm, zdvih 25 ~ 300 mm (prispôsobiteľné po 1 mm prírastku)

     -- Princíp riadenia: Servo mechanizmus tryska-klapka založený na teórii rovnováhy síl

     -- Tlak privádzaného vzduchu (SUP): 0,3~0,7MPa

     -- Vstupný riadiaci signál (IN): Štandardný pneumatický signál 0,02~0,1MPa

     - Okolitá a stredná teplota: -5 ℃ ~ +60 ℃ (štandardná verzia)

     -- Závit portu: Hlavný port Rc1/4; port manometra Rc1/8

     -- Čistá hmotnosť: pribl. 700 g (na základe modelu so 100 mm zdvihom) Index presnosti kontroly · Citlivosť: ≤ 0,5 % F.S.

     -- Linearita: ≤ ±2 % F.S.

     -- Hysterézia: ≤ 1 % F.S.

     -- Opakovateľnosť: ≤ ±1 % F.S.2.

Pracovný princíp rovnováhy síl

     -- Vstup signálu: Pneumatický riadiaci signál vstupuje do portu IN a tlačí vstupnú membránu.

     -- Zosilnenie servopohonu: Posun membrány mení vôľu voči tryske, aby sa nastavil spätný tlak, čím sa poháňa vnútorná cievka, aby sa prepínali vzduchové okruhy.

     -- Ovládanie valca: Výstupy stlačeného vzduchu cez porty OUT1 / OUT2 na vysunutie alebo zasunutie dvojčinného valca.

     -- Spätná väzba polohy: Pohyb zdvihu valca stiahne spätnoväzbovú membránu cez ojnicu a spätnú pružinu, aby sa dosiahla rovnováha sily so vstupným signálom; cievka sa vráti do neutrálnej polohy, aby sa valec presne zablokoval v cieľovej polohe.

Definícia kódu modelu (IP200-XXX-YY)

     -- IP200: Kód základnej série

     -- XXX: Menovitý zdvih (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Voliteľná prípona: Bez prípony: Štandardný model so spätnou pružinou z uhlíkovej ocele -T: Vybavený spätnou pružinou z nehrdzavejúcej ocele -XN: Verzia pre nízku teplotu (-30 °C ~ +60 °C) -XZ: Verzia pre vysokú teplotu (-5 °C ~ +80 °C)

Príklad: IP200-200-T → zdvih 200 mm, spätná pružina z nehrdzavejúcej ocele.

Definícia portu

     -- SUP: Vstup hlavného prívodu vzduchu (0,3 ~ 0,7 MPa)

     -- IN: Vstup pneumatického riadiaceho signálu (0,02 ~ 0,1 MPa)

     -- OUT1 / OUT2: Dvojité výstupné porty pre dvojčinný valec

     -- EX: Výfukový port

     -- Merač: Vyhradený port pre inštaláciu manometra

Hlavné výhody produktu

     -- Vysoko presné pneumatické polohovanie bezpečné proti výbuchu Porovnateľná presnosť polohovania elektrických servosystémov; plne poháňané vzduchom bez elektrických komponentov, skutočne bezpečné pre horľavé a výbušné pracovné zóny.

     -- Kompaktná integrovaná štruktúra All-In-One Konštrukcia integrovanej jednotky pre priamu montáž na štandardné valce, čím sa zjednodušuje inštalácia na mieste a postupy bežnej údržby.

     -- Pohodlný dizajn kalibrácie Vstavaná nezávislá skrutka na nastavenie nuly a skrutka na nastavenie rozsahu pre rýchlu kalibráciu na mieste bez použitia ďalších nástrojov.

     -- Viacero materiálových možností pre odolnosť proti korózii Spätná pružina dostupná vo variantoch z uhlíkovej ocele alebo nehrdzavejúcej ocele na prispôsobenie sa vlhkému a korozívnemu dielenskému prostrediu.

     -- Vlastné verzie so širokým rozsahom teplôt Štandardné, voliteľné modely pre nízke a vysoké teploty na uspokojenie zložitých priemyselných podmienok s premenlivou teplotou.

Typické aplikačné scenáre

     -- Presné polohovacie stanice: zariadenia na rezanie, lisovanie, poťahovanie a automatickú manipuláciu s materiálom

     -- Priemyselné riadenie procesov: Regulácia otvárania ventilov, kontrola napätia pásu a systémy korekcie okrajov pásu

     -- Špeciálne drsné prostredia: Nevýbušné, prachotesné a vodotesné zariadenia pre chemické závody a banské stroje

     -- Pneumatická servo jednotka: Slúži ako centrálny riadiaci komponent kompletných pneumatických servo polohovacích systémov

Návod na obsluhu a inštaláciu

     -- Požiadavka na zdroj vzduchu: Privádzaný vzduch musí byť suchý a čistý s presnosťou filtrácie ≤ 5 μm, aby sa predišlo zablokovaniu trysky a zlyhaniu polohy.

     -- Referenčná kalibrácia: Kompletné nastavenie nuly a rozsahu pri štandardnom prívodnom tlaku 0,5 MPa pre optimálny lineárny výkon.

     - Smer montáže: Podporuje inštaláciu v akomkoľvek uhle; vyhnite sa takému usporiadaniu montáže, ktoré spôsobuje hromadenie kondenzovanej vody vo vnútornej zostave jednotky.

Zhrnutie jednej vety

     Pneumatický servopolohovač SOLH IP200 s vyvažovaním dýzy a klapky lineárne konvertuje vzduchový signál 0,02~0,1MPa na presný zdvih valca, vyznačuje sa vysokou presnosťou polohovania, prevádzkou iba vzduchom bezpečnou proti výbuchu, nastaviteľnou kalibráciou nula/rozpätie a prispôsobenými možnosťami pri viacerých teplotách, ideálna proporcionálna riadiaca jednotka polohovania pre presnú výbušnú automatizáciu a ťažbu.
