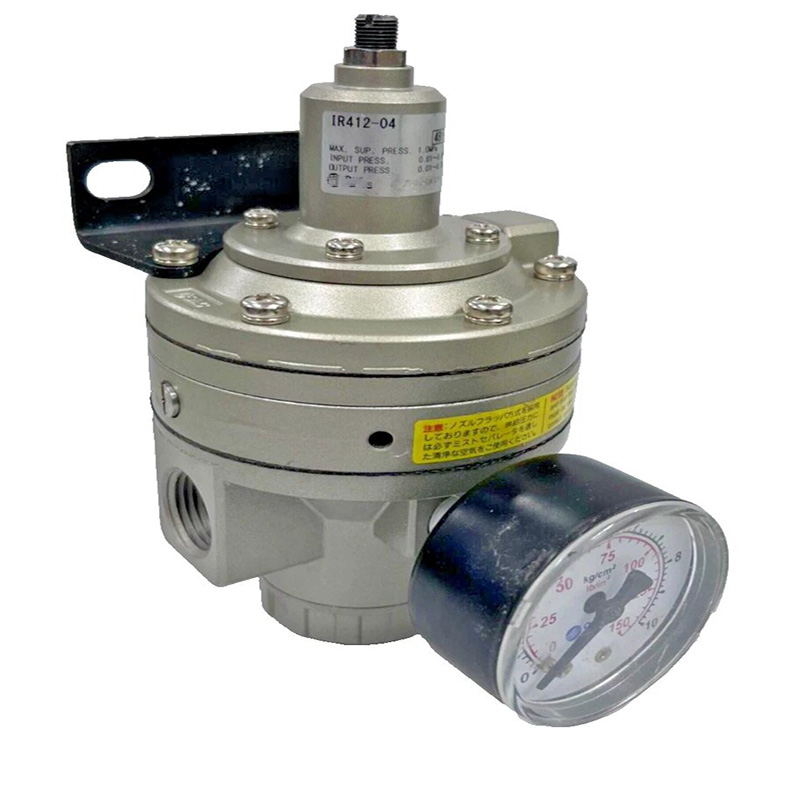

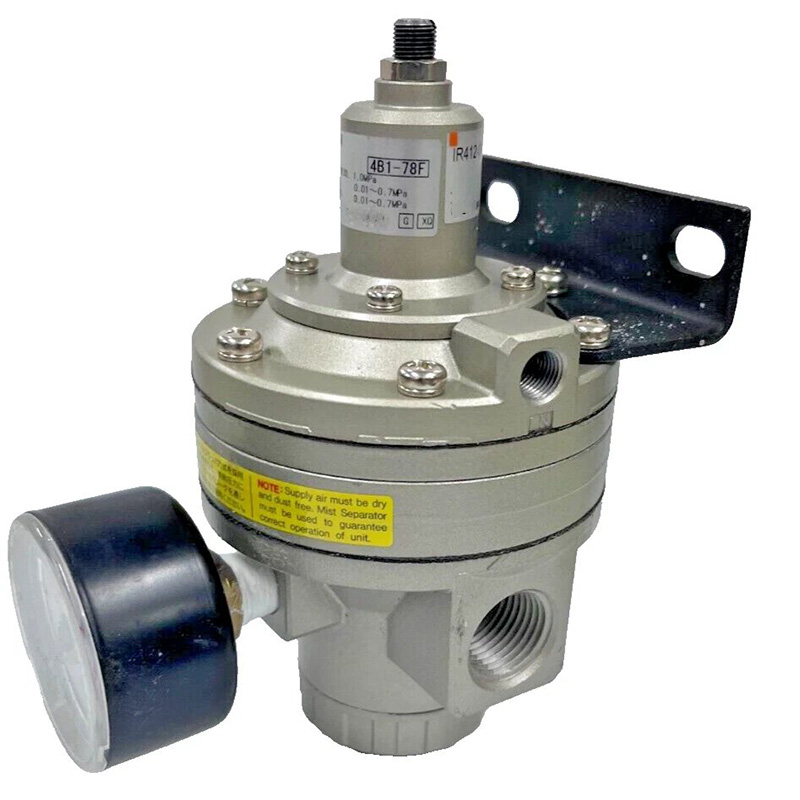

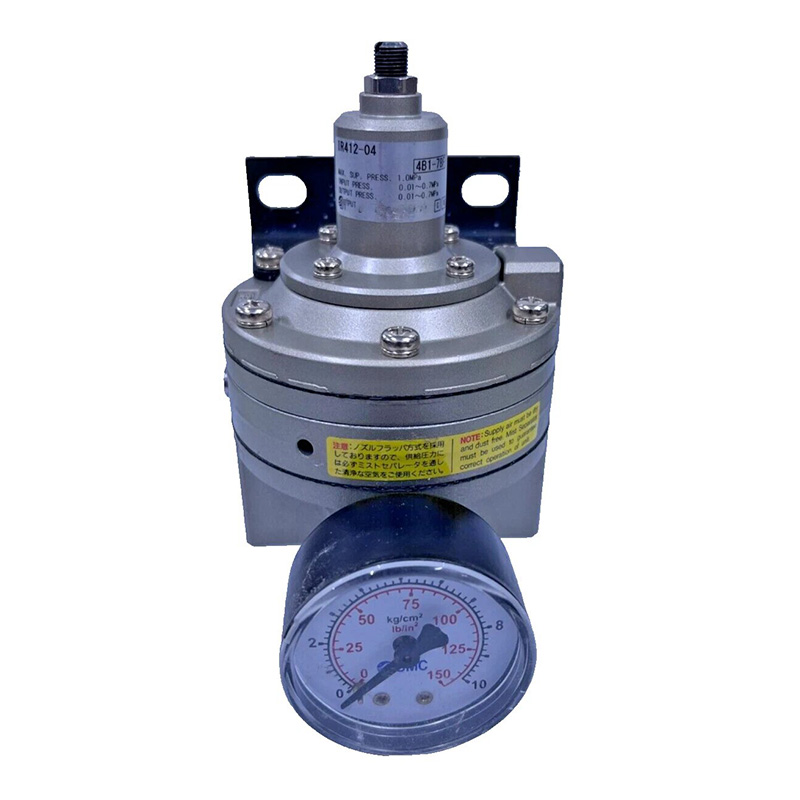

IR412-04-32 presný regulátor vzduchu
  • IR412-04-32 presný regulátor vzduchuIR412-04-32 presný regulátor vzduchu
  • IR412-04-32 presný regulátor vzduchuIR412-04-32 presný regulátor vzduchu
  • IR412-04-32 presný regulátor vzduchuIR412-04-32 presný regulátor vzduchu

IR412-04-32 presný regulátor vzduchu

SOLH IR412-04-X32 pilotne ovládaný presný regulátor je plne zameniteľný s ekvivalentnými modelmi SMC. Táto prispôsobená verzia zadného výfuku X32 využíva odľahčovaciu štruktúru trysky a klapky s hlavným portom Rc 1/2" a ponúka nastaviteľný rozsah tlaku 0,01 ~ 0,7 MPa a ultra vysokú citlivosť 0,2 % plného rozsahu, so stálou spotrebou vzduchu menej ako 1 l/min. Pýši sa pozoruhodným prietokom a odľahčovacím výkonom, zatiaľ čo dizajn zadného výfuku zabraňuje znečisteniu prachom a olejovou alebo olejovou hmlou a je k dispozícii na želanie. ultrastabilný výstupný tlak pre presné dávkovanie, riadenie napätia filmu lítiovej batérie, polohovanie valcov s veľkým otvorom a polovodičové pneumatické systémy pre čisté priestory.

IR412-04-X32 Vysoko presný pilotom riadený regulátor

Značka: SOLH od Richge Technology (睿其格科技)


Prehľad produktov

     IR412-04-X32 patrí do série IR s veľkým prietokom pilotne ovládaného presného stabilizátora tlaku. Tento regulátor je navrhnutý pre náročné pneumatické pracovné podmienky, ktoré vyžadujú ultra stabilný výstupný tlak a malé kolísanie tlaku, plne rozmerovo a výkonne zameniteľné s originálnou sériou SMC IR412.

1. Základné technické špecifikácie

      -- Názov série: Vysoko presný stabilizačný regulátor IR412

      -- Kompletný model: IR412-04-X32

          · 04: Závit hlavného portu Rc 1/2"

          · X32: Vlastná špeciálna konfigurácia vrátane zadného výfuku, zvýšenej citlivosti a minimálnej stálej spotreby vzduchu

     --Typ konštrukcie: Pilotom ovládaný presný regulátor odľahčenia

     --Použiteľné médium: Suchý a čistý stlačený vzduch

     --Maximálny vstupný pracovný tlak: 1,0 MPa

     --Nastaviteľný rozsah tlaku: 0,01 ~ 0,7 MPa

     -- Presnosť ovládania

        · Citlivosť: 0,2% plného rozsahu

        · Opakovateľnosť: ±0,5% plného rozsahu

     -- Prietokový výkon: Maximálna prietoková kapacita, takmer dvojnásobná oproti modelu IR201

     --Relief Exhaust Capacity: Pretlakový prietok výfukových plynov 5-krát vyšší ako pri konvenčných presných regulátoroch

     --Stála spotreba vzduchu: Ultra nízka, menej ako 1 l/min

     --Prevádzková teplota: -5 ℃ ~ +60 ℃

     -- Čistá hmotnosť: Pribl. 1,0 kg

     --Možnosti montáže: Montáž na panel alebo montáž na konzolu; manometer inštalovateľný na prednej alebo zadnej strane

2. Princíp činnosti pilota dýzy a klapky

     -- Stupeň nastavenia tlaku: Otáčaním nastavovacieho gombíka stlačte vnútornú pružinu a zatvorte priechod trysky; riadiaci vzduch tlačí hlavnú cievku, aby sa nastavil výstupný tlak.

     - Stupeň stabilnej regulácie: Výstupný tlak pôsobí na membránu na vyrovnávanie napätia pružiny a udržiava konštantný prednastavený tlak.

     -- Stupeň uvoľnenia pretlaku: Keď tlak na výstupe prekročí cieľovú hodnotu, membrána sa zdvihne, aby sa otvorila dýza, riadiaci tlak okamžite klesne a hlavný ventil uvoľní nadbytočný vzduch vysokou rýchlosťou. Hlavná výhoda: Kombinovaná pilotná riadiaca a reliéfna štruktúra poskytuje ultra rýchlu odozvu, stabilný tlakový výstup a vynikajúci výkon s veľkým prietokom.

3. Úplné vysvetlenie kódu modelu (IR412-04-X32)

     --IR412: Veľký kalibrový vysoko presný základný rad regulátorov

     --04: Špecifikácia hlavného portu Rc 1/2"

     --X32: Vlastná verzia aktualizácie

        · Usporiadanie zadného výfuku (štandardná verzia využíva predný výfuk)

        · Vylepšená citlivosť odozvy

        · Dizajn s nízkou stálou spotrebou vzduchu

4. Hlavné výhody produktu

     - Vynikajúca presnosť ovládania s 0,2% citlivosťou na plný rozsah, dokonale prispôsobené ovládanie napätia, presné polohovanie a zariadenie na dávkovanie tekutín.

     - Veľký 1/2-palcový port poskytuje maximálny prietok, podporuje valce s veľkým priemerom a vysokospotrebné pneumatické výrobné linky.

     --Okamžitá korekcia tlaku cez vysokoobjemový odľahčovací kanál na rýchle odstránenie kolísania výstupného tlaku.

     -- Energeticky úsporný dizajn so spotrebou vzduchu v ustálenom stave pod 1 l/min na zníženie dlhodobých prevádzkových nákladov.

     - Flexibilné usporiadanie inštalácie; manometer a upevňovaciu konzolu je možné podľa potreby namontovať na prednú alebo zadnú stranu.

     --Prispôsobený zadný výfuk X32 zabraňuje kontaminácii prachom a olejovou hmlou, aby sa udržalo čisté pracovné prostredie.

5. Typické aplikačné scenáre

     Presné výrobné linky na dávkovanie lepidla a priemyselné nátery Stroje na kontrolu napätia fólií, drôtov a textílií pre tlač, lítiové batérie a textilný priemysel Vysokorýchlostné zariadenia na polohovanie valcov, hydraulické pneumatické lisy a automatizácia prenosu Laboratórne meracie prístroje a obvody na udržiavanie tlaku s dlhou životnosťou Polovodičové, elektronické montážne a presné pneumatické plošiny pre čisté priestory

Porovnanie výkonu modelu: IR412 VS IR201 VS ARJ310

Parameter
IR412-04-X32
IR201-02
ARJ310
Port závit
Rc 1/2"
Rc 1/4"
M5 / Rc 1/8"
Úroveň prietoku
Maximálne veľký prietok
Stredný prietok
Mini nízky prietok
Ovládanie citlivosti
0,2 % F.S.
0,5 % F.S.
1 % F.S.
Štruktúra jazdy
Ovládané pilotom
Ovládané pilotom
Priamo pôsobiaci piest
Umiestnenie produktu
Ultra presné ovládanie s veľkým prietokom
Všeobecná štandardná presná regulácia
Kompaktná miniatúrna regulácia nízkeho prietoku
Hlavná aplikácia
Vysoko prietokové vysoko presné priemyselné zariadenia
Obyčajné presné automatizačné obvody
Úzkopriestorové miniatúrne prípravky a mikroovládače

Zhrnutie jednej vety

     IR412-04-X32 je SMC-kompatibilný veľkokalibrový pilotný presný regulátor s prispôsobeným zadným výfukom X32 a ultranízkou spotrebou vzduchu, ktorý slúži ako špičkové riešenie pre riadenie tlaku pre presné dávkovanie s vysokým prietokom, nastavovanie napätia a polohovacie automatizačné systémy.
