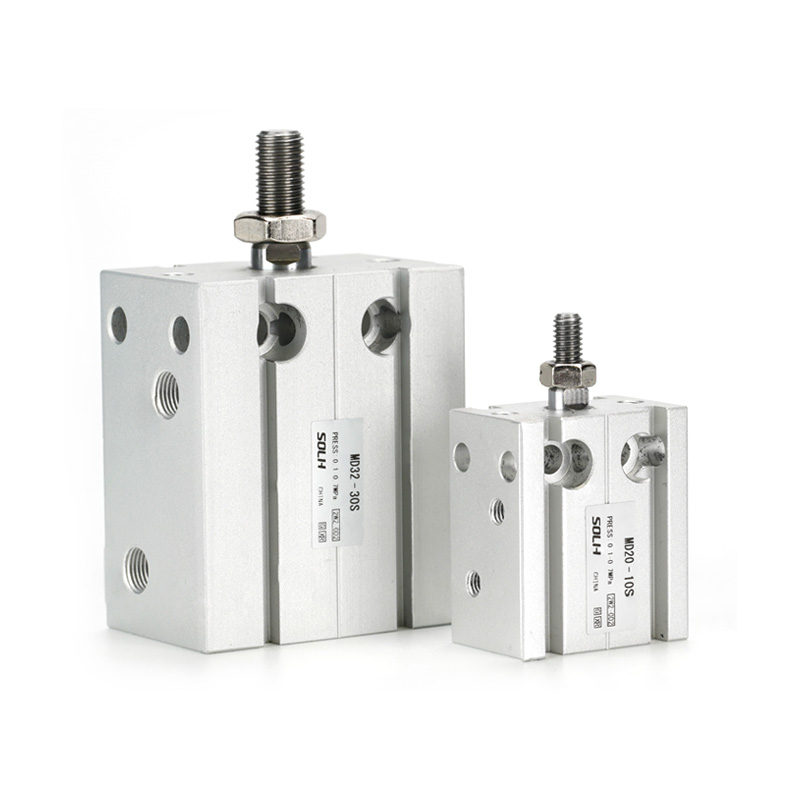

Kompaktný valec s viacerými montážami a bezplatnou montážou radu MD

Značka:SOLH od Richge Technology

Prehľad produktovej série

     Séria SOLH MD je štandardný viacpolohový miniatúrny valec s voľnou montážou s celokruhovými montážnymi otvormi, ultratenkým tvarom bloku a možnosťou inštalácie v ľubovoľnom uhle. Navrhnuté pre úzky stiesnený priestor pre vybavenie, usporiadanie s vysokou hustotou a prerušované vyhadzovanie a polohovanie s nízkou záťažou.

     5 kompletných podmodelov pokrýva jedno/dvojitú tyč, jedno/dvojčinnú, pevné/nastaviteľné požiadavky na zdvih:

     -- MD: Jednotyčový dvojčinný (štandardný univerzálny typ)

     -- MSD: Jednočinná tyč (pružina vysunutá von)

     -- MTD: Jednočinná tyč (zatiahnutie pružiny dovnútra)

     -- MDD: Dvojitá tyč dvojčinná (antitorzia bez rotácie)

     -- MDJ: Dvojitá dvojčinná so zadným nastaviteľným zdvihom

Univerzálna tabuľka technických špecifikácií jadra

Konštrukčný dizajn a výhody výkonu jadra

  1. Kompletná 6-smerová viacpolohová montáž

     -- Rovnomerné závitové otvory rozmiestnené na prednej, zadnej, ľavej, pravej, hornej a spodnej strane tela valca; možno upevniť v akejkoľvek rovine a v akomkoľvek uhle. Viacnásobné paralelné usporiadanie valcov vedľa seba maximalizuje využitie priestoru skrine.

  2. Ultratenké blokové ľahké telo

     -- O 30 % ~ 50 % tenšia hrúbka steny ako štandardné valce s okrúhlym telom, hlavné telo z ľahkej hliníkovej zliatiny odlievané pod tlakom pre miniaturizovaný dizajn mechanizmu.

  3. Samomazné ložisko piestnice

     -- Integrované samomazacie puzdro s nízkym trením na piestnej tyči, bezolejová prevádzka, dlhá životnosť a stabilný plynulý pohyb.

  4. Štandardné montážne drážky magnetického spínača

     -- Vyhradené lichobežníkové posuvné drážky na oboch stranách tela valca; jednoduchá montáž, demontáž a posun polohy magnetických jazýčkových spínačov bez dodatočných držiakov.

  5. Zabudovaná predná gumová nárazníková podložka

     - Integrovaný tlmič na konci tyče absorbuje nárazové vibrácie, znižuje prevádzkový hluk a chráni malé prípravky a obrobky.

  6. Rozšíriteľná dvojitá tyč a varianty s nastaviteľným zdvihom

     -- Dvojitá tyč MDD: Silný výkon proti skrúteniu, nulová rotačná výchylka, stabilné lineárne vedenie pri bočnom zaťažení

     -- Nastaviteľný zdvih MDJ: Zadná dolaďovacia skrutka na nastavenie limitu zdvihu, flexibilná pre požiadavky na variabilnú dĺžku polohovania

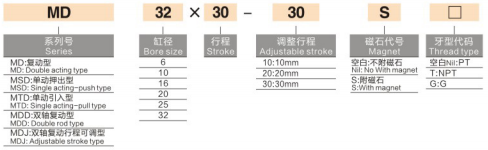

Vyplňte pravidlá pre pomenovanie modelov

  1. Model 1: Štandardný jednotyčový dvojčinný MD16×30S

     -- MD = Kód série, jednoplášťový dvojčinný kompaktný valec

     -- 16 = Priemer otvoru (mm)

     -- 30 = základná dĺžka zdvihu (mm)

     -- S = Vstavaný magnetický krúžok (prázdny = bez magnetu)

  2.Model 2: Nastaviteľná dvojitá tyč MDJ20×20-10S

     -- MDJ = Dvojitá dvojčinná s nastavením zadného zdvihu

     -- 20 = veľkosť otvoru (mm)

     -- 20 = pevný základný zdvih

     -- 10 = nastaviteľný prídavný zdvih (celkový zdvih = 20 + 10 = 30 mm)

     -- S = voliteľná prípona vstavaného magnetického krúžku

Tabuľka teoretickej výstupnej sily (jednotka: N)

Sprievodca výberom krok za krokom a typické aplikácie

  1. Základné pravidlá rozhodovania o výbere

     -- Priorita priestorového obmedzenia: Úzka inštalačná dutina, husté usporiadanie, požiadavka na montáž vo viacerých uhloch → Vyberte si blokový kompaktný valec série MD

     -- Testovanie stavu zaťaženia: Čisté axiálne ľahké zaťaženie bez bočného vychýlenia → Štandardná MD jednoduchá tyč; Existuje bočné torzné / posunuté bočné zaťaženie → MDD model s dvojitou tyčou proti rotácii

     -- Požiadavka na nastavenie zdvihu: Variabilná polohovacia dráha vyžaduje jemné obmedzenie → Variant s dvojitou tyčou s nastaviteľným zdvihom MDJ

     -- Spätná väzba signálu polohy: Pridajte príponu S s magnetickým spínačom CMSH/DMSH na detekciu zdvihu PLC

  2. Typické scenáre priemyselných aplikácií

     -- 3C & Semiconductor Automation: Mini upínanie upínačov, tlačenie materiálu, krimpovanie komponentov, presné polohovacie stanice

     -- Všeobecné automatizované zariadenia: Blokovanie obrobku, prepínanie staníc, malé lineárne vratné mechanizmy

     -- Montáž domáceho spotrebiča a hardvéru: Nalisovanie malých dielov, zapínanie na patentky, dávkovanie mikrolepidla

     -- Baliace a potravinárske stroje: Doprava ľahkého materiálu, upínanie produktov, automatické triedenie

Zhrnutie jednej vety

     SOLH MD viacsmerne montovateľný kompaktný valec pokrýva jedno/dvojitú tyč, jedno/dvojčinný a nastaviteľný zdvih MDJ varianty s úplnými 6-strannými montážnymi otvormi, vstavaným nárazníkom a voliteľným magnetickým krúžkom, ultratenký ľahký dizajn ideálny pre ľahké upínanie, vysúvanie a polohovanie v 3C, polovodičové, baliace a mini automatizačné zariadenia.
