Ultratenký integrovaný valec vodiacej tyče radu SOLH MGQ je plne zameniteľný s originálnymi špecifikáciami SMC. Integrovaná konštrukcia valca a vodiacich tyčí znižuje celkovú hrúbku o 50% v porovnaní s konvenčnými vedenými valcami, čím výrazne šetrí inštalačný priestor. Zahŕňa veľkosti otvorov φ12~100 mm a štandardné zdvihy 25~250 mm, ponúkané v dvoch konfiguráciách: klzné ložiská z uhlíkovej zliatiny MGQM a vysoko presné guľkové ložiská MGQL. Symetrická dvojitá štruktúra vodiacej tyče poskytuje vynikajúcu odolnosť voči bočnému zaťaženiu, vychýleniu a krúteniu. Verzia s guľôčkovým ložiskom MGQL dosahuje presnosť proti otáčaniu ±0,04°~±0,08°, zatiaľ čo typ klzného ložiska MGQM sa vyznačuje vynikajúcou odolnosťou proti opotrebovaniu, prachotesným výkonom a cenovými výhodami pre ťažké prašné podmienky. Štandardné konfigurácie zahŕňajú vstavané magnetické krúžky, dvojité gumové nárazníky a bezolejovú bezúdržbovú prevádzku. Voliteľný vysokoteplotný variant XB6 pracuje stabilne až do 150 ℃. Na tele valca je vyhradených viacero montážnych otvorov; magnetické spínače môžu byť namontované na štyroch stranách pre otvory ≥ 32 mm a príruby/nožné konzoly podporujú viacuhlovú montáž. S minimálnym pracovným tlakom 0,1 MPa je široko používaný na polohovanie a zdvíhanie zátky dopravníkovej linky, vysúvanie a krimpovanie PCB v elektronike 3C, ovládanie brány pre baliace stroje a zdvíhanie prípravkov. Nahrádza samostatný valec a vonkajšie vodiace zostavy na zjednodušenie mechanického dizajnu. V porovnaní so štandardným radom MGP a vysokovýkonným MGG sa MGQ môže pochváliť najtenším profilom a optimálnym výkonom pre vysoko presnú prevádzku v obmedzenom inštalačnom priestore.

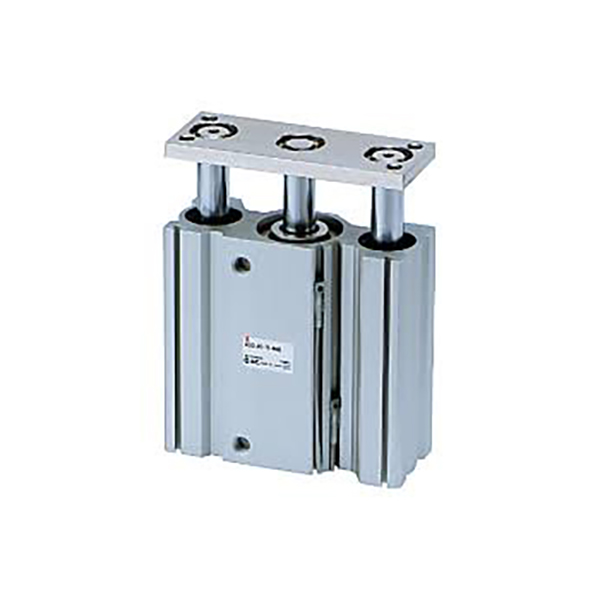

Tenký kompaktný valec vodiacej tyče radu MGQ | Pneumatický valec s vysokou tuhosťou proti rotácii
Značka: SOLH by Richge Technology

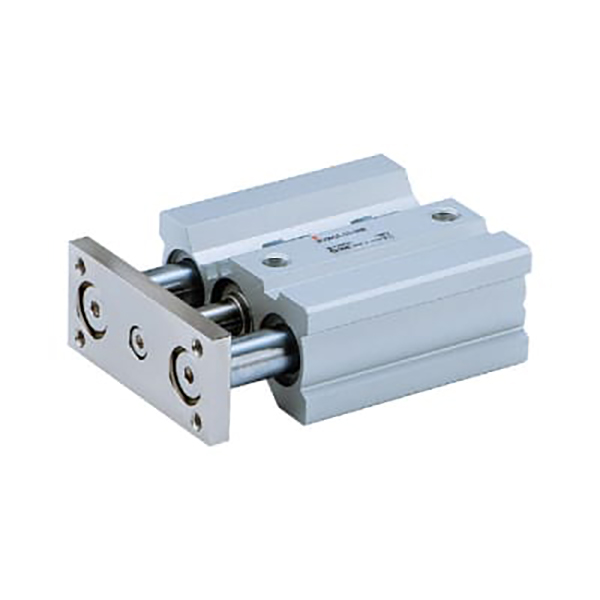

Prehľad produktu a základné štrukturálne funkcie
Séria SOLH MGQ je tenký integrovaný valec vodiacej tyče určený pre priestorovo obmedzené automatizačné stanice. Vďaka ultratenkej integrovanej štruktúre vodiacej tyče poskytuje vynikajúcu odolnosť proti bočnému zaťaženiu a vysoko presný výkon proti rotácii. Séria pokrýva celý rozsah vŕtania od φ12 mm do φ100 mm a poskytuje dve konfigurácie jadrových ložísk: klzné ložisko MGQM a guľôčkové ložisko MGQL. Je široko používaný pre scenáre presného tlačenia, zdvíhania, zastavovania a polohovania obrobku, ktoré vyžadujú kompaktnú inštaláciu, pevné vedenie a prevádzku s nulovým vychýlením.
Kľúčové štrukturálne výhody
•Ultratenké integrované telo: Vodiace tyče a telo valca sú integrálne lisované, čím sa znižuje celková hrúbka o 50 % v porovnaní s tradičnými valcami vodiacej tyče. Je optimálnou voľbou pre veľmi kompaktný dizajn zariadení a priestorovo obmedzené inštalačné rozmiestnenia.
•Dvojitá vodiaca konštrukcia s vysokou tuhosťou: Symetrická dvojitá podpora vodiacej tyče výrazne zvyšuje odolnosť proti bočnému zaťaženiu, pričom bočná nosnosť je viac ako dvojnásobná v porovnaní s bežnými dorazovými valcami. Účinne odoláva ohybu a krúteniu, prispôsobuje sa excentrickému zaťaženiu a nárazovým pracovným podmienkam.
•Prvotriedna presnosť proti rotácii: Typ guľôčkového ložiska MGQL dosahuje ultra vysokú presnosť bez otáčania ±0,04°~±0,08° (vyššia presnosť s väčším otvorom); Typ klzného ložiska MGQM ponúka stabilnú presnosť polohovania ±0,05°~±0,10°, čím spĺňa rôzne požiadavky na presné polohovanie.
•Konfigurácia dvoch ložísk pre úplné scenáre: Klzné ložisko (MGQM) pre vysoko zaťažené, prašné a drsné prostredie s nízkymi nákladmi; guľôčkové ložisko (MGQL) pre ultra plynulý pohyb s nízkym trením a vysokofrekvenčné presné cyklovanie.
•Štandardná prémiová konfigurácia: Vstavaný magnetický krúžok pre kompatibilitu s magnetickým spínačom, dvojité gumené nárazníky pre stabilnú prevádzku a bezolejový bezúdržbový dizajn, vhodný pre čisté priemyselné prostredie.
•Úplné štandardné špecifikácie: Kompletné veľkosti dier od φ12 mm do φ100 mm, so štandardným zdvihom v rozsahu od 25 mm do 250 mm, pokrývajú väčšinu scenárov automatizácie jazdy so stredným a veľkým zaťažením.

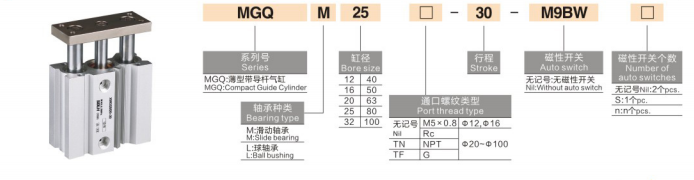

Vyplňte pravidlá pre pomenovanie modelov
Príklad modelu: MGQM32-50-M9BW-XB6
Segment kódu
Význam špecifikácie
MGQ
Kód série: Tenký integrovaný valec vodiacej tyče
M/L
Typ ložiska: M=klzné ložisko z uhlíkovej zliatiny; L = vysoko presné guľôčkové ložisko
12~100
Veľkosť otvoru (mm): Celý rozsah φ12/16/20/25/32/40/50/63/80/100
Veľké zaťaženie, prašné prostredie, excentrické zaťaženie, zastavenie a zdvíhanie obrobku
Úroveň nákladov
Ekonomický
Premium
Spôsoby montáže a typické aplikačné scenáre
1. Flexibilný viacmontážny dizajn
•Priama montáž na telo: Vyhradené otvory pre skrutky na vrchnej, spodnej a bočnej ploche pre priamu fixáciu; modely nad φ32 mm sú vybavené 4-strannými drážkami spínačov pre inštaláciu všesmerového magnetického spínača, čo umožňuje rýchlu montáž a údržbu.
•Voliteľná prídavná montáž: K dispozícii je príslušenstvo príruby (F) a nožnej konzoly (L), ktoré podporuje horizontálne a vertikálne viacuhlové usporiadanie, aby sa prispôsobilo rôznym konštrukčným návrhom zariadení.
2. Hlavné priemyselné aplikácie
•Automatizácia dopravných liniek: Zastavenie obrobku, umiestnenie paliet a zdvíhanie materiálu; silná odolnosť proti nárazu zabraňuje posunutiu obrobku pri vysokorýchlostnej doprave a obmedzovaní.
•3C elektronické presné spracovanie: vysunutie kolíka PCB, umiestnenie krimpovania koncoviek a posunutie ľahkého obrobku; vysoká presnosť proti rotácii zaisťuje presnú montáž s nulovým vychýlením.
•Baliace stroje: Poháňanie usmerňovača materiálu, spínanie brány sila a tlačenie materiálu na krátku vzdialenosť; ultratenké telo sa dokonale prispôsobí kompaktnému usporiadaniu baliaceho zariadenia.
•Všeobecná priemyselná automatizácia: Zdvíhanie prípravku, vyhadzovanie dielov a excentrické pohony nákladu; nahrádza tradičné samostatné kombinácie valec + vodiaca tyč, aby sa zjednodušila štruktúra zariadenia a znížili náklady.
Komplexné porovnanie série MGQ vs MGP vs MGG
Porovnávacia položka
MGQ (tenký typ)
MGP (štandardný typ)
MGG (Heavy-Duty Type)
Hrúbka tela
Ultratenký (50% úspora miesta)
Štandardná hrúbka
Hrubé telo s vysokou tuhosťou
Typ ložiska
Dvojité možnosti šmykľavka/guľa
Dvojité možnosti šmykľavka/guľa
Len klzné ložisko
Presnosť bez rotácie
Až ±0,04° (najvyššia presnosť)
±0,08°~±0,15°
±0,10°~±0,20°
Bočná nosnosť
Silný
Stredná
Najsilnejší
Základné použiteľné scenáre
Priestorovo obmedzené usporiadanie, vysoko presné polohovanie
Konvenčné usporiadanie, všeobecné scenáre so strednou záťažou
Veľké zaťaženie, dlhý zdvih, pracovné podmienky s vysokým nárazom
Sprievodca rýchlym výberom v troch krokoch
1. Výber veľkosti otvoru: Vypočítajte požadovaný ťah na základe skutočného zaťaženia; vyberte veľkosť otvoru s teoretickým ťahom ≥ skutočné zaťaženie × 1,5, pričom rezervujte 50% bezpečnostnú rezervu, aby ste sa vyhli preťaženiu.
2. Výber typu ložiska: Vyberte si klzné ložisko MGQM pre vysoko zaťažené, prašné a excentrické pracovné podmienky; vyberte si guľôčkové ložisko MGQL pre vysoko presné polohovanie a vysokofrekvenčný cyklický pohyb.
○Prostredie s vysokou teplotou: Vyberte možnosť -XB6 odolná voči vysokej teplote (max 150 ℃)
○Prevádzka s vysokým nárazom: Upgrade na voliteľný vzduchový vankúš (štandardne s gumeným nárazníkom)
Zhrnutie jednej vety
Ultratenký valec vodiacej tyče s vysokou tuhosťou radu SOLH MGQ integruje priestorovo úsporný dizajn, silnú antilaterálnu nosnosť a ultra vysokú presnosť proti rotácii, čím poskytuje cenovo efektívne a vysoko stabilné lineárne jazdné riešenia pre kompaktné, presné a vysokovýkonné automatizačné zastavovacie, zdvíhacie a tlačné stanice.
