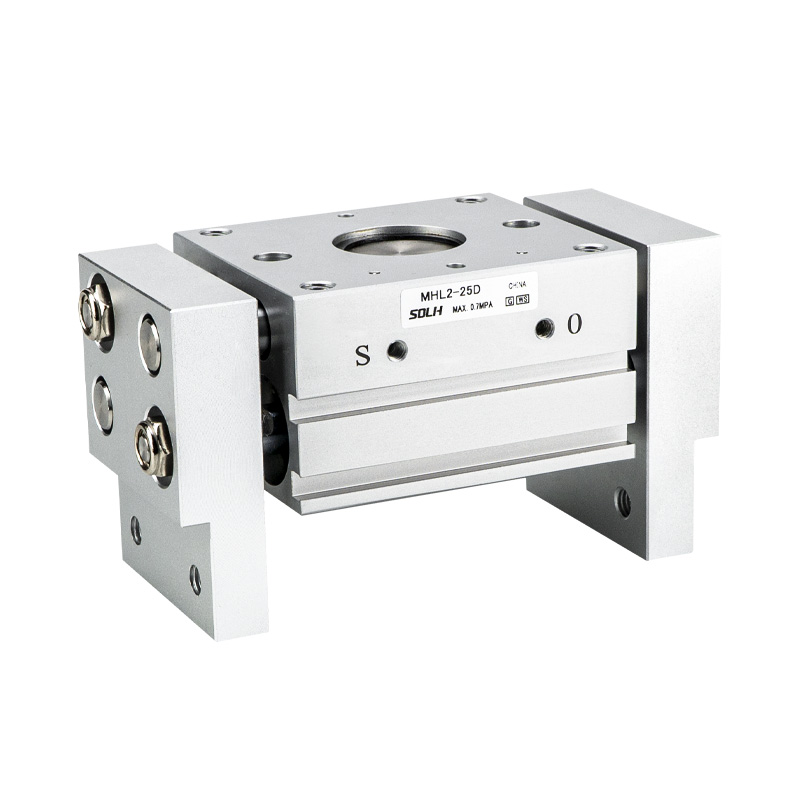

Paralelný pneumatický uchopovač s širokým otváraním série MHL2

Značka: SOLH by Richge Technology

Prehľad produktov

      Séria SOLH MHL2 je synchrónny paralelný uchopovač so širokým zdvihom ozubeného hrebeňa a pastorka. Hlavné výhody: silná upínacia sila, ultra široký zdvih otvorenia, vysoká tuhosť konštrukcie a všestranné možnosti montáže. Vhodné na prepravu ťažkých a veľkých obrobkov, uchopenie veľkých dielov a paralelné upínanie s vysokým zaťažením. Široko používaný v automatizovanom nakladaní/vykladaní, prípravkoch obrábacích strojov a baliacich strojoch.

Základná štruktúra a pracovný princíp

     -- Prevod: Hrebeňový a pastorkový mechanizmus zaisťuje synchrónny pohyb čeľustí bez presadenia; dvojité usporiadanie piestu poskytuje silnú upínaciu silu v kompaktnom obryse.

     -- Konštrukcia: Telo z hliníkovej zliatiny, čeľuste z nehrdzavejúcej ocele, vstavaný magnetický krúžok. Všetky rotačné hriadele sú vybavené živicovými ložiskami impregnovanými olejom a integrovanými tesneniami proti prachu, dobrou odolnosťou voči prachu a predĺženou životnosťou.

     -- Prevádzkový režim: Len dvojčinný (D), žiadny jednočinný variant. Zabudovaná nastaviteľná škrtiaca klapka pre plynulé ovládanie rýchlosti. Štyri montážne otvory pre magnetické spínače pre flexibilné rozloženie detekcie polohy.

     -- Výber zdvihu: 3 štandardné zdvihy na otvor: D (krátky) / D1 (stredný) / D2 (dlhý), kompatibilný s upínaním vonkajšieho priemeru a uchopením s vnútorným priemerom pre rôzne šírky obrobku.

     -- Presnosť polohy: Opakovaná presnosť polohovania ± 0,1 mm, stabilný upínací výkon pri vysokom zaťažení.

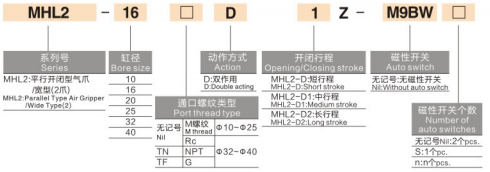

Kompletné pravidlo kódovania modelu

  1. Príklad modelu：MHL2-32D2-TF-M9BW

  2. Odkaz na štandardnú objednávku

  MHL2-40D2-TF-M9BL Vŕtanie 40, dlhý zdvih D2, port G závit, vstavaný magnet, spínač M9B s káblom 3m.

Univerzálne základné technické špecifikácie

Referenčná tabuľka zdvihu a upínacej sily (0,5 MPa, štandardný upínací bod)

⚠️ Poznámka: Referenčná vzdialenosť svorky: 40 mm pre ø10~25; 80 mm pre ø32~40. Efektívna upínacia sila klesá, keď sa zvyšuje predĺženie čeľuste. Bezpečnostný faktor ≥1,5 musí byť rezervovaný počas overovania zaťaženia.

Preferované aplikačné scenáre pre MHL2

     -- Ťažké / nadrozmerné obrobky vyžadujúce silnú upínaciu silu a široký otvárací zdvih, ako sú ťažké rúry, dosky a podnosy na materiál

     -- Aplikácie vyžadujúce synchrónny paralelný pohyb bez vychýlenia, s flexibilným viacsmerným usporiadaním montáže

     -- Tvrdé pracovné podmienky náchylné na prach (zaťaženie obrábacieho stroja, manipulácia s odliatky), ktoré si vyžadujú spoľahlivú odolnosť voči prachu a dlhú životnosť

     -- Systémy vyžadujúce upínanie s vonkajším priemerom aj uchopenie s vnútorným priemerom, kompatibilné s viacerými veľkosťami dielov prostredníctvom možností 3 zdvihov

Pokyny pre výber kľúčov a aplikácie

     -- Pred výberom otvoru najskôr zistite zaťaženie: Vypočítajte požadovanú upínaciu silu na základe hmotnosti obrobku, dĺžky vysunutia čeľuste a bezpečnostného faktora ≥ 1,5, potom prispôsobte zodpovedajúcu veľkosť otvoru.

     -- Zvoľte zdvih podľa šírky obrobku: Prioritná sekvencia D (krátka) → D1 (stredná) → D2 (dlhá), zabráňte nadbytočnému nadmernému zdvihu.

     -- Detekcia polohy: Vybavte sa magnetickými spínačmi série D-M9□ (NPN/PNP/bezkontaktné) pre spätnú väzbu otvorenia/zatvorenia čeľuste; štyri montážne štrbiny umožňujú flexibilné usporiadanie.

     - Konfigurácia montáže a portu: ø10~25 prijať M5×0,8; ø32~40 vyberte Rc1/8 so závitom TN/TF/NPT. Vyberte základňu so závitom / cez / bočnú montáž podľa povrchu inštalácie.

     -- Ochrana proti prachu a údržba: Štandardne integrovaná škrabka na prach. Pridajte -X85/-X86 zákazkovú verziu odolnú voči prachu pre prostredie s vysokou prašnosťou; pravidelne čistite ložiská a tesniace krúžky.

Zhrnutie jednej vety

     Paralelné pneumatické chápadlo SOLH MHL2 so širokým zdvihom poskytuje veľkú upínaciu silu s tromi možnosťami zdvihu, vstavanou prachotesnou konštrukciou a viacsmernou montážou, kompatibilné s uchopením s vonkajším a vnútorným priemerom, ideálne odolné chápadlo na nakladanie do obrábacích strojov, manipuláciu s taniermi a podnosmi a zariadenia na automatizáciu balenia.
