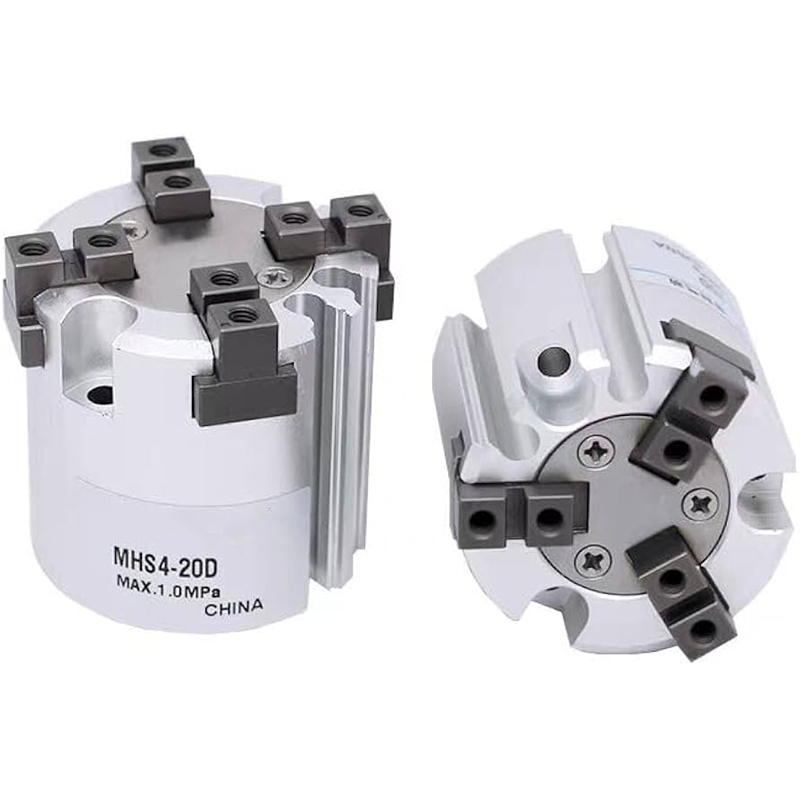

Koncentrický pneumatický uchopovač radu MHS3 / MHS4 (centrovacie skľučovadlo s dutou klinovou vačkou)

Značka: SOLH by Richge Technology

Prehľad série

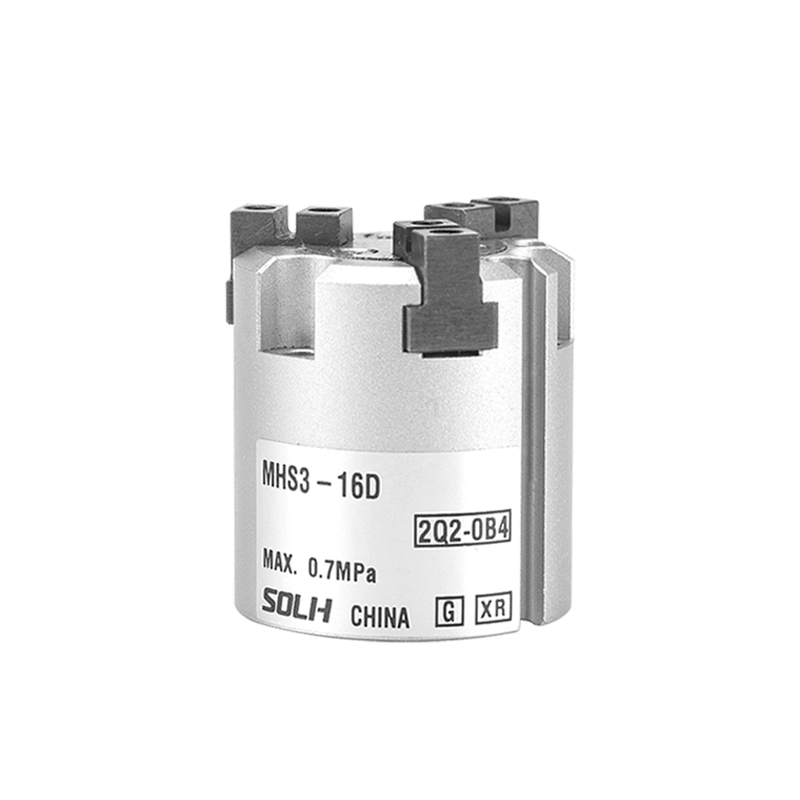

     -- MHS3: 3-čeľusťové koncentrické paralelné chápadlo poháňané klinovou vačkou. Navrhnuté na upínanie hriadeľov, kotúčov a kruhových obrobkov s ultra vysokou koaxiálnosťou.

     -- MHS4: 4-čeľusťové ortogonálne paralelné chápadlo pre štvorcové, pravouhlé a nepravidelné súčiastky, stabilné upínanie, aby sa zabránilo vychýleniu a nakloneniu.

     -- Režim jazdy: Dvojčinný (D) ako štandard; jednočinné normálne zatvorené / normálne otvorené voliteľné.

     -- Štruktúra: Klinový vačkový prevod, vstavaný magnetický krúžok, stredový dutý otvor, konštrukcia s vysokou tuhosťou odolná voči opotrebovaniu, prevádzka bez oleja.

     -- Presnosť polohy: Opakovaná presnosť polohovania ±0,01 mm, konzistentné centrálne polohovanie bez posunu.

Hlavné štrukturálne výhody

  1. Vysoko presné samostredenie klinovej vačky

     - Všetky čeľuste sa synchrónne otvárajú a zatvárajú a zdieľajú rovnaký stredový bod; kruhové diely realizujú automatické centrovanie bez excentricity.

  2. Stredový dutý priechodný otvor

     - Umožňuje vedenie vzduchových hadíc, optických vlákien alebo vyhadzovacích kolíkov; vhodné pre objímkové obrobky, časti hriadeľov a procesy priebežného strihania.

  3. Kompaktné nízkoprofilové ľahké telo

     -- Malá celková výška, ideálna pre husté usporiadanie inštalácie na koncovom efektore robota.

  4. Silná odolnosť voči bočnej sile

     -- Ideálne na lisovanie, upchávanie a nakladanie obrábacích strojov vonkajšou zaťažovacou silou.

  5. Vstavaný magnetický krúžok pre všetky veľkosti otvorov

     - Kompatibilné s magnetickými spínačmi série M9B / M9BW na detekciu úplne otvoreného / úplne zatvoreného stavu.

  6. Kompletný rozsah vŕtania: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Vyplňte pravidlo pomenovania modelov

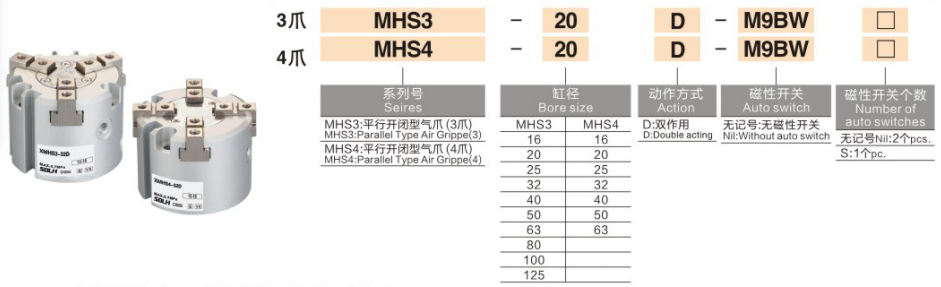

  1. Príklad modelu: MHS3-32D-M9BW

  2. Referenčné príklady štandardných objednávok

     -- MHS3-25D: 3-čeľusťové, φ25, dvojčinné, bez magnetického spínača

     -- MHS4-40D-2M9B: 4-čeľusťové, φ40, dvojčinné, vybavené duálnymi magnetickými spínačmi M9B

Všeobecné štandardné technické špecifikácie (skúšobný tlak: 0,5 MPa)

  1. Spoločné parametre

     -- Rozsah prevádzkového tlaku: 0,15 ~ 0,6 MPa

     - Teplota okolia: -10 ~ 60 ℃ (bez námrazy vo vzduchovom potrubí)

     - Maximálna prevádzková frekvencia: 120 cyklov za minútu

     -- Presnosť opakovaného polohovania: ±0,01 mm

     -- Mazanie: Bezolejový dizajn, vhodný pre čisté výrobné prostredie

  2. Upínacia sila a stôl s jedným bočným zdvihom

Porovnanie výberu: MHS3 VS MHS4

Spôsoby montáže a typické aplikačné scenáre

  1. Možnosti montáže

     -- Upevnené pomocou skrutiek na čelnej strane + bočných polohovacích kolíkov, univerzálne pre inštaláciu robota EOAT

     - Stredný priechodný otvor umožňuje vysunutie čapu vyhadzovača; podporujú vnútorné rozširovanie aj vonkajšie upínanie

  2. Typické priemyselné aplikácie

     -- Nakladanie a vykladanie obrábacích strojov: Uchopovací hriadeľ a kotúčové obrobky

     -- Elektronika 3C: Kruhové terminály, štvorcové čipy, miniatúrna manipulácia s hardvérom

     -- Obalový priemysel: Telá fliaš, umiestnenie rúrkového a valcového materiálu

     - Procesy montáže a lisovania: lisovanie ložísk, vkladanie puzdra hriadeľa, sústredná montáž

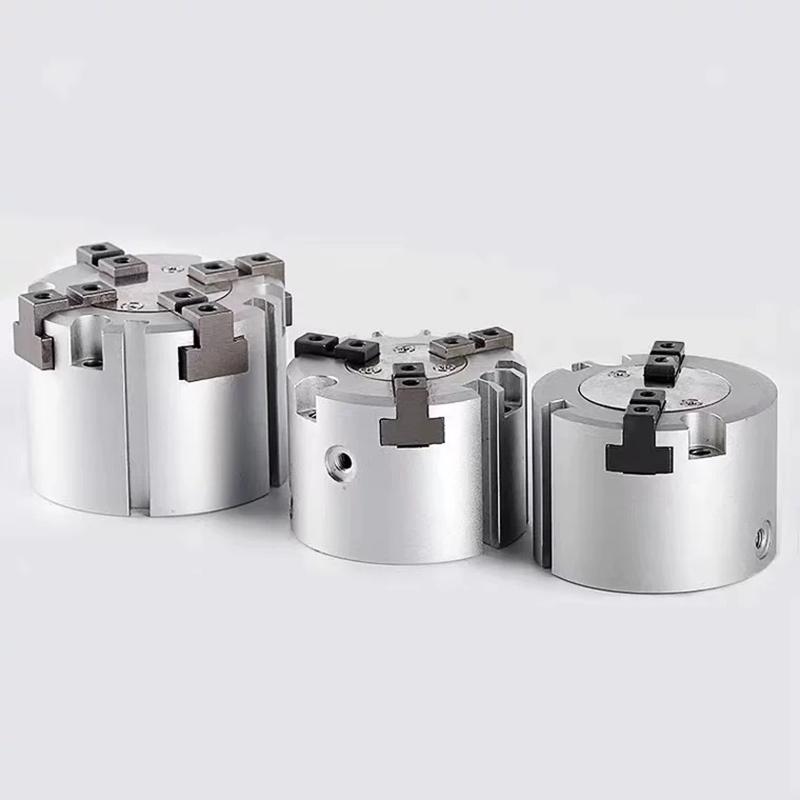

Úplná klasifikácia produktov rodiny MHS

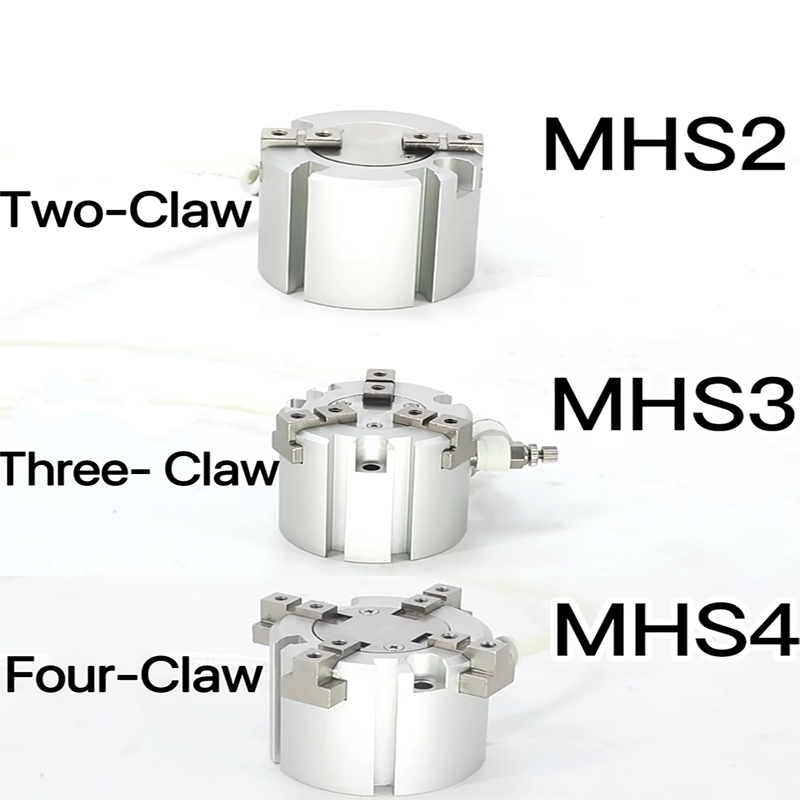

     -- MHS2: 2 paralelné čeľuste — pre ploché dosky a rovinné obrobky

     -- MHS3: 3 koncentrické čeľuste – preferované riešenie pre všetky kruhové komponenty

     -- MHS4: 4 ortogonálne čeľuste – preferované riešenie pre štvorcové a obdĺžnikové diely

     -- MHSJ3: Vybavený protiprachovým krytom – pre drsné prašné dielenské prostredie

     -- MHSH3: Predĺžený dutý priechodný otvor – určený pre kontinuálne priechodné spracovanie

Zhrnutie jednej vety

     SOLH MHS3 3-čeľusťové a MHS4 4-čeľusťové klinové vačkové samostrediace duté pneumatické uchopovače poskytujú ±0,01 mm vysoko presné koncentrické polohovanie s voliteľnou jedno/dvojčinnou konfiguráciou a stredovým priechodným otvorom, kompatibilné s magnetickými spínačmi série M9; MHS3 pre kruhové hriadele/diskové časti, MHS4 pre štvorcové a obdĺžnikové komponenty, široko používané pri nakladaní obrábacích strojov, 3C automatizácii a presných lisovacích montážnych staniciach.
