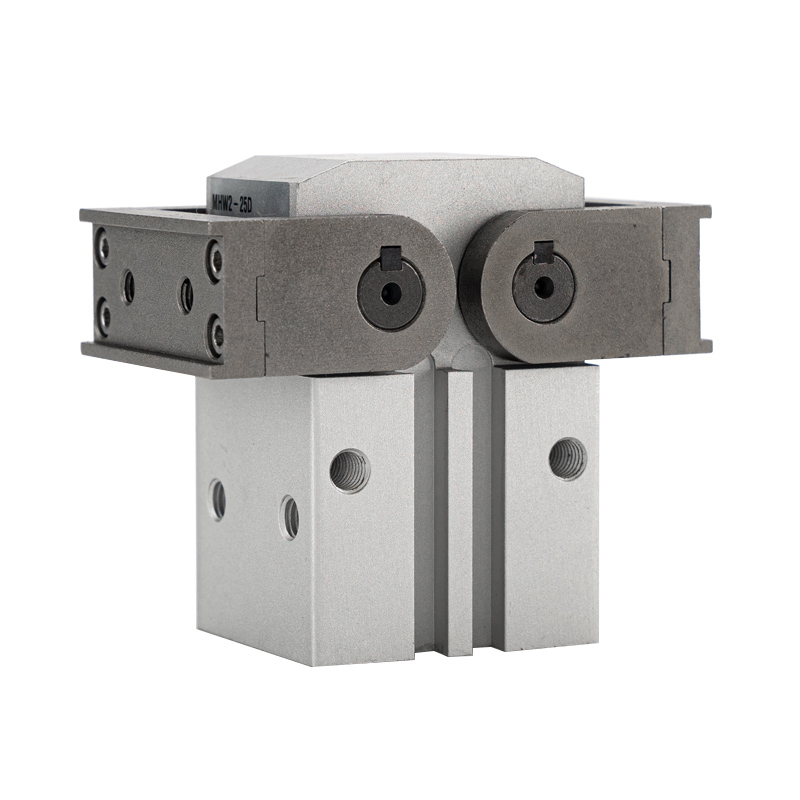

Pneumatický uchopovač s otočným ozubením a pastorkom série MHW2 180°

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH MHW2 je 2-čeľusťový výkyvný uchopovač poháňaný hrebeňom a pastorkom s celkovým uhlom otvorenia 180°. Hlavné prednosti: presný synchrónny pohyb ozubených kolies, ultraširoký uhol otáčania 180°, priestor šetriaci obrys, štyri bočné montážne štrbiny snímača a odolná konštrukcia odolná voči prachu. Široko používaný na preklápanie obrobku, nakladanie/vykladanie, uchopenie veľkých dielov a stanice s obmedzeným priestorom a stáva sa hlavným výberom pre aplikácie s uchopovačom s veľkým uhlom.

Základná štruktúra a funkcie dizajnu

     -- Pracovný princíp: Valec tlačí hrebeň na hnací pastorok pre synchrónne otáčanie; dve čeľuste sa otáčajú symetricky. Záber ozubených kolies zaisťuje vynikajúcu synchronizáciu, rovnomernú upínaciu silu bez odchýlky odklonu.

     -- Charakteristika výkyvu: Každá čeľusť sa otáča až o 90°, celkové obojstranné otvorenie o 180°. Úplne otvorené čeľuste stoja kolmo na telo valca a zaberajú minimálny priestor na vyčnievanie, ideálne pre manipuláciu s materiálom vyžadujúcu mechanické zamedzenie.

     -- Rozloženie tela: Štvorcové puzdro z tvrdého eloxovaného hliníka so zabudovaným magnetickým krúžkom. Štvorstranné (horné/dolné/ľavé/pravé) drážky snímača podporujú priamu montáž magnetických spínačov M9B / A93, neobmedzené usporiadanie snímačov.

     - Materiál a ochrana: Tvrdý oxidačný valec, čeľuste z vysoko pevnej legovanej ocele a prachotesná tesniaca konštrukcia. Úzka vôľa zabraňuje vniknutiu cudzích predmetov, stabilný výkon v prašných podmienkach dielne a predĺžená životnosť.

     -- Prevádzkový režim: Dvojčinný (D). Obojsmerný ťah valca poháňa otáčanie dopredu/dozadu, aby sa realizovalo otváranie a zatváranie čeľustí.

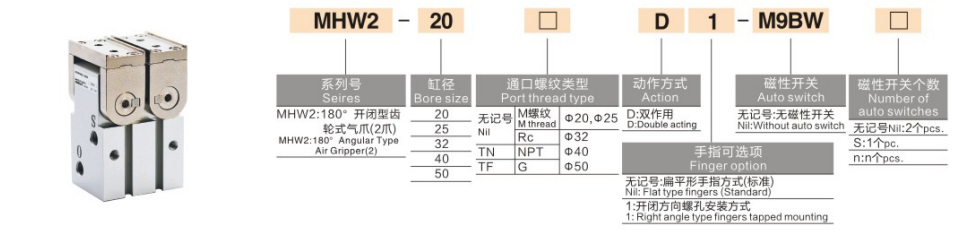

Kompletné pravidlo kódovania modelu

 1. Príklad modelu：MHW2-32D-M9BW

  2. Referenčné príklady štandardných objednávok

     -- MHW2-25D：Bore 25, dvojčinný základný model bez magnetického spínača

     -- MHW2-40D-M9B：Bore 40, dvojčinný vybavený magnetickým spínačom M9B

Technické špecifikácie univerzálneho jadra (napájací tlak 0,5 MPa)

Hlavné konkurenčné výhody

  1. 180° ultra široký uhol výkyvu a vynikajúce využitie priestoru

     - Čeľuste stoja kolmo k telu pri úplnom otvorení, zaberajú len priestor premietaný z valca, vhodné pre úzke stanice a procesy vyžadujúce vyhýbanie sa obrobku a otáčavý pohyb.

  2. Vysoko presná synchrónna prevodovka

     -- Pohon ozubeným hrebeňom a pastorkom, synchrónna chyba ≤ 0,1°, vyvážené symetrické upínanie, účinne zabraňuje skĺznutiu obrobku spôsobenému jednostrannou silou.

  3. 360° flexibilné rozloženie snímača

     - Magnetické spínače je možné namontovať na štyri povrchy tela, aby sa dosiahlo monitorovanie polohy vo všetkých smeroch, pohodlná inštalácia a uvedenie do prevádzky pre akúkoľvek montážnu orientáciu.

  4. Prachotesná konštrukcia pre drsné prostredie

     - Optimalizované tesnenie a malá vnútorná medzera zabraňujú vnikaniu prachu; mechanická životnosť ≥5 miliónov cyklov, stabilná pre dlhodobé vysokocyklové automatizované výrobné linky.

 Montážne formy a typické priemyselné aplikácie

  1. Možnosti montáže

     -- Axiálna horizontálna montáž: Horizontálne upínanie pre nakladanie a vykladanie montážnej linky

     -- Pozdĺžna vertikálna montáž: Vertikálne zdvíhanie pre stanice na preklápanie obrobkov

     -- Bočná bočná montáž: Bočné upínanie pre úzky stiesnený priestor zariadenia

  2. Typické aplikačné scenáre

     -- Elektronika a domáce spotrebiče: Uchopovacie a preklápacie kryty, panely a veľkorozmerné komponenty

     -- Automobilové diely: Preprava skríň svietidiel, vnútorných obložení a malých odliatkov

     -- Logistika a balenie: Manipulácia s krabicami, paletami a sudovými materiálmi

     -- Automatizácia strojov a vstrekovania: Vychystávanie veľkých obrobkov z obrábacích strojov a formovacích strojov

Porovnanie výberu: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle gripper

3-krokový sprievodca rýchlym výberom

  1. Výber otvoru na základe hmotnosti obrobku

     -- 20 ≤ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 10 kg; 40 = 10 ~ 15 kg; 50 = 15 ~ 20 kg. Rezerva ≥30% bezpečnostná rezerva zaťaženia.

  2. Overenie uhla výkyvu

     -- Štandardný uhol výkyvu jednej čeľuste 90°, celkové otvorenie 180°. Potvrďte dostatočný voľný priestor na prispôsobenie sa rozmerom obrobku a vyhýbaniu sa pohybu.

  3. Zhoda konfigurácie

     -- Spätná väzba signálu polohy: Využite štvorstranné montážne štrbiny s magnetickými spínačmi série M9B pre flexibilné usporiadanie bez ohľadu na orientáciu inštalácie.

     -- Prašné prostredie dielne: Uprednostnite MHW2 vďaka vynikajúcej prachotesnej tesniacej štruktúre.

Zhrnutie jednej vety

     SOLH MHW2 otočný pneumatický chápadlo 180° s ozubeným hrebeňom a pastorkom využíva synchrónny prevod s inštaláciou štvorstranného magnetického spínača a prachotesným tesnením, ktoré podporuje preklápanie obrobku so stredným zaťažením a manipuláciu s materiálom; ideálne priestorovo úsporné výkyvné chápadlo pre baliace, automobilové a všeobecné automatizačné stanice.
