MHY2 Series 180° vačkový otočný pneumatický uchopovač

Značka: SOLH by Richge Technology

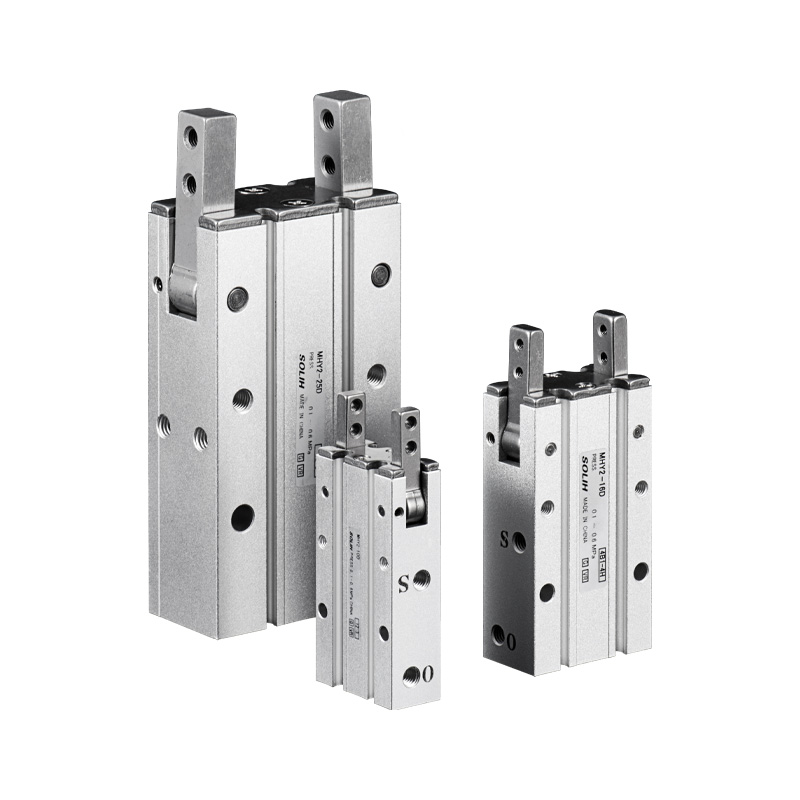

Prehľad produktov

     Séria SOLH MHY2 je štandardné 2-čeľusťové pneumatické chápadlo so širokým výkyvom 180°. Hlavné výhody: ultra veľký uhol otvorenia, ľahká kompaktná konštrukcia, protiprachová štruktúra a stabilné opakované polohovanie. Ideálne pre manipuláciu s okrúhlym a nepravidelným obrobkom, automatizované nakladanie/vykladanie, preklápanie a triedenie. Jednoduchá trajektória pohybu umožňuje priame vyberanie a uvoľňovanie bez zložitého mechanického pohybu.

Základná štruktúra a prevádzkový princíp

     -- Prevodovka: Vačkový mechanizmus (nie ozubenie a hrebeň). Dvojité piesty tlačia zostavu vačky na synchrónny pohon dvoch čeľustí. Maximálny uhol otvorenia 180°, poloha zatvorenia -3° pre zaistenie proti uvoľneniu. Hladký synchronizovaný výkyv bez vychýlenia čeľustí.

     -- Konštrukcia: Telo z hliníkovej zliatiny, čeľuste z nehrdzavejúcej ocele ako štandard, vstavaný magnetický krúžok, štvorstranné montážne drážky pre magnetické spínače. Na spodnej a bočnej strane sú k dispozícii montážne otvory. Dizajn s úzkym priestorom zabraňuje vniknutiu prachu a nečistôt do vnútorného mechanizmu.

     -- Prevádzkový režim: Len dvojčinný (D), žiadne jednočinné NO/NC varianty. Obojsmerné ovládanie vzduchu s nastaviteľnou rýchlosťou otvárania/zatvárania.

     -- Presnosť polohovania: Opakovaná presnosť polohovania ± 0,02 mm s konzistentným uhlom výkyvu.

Kompletné pravidlo kódovania modelu

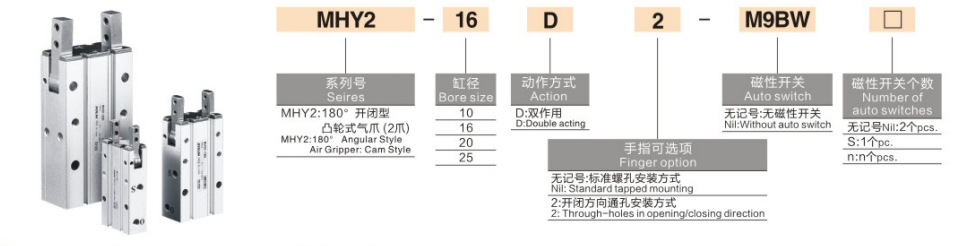

  1. Príklad modelu：MHY2-16D-S-M9BW

  2. Odkaz na štandardnú objednávku

     MHY2-20D-S-M9BW: vŕtanie 20, dvojčinné, vstavaný magnetický krúžok, magnetický spínač M9B s káblom 1m.

Univerzálne základné technické špecifikácie

Údaje o upínacom momente a sile (0,5 MPa, referenčná upínacia vzdialenosť L=35 mm)

     Dôležitá poznámka: Efektívna upínacia sila klesá s predlžujúcou sa upínacou vzdialenosťou L. Overenie záťažového momentu je pri výbere povinné.

Preferované aplikačné scenáre

  ✅ Vyberte MHY2, ak:

     - Vyžaduje ultra široký 180° otvor pre valcové rúrky, nepravidelné tvarované diely, nakladacie/vykladacie a preklápacie stanice

     -- Kompaktný koncový efektor robota s malým užitočným zaťažením, priorita ľahkého dizajnu

     -- Prostredie dielne s prachom a úlomkami vyžaduje vnútornú štruktúru proti kontaminácii

     -- Potrebujete alternatívne riešenie, keď paralelný uchopovač MHZ2 nedokáže uchopiť nepravidelné obrobky s veľkým priemerom

  ❌ Neodporúča sa, vyberte alternatívne modely:

     -- Potrebujete jednočinné normálne otvorené / normálne zatvorené vypnutie → Vyberte otočný chápadlo MHW2

     -- Vyžaduje sa otvor väčší ako 25 mm a veľká upínacia sila → Vyberte sériu MHW2 (max. otvor do 40)

     -- Čisté paralelné lineárne upínanie s malou dráhou otvárania → Zvoľte paralelné uchopovač MHZ2

Pokyny pre výber kľúčov

     -- Vyberte otvor podľa priemeru obrobku a vonkajšieho rozmeru: 10 (malý) →16 →20 →25 (stredne veľký)

     - Pridajte príponu -S magnetický krúžok plus magnetické spínače série M9 pre spätnú väzbu polohy PLC

     -- Výber montáže: prázdny pre štandardný závitový otvor; prípona -2 pre inštaláciu cez otvor vhodný pre montáž plošiny a konzoly

     -- Kontrola zaťaženia: Dodržujte upínaciu vzdialenosť L ≤ 35 mm; udržujte bezpečnostný faktor ≥1,5 pre krútiaci moment a upínaciu silu

Zhrnutie jednej vety

     SOLH MHY2 vačkou poháňaný 180° široký otočný pneumatický uchopovač využíva protiprachovú vačkovú prevodovú štruktúru, iba dvojčinnú, presnosť opakovania ±0,02 mm s voliteľným magnetickým spínačom a uchytením cez dieru, ľahké kompaktné riešenie na vyberanie, preklápanie a triedenie obrobkov s veľkým priemerom, preklápanie a triedenie na miniatúrnom automatizačnom zariadení.
