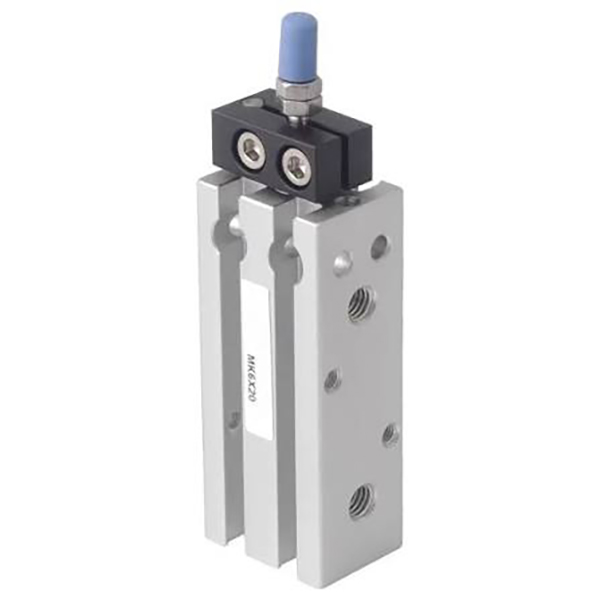

Viacmontážny valec série MK

Kompaktný multi-montážny antirotačný valec série MK

Značka: SOLH by Richge Technology

Prehľad produktov

     Tenký viacmontážny valec série SOLH MK je vylepšenou verziou MD valca so zabudovaným mechanizmom proti otáčaniu. Štvorcové telo podporuje inštaláciu na šesť povrchov bez ďalších konzol. Štruktúra proti skrúteniu obmedzuje otáčanie piestnej tyče, umožňuje paralelnú inštaláciu s viacerými valcami, čo je ideálne pre presnú automatizáciu s obmedzeným priestorom s požiadavkami na uhlové polohovanie. Priamo zameniteľné so sériami Airtac MD a SMC CQS.

Štruktúra a funkcie

     -- Štvorcové tenké hliníkové telo, integrovaný vodiaci otvor proti otáčaniu;

     - Tvrdá eloxovaná hlaveň, chrómovaná piestna tyč, odolná a ľahká;

     -- Plné varianty: MK (dvojčinné), MSK (vysunutie pružín), MTK (zatiahnutie pružín), MKD (dvojitá tyč), MKJ (nastaviteľný zdvih dvojitej tyče); prípona -S pre zabudovaný magnet;

     -- Presnosť proti otáčaniu ≤ ± 0,5 °, vyhýbajte sa uhlovej odchýlke obrobku;

     - Montáž na prednú, zadnú, ľavú, pravú, hornú, spodnú stranu; podpora paralelnej montáže vedľa seba;

     -- Obvodové drážky snímača pre flexibilnú inštaláciu magnetického spínača.

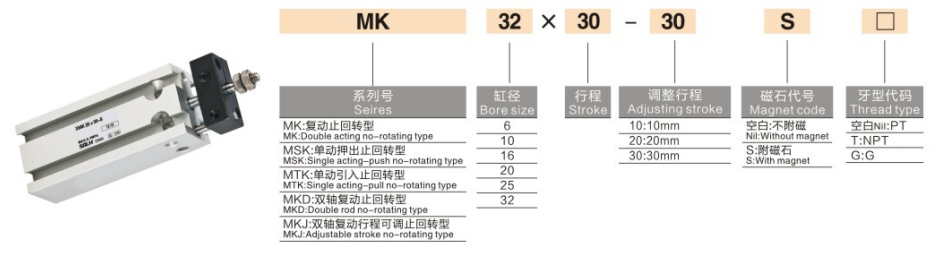

Pravidlo kódovania modelu

   1. Príklad: MK20-50-S

     -- MK: Kód série; K = anti-rotácia; D = dvojitá tyč; J=nastaviteľný zdvih

     -- 20: Veľkosť otvoru:6/10/16/20/25/32 mm

     -- 50: Dĺžka zdvihu 5~100 mm

     -- -S: Vstavaný magnetický krúžok

Technické špecifikácie

Teoretický ťah a ťah @ 0,5 MPa (jedna tyč, N)

Sprievodca výberom

     - Vyberte vŕtanie s minimálnou 50% bezpečnostnou rezervou pre pracovné zaťaženie;

     -- Pridajte 5 ~ 10 mm prídavok k praktickému cestovnému zdvihu; maximálny štandardný zdvih: 100 mm;

     -- Vyberte si model -S, ak sa vyžaduje detekcia polohy; vyberte dvojitú tyč MKD pre stav bočného zaťaženia.

Zhrnutie jednej vety

     Šesťplošný kompaktný valec SOLH MK vybavený vstavaným mechanizmom proti otáčaniu, vhodný na presné polohovanie a kompaktné viacvalcové usporiadanie v automatizačných zariadeniach s obmedzeným priestorom.
