Rotačný upínací valec série MK
  • Rotačný upínací valec série MKRotačný upínací valec série MK

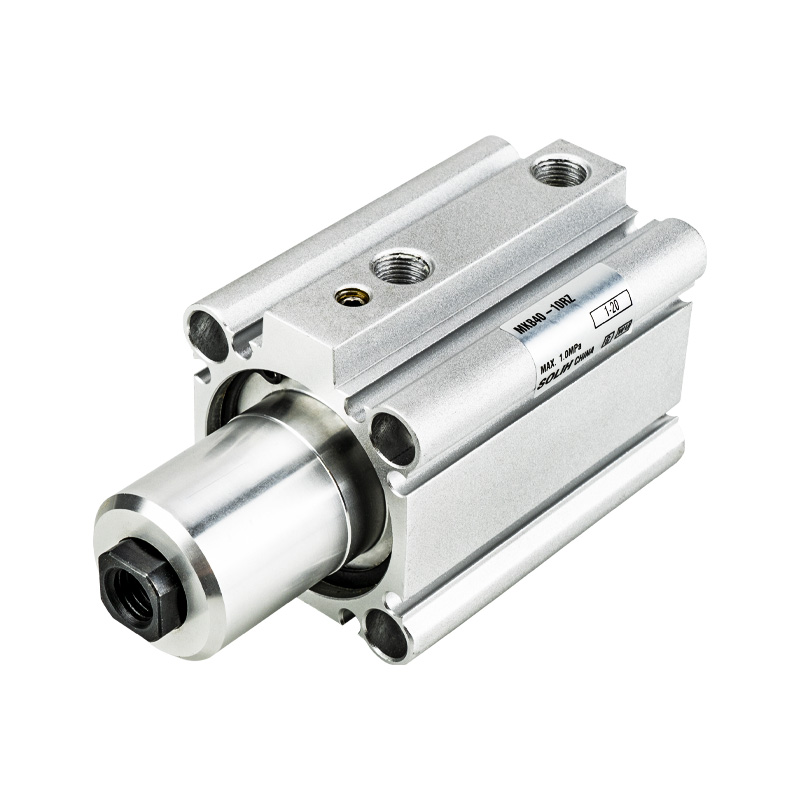

Rotačný upínací valec série MK

SOLH MK (bežne nazývaný MKB) je kombinovaný pneumatický valec integrujúci 90° rotáciu a lineárne upínanie smerom nadol, zameniteľný s bežnou sériou MKB. Veľkosti otvorov pokrývajú φ12~φ63 a upínacie zdvihy sa pohybujú od 5 mm do 50 mm. Jeho celková dĺžka je skrátená o 3~10 mm v porovnaní s bežnými modelmi MK2 pre kompaktnejšie usporiadanie. Prípustný zotrvačný moment je vylepšený trojnásobne, aby sa vyrovnal s vysokorýchlostným upínaním obrobkov s vysokou zotrvačnosťou, a maximálna upínacia sila vŕtania φ63 dosahuje 12,4 kN pod 0,5 MPa pre spoľahlivé udržanie veľkého zaťaženia. Pracovný cyklus: zatiahnutie nahor → 90° otáčanie doľava/doprava → vysunutie pre upnutie; uvoľnenie nasleduje v opačnom poradí. Pevný uhol natočenia 90° s toleranciou ±5° zaisťuje stabilné opakované polohovanie. Okrem otvorov φ20 a φ25 iba s 2-strannou montážou snímača podporujú iné veľkosti inštaláciu 4-smerového magnetického spínača pre elegantné zapojenie bez rušenia. Priechodné otvory a obojstranné závitové otvory umožňujú priamu montáž a inštaláciu príruby. Obojstranné gumené nárazníky znižujú náraz, vibrácie a hluk; bezolejový dizajn vyhovuje čistému a bezprašnému pracovnému prostrediu. Vstavané magnetické krúžky spolupracujú so snímačmi polohy na monitorovanie stavu upnutia/uvoľnenia; Smer otáčania RZ v smere hodinových ručičiek a proti smeru hodinových ručičiek LZ je voliteľný. Je široko používaný v prípravkoch obrábacích strojov, polohovaní zvárania, upevňovaní razenia, presných súčiastkach 3C, upínaní polovodičových podnosov a obmedzovaní prevrátenia prípravku. Zjednodušuje mechanickú konštrukciu a šetrí inštalačný priestor integráciou rotačných a upínacích funkcií. Vyberte veľkosť otvoru s upínacou silou ≥ skutočné zaťaženie × 1,5 bezpečnostný faktor a rezervu na zdvih 3~5 mm, aby ste predišli mechanickej kolízii.

Rotačný upínací valec série MK | Otočenie o 90° a lineárna svorka Pneumatický valec 2 v 1

Značka: SOLH by Richge Technology


Prehľad produktu a základné štrukturálne funkcie

     Séria SOLH MK je štandardný rotačný upínací valec 2 v 1 integrujúci 90° rotáciu a lineárny upínací pohyb. Pokrýva veľkosti otvorov od φ12 mm do φ63 mm so štandardnými upínacími zdvihmi v rozsahu od 5 mm do 50 mm. Vďaka ultra kompaktnej inštalácii, 3-krát vylepšenému povolenému zotrvačnému momentu, 4-strannej montáži magnetického spínača a voliteľnej rotácii vľavo/vpravo je tento valec ideálny pre priestorovo obmedzené automatizované stanice na polohovanie, upínanie a upevňovanie obrobkov, pričom slúži ako základný pneumatický komponent pre štandardné automatizované systémy upínania.

1. Zložený Rotačný & Upínací pohyb

• Pracovná sekvencia: Zatiahnutie → 90° otáčanie doľava/doprava → vysunutie pre upnutie; Opačné poradie: Zatiahnutím uvoľnite svorku → otočenie o 90° späť → vytiahnutím pre resetovanie.

• Vysoko presné polohovanie: Pevný uhol rotácie 90° s toleranciou ±5°, ktorý poskytuje vynikajúci výkon proti rotácii a spoľahlivú presnosť opakovania polohy.

2. Vylepšená vysoká nosnosť

• 3x vyšší krútiaci moment zotrvačnosti: Nová modernizovaná séria MK strojnásobuje povolený zotrvačný krútiaci moment, čím sa vyrovná vysokému zaťaženiu tradičnej série MK2, dokonale sa prispôsobuje vysokorýchlostnej prevádzke a scenárom upínania obrobkov s veľkou zotrvačnosťou.

• Silná upínacia sila: Model s maximálnym otvorom φ63 poskytuje silnú upínaciu silu až 12,4 kN pri 0,5 MPa, čím zaisťuje stabilné a pevné upnutie pre náročné aplikácie.

3. Kompaktné telo a flexibilná viacsmerná inštalácia

• Štíhla a skrátená štruktúra: Ultratenký dizajn tela s celkovou dĺžkou o 3 ~ 10 mm kratšou ako bežné valce MK2, čo výrazne zlepšuje využitie priestoru pre úzke a kompaktné usporiadanie zariadení.

• Montáž viacstranného spínača: Podporuje inštaláciu 4-stranného magnetického spínača (φ20/φ25 len pre 2-stranné). Dizajn vstavaného spínača zabraňuje vonkajšiemu vystaveniu a rušeniu, čo umožňuje flexibilné a čisté usporiadanie obvodov.

• Univerzálny spôsob montáže: Vybavené priechodnými otvormi a obojstrannými závitovými otvormi, kompatibilné s priamou pevnou montážou a montážou na prírubu, aby vyhovovali rôznym požiadavkám na montáž.

4. Spoľahlivý a trvanlivý výkon

• Stabilné ukladanie do vyrovnávacej pamäte: Dvojčinná konštrukcia s obojstrannými gumenými tlmičmi účinne znižuje prevádzkové nárazy, vibrácie a hluk pri chode pre dlhodobú stabilnú cyklickú prevádzku.

• Bezolejová prevádzka: Prijíma profesionálny dizajn bezolejového mazania, vhodný pre bezprašné a čisté pracovné prostredie.

• Štandardná magnetická konfigurácia: Vstavaný magnetický krúžok s vyhradenými montážnymi drážkami pre magnetické spínače, vhodný na detekciu polohy zdvihu.

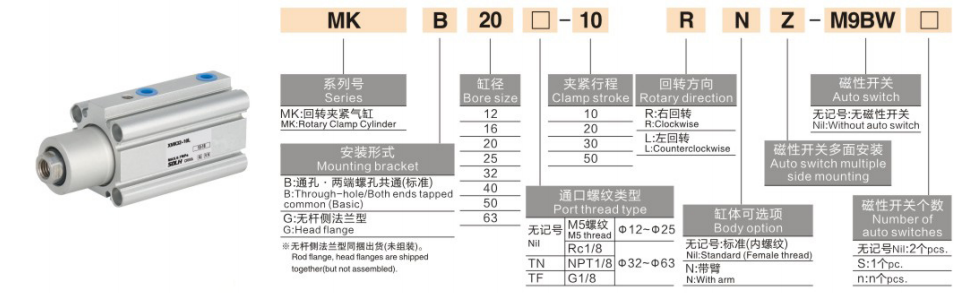

Kompletné pravidlá pomenovania modelov a príklady objednávok

1. Typické modelové príklady: MKB20-10RZ, MKB40-20LZ-M9BW

Segment kódu

Definícia

MKB

Kód série: Štandardný rotačný upínací valec

20/40

Veľkosť otvoru: φ12/16/20/25/32/40/50/63 mm

10/20

Upínací zdvih: 5/10/15/20/25/30/40/50 mm

RZ / LZ

Smer otáčania: RZ = pravák (v smere hodinových ručičiek); LZ = ľavák (proti smeru hodinových ručičiek)

M9BW

Model s magnetickým spínačom (voliteľné: D-M9BW, D-A93 atď.)

2. Príklady štandardných objednávok

• Štandardná rotácia doprava: MKB25-15RZ (otvor φ25, zdvih 15 mm, otáčanie v smere hodinových ručičiek, bez spínača)

• Ľavá rotácia s dvojitými spínačmi: MKB32-20LZ-2S (vŕtanie φ32, zdvih 20 mm, otáčanie proti smeru hodinových ručičiek, dvojpolohové spínače)

• Veľký vrták Heavy-Duty Type: MKB63-50RZ (vŕtanie φ63, maximálny zdvih 50 mm, pravá rotácia pre upínanie pre veľké zaťaženie)


Všeobecné technické parametre (20℃, 0,5MPa štandardný stav)

1. Základné špecifikácie

• Prevádzkový režim: Dvojčinný zložený pohyb (90° rotácia + lineárne upínanie)

• Rozsah pracovného tlaku: 0,1 až 1,0 MPa; Dôkazný tlak: 1,5 MPa

• Teplota okolia: -10℃~70℃ (nemrznúca); -10 ℃ ~ 60 ℃ s nainštalovanými magnetickými spínačmi

• Prevádzková rýchlosť piestu: 50~200 mm/s

• Režim vyrovnávacej pamäte: Dvojstranný gumený nárazník

• Režim mazania: Bezolejová prevádzka (nie je potrebné žiadne mazanie)

2. Údaje o upínacej sile (jednotka: kN @ 0,5 MPa)

Veľkosť otvoru (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Upínacia sila (kN)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. Prípustný moment zotrvačnosti (jednotka: kg·m²)

Veľkosť otvoru (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Zotrvačný moment (kg·m²)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. Hmotnosť produktu (jednotka: kg @ 20 mm zdvih)

Veľkosť otvoru (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Hmotnosť (kg)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


Typické aplikačné scenáre

• Polohovanie a upínanie obrobku: Široko používaný pre upínacie prípravky obrábacích strojov, polohovanie zvárania, upevňovanie lisovania a upínanie montážnych staníc. Integrovaný dizajn otáčania a upínania 2 v 1 zjednodušuje mechanickú konštrukciu a šetrí priestor na inštaláciu.

• Elektronické a presné upevnenie komponentov: Vlastnosti bez obsahu oleja a nízkej prašnosti dokonale vyhovujú upínaniu polovodičových podnosov, umiestneniu krytu telefónu a mikropresnému upevneniu dielov, čím spĺňajú požiadavky na vysokú čistotu a vysokú presnosť.

• Obmedzenie automatického prevodu: Ideálne pre obmedzovanie otočného stola, polohovanie preklápacieho mechanizmu a rotačné upínacie stanice s krátkym zdvihom, ktoré poskytujú stabilný a opakovateľný výkon zloženého pohybu.

• Ťažké fixačné stanice: Vybavený vysokou upínacou silou a vynikajúcou kapacitou proti vychýleniu, je použiteľný pre ťažké upínanie obrobkov, upevňovanie foriem a scenáre presného polohovania s veľkým zaťažením.


3-krokový sprievodca rýchlym výberom

1. Výber veľkosti otvoru: Vyberte veľkosť otvoru podľa aktuálneho upínacieho zaťaženia. Zabezpečte, aby teoretická upínacia sila ≥ skutočné zaťaženie × 1,5 bezpečnostný faktor; uprednostnite φ40 alebo väčší otvor pre náročné pracovné podmienky.

2. Výber zdvihu: Štandardný upínací zdvih sa pohybuje od 5 mm do 50 mm. Vyberte zdvih na základe skutočnej výšky obrobku a ponechajte si rezervu 3 ~ 5 mm, aby ste predišli mechanickému rušeniu.

3. Výber konfigurácie

○ Smer otáčania: Vyberte RZ (otočenie v smere hodinových ručičiek doprava) alebo LZ (otočenie proti smeru hodinových ručičiek doľava), aby sa zhodovalo s usporiadaním stanice na mieste.

○ Detekcia polohy: Vyberte konfiguráciu dvojitého spínača 2S na získanie signálov dvojitej polohy pre stav upnutia a uvoľnenia.


Zhrnutie jednej vety

     Štandardný rotačný upínací valec série SOLH MK integruje 90° rotáciu a lineárne upínacie funkcie, s 3-násobne vylepšeným zotrvačným momentom, ultra kompaktným telom, viacsmerovou montážou a silnou upínacou schopnosťou pre veľké zaťaženie, čo slúži ako optimálne priestorovo úsporné a vysoko stabilné pneumatické riešenie pre automatizované polohovacie a upínacie stanice.
