Integrovaný rotačný uchopovač série MRHQ (typ lopatky, uchopenie a rotácia všetko v jednom)

Značka: SOLH by Richge Technology

Prehľad produktov

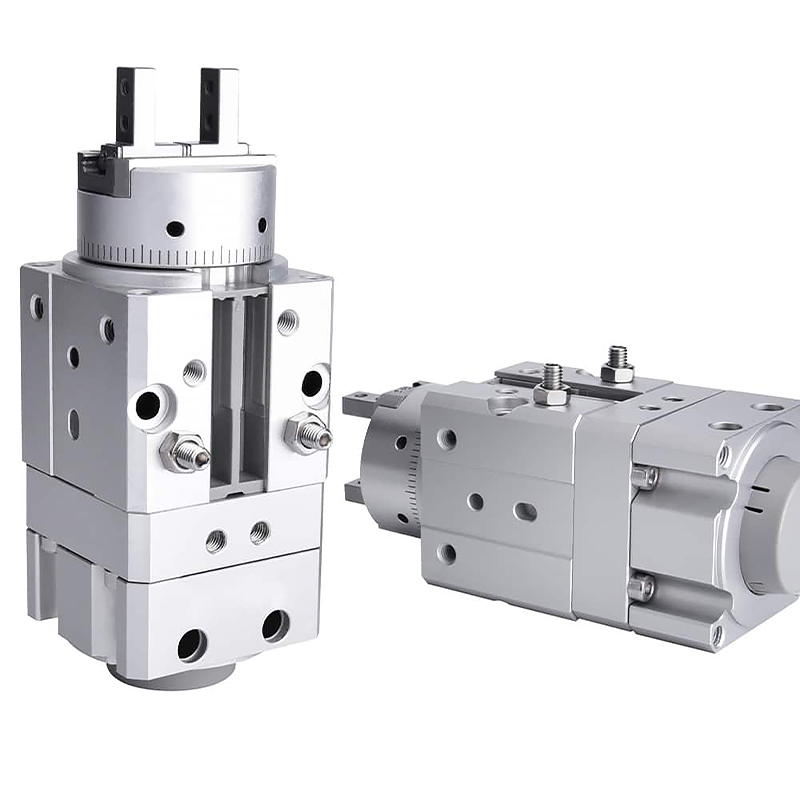

     Séria SOLH MRHQ je integrovaný pohon, ktorý kombinuje lopatkový rotačný valec a paralelný 2-čeľusťový uchopovač. Hlavné výhody: ultra kompaktná integrovaná konštrukcia, štandardné uhly výkyvu 90° / 180°, jemné nastavenie uhla ±10°, 5-smerová univerzálna montáž, vysoká rýchlosť a presnosť. Je to preferované riešenie pre upínanie obrobkov s nízkou a strednou záťažou, preklápanie, zmenu smeru prenosovej linky a stanice s obmedzeným priestorom. Nahraďte diskrétnu kombináciu otočného stola + samostatného chápadla na zjednodušenie mechanického usporiadania.

Základná štruktúra a pracovné funkcie

     -- Princíp činnosti: Integrovaná lopatková rotačná jednotka poháňa otáčanie výstupného hriadeľa, zladená so vstavaným paralelným uchopovačom. Jednodielna konštrukcia bez dodatočných spojovacích konzol.

     -- Prednosť integrácie: Celková dĺžka skrátená o ~ 20 % v porovnaní s deleným otočným stolom + zostavou uchopovača. Vyhnite sa kývaniu a ťahaniu hadíc/káblov počas otáčania pre plynulejší pohyb a rýchlejšiu odozvu.

     -- Nastavenie uhla výkyvu: Štandardné verzie 90° a 180°. Skrutky koncového dorazu umožňujú celkové nastavenie ±10° (±5° na každom konci), aby sa splnili požiadavky na polohovanie vo viacerých uhloch.

     -- Flexibilná montáž: 5 montážnych plôch (2 axiálne koncové plochy + 3 bočné strany). Polohovacie výstupky na horných/spodných a bočných polohovacích otvoroch pre kolíky pre rýchle centrovanie a jednoduchú montáž.

     -- Materiál a trvanlivosť: Telo z tvrdého eloxovaného hliníka, tesnenia lopatiek odolné voči opotrebovaniu a čeľuste z nehrdzavejúcej ocele. Mechanická životnosť ≥5 miliónov cyklov, stabilné pre vysokofrekvenčné automatizované linky.

     -- Kompatibilita snímača: Z výroby vybavený magnetickým krúžkom. Podporuje až štyri magnetické spínače: dva pre detekciu rotačného limitu a dva pre spätnú väzbu otvorenia/zatvorenia čeľuste na realizáciu úplnej regulácie polohy v uzavretej slučke.

Kompletné pravidlo kódovania modelu

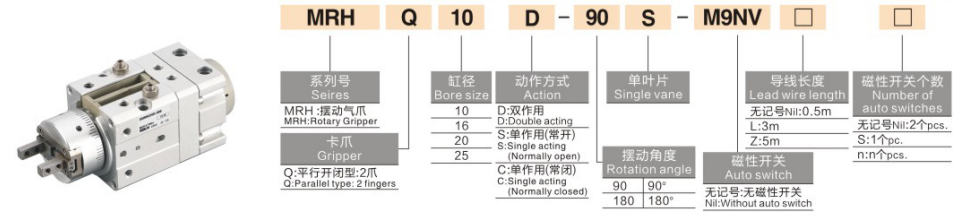

 1. Príklad modelu：MRHQ16D-90S-M9B

  2. Referenčné príklady štandardných objednávok

     -- MRHQ10D-90S: Vŕtanie 10, dvojčinná čeľusť, rotácia 90°, otočná jednotka s jednou lopatkou, bez spínača

     -- MRHQ25D-180S-M9BW: otvor 25, výkyv 180°, vybavený magnetickým spínačom M9BW

Technické špecifikácie univerzálneho jadra (skúšobný tlak: 0,5 MPa)

Hlavné konkurenčné výhody

  1. Kompaktná konštrukcia typu všetko v jednom, priestorovo úsporná a stabilný pohyb

     - Kombinovaná funkcia uchopenia a otáčania znižuje celkový rozmer, eliminuje ťah kábla/trubice počas otáčania, ideálne pre úzke dutiny zariadení.

  2. Štandardný výkyv 90° / 180° s jemným doladením uhla

     - Nastaviteľný rozsah otáčania ±10°, vhodný na preklápanie obrobku, prenos smeru a polohovanie vo viacerých uhloch.

  3. 5-smerová montáž + presná polohovacia štruktúra

     - Axiálna a laterálna multi-orientačná inštalácia, umiestnenie nálitkov a otvorov pre kolíky zjednodušuje centrovanie a skracuje čas uvedenia do prevádzky.

  4. Vysoká frekvencia a vysoká presnosť pre ľahké/stredné zaťaženie

     -- Presnosť opakovania čeľustí ± 0,01 mm, cyklovanie čeľustí až 180 cpm; určené pre obrobky v rozsahu 0,1~5kg.

  5. Viacbodové monitorovanie snímača pre blokovanie PLC

     -- Možno namontovať až štyri magnetické spínače na súčasné monitorovanie koncových polôh otáčania a stavu otvorenia/zatvorenia čeľuste pre automatizované sekvenčné ovládanie.

Spôsoby montáže a typické priemyselné aplikácie

  1. Možnosti montáže

     -- Axiálna horizontálna montáž: Zmena smeru obrobku na montážnych linkách

     - Pozdĺžna vertikálna montáž: Nakladanie hore-dole plus otáčanie pre obrábacie stroje

     - Bočná bočná montáž: Bočné uchopenie a prevrátenie v stiesnených staniciach

  2. Typické aplikačné scenáre

     -- 3C & Electronics: Uchopovacie a preklápacie kryty telefónov, kryty batérií a miniatúrne presné komponenty

     -- Automobilové komponenty: Prenos plastových dielov interiéru, gumených prvkov a malých odliatkov

     -- Balenie a logistika: Zmena smeru pre malé škatule, palety a vrecované materiály

     -- Všeobecná automatizácia: Prepínanie staníc, otáčanie obrobku o 180° a zostava polohovania

3-krokový sprievodca rýchlym výberom

  1. Výber otvoru na základe hmotnosti obrobku

     -- 10 ≤ 1 kg；16 = 1~2 kg；20 = 2~3 kg；25 = 3~5 kg. Udržujte minimálne 30% bezpečnostnú rezervu.

  2. Potvrdenie uhla výkyvu

     -- Zvoľte 90S pre 90° obrat; vyberte 180S pre otočenie o 180°. Ak je potrebné jemné nastavenie rotačného zdvihu, zvoľte MRHQ.

  3. Zhoda konfigurácie

     -- Riadenie polohy v uzavretej slučke: Nainštalujte štyri magnetické spínače série M9 na monitorovanie stavu otáčania a čeľuste.

     -- Obmedzené usporiadanie inštalácie: Uprednostnite integrovaný model MRHQ namiesto zostavy rozdeleného otočného stola + uchopovača.

Zhrnutie jednej vety

     SOLH MRHQ integrovaný rotačný uchopovač lopatkového typu spája paralelné upínanie čeľustí a rotačný obrat do jednej kompaktnej jednotky so štandardným 90°/180° nastaviteľným uhlom výkyvu, 5-smerovou montážou a kompatibilitou s viacerými snímačmi; perfektné riešenie s nízkou a strednou záťažou pre preklápanie obrobku, nakladanie/vykladanie a prenos smeru na automatizovaných výrobných linkách s obmedzeným priestorom.
