Trojpolohový rotačný valec série MSZ | Pneumatický pohon hrebeňa a pastorka

Značka: SOLH by Richge Technology

1. Prehľad produktu a umiestnenie jadra

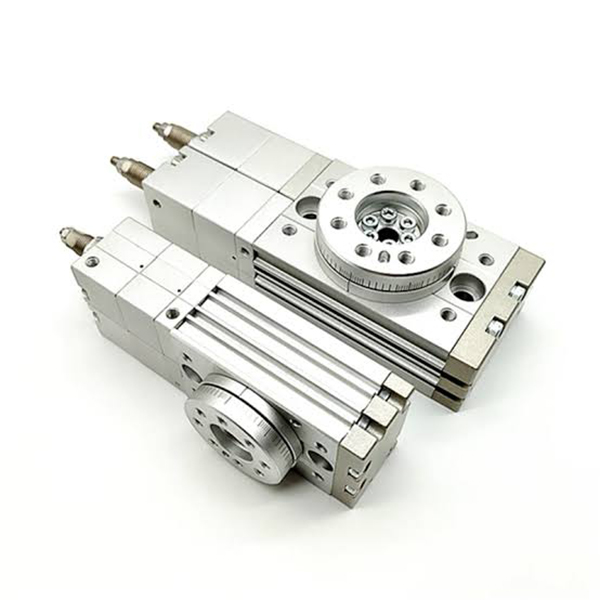

  Séria SOLH MSZ je profesionálny valec otočného stola s ozubeným kolesom a pastorkom špeciálne navrhnutý pretrojpolohové polohovanie. Je vybavený unikátnou funkciou trojitého zastavenia vľavo/v strede/vpravo (0° / Mid-stop / 180°), ktorá rieši problém polohovania, ktorý štandardné dvojpolohové rotačné valce nedokážu dosiahnuť zastavenie v strede zdvihu. Riadený jediným 5/3-cestným strednotlakovým solenoidovým ventilom bez konfigurácie dvojventilového okruhu výrazne zjednodušuje usporiadanie pneumatického systému. Stredná poloha podporuje jemné nastavenie ±10°, zatiaľ čo oba konce realizujú ladenie uhla 0~95°, čo z neho robí optimálne pneumatické riešenie pre odkláňanie obrobkov, triedenie, indexovanie na viacerých staniciach a scenáre vyžadujúce povinné medzipolohovanie.

  1.1 Jadro rýchleho výberu série

Umiestnenie jadra produktu: Realizuje presné otáčanie s tromi zarážkami 0° (vľavo) → Stred (stred) → 180° (vpravo) s nastaviteľnou medzipolohou, aby sa splnili požiadavky na flexibilné polohovanie vo viacerých uhloch.

2. Základné technické parametre (norma SOLH)

  2.1 Základné špecifikácie

     • Veľkosť otvoru: 10/20/30/50

     • Prevádzkový režim: Dvojčinný, dvojitý hrebeň a pastorok, trojpolohový stredný doraz

     • Pracovný tlak: 0,2~1,0 MPa (typ gumeného nárazníka); 0,2~0,6MPa (typ hydraulického nárazníka)

     • Dôkazný tlak: 1,05 MPa

     • Pracovná teplota: 0℃~60℃ (žiadne mrazivé prostredie)

     • Uhol výkyvu: 0~95° pre jeden koniec, celkový nastaviteľný uhol 0~190°

     • Nastavenie strednej zarážky: jemné doladenie ±10° na základe stredovej polohy

     • Presnosť polohovania: ±0,02 mm (MSZA vysoko presný typ); ±0,05 mm (MSZB Základný typ)

     • Režim mazania: Bezolejová prevádzka samomazania

     • Port závit: M5×0,8 (vŕtanie 10/20); M8 × 1,25 (vŕtanie 30/50)

  2.2 Výstupný krútiaci moment a povolené zaťaženie (0,5 MPa)

  2.3 Kapacita absorpcie energie vyrovnávacej pamäte

3. Štrukturálne vlastnosti a princíp fungovania v troch polohách

  3.1 Hlavné štrukturálne výhody

     • Dual-Rack & Dual-Piston Mid-stop štruktúra: Prijíma hnacie ozubené koleso s dvojitým ozubením a dizajn nezávislého stredného dorazového piestu, čím sa eliminuje vôľa a poskytuje stabilný a konzistentný krútiaci moment počas trojpolohového prepínania.

     • Dizajn integrovaného otočného stola: Vybavený otvormi pre polohovacie kolíky pre priamu montáž obrobku, vyznačuje sa vysokou tuhosťou a jednoduchou a rýchlou inštaláciou bez ďalších upevnení.

     • Stredný dutý priechodný otvor: Vstavaný stredový priechodný otvor (Ø6~Ø12), ktorý umožňuje úhľadný prechod vzduchových potrubí a elektrických vodičov, pričom sa realizuje integrované vedenie a potrubie.

     • Nezávislé nastavenie uhla: Vybavené profesionálnymi nastavovacími skrutkami, ktoré podporujú nezávislé jemné doladenie ľavého/pravého medzného uhla a strednej polohy dorazu, čím sa realizuje flexibilná kalibrácia uhla.

     • Štandardné sloty pre magnetické spínače: Štandardné vyhradené drážky na oboch stranách, kompatibilné s magnetickými spínačmi D-M9B a D-A93, realizujúce detekciu troch polôh vľavo/v strede/vpravo v reálnom čase pre automatizované prepojenie signálu.

  3.2 Princíp trojpolohového ovládania (hlavná výhoda)

   Séria MSZ vyžaduje ibajeden 5/3-cestný stredotlakový solenoidový ventil na realizáciu trojpolohového prepínania nie je potrebné žiadne dvojventilové alebo zložité prepínanie vzduchových okruhov, čo zjednodušuje štruktúru systému a znižuje celkové náklady na zariadenie.

     1. Ľavá poloha (0°): Solenoidový ventil nasávanie vzduchu na ľavej stanici, jednostranný prívod vzduchu a výfuk na zadnej strane, poháňa otočný stôl tak, aby sa presne zablokoval v 0° ľavej koncovej polohe.

     2. Pravá poloha (180°): Vstup vzduchu na pravej stanici solenoidového ventilu, reverzná činnosť okruhu vzduchu, otáčanie otočného stola a zaistenie v pravej koncovej polohe 180°.

     3. Stredná poloha zastavenia (M): Stredná stanica solenoidového ventilu, obe strany valca sú natlakované súčasne. Rotačný piest udržuje rovnováhu sily a nezávislý piest strednej zarážky tlačí a zaisťuje stôl v prednastavenej strednej polohe, čím sa realizuje stabilné medzipolohovanie.

4. Vyplňte pravidlá pre pomenovanie modelov

  Typický kód modelu: MSZB20-R-M9BL

5. Pravidlá výberu a typické aplikácie

  5.1 Pravidlá priority výberu

     1. Pozícia Dopyt na prvom mieste: Vyberte si rad MSZ pre pracovné podmienky vyžadujúce trojpolohový (ľavý/stredný/pravý) doraz; Dvojpolohové rotačné valce MSQ/HRQ nie sú použiteľné.

     2. Presná zhoda: Vyberte vysoko presný typ MSZA pre scenáre polohovania s vysokým počtom opakovaní; vyberte si cenovo výhodný základný typ MSZB pre všeobecné univerzálne scenáre.

     3. Speed ​​& Load Matching: Prijať typ hydraulického nárazníka -R pre vysokorýchlostnú, vysoko zaťaženú a vysokoúčinnú prevádzku; štandardný gumený nárazník je dostatočný pre nízkorýchlostnú prevádzku s malým zaťažením.

     4. Overenie načítania: Dôsledne zabezpečte, aby skutočné radiálne zaťaženie, axiálne zaťaženie a ohybový moment boli nižšie ako prípustné hodnoty, aby sa zabránilo zaseknutiu a odchýlke polohy.

  5.2 Typické aplikačné scenáre

     • Odklon a triedenie obrobkov: Realizujte stredné polohovanie a ľavú/pravú distribúciu materiálu s prepínaním viacerých uhlov 0°/90°/180°.

     • Indexovanie viacerých staníc: Trojpolohové prepínanie pre automatizovanú montáž, detekciu a procesné odovzdávacie stanice.

     • Preklápanie a riadenie obrobku: Kompletné stabilné preklápanie a riadenie prostredníctvom progresívnej rotácie 0° → stred → 180°.

     • Elektronická a baliaca automatizácia: Používa sa na uťahovanie uzáverov fliaš, umiestnenie čipu, viacuhlovú detekciu produktov a presné baliace zariadenia.

6. Porovnanie základných rozdielov medzi MSZ a MSQ

Zhrnutie jednej vety

     Trojpolohový ozubnicový otočný valec série SOLH MSZ dosahuje exkluzívne ľavé/stredné/pravé trojité dorazové polohovanie s jednoduchým ovládaním s jedným ventilom, nastaviteľným stredným uhlom a vysokou presnosťou opakovania, pričom ide o profesionálne prispôsobené riešenie pre automatizované triedenie, indexovanie a polohovacie zariadenia s viacerými uhlami.
