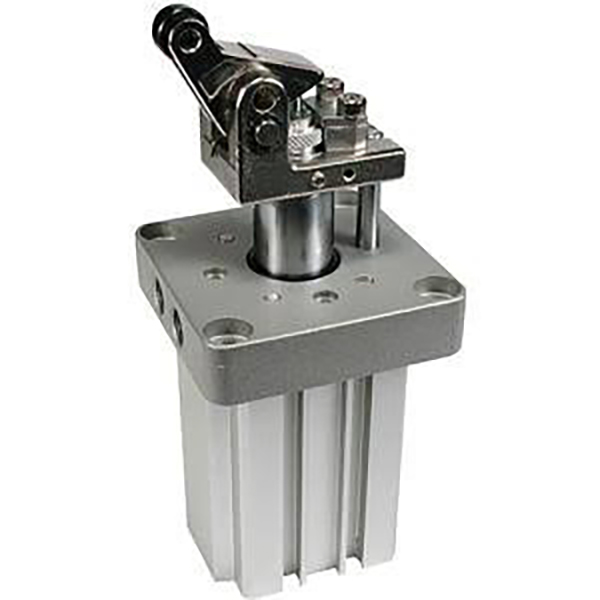

Ťažký zátkový valec SOLH RS2H je vylepšenou náhradou RS1H pre polohovanie 50–500 kg ťažkých paletových dopravníkov. Môže sa pochváliť o 30 % zvýšenou brzdnou silou, vstavaným nastaviteľným hydraulickým nárazníkom a dvojitými valcami zo živice/uhlíkovej ocele, ktoré efektívne absorbujú prudké nárazy. Kompaktná ľahká konštrukcia skracuje inštalačný priestor a zároveň je plne zameniteľná s RS1H bez úpravy upevnenia. Vybavený voliteľným blokovaním proti odskoku a ručným uvoľnením, vyhovuje automobilovej logistike, zváraciemu náradiu a automatizovanému blokovaniu veľkého zaťaženia skladov. Naša továreň podporuje hromadnú výrobu s dostatočnou zásobou na sklade, bezolejová konštrukcia zaručuje stabilnú prevádzku s dlhým cyklom pre vysokofrekvenčné drsné pracovné prostredie.
Séria SOLH RS2H je vysokovýkonný pákový dorazový valec novej generácie, profesionálne navrhnutý pre polohovanie a obmedzovanie vysokozáťažových dopravníkových liniek. K dispozícii vo veľkostiach s veľkým otvorom φ50/63/80 mm, vyznačuje sa ultra vysokou brzdnou silou, nastaviteľným hydraulickým nárazníkom, ľahkou kompaktnou konštrukciou a vynikajúcou odolnosťou proti nárazu. Špeciálne použiteľný pre 50–500 kg ťažké palety a nástrojové dosky, slúži ako hlavný zastavovací komponent pre vysokovýkonné automatizované dopravníkové linky, široko používaný pri zastavovaní obrobkov, polohovaní presunov a scenároch obmedzovania staníc.
1.1 Vylepšený výkon pre vysoké zaťaženie
Ako vylepšená náhrada za tradičnú sériu RS1H dosahuje RS2H viac ako 30% zvýšenie brzdnej sily. Vďaka kombinovanému zosilneniu sily páky a štruktúre hydraulického nárazníka dokonale odoláva vysokofrekvenčným nárazovým zaťaženiam a stabilne obmedzuje ťažké obrobky v rozsahu od 50 kg do 500 kg, čím rieši problémy s nedostatočnou silou a ľahkým zlyhaním starých modelov pri cyklickej prevádzke s vysokým zaťažením.
1.2 Kompaktná a ľahká optimalizácia
V porovnaní so sériou RS1H model φ63-30 zdvih znižuje celkovú hmotnosť o 22 % a skracuje celkovú dĺžku o 9 mm. Optimalizovaná integrovaná konštrukcia šetrí inštalačný priestor a zároveň zlepšuje celkovú tuhosť konštrukcie, realizuje menšie rozmery, nižšiu hmotnosť a vyššiu stabilitu.
1.3 Jadro nastaviteľný hydraulický nárazník
Vstavaný nastaviteľný hydraulický nárazník ako štandard. Používatelia môžu voľne nastaviť odpor tlmenia pomocou otočného nastavovacieho kotúča, aby sa prispôsobili obrobkom s rôznou hmotnosťou a dopravnou rýchlosťou. Nárazník podporuje rýchlu výmenu bez použitia náradia uvoľnením nastavovacej skrutky M4, čo výrazne zlepšuje efektivitu údržby na mieste a znižuje prestoje.
1.4 Dizajn páky a dvoch valčekov s vysokou tuhosťou
Vysoko pevná páka je vybavená vylepšenou vnútornou tlmiacou štruktúrou. K dispozícii sú dva materiály valcov: živica (L) a uhlíková oceľ (M), vyznačujúce sa odolnosťou proti opotrebovaniu a odolnosťou proti praskaniu. Zväčšený priemer valca zaisťuje hladký chod valcovania a silnú schopnosť proti vychýleniu, čím sa účinne predchádza zaseknutiu a poškodeniu excentrickým zaťažením počas zastavenia pri veľkom zaťažení.
1.5 Plne vymeniteľné a diverzifikované konfigurácie
Inštalačné rozmery sú úplne zameniteľné s tradičnou sériou RS1H, čo podporuje priamu výmenu a upgrade bez úpravy rámov držiakov. Voliteľné rozšírené funkcie zahŕňajú uzamykací mechanizmus proti odskoku, manuálne odomknutie a spínač detekcie páky, ktoré spĺňajú požiadavky na ovládanie pri zložitých pracovných podmienkach s vysokým zaťažením.
1.6 Bezolejová štruktúra a dlhá životnosť
Voliteľné dvojčinné, pružinové dvojčinné a jednočinné režimy pokrývajú rôzne prevádzkové požiadavky. Tvrdo pochrómovaná piestna tyč a tvrdé eloxované telo valca poskytujú vynikajúcu odolnosť proti opotrebovaniu a nárazu. Konštrukcia bezolejovej prevádzky sa prispôsobuje čistému prostrediu a pracovným podmienkam odolným voči striekajúcej vode s nízkymi nákladmi na údržbu a dlhou životnosťou.

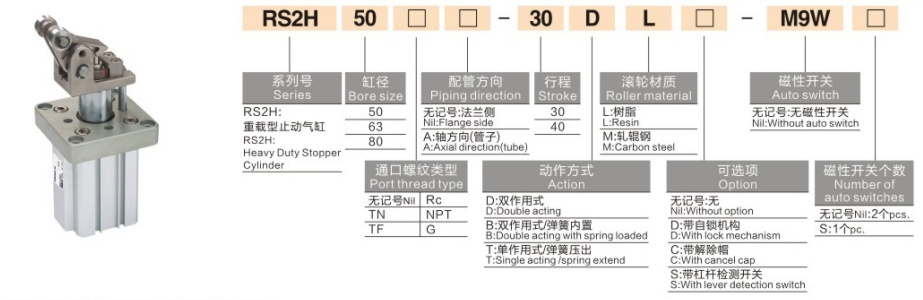

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok
1. Typické modelové príklady: RS2H63-30LM9BW, RS2H80-40TL-DSR
Segment kódu
Definícia
RS2H
Kód série: Vysokovýkonný pákový dorazový valec novej generácie
50/63/80
Veľkosť otvoru: φ50 / φ63 / φ80 mm
30/40
Štandardný zdvih: 30 mm (φ50/φ63); 40 mm (φ80)
L/M
Materiál valčeka: L = Resin valček; M = Valec z uhlíkovej ocele
D/B/T
Prevádzkový režim: D = dvojčinný; B = odpružené dvojčinné; T = Pružinový výsuv jednočinný
M9BW
Voliteľný magnetický spínač (montovateľný na 4 strany)
•General Heavy-Duty Model: RS2H63-30LD-M9BW (vŕtanie φ63, zdvih 30 mm, živicový valec, dvojčinný, s magnetickým spínačom M9BW)
•Model s vysokým bezpečnostným uzamykaním: RS2H80-40TM-XC102 (vŕtanie φ80, zdvih 40 mm, valček z uhlíkovej ocele, jednočinný, s blokovacím mechanizmom proti odskoku)
3. Všeobecné technické parametre (20 ℃, 0,5 MPa štandardný stav)
•Spôsob inštalácie: Štandardná montáž na prírubu, k dispozícii je montáž 4-stranného magnetického spínača
3.2 Kombinácia štandardného vŕtania a zdvihu
Veľkosť otvoru (mm)
Štandardný zdvih (mm)
φ50
30
φ63
30
φ80
40
3.3 Teoretická zastavovacia sila (jednotka: kN @ 0,5 MPa, výstup páky)
Veľkosť otvoru (mm)
φ50
φ63
φ80
Dvojčinná zastavovacia sila (kN)
12.5
20.1
32.2
3.4 Porovnanie hmotnosti produktu (jednotka: kg pri štandardnom zdvihu)
Veľkosť otvoru (mm)
φ50
φ63
φ80
Hmotnosť RS2H (kg)
1.70
2.78
4.96
Hmotnosť starého modelu RS1H (kg)
2.03
3.56
6.33
4. Základné pokyny pre konfiguráciu a výber
4.1 Výber materiálu valčeka
•Živicový valec (L): Nízka hlučnosť a ochrana proti poškriabaniu povrchov paliet. Ideálne pre scenáre s nízkou/strednou záťažou (50–200 kg) a vysokorýchlostnou prevádzkou (≤0,5 m/s), pričom chráni obrobky a zároveň zabezpečuje stabilné zastavenie.
•Valec z uhlíkovej ocele (M): Ultra vysoká odolnosť proti opotrebovaniu a silná odolnosť proti nárazu. Vhodné pre veľké zaťaženie (200–500 kg), vysokofrekvenčné cyklovanie (≥1000-krát za deň) a drsné priemyselné pracovné podmienky s dlhou životnosťou.
4.2 Výber prevádzkového režimu
•Dvojčinné (D): Obojsmerne ovládateľné zovretie a uvoľnenie s maximálnou brzdnou silou. Optimalizované pre vysoko zaťažené a vysokofrekvenčné pracovné podmienky štart-stop.
•Pružinový dvojčinný (B): Automatické uvoľnenie pri výpadku napájania, prioritné vybavenie a bezpečnosť personálu. Ideálne pre nebezpečné stanice a scenáre ochrany pred vypnutím.
•Jednočinný (T): Vysunutie pružiny, režim zatiahnutia kompresie vzduchu. Energeticky úsporné a nákladovo efektívne, použiteľné pre scenáre nízkej záťaže a nízkofrekvenčného zastavenia.
4.3 Voliteľné funkčné príslušenstvo pre veľké zaťaženie
•Uzamykací mechanizmus (-XC102): Automatické uzamknutie po zastavení, aby sa zabránilo odrazeniu a posunutiu obrobku, vhodné pre vysokorýchlostné stanice s nízkou záťažou a proti posunutiu.
•Funkcia manuálneho odomykania: Ručne uvoľnite páku počas výpadku napájania alebo zlyhania zariadenia, čím sa zabezpečí bezpečná a pohodlná údržba na mieste.
•Pákový spínač detekcie: Detekuje stav vysunutia a resetovania páky, podporuje riadenie prepojenia PLC a automatickú prevádzku blokovania pre inteligentné výrobné linky.
5. Typické aplikačné scenáre
•Vysokovýkonné paletové dopravné linky: Špecializované na zastavovanie, premiestňovanie a zamedzenie posunu 200–500 kg ťažkých nástrojových dosiek v automobilovom priemysle, domácich spotrebičoch a logistike, pričom poskytuje stabilný výkon obmedzujúci veľké zaťaženie.
•Ťažké stanice pre zváranie a obrábacie stroje: Používa sa na upínanie zváracích prípravkov pri veľkom zaťažení, obmedzenie nakladania/vykladania obrábacích strojov a polohovanie ťažkých foriem. Nárazníková štruktúra odoláva silným nárazom a zabraňuje erózii zváracej trosky.
•Automatizované skladovacie a prepravné systémy: Používa sa na stereoskopické zastavovanie paliet v sklade, polohovanie AGV dokovania a obmedzovanie ťažkého preklápacieho mechanizmu so stabilným pohybom a spoľahlivou spätnou väzbou signálu.
•Vysokorýchlostné vysokovýkonné dopravníkové linky: Vhodné na zastavenie vysokorýchlostných (≤0,8 m/s) ťažkých obrobkov na valčekových a pásových dopravníkoch. Nastaviteľný hydraulický tlmič zaisťuje hladký a nulový proces zastavenia.
6. Sprievodca rýchlym výberom v 3 krokoch
1. Výber veľkosti otvoru: Vyberte otvor podľa hmotnosti obrobku a rýchlosti dopravy. Dodržiavajte bezpečnostnú normu: teoretická zastavovacia sila ≥ skutočné zaťaženie × 2. φ50 pre zaťaženie pod 200 kg, φ63 pre zaťaženie 200–350 kg, φ80 pre zaťaženie nad 350 kg.
2. Výber materiálu valčeka: Vyberte si živicový valec (L) pre scenáre s malým zaťažením a vysokou rýchlosťou; vyberte valec z uhlíkovej ocele (M) pre scenáre s veľkým zaťažením a vysokofrekvenčné cyklovanie.
3. Výber funkčnej konfigurácie: Vyberte dvojčinný (D) + valec z uhlíkovej ocele pre vysoké zaťaženie a vysokofrekvenčné pracovné podmienky; pridať uzamykací mechanizmus (-XC102) pre požiadavky proti odskoku; prijať pružinový typ (B) pre stanice s prioritou bezpečnosti.
Zhrnutie jednej vety
Vylepšený vysokovýkonný zátkový valec radu SOLH RS2H sa vyznačuje o 30 % vyššou brzdnou silou, ľahkou kompaktnou konštrukciou, nastaviteľným hydraulickým nárazníkom a dvomi valčekmi, ktoré poskytujú vysokostabilné, protinárazové a na údržbu nenáročné profesionálne zastavovacie riešenia pre 50–500 kg ťažké automatizované dopravníkové linky.
