Zátkový valec série RSQ | Pevná montážna výška Pneumatický dorazový valec

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

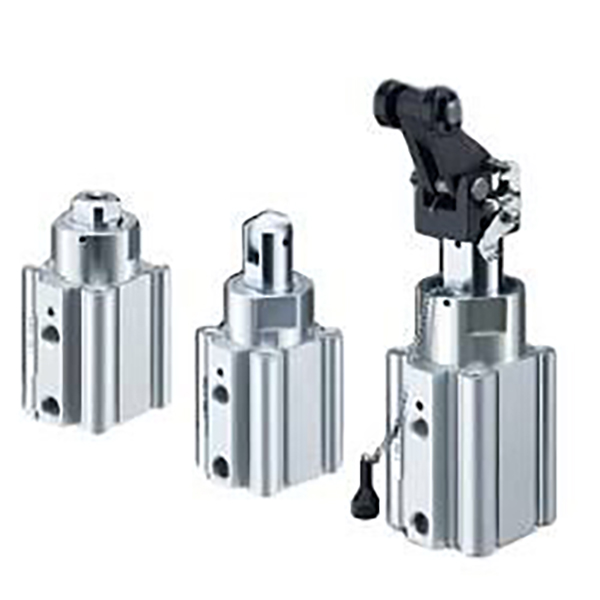

     Séria SOLH RSQ je dorazový valec s pevnou montážnou výškou určený na automatické polohovanie dopravníkovej linky a obmedzenie obrobku. Pokrýva veľkosti otvorov od φ12 mm do φ50 mm so štandardnými zdvihmi v rozsahu od 10 mm do 30 mm. Valec RSQ s pevnou konštrukciou s pevnou výškou, vstavaným nárazníkom, 10 voliteľnými typmi tyčových koncoviek a 4-stranným upevnením magnetického spínača poskytuje nízkonákladové a vysoko spoľahlivé riešenia zastavovania pre blokovanie dopravných staníc, polohovanie paliet a obmedzovanie obrobkov, pričom slúži ako štandardný hlavný komponent pre automatizované dopravné systémy.

  1.1 Pevná konštrukcia s pevnou výškou

     Na rozdiel od výškovo nastaviteľného radu RSG má séria RSQ dizajn s pevnou montážnou výškou, ktorá nie je nastaviteľná. Vyznačuje sa jednoduchšou štruktúrou, vyššou celkovou tuhosťou a rýchlejšou inštaláciou na mieste, dokonale sa zhoduje s usporiadaním staníc s pevnou výškou a eliminuje postupy kalibrácie výšky.

  1.2 Všestranné prispôsobenie na viac tyčí

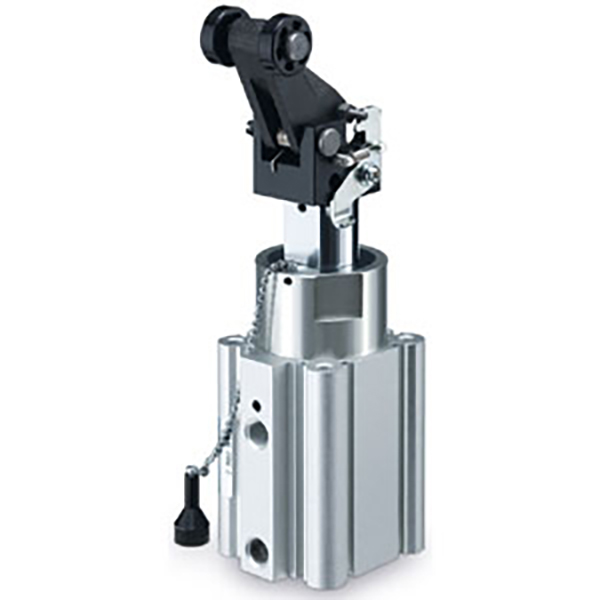

     Vybavený 10 typmi koncov tyče, vrátane kruhovej tyče, skoseného rezu, valčekových a pákových konštrukcií, ktoré plne pokrývajú scenáre zastavenia ľahkého, stredného a ťažkého zaťaženia. Typy pák (L/B/C/D/E) využívajú vstavaný dizajn hydraulického nárazníka s vynikajúcou absorpciou energie a silnou odolnosťou voči nárazom pre vysokofrekvenčné a silné pracovné podmienky.

  1.3 Flexibilná inštalácia a rozloženie prepínačov

     Telo valca podporuje inštaláciu 4-stranného magnetického spínača (kompatibilného so spínačmi série D-A9□/M9□/P3DWA) bez dodatočného montážneho príslušenstva. K dispozícii sú dva štandardné spôsoby montáže: montáž typu B s priechodným otvorom (štandard) a montáž typu A s obojstranným závitovým otvorom, ktoré sa prispôsobujú rôznym rámom zariadení a inštalačným priestorom.

  1.4 Bezolejový dizajn s dlhou životnosťou

     Voliteľné dvojčinné, dvojčinné a jednočinné (pružinové vysúvanie) režimy spĺňajú rôzne požiadavky na činnosť. Štandardný gumený nárazník zaisťuje stabilnú prevádzku. Piestna tyč je ošetrená tvrdým chrómovaním a telo valca prechádza procesom tvrdého eloxovania, čím sa dosahuje vynikajúca odolnosť proti opotrebovaniu a odolnosť proti nárazu. Konštrukcia bezolejovej prevádzky sa prispôsobí čistému a bezprašnému pracovnému prostrediu s nízkymi nákladmi na údržbu.

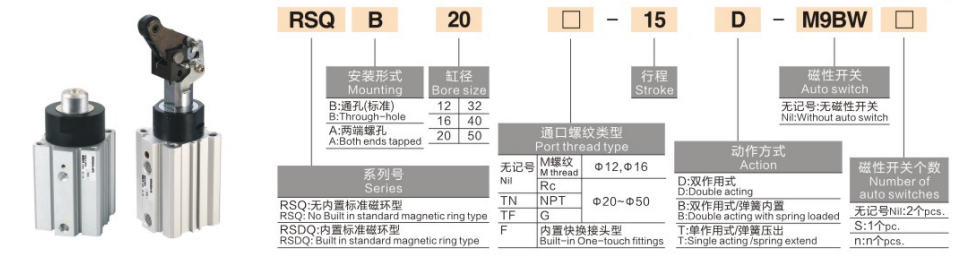

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typické modelové príklady: RSQB20-15, RSDQL32-20

  2. Príklady štandardných objednávok

     • Štandardný model s nemagnetickým prsteňom: RSQB20-15 (bez magnetického krúžku, montáž cez otvor, otvor φ20, zdvih 15 mm, štandardný okrúhly koniec tyče)

     • Model hydraulického nárazníka s magnetickým krúžkom: RSDQL32-20 (Vstavaný magnetický krúžok, montáž cez otvor, vŕtanie φ32, zdvih 20 mm, pákový doraz)

3. Všeobecné technické parametre (20 ℃, 0,5 MPa štandardný stav)

  3.1 Základné špecifikácie

     • Prevádzkový režim: Dvojčinný, vratná pružina dvojčinný, jednočinný (vysunutie pružiny)

     • Rozsah pracovného tlaku: 0,05~1,0 MPa; Dôkazný tlak: 1,5 MPa

     • Teplota okolia: -10℃~70℃ (bez spínača); -10℃~60℃ (s vypínačom)

     • Prevádzková rýchlosť piestu: 50~500 mm/s

     • Režim vyrovnávacej pamäte: Štandardný gumený nárazník; Pákové typy vybavené vstavaným hydraulickým nárazníkom

     • Režim mazania: Bezolejová prevádzka

  3.2 Kombinácia štandardného vŕtania a zdvihu

3.3 Teoretická zastavovacia sila (jednotka: N @ 0,5 MPa, dvojčinná)

3.4 Hmotnosť produktu (jednotka: kg @ 20 mm zdvih, séria RSQ)

4. Typy tyčí a použiteľné scenáre

5. Typické aplikačné scenáre

     • Zastavenie montážnej linky: Aplikuje sa na zastavenie paliet, polohovanie staníc a zamedzenie posunu pre montážne linky elektronických a domácich spotrebičov. Dizajn s pevnou výškou dokonale ladí so štandardným usporiadaním dopravných liniek.

     • Obmedzenie dopravnej linky: Vhodné na zastavovanie obrobkov na pásových a valčekových dopravníkoch, polohovanie odovzdávacích staníc a blokovanie rozbiehavých/zlučovacích liniek. Viacero možností koncov tyče sa prispôsobí rôznym stupňom zaťaženia.

     • Automatizované spracovateľské stanice: Ideálne na obmedzovanie nakladania/vykladania obrábacích strojov, polohovanie baliaceho stroja a zastavenie kontrolnej stanice, poskytujúce stabilnú cyklickú prevádzku bez rušenia.

     • Scenáre zastavovania v ťažkých podmienkach: Používa sa na zastavenie ťažkých paliet a nástrojov, polohovanie zváracej stanice. Typ hydraulického nárazníka účinne odoláva silným nárazom a vysokofrekvenčným vibráciám.

6. Sprievodca rýchlym výberom v 3 krokoch

  1. Výber veľkosti otvoru: Vyberte otvor podľa aktuálneho brzdného zaťaženia. Dodržujte pravidlo: teoretická brzdná sila ≥ skutočné zaťaženie × 2 bezpečnostný faktor. φ16~φ20 pre ľahké zaťaženie, φ32 pre stredné zaťaženie, φ40~φ50 pre veľké zaťaženie.

  2. Výber zdvihu: Štandardný zdvih sa pohybuje od 10 mm do 30 mm. Vyhraďte si dodatočnú rezervu zdvihu 5~10 mm na základe výšky obrobku, aby ste predišli mechanickému rušeniu.

  3. Výber konca tyče

￮ Nízka záťaž a nízka rýchlosť: Vyberte typ okrúhlej tyče alebo skoseného rezu

￮ Vysoká rýchlosť a nízke zaťaženie: Vyberte typ valca

￮ Veľké zaťaženie a vysokofrekvenčný náraz: Vyberte typ páky hydraulického nárazníka (B/C/D/E)

Zhrnutie jednej vety

     Zátkové valce série SOLH RSQ s pevnou výškou sa vyznačujú tuhou pevnou montážnou konštrukciou, rôznymi možnosťami ukončenia tyče, inštaláciou 4-stranného spínača a bezolejovým výkonom s dlhou životnosťou, ktorý poskytuje nákladovo efektívne, stabilné a nárazuvzdorné štandardné riešenia zastavovania pre rôzne automatizované dopravníky a spracovateľské stanice.
