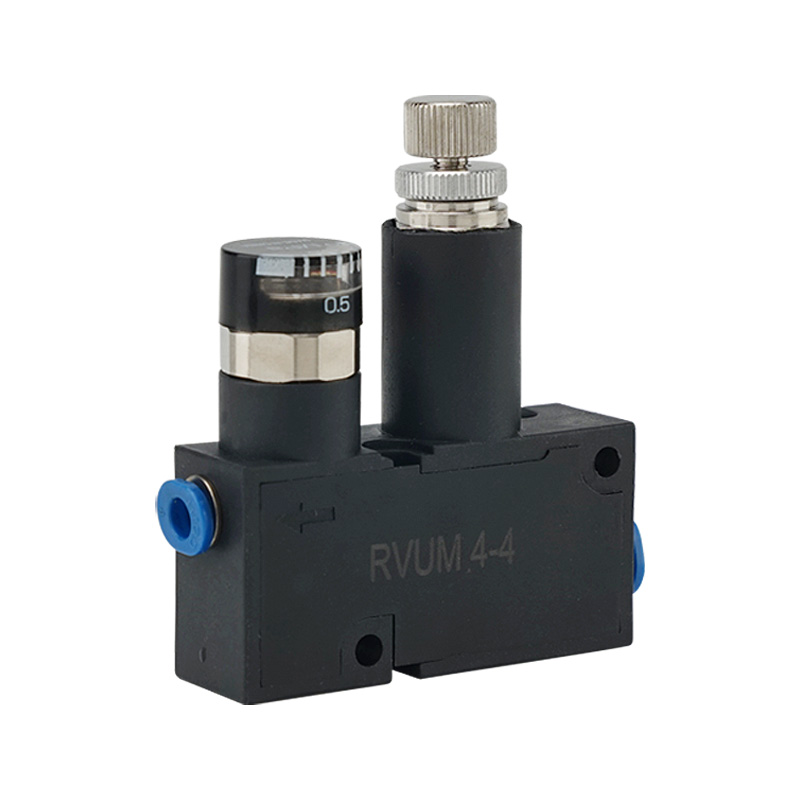

Mini ventil na reguláciu tlaku série RVUM | Kompaktný priamočinný piestový redukčný ventil tlaku vzduchu s jednodotykovou montážou

Značka: SOLH by Richge Technology | Ultra-kompaktný presný pneumatický regulátor tlaku

1. Prehľad produktu

     Séria SOLH RVUM je aultrakompaktný priamočinný piestový mikroregulačný ventil tlaku, špeciálne vyvinutý pre priestorovo obmedzené miniatúrne pneumatické obvody. Podporuje reliéfne (štandardné) aj nereliéfne konštrukcie s flexibilnými možnosťami priameho/kolenného pripojenia, integrovanými jednodotykovými armatúrami a presnou reguláciou tlaku 0,1–0,8 MPa. Vďaka ultra malému ľahkému dizajnu, diverzifikovaným metódam montáže a stabilnému výstupnému tlaku sa široko používa v presných scenároch s malým prietokom, ako je dávkovanie, vákuová adsorpcia a mikrofúkanie vzduchu, pričom slúži ako optimálne riešenie na stabilizáciu tlaku pre miniaturizované automatizované zariadenia.

2. Základné umiestnenie a pracovný princíp

     • Konštrukčný dizajn: Prijíma vysoko presnú štruktúru piestu s priamym účinkom, ktorá je k dispozícii v dvoch verziách: štandardný typ s odľahčením a voliteľný typ bez odľahčenia, ktoré spĺňajú rôzne požiadavky na reguláciu tlaku v okruhu.

     • Presná stabilizácia tlaku: Maximálny vstupný tlak dosahuje 0,9 MPa, so stabilne nastaviteľným výstupným tlakom v rozsahu od 0,1 MPa do 0,8 MPa. Konštrukcia reliéfneho typu automaticky vypúšťa pretlakový vzduch, aby sa udržal konštantný tlak v smere prúdenia.

     • Použiteľné médium: Čistý stlačený vzduch, podporujúci prevádzku bezolejového mazania, plne prispôsobený čistému a presnému pneumatickému pracovnému prostrediu.

3. Vynikajúce vlastnosti produktu

  3.1 Ultra kompaktné a ľahké telo

     Celé telo ventilu má miniaturizovaný integrovaný dizajn s extrémne malým pracovným priestorom. Je dokonale vhodný pre zabudovanú inštaláciu zariadenia, montáž na panel a usporiadanie úzkeho priestoru prípravku, čím sa realizuje optimalizácia nulového priestoru pre miniatúrne pneumatické systémy.

  3.2 Flexibilné jednodotykové montážne potrubie

     Porty IN aj OUT podporujú voľné prepínanie priamych a kolienových typov. Kompatibilné s metrickými φ4/φ6 a imperiálnymi 5/32"/1/4" pneumatickými trubicami. Inštalácia zásuvného modulu bez použitia náradia výrazne zlepšuje účinnosť potrubia a úpravy na mieste so silnou kompatibilitou.

  3.3 Vysoko presná stabilná regulácia tlaku

     Profesionálny tlakomer 0–0,8MPa je vybavený presnosťou regulácie ±5% FS. Poskytuje ultra stabilný tlakový výstup pre scenáre s malým prietokom, ako je automatické dávkovanie, vákuová adsorpcia obrobku, mikrofúkanie vzduchu a riadenie polohovania, čím sa účinne vyhýba kolísaniu tlaku ovplyvňujúcemu presnosť produktu.

  3.4 Rôzne spôsoby montáže

     Podporuje nezávislú priamu inštaláciu a inštaláciu integrovaného klastra s držiakom. Dokáže sa flexibilne prispôsobiť rôznym požiadavkám na usporiadanie zariadení, pričom realizuje jednobodovú nezávislú reguláciu tlaku a integrovanú centralizovanú reguláciu tlaku s viacerými slučkami.

  3.5 Odolný a spoľahlivý výkon

     Teleso ventilu je vyrobené z vysoko pevnej hliníkovej zliatiny a živicového materiálu s vynikajúcou odolnosťou proti korózii a štrukturálnou stabilitou. Pracovná teplota sa pohybuje od 0 ℃ do 60 ℃ (nemrznúce prostredie), čo zaisťuje dlhodobú stabilnú prevádzku v scenároch priemyselnej výroby.

4. Všeobecné technické špecifikácie

5. Pravidlá kódovania modelov a príklady výberu

  5.1 Kompletná definícia modelu

     Štandardný formát modelu: RVUM - [Tube Spec] - [Tube Spec] - [Suffix]

     • RVUM: Sériový kód pre ultra kompaktný piestový mini regulátor tlaku

     • Špecifický kód trubice: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Prípona A: Vybavený presným tlakomerom

 5.2 Bežné prípady aplikácie modelu

     • RVUM6-6: Základný model s priamym vstupom φ6 + priamym výstupom φ6, pre bežné miniatúrne pneumatické obvody

     • RVUM6-6-A: φ6 priamy vstup a výstup so zabudovaným tlakomerom, ktorý umožňuje vizuálnu reguláciu tlaku

     • RVUM4-6: φ4 priamy vstup + φ6 kolenový výstup, malokalibrový asymetrický model pre úzky priestor a mikroprietokové potrubia

6. Typické aplikačné scenáre

     • Mikroautomatizačné zariadenia a prípravky: Široko používaný v 3C elektronických zariadeniach, lekárskych prístrojoch, malých robotických ramenách a presných nástrojových prípravkoch.

     • Presné riadenie malého prietoku: Profesionálne pre automatické dávkovanie, vákuovú adsorpciu obrobku, čistenie mikrofúkaním a presné polohovanie tlaku.

     • Kompaktný integrovaný systém: Ideálne pre zabudovanú inštaláciu do zariadenia, montáž do panela a integrované pneumatické systémy s viacerými slučkami.

     • Zadný obvod solenoidového ventilu: Priamo inštalované za solenoidovými ventilmi pre sekundárne zníženie tlaku a stabilný výstup tlaku, čím sa eliminuje kolísanie tlaku vzduchu.

7. Sprievodca porovnaním a výberom produktových sérií

Zhrnutie jednej vety

     Mini regulátor tlaku série SOLH RVUM integruje ultra kompaktnú veľkosť, flexibilné jednodotykové potrubie a presnú reguláciu tlaku 0,1–0,8 MPa, čo je najvhodnejšie riešenie na stabilizáciu tlaku s vysokou stabilitou pre mikropneumatické obvody s obmedzeným priestorom a presné automatizované zariadenia s malým prietokom.
