5-portový solenoidový ventil série SY

Značka:SOLH od Richge Technology

Umiestnenie produktu

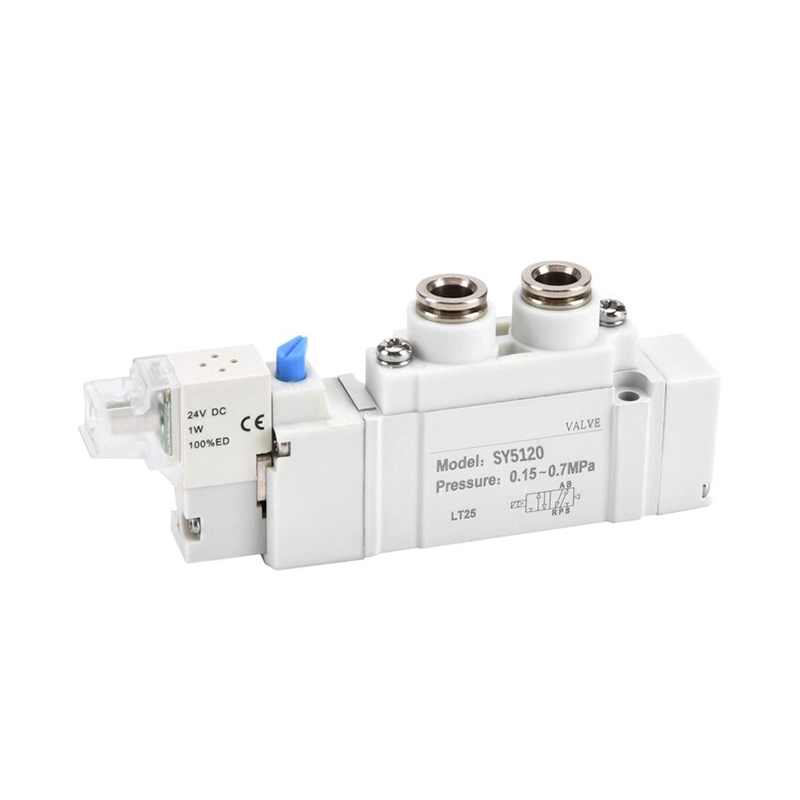

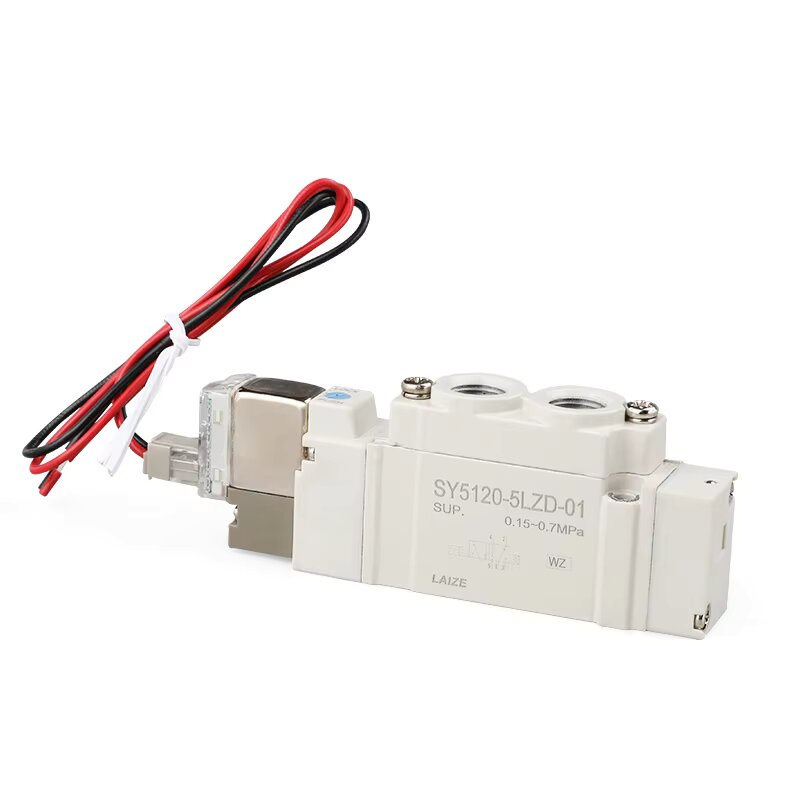

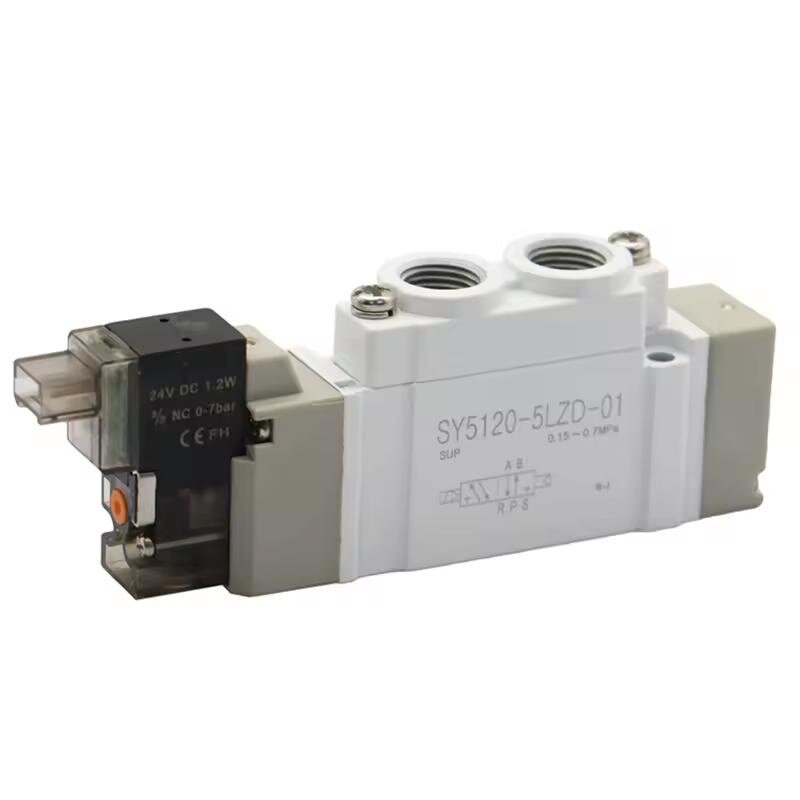

     Séria SOLH SY je hlavný pilotný 5-cestný solenoidový ventil s ultra kompaktným telom, ultra nízkou spotrebou energie a výrazne vylepšenou prietokovou kapacitou. Slúži ako hlavný komponent smerového riadenia pre vratný pohyb valcov a spínanie pneumatických obvodov na všetkých automatizovaných výrobných zariadeniach, plne zameniteľný s originálnym radom SMC SY.

Klasifikácia veľkosti celej série a rozsah zhody

Univerzálne základné technické špecifikácie

  1. Typy obvodov:

     -- 5/2-cestný (jednoduchá spätná pružina / dvojitá západková cievka);

     -- 5/3-cestný (3 centrálne funkcie: Stred zatvorený / Stredný výfuk / Stredový tlakový zdroj)

  2. Rozsah prevádzkového tlaku

     -- Vnútorný pilot: 0,1 ~ 0,7 MPa

     -- Externý pilot (kompatibilný s vákuom): -100 kPa ~ 0,7 MPa

  3. Prevádzková teplota: -10 ~ 50 ℃ (žiadna námraza v zdroji vzduchu)

  4. Spotreba energie cievky: Štandardná cievka 0,35W; energeticky úsporná cievka s nízkym výkonom iba 0,1 W

  5. Stupeň ochrany: Konektor IP65; montážna základňa rozdeľovača IP67

  6. Životnosť: Cievka s tesnením medzier až 200 miliónov cyklov; elastické tesnenie až 70 miliónov cyklov

  7. Štandardné možnosti napätia: DC12V / DC24V (mass mainstream); AC 110V / AC220V

Štrukturálne a základné výhody výkonu

  1. Rýchla zásuvná montážna štruktúra rozdeľovača

     -- Priame zaklapnutie na základňu rozdeľovača série SS5Y, rýchla montáž a demontáž, jednoduchá údržba jedného ventilu bez demontáže celého ventilového ostrova.

  2. Ultra-nízko energeticky úsporná cievka

     - Voliteľná 0,1W nízkoenergetická cievka, nízka tvorba tepla, dokonale vhodná pre dlhodobé nepretržité pracovné podmienky pod napätím, výrazne znižuje náklady na stlačený vzduch a energiu.

  3. Skvele optimalizovaný behúň s vysokým prietokom

     - Vnútorný optimalizovaný dizajn, prietoková kapacita sa zvýšila približne o 80 % v porovnaní so starou generáciou solenoidových ventilov, čím sa dosahuje vyššia rýchlosť vysúvania/zasúvania valca bez straty tlaku.

  4. Zabudovaná obrazovka pilotného filtra

     - Integrovaná drobná filtračná sieťka na vstupe riadiaceho ventilu na blokovanie prachu a nečistôt, čím sa účinne znižuje miera zlyhania zaseknutia cievky a predlžuje sa životnosť.

  5. Viacsmerné flexibilné rozloženie portov

     -- Vzduchové porty dostupné v troch smeroch na boku / hore / dole, voľne upravujú vedenie hadičiek, aby sa zabránilo mechanickému rušeniu vo vnútri kompaktných rámov zariadení.

  6. Integrácia modulárneho ventilového ostrova

     -- Dokonale zladené so základňami rozdeľovačov s viacerými stanicami série SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizujte centralizovaný jednotný prívod a odvod vzduchu, upratané usporiadanie káblov a šetrite priestor na inštaláciu skrine.

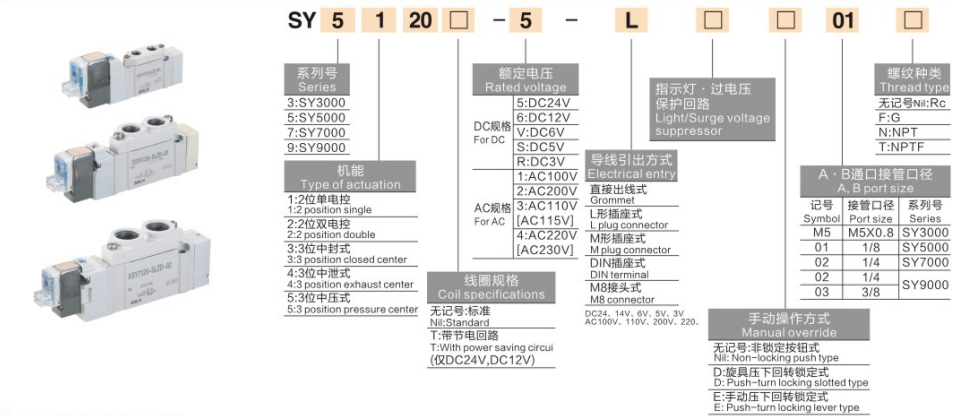

Kompletné pravidlo kódovania modelu (príklad: SY5120-5LZD-01)

  1. SY: Sériový kód pilotom ovládaného 5-cestného solenoidového ventilu

  2. 5: Číslo veľkostnej série (5 = stredná séria SY5000)

  3. 1: Kód funkcie obvodu

     1 = 5/2 spätného chodu jednej špirálovej pružiny;

     2 = 5/2 dvojitá západková cievka;

     3 = 5/3 trojpolohový ventil

  4. 2: Základný kód vnútornej konštrukcie

  5. 0: Štandardný typ montáže na základňu

  6. 5: Kód napätia cievky (5 = DC24V, hlavný prúd)

  7. LZ: Konfigurácia zásuvky a ochrany

     L = zásuvka v tvare L; Z = zabudovaný LED indikátor + obvod prepäťovej ochrany

  8. D: Kód manuálneho ovládania (ovládanie zaisťovacím skrutkovačom zatlačením a otočením)

  9. 01: Veľkosť závitu portu (01 = Rc1/8")

Typické scenáre priemyselných aplikácií

     -- Automatizované montážne výrobné linky, presné polovodičové zariadenia, baliace stroje

     -- Automobilové lisovacie a zváracie výrobné linky, lekárske testovacie prístroje

     -- Pneumatické robotické chápadlá, lineárne posuvné valce, rotačné indexovacie pohony

     -- Prepínanie valcov dopredu/dozadu, zapínanie a vypínanie pneumatického okruhu a ovládanie regulácie rýchlosti

Jedna veta

     Zhrnutie SOLH séria pilotom ovládaných 5-cestných solenoidových ventilových krytov SY3000/SY5000/SY7000/SY9000 celý rad s 0,1W energeticky úspornou cievkou, IP65/IP67 prachotesný a vodotesný stupeň, o 80 % vyšší prietok ako staré modely a zásuvný automobilový SS5Y kompaktný rozdeľovací ventil, univerzálna kompatibilita s rozdeľovacím ventilom a lekárske vybavenie.
